通过FPGA基于IIC协议配置MP4247GQV-0000-Z芯片输出可调电压时，MP4247芯片配置不成功，一直输出5.1V电压。硬件电路参考的是MP4247数据手册来设计的，FPGA的IIC逻辑控制代码时序仿真验证没问题。

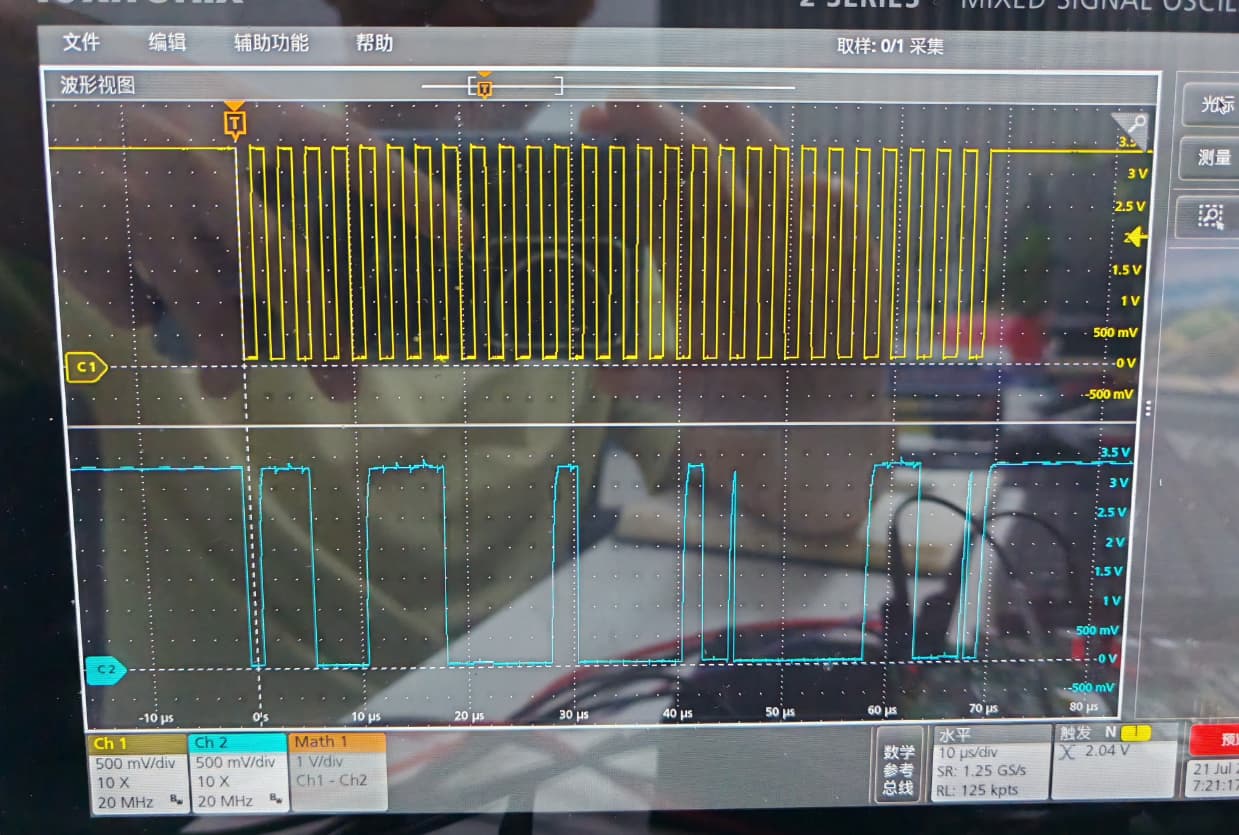

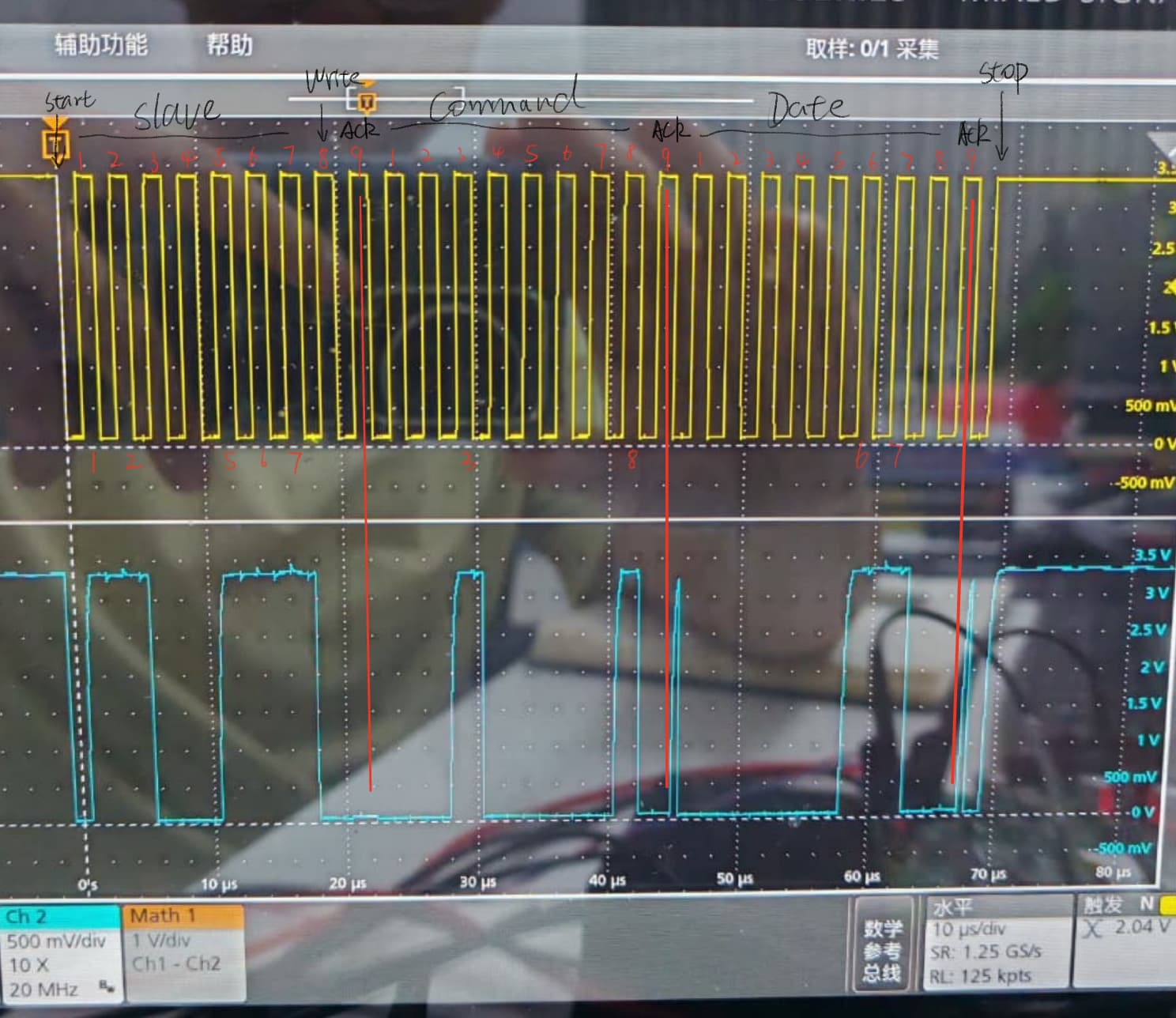

在FPGA通过IIC协议配置MP4247芯片时，通过示波器抓取的SCL信号正常，SDA信号中的器件地址、寄存器地址和数据均正常，但SDA信号中无MP4247反馈的应答信号，导致IIC通信配置电压输出不成功。
您好，数据线上串联的220R看起来影响了SDA信号上升斜率，芯片响应了第一个设备地址，但是没有响应后续的寄存器地址和数据，可能和这里有关系，建议减小220R电阻的阻值试试；另外控制电压的寄存器是16bit，需要用Write Word的形式写入，而不是当前的Write Byte，谢谢！
1 个赞
您好，通过IIC协议配置MP4247GQV-0000-Z芯片输出异常的问题已解决，非常感谢。

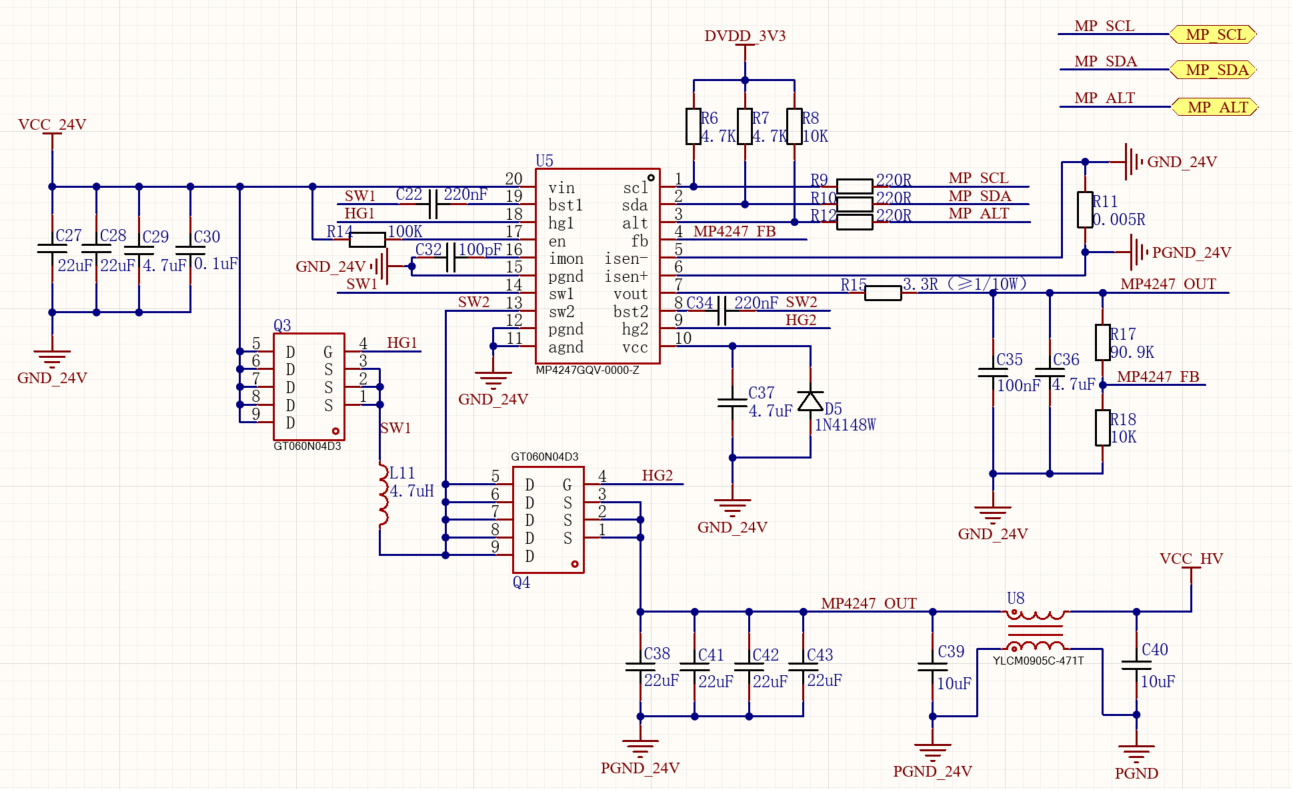

但目前出现了一个新的问题，MP4247GQV-0000-Z芯片硬件电路原理图如上，当配置MP4247芯片输出18V电压，输出电流配置为1A，完成此配置后MP4247能正常输出电压值。关机后再次给此电路供电时发现电路工作不正常，把输入的供电电源24V直接拉低到了7.12V，此时的MP4247芯片过热，温度超130℃。
通过排查对比MP4247异常芯片和正常芯片的VCC引脚阻抗发现芯片的VCC引脚损伤。MP4247芯片的输出电压范围为1V至24V，输出功率也未过载，此电路MP4247芯片输出电压达18V后工作异常的原因是什么呢？
您好，看起来是芯片损坏了，可能和走线有关，可以发一下Layout看一下吗？谢谢！

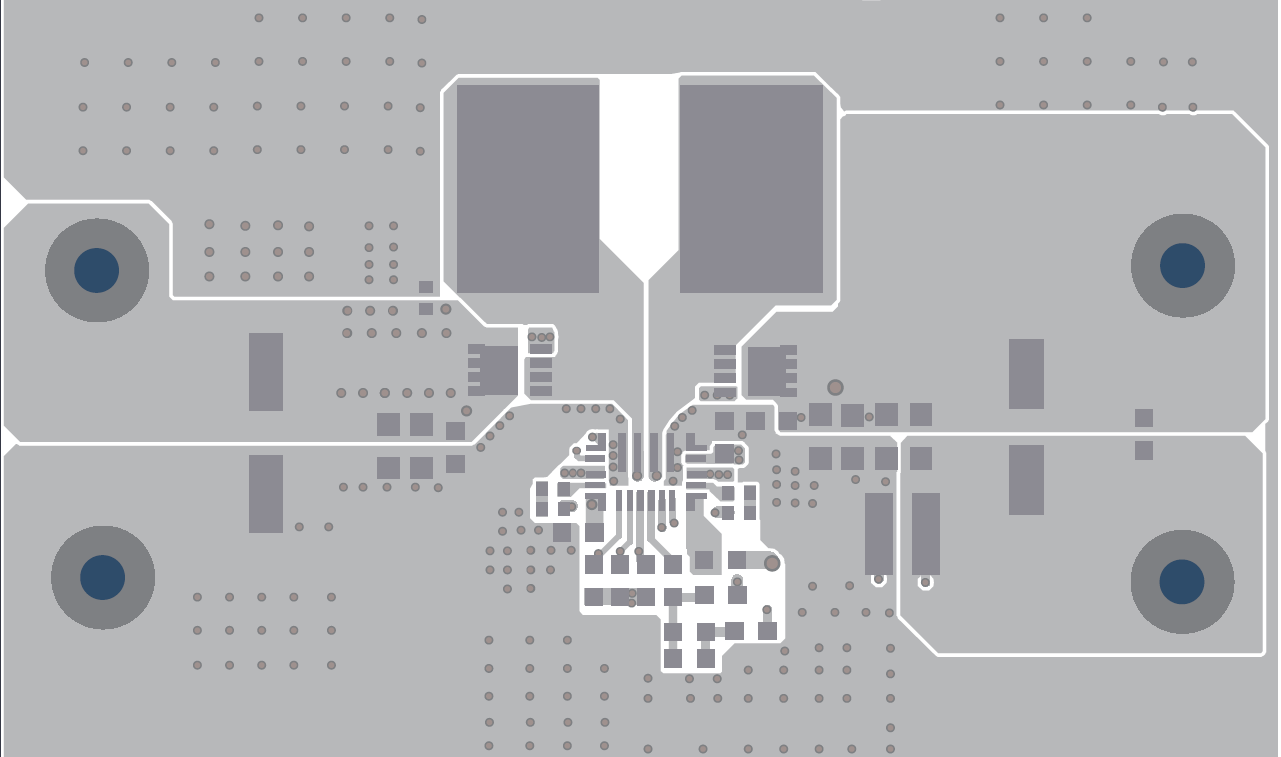

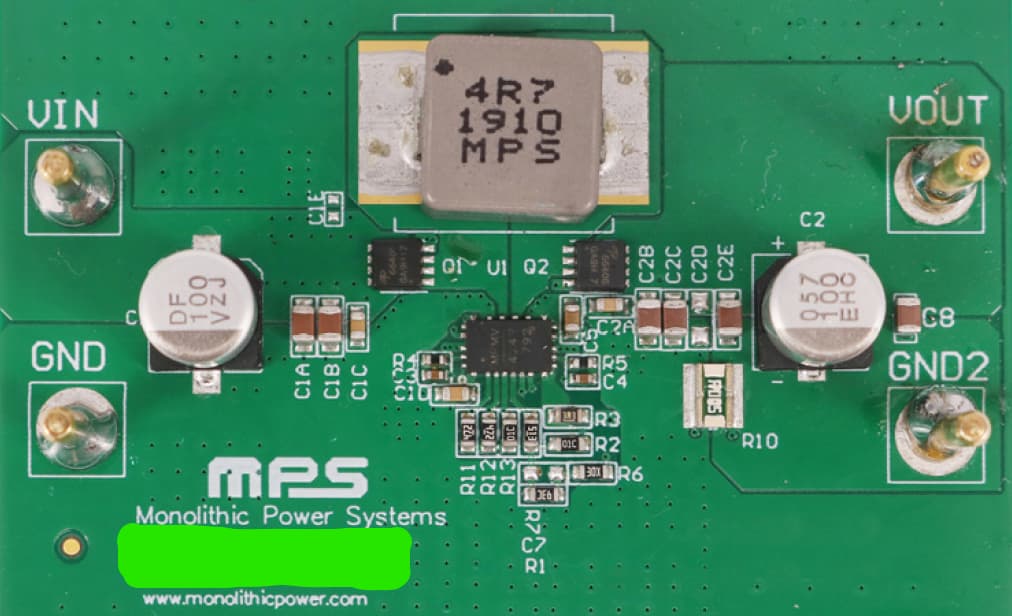

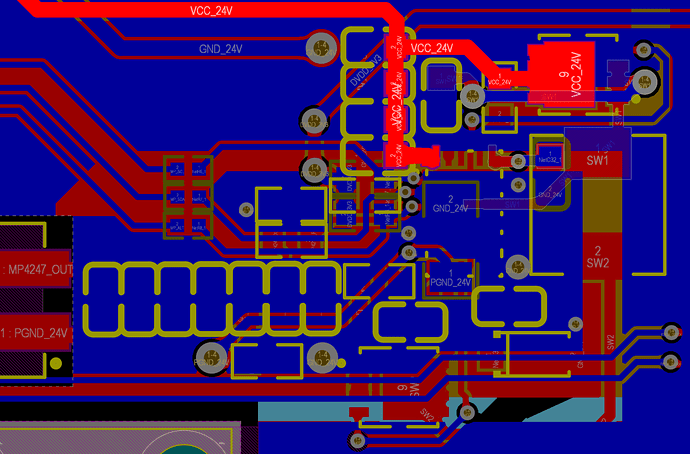

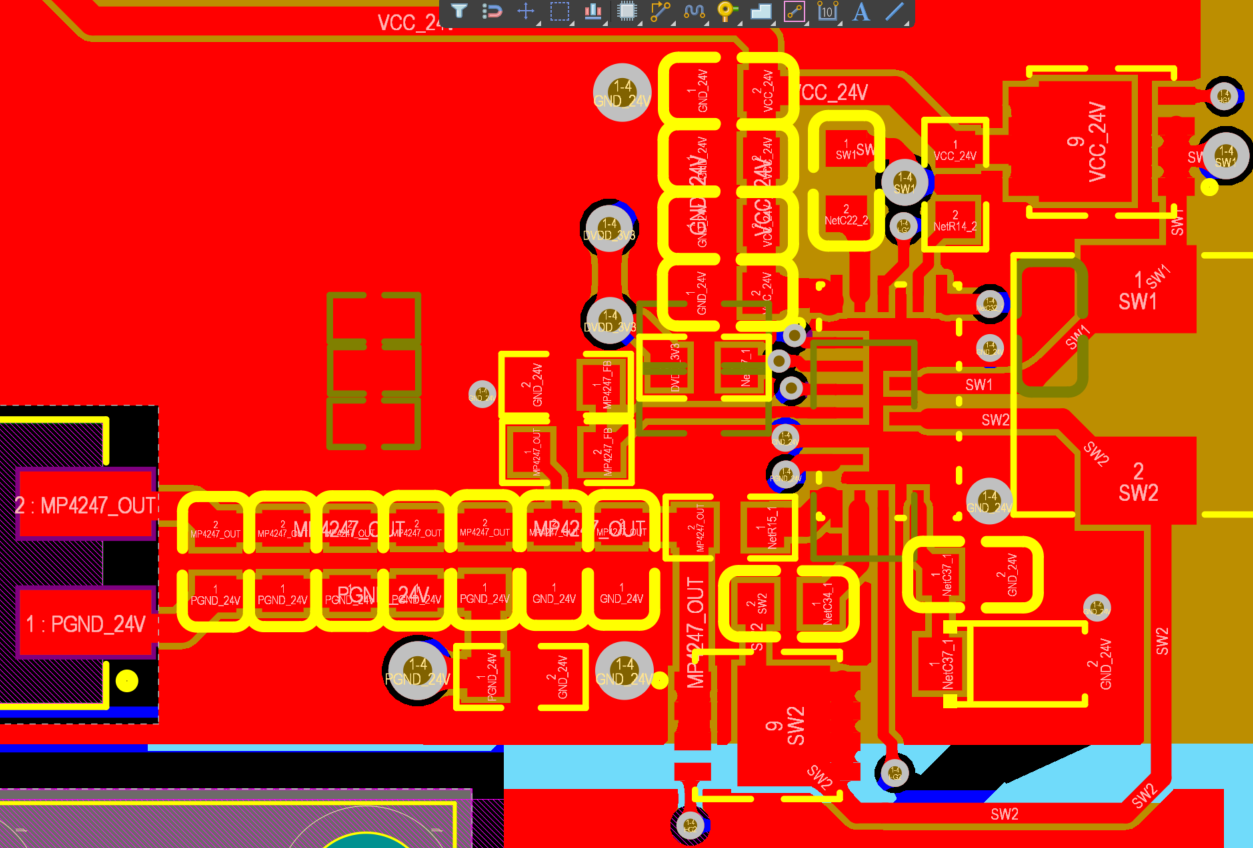

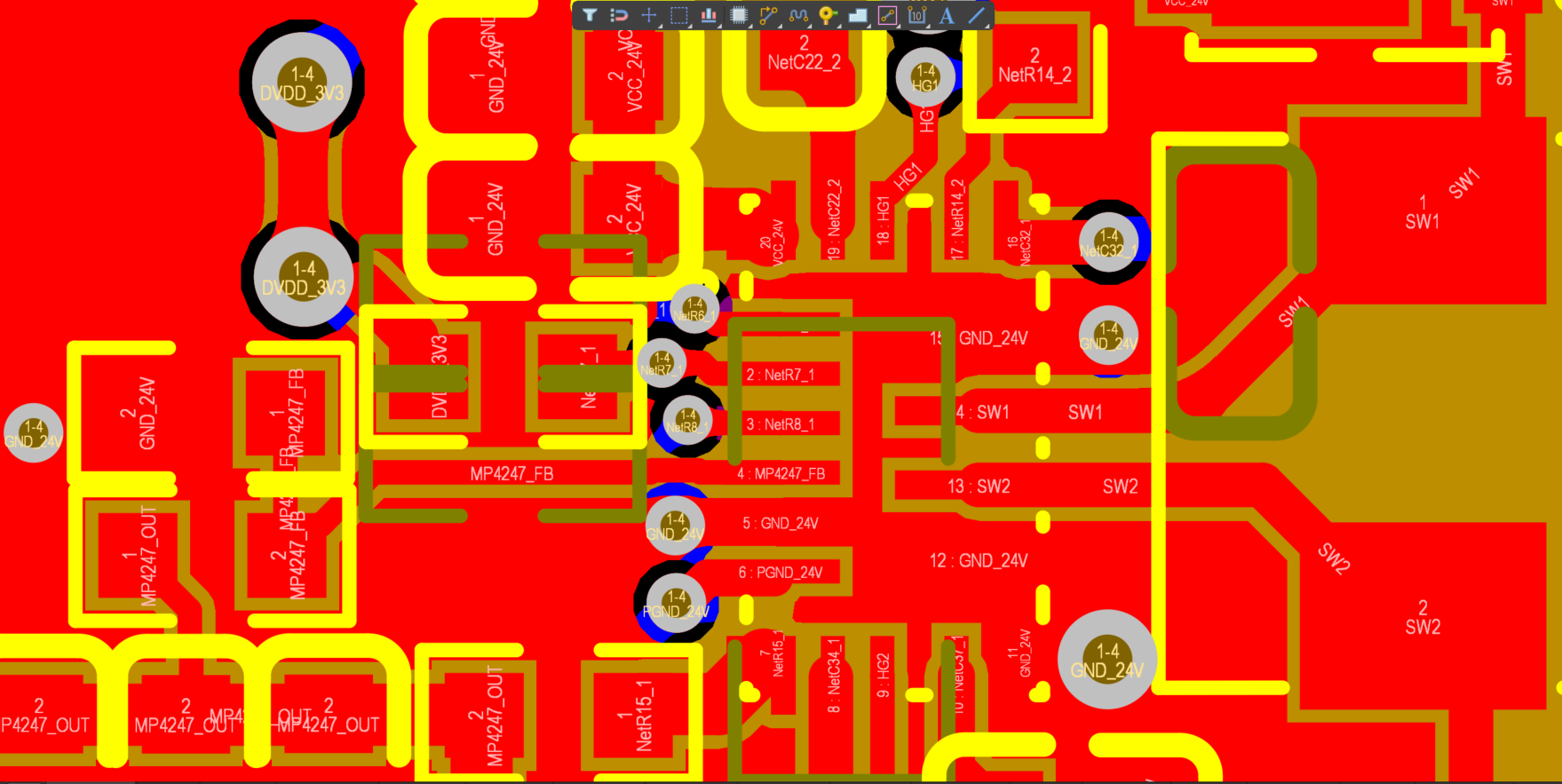

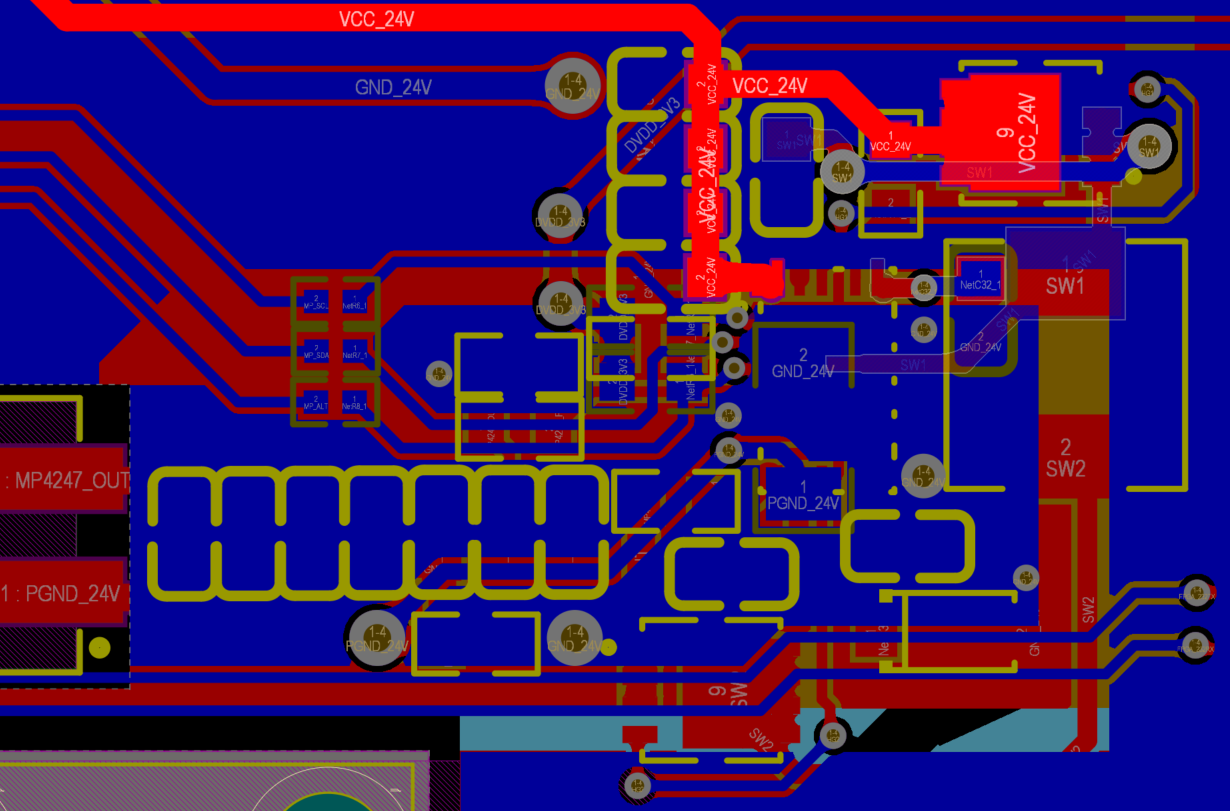

这三幅为MP4247芯片的Layout图。

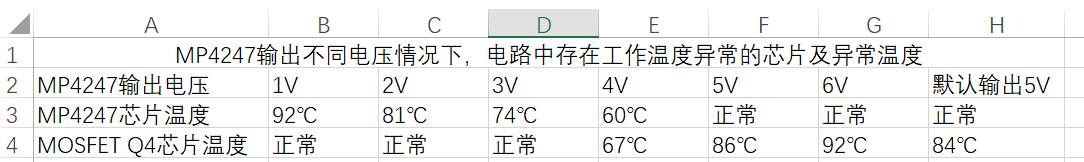

用另一块正常的板子输出不同的电压测试情况如表格所示，MP4247芯片和MOSFET芯片Q4（GT060N04D3）在不同情况下存在温度过高的情况，不知道是否是这里的原因导致输出电压过高时导致芯片过温损坏
