本期探讨几个ADC保护电路错误使用导致的采集不准的问题，用来给大家作为避坑。

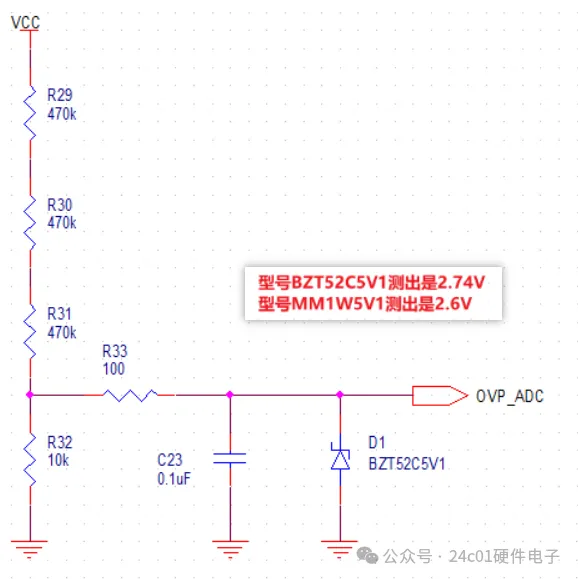

首先是一个稳压管做ADC保护的电路，电路如下所示：
问题描述如下：
有个5.1V的稳压管，用于钳位保护芯片的AD采样脚（正常状态稳压管不工作） ，但是现在有两个不同型号的稳压管（都是5.1V的），把这两个稳压管分别焊上同一个板子中，用示波器测出来的电压不一样，分别是2.6V和2.74V电压。 稳压管什么参数会影响到这里？
答： 反向漏电流IR差异所致。如下图，虽然稳压管没有工作在反向击穿，但是也会有反向漏电流。

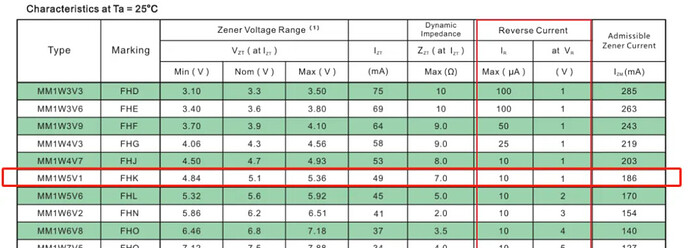

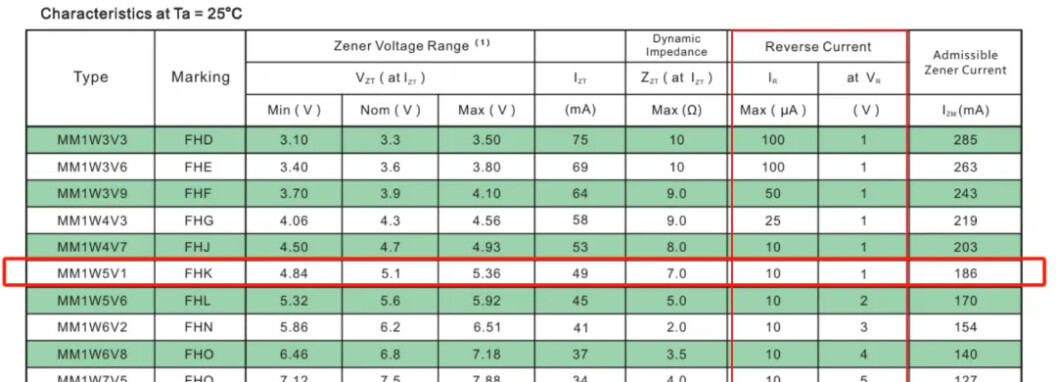

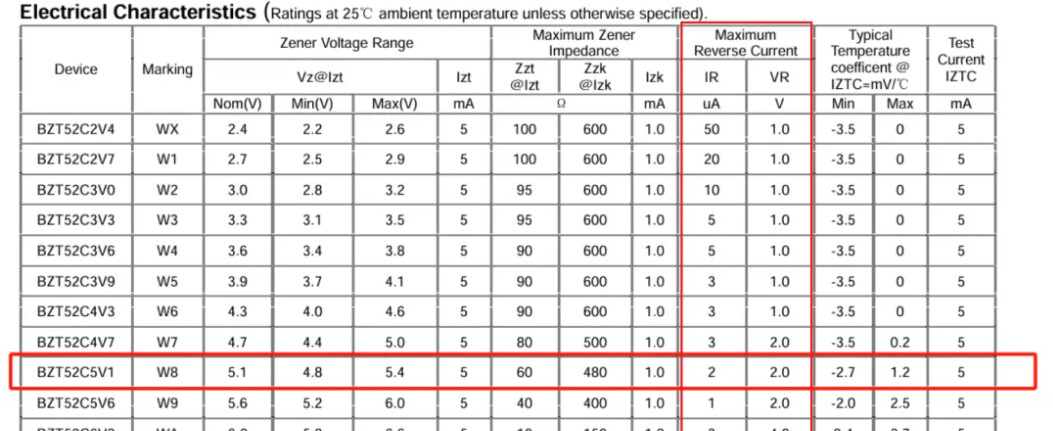

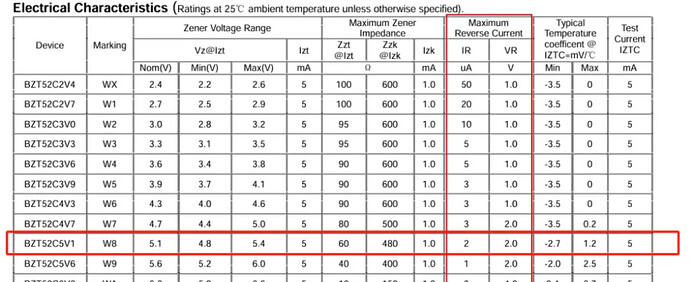

如下表所示：BZT52C5V1在VR = 2V的测试条件下，稳压管会有IR = 2uA的反向漏电流。 **而另一款MM1W5V1在VR = 1V的测试条件下，稳压管会有IR = 10uA的反向漏电流。**而本电路中VR = 2.5V往上，所以说第二款稳压管MM1W5V1估计会大于10uA。而恰恰是这个IR漏电流导致的测试数据误差。

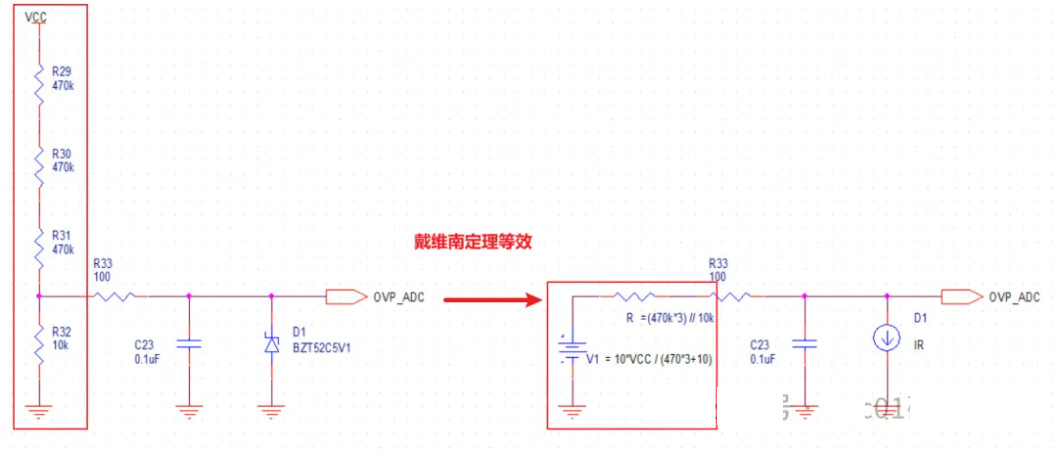

那么如果使用戴维南定理对左边的分压网络等效，再将稳压管的反向漏电流IR看做一个等效电流源的话，最终等效得到的电路就是下图，从下图可以看到，等效后的电阻阻值等于10k左右，所以D1稳压管的一点点漏电流就会导致测量出现误差，1uA漏电流就是10mV，1uA*10k = 10mV，10uA的话就是100mV的测量误差：
问题1总结：
** 稳压管的漏电流不可忽视 ，需要在设计中考虑进去，由其是精密测量的应用场合。TVS管也是一样，TVS管的漏电流也需要格外注意。

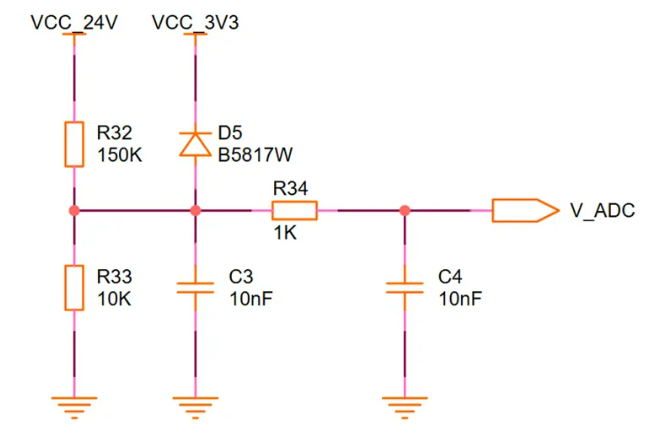

然后是问题2，是一个拿肖特基二极管保护ADC管脚的例子，问题2描述：

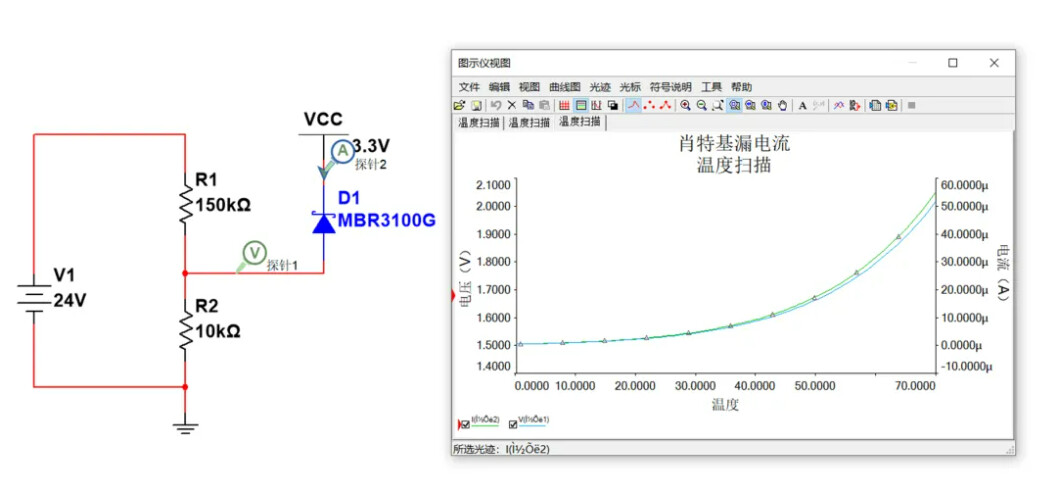

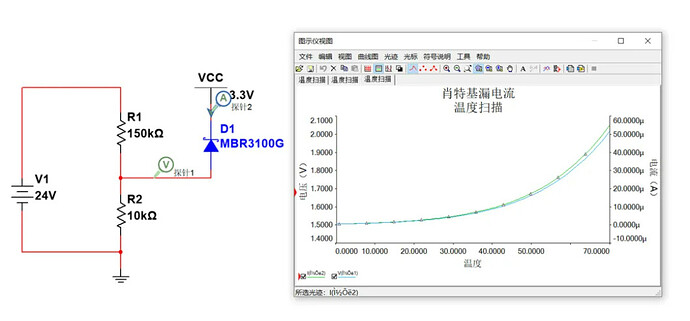

电压检测电路，测试室温25℃下电压为1.5V左右，高温70℃检测电压提高到了2V左右，异常。（24V是直流电源供电，没有异常）
问题2总结：

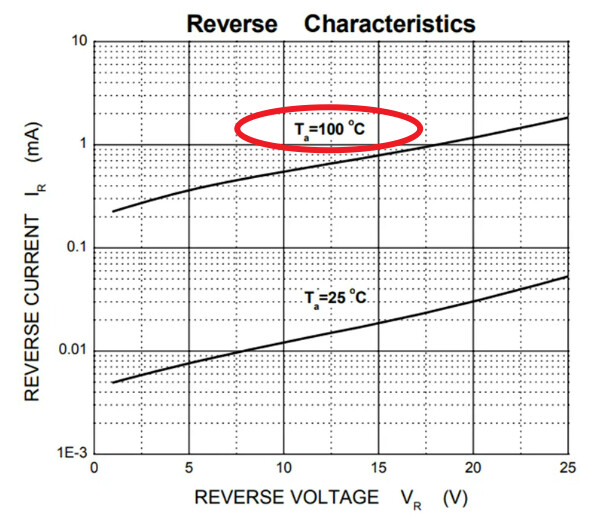

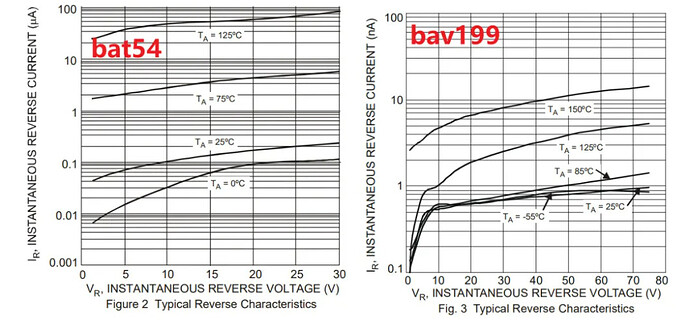

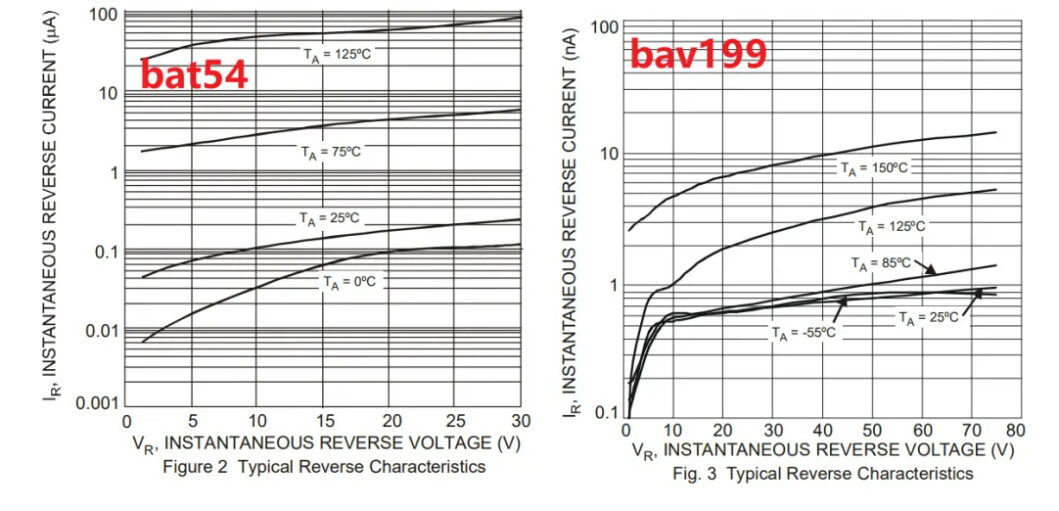

不要忽视肖特基的漏电流，尤其是一些低功耗，低电压电流测量的场合。这个问题非常常见，避雷避雷。
大的总结:
ADC防护是个大事，不能随便选取元器件作为防护，不然很容易南辕北辙，反而导致ADC精度变低，甚至电路无法正常使用！！！
