电源芯片的SYNC引脚除了用于多BUCK并联 交错时钟（phase shift）实现纹波抵消外还有EMC用法
1 个赞
1. SYNC引脚是什么？
电源芯片里面的SYNC引脚是 Synchronization clock in，意思是同步时钟输入。
而如果系统中有多个DC-DC,即使是同一颗芯片, 由于其工作状态不同或者其器件自身误差的原因, 在工作时的频率也不一定能完全相同,不同的频率就导致很难针对性的滤除其对外辐射.
3. 外部频率如何设置？

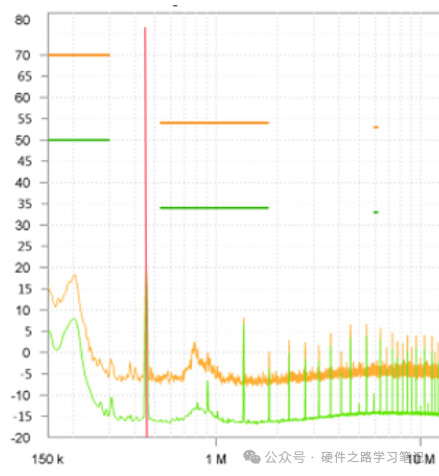

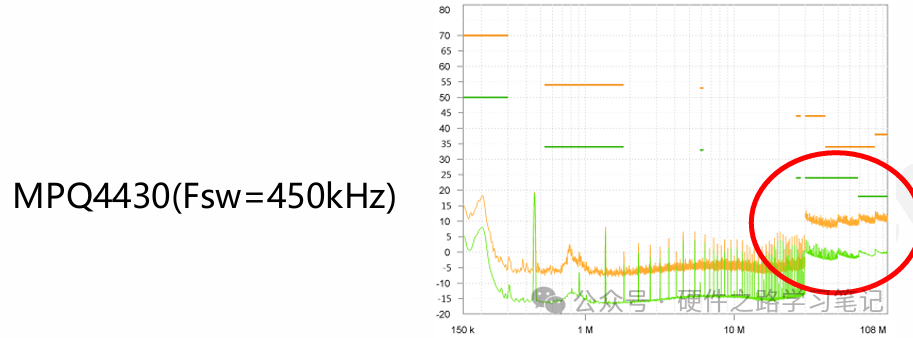

① 将频率设置为EMC限值要求豁免区域之内，以通过EMC测试。

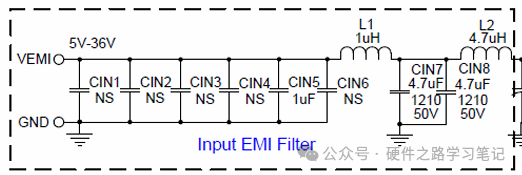

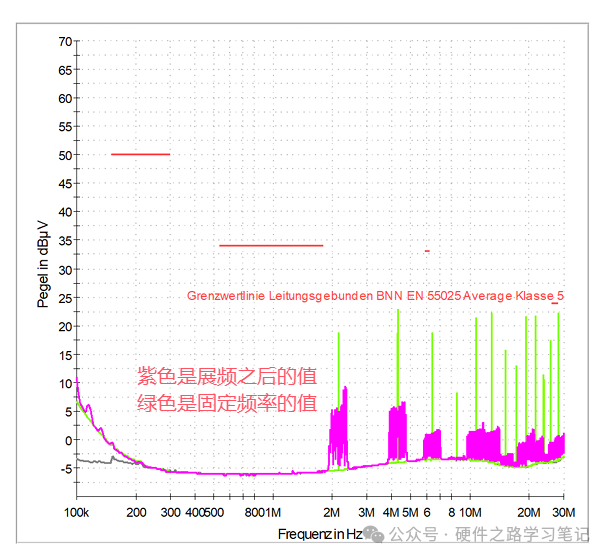

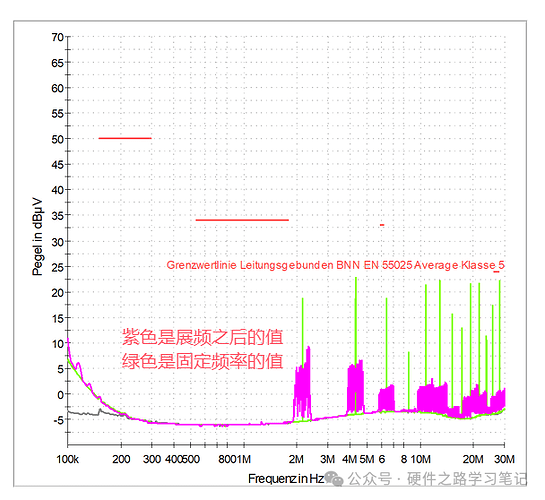

③ 无论外部频率设置多少，只要是同一个频率，都会更方便针对性的进行滤波。
值得补充的点
- SYNC 有时支持双向（输入+输出）
一些芯片的 SYNC 引脚既可当输入也可当输出，通过配置决定是提供时钟还是接收外部时钟。 - 同步频率的范围有限制
通常 SYNC 支持的频率范围是芯片内部开关频率的 ±20% 或 ±30%，需查看 datasheet。
什么是多BUCK并联交错时钟？
当多个 BUCK 电源并联供电（如多相供电、多输出合并，或多个负载点靠近）时，它们的开关动作若完全同时进行（同相位）会带来如下问题：
- 电感电流同步上升，引起瞬时输入浪涌电流大；
- 同步切换产生的噪声频率叠加，EMI 更严重；
- 纹波叠加，导致输入/输出电容压力大；
- 电源模块容易因热集中过载，影响寿命。

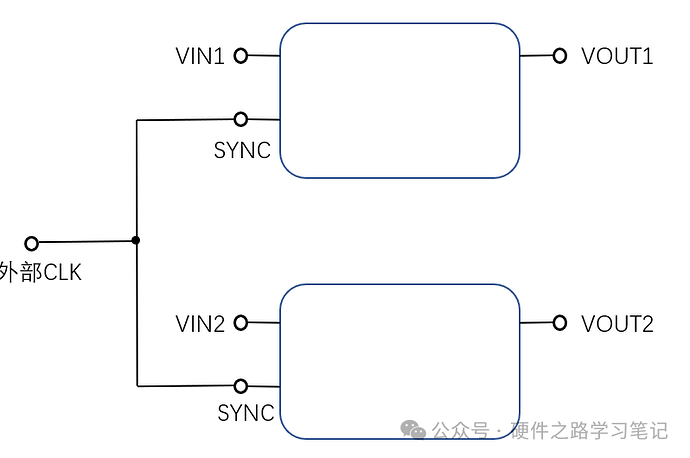

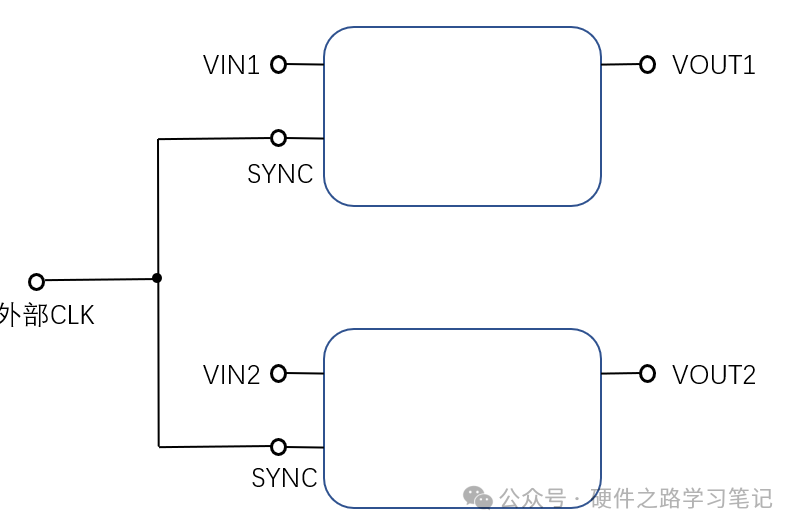

解决方案：将多个 BUCK 的工作频率设为相同但错开相位，这就是交错时钟（Interleaved Clock）
使用 SYNC 引脚同步就可以实现交错时钟
