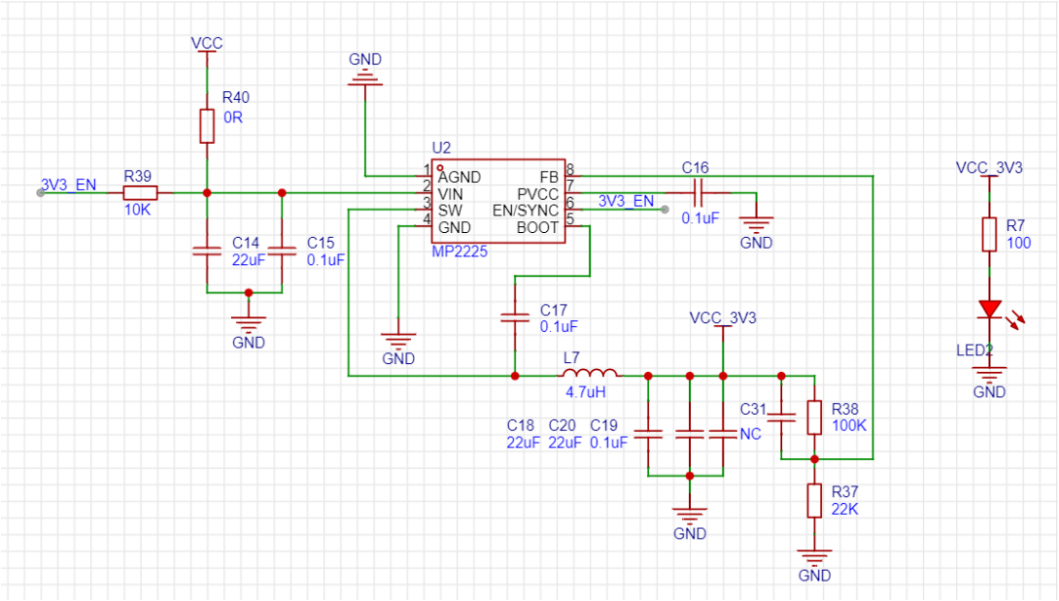

最近尝试使用用buck改buck-boost拓扑输出负压，于是我也做了一块小板，并也验证成功了，可以正常输出3.3V和-3.3V 。只需要VCC和GND两根线供电 就可以了

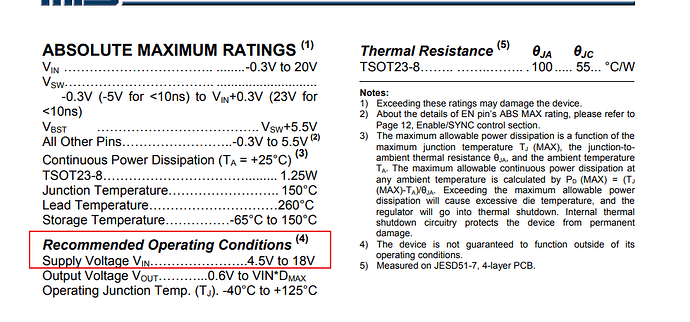

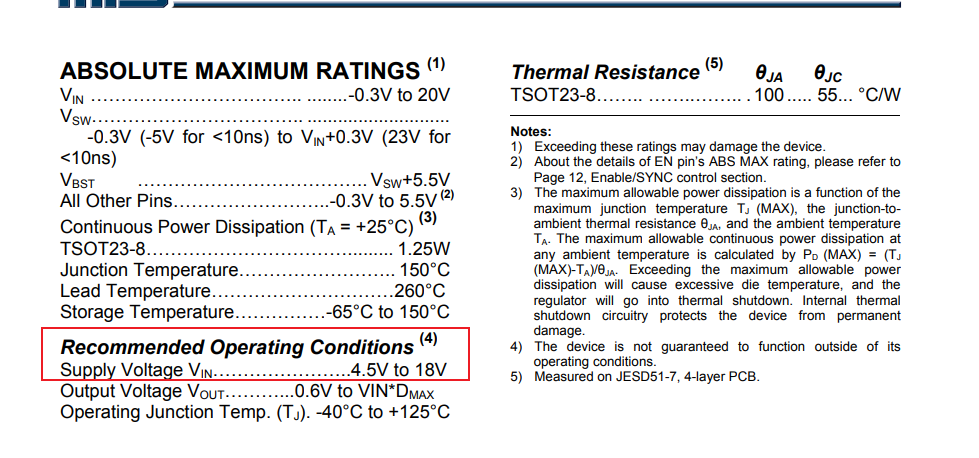

总体来说还是很顺利的，周五嘉立创，昨天周二就拿到了验证板，加上手头有的一些物料，之前剩余的MP2225和一些阻容电感，很快就焊好了，也是很顺利，焊完上电也没有冒烟。

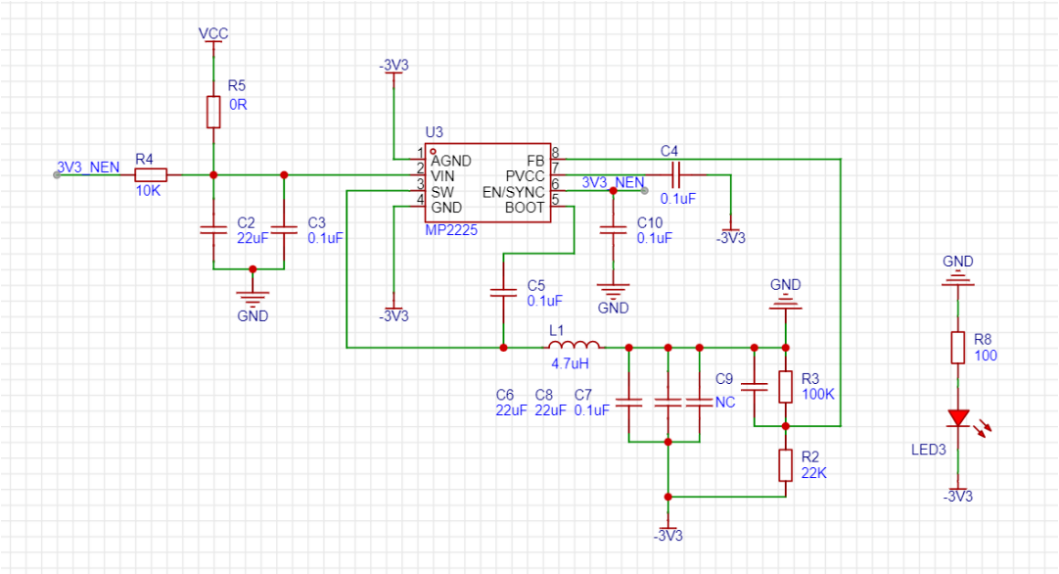

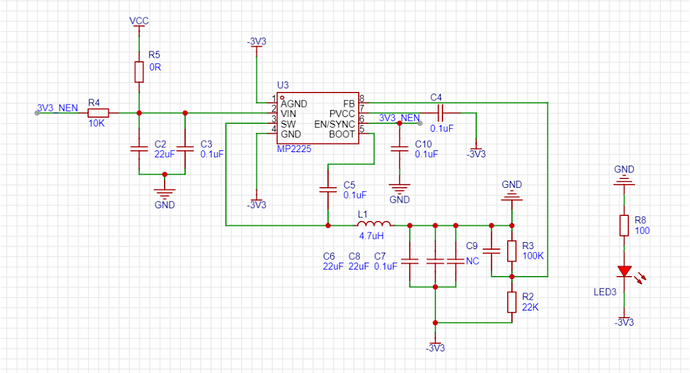

然后注意就是，如果Buck改buck-boost拓扑输出负压的话，输入电容要接到GND，尽量不要接到负压输出。
不建议在 Vn 和 - Vout 之间安装电容器。如果安装了这样的电容器则可提供从 Vin 到-Vout的交流路径。当 Vin施加到电路时,从 Vin 到-VouT的电容上的这个 dv/dt 会产生一个必须返回到地的电流(输入电源回路),才能完成其循环。该电流可能流经内部低侧 MOSFET 的体二极管和电感器,再返回地。流经体二极管会将 VOUT 引脚拉至低于IC的 地,超出其绝对最大额定值。

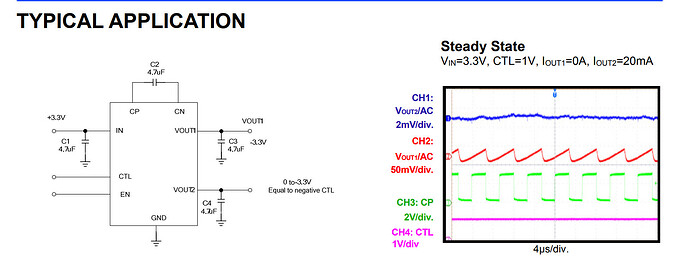

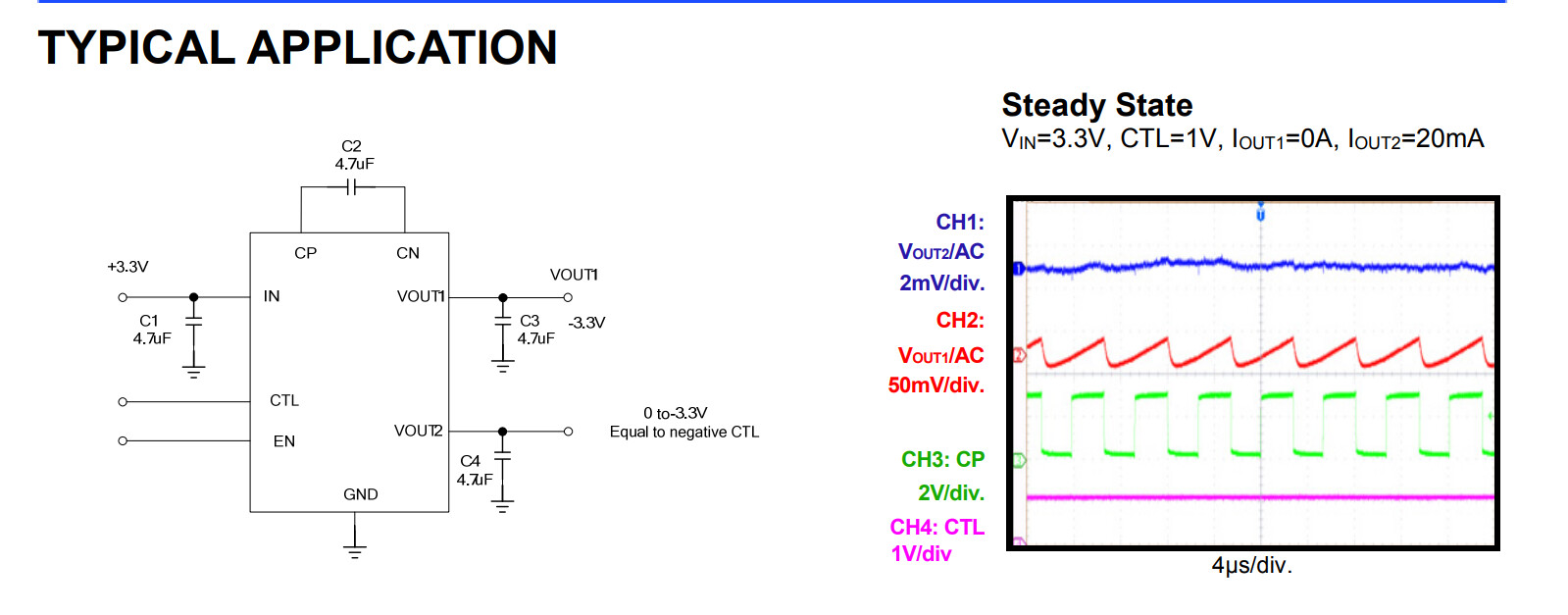

然后，不推荐用这种buck-boost拓扑输出负压来给运算放大器供电负压 ，因为这种开关电源的纹波一般是比较大的，而且纹波的频率相对也是比较高的，有的运算放大器的PSRR比较弱的话，可能会对运算放大器的输出端造成影响。
最后，个人并不是很推荐这种Buck改buck-boost拓扑，因为这样改了之后感觉很多参数会不太清楚，就像最大输出电流是多少呢？欠压保护点是多少呢？感觉是会发生一些改变，就像TI文档里写的一样，Buck改Buck-boost后的最大输出电流会减少，输出能力不会和Buck一样。

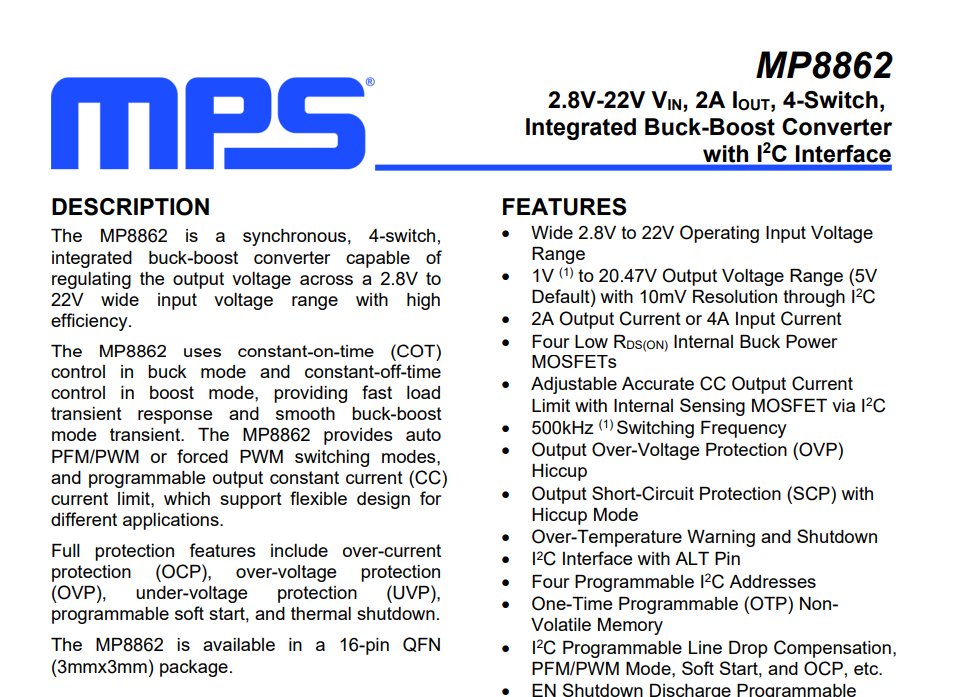

建议还是使用专门的Buck-boost拓扑的芯片 ，这些输出电流等参数更加明朗一些。或者电流不大的情况下使用电荷泵芯片，更简单便捷。
先mark住，以后需要负压的时候再来找方案！
1 个赞
个人曾经尝试过在开关电源产生的负压和运算放大器之间接入一个RC滤波，对纹波的抑制效果还是不错的。
1 个赞
