关于LDO的输出能力，相比大家都是看规格书来评估的，但是之前的文章我分享过标称100mA输出能力的LDO到底能不能输出100mA，可是有很多限制条件的，我们在选型的时候是一定要注意的，作为硬件工程师，我们要做的就是尽可能提高LDO的输出能力吗，那如何提高呢？

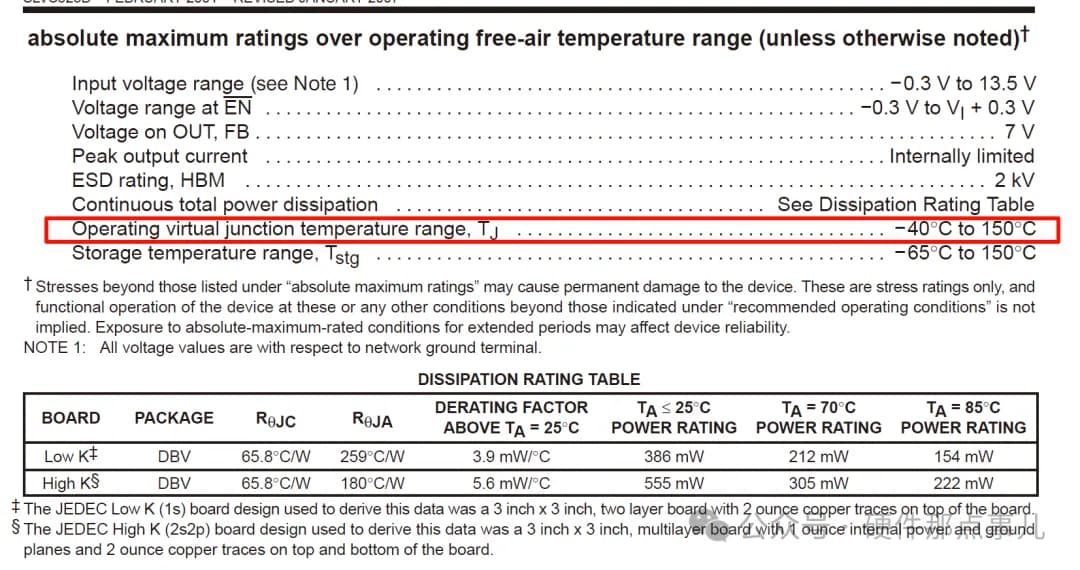

为了改善LDO的温升，也就是降低其工作温度，我们需要从热管理角度出发，减少功率损耗并提高散热效率。LDO的最大结温Junction Temperature是有限制的，常见的有为125°C，150°C等，当然LDO内部集成了温度传感器，可以实时监测芯片的结温。当结温超过预设的热关断温度，热关断电路被激活。热关断电路会关闭LDO的输出，停止功率输出，从而避免进一步发热。此时，LDO不消耗功率，芯片结温开始下降。当结温降至恢复温度，通常比热关断温度低10℃至20℃，LDO会自动恢复正常工作，重新提供稳定的输出电压。
虽然LDO能保护自己，但是问题是输出也没了，那关键IC比如MCU的供电也没了，那系统不就宕机了，那如何提高LDO的电流输出能力呢？其实问题的核心电流大了，发热就多了，发热多了LDO的温度就高了，所以就是当前散热能力不足，导致结温接近或超过安全阈值，所以我们重点要考虑的就是提高散热能力，进而间接提高LDO的电流输出能力，接下来我们就介绍一下三种提高LDO电流输出能力的方法。
1.增大芯片PCB封装焊盘面积
增大PCB焊盘面积可以增强LDO引脚与PCB之间的热传导能力，增加热量向PCB及其他区域的扩散。焊盘面积越大，热阻Thermal Resistance越低，结温上升幅度越小。通过增加铜箔面积，如使用大面积地平面或热通路，可以显著降低结温至环境温度的热阻。
例如，若RθJA从285°C/W降低到150°C/W，功率损耗PD=（Vin－Vout）·Iout为1W时，温升△T=PD·RθJA可从285°C降至150°C。

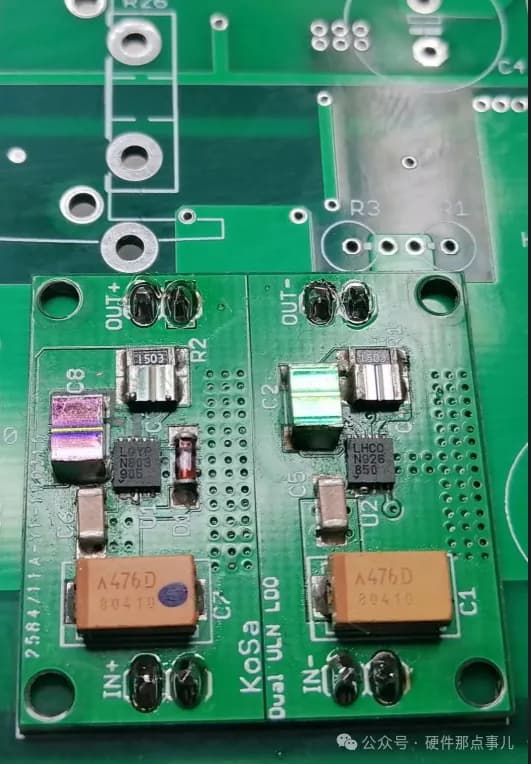

在PCB设计中，围绕LDO引脚尤其是输入、输出和接地引脚，布置大面积铜箔，并通过过孔连接到底层的地平面。确保焊盘与PCB的热耦合良好，避免因焊接不良导致热阻增加。
假设Vin从6V降至5.5V，Vout = 3.3V，Iout = 100 mA，则:
原始功率损耗PD =(6－3.3)*0.1 = 0.27 W。
新功率损耗PD=（5.5－3.3)*0.1=0.22W，减少 0.05 W。
若RθJA = 200°C/W, 温升减少△T = 0.05·200 = 10°C。
结温可能从150℃降至140℃以下，避免触发热关断。

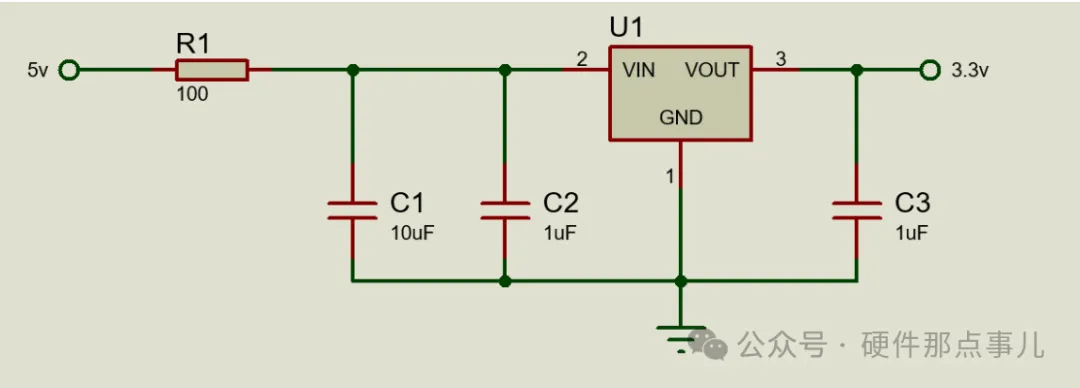

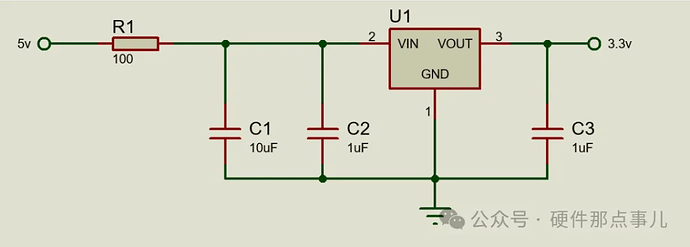

那串联电阻该如何选型呢？
电阻值R=△Vin/Iout=(6-5.5)/0.1=5Ω
还要注意的是要确保电阻功率额定值足够：
P = IoutIoutR= 0.10.15 = 0.05 W。
电阻本身会发热，需妥善散热，这个方法其实就是“乾坤热转移”。
需要注意的是降低Vin可能使LDO接近压差Dropout Voltage范围，影响输出稳定性。这个方法比较适合输入电压较高且有余量的场合。

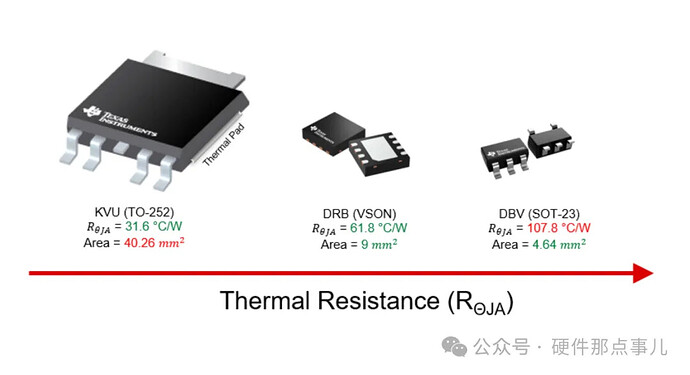

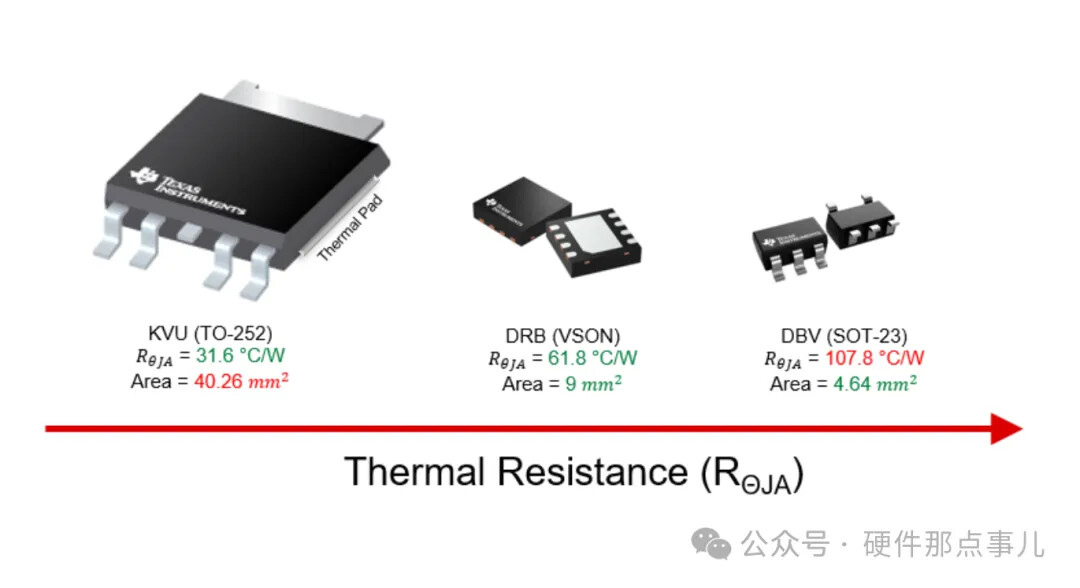

假设SOT-23封装RθJA = 285°C/W，而TO-263封装RθJA= 50°C/W，功率损耗1W时:
SOT-23温升△T=1·285=285°C（加上环境温度25°C，结温310°C，远超160°C)。
TO-263温升△T=1·50=50°C（结温75°C，安全范围)。
更换大封装可将结温从150℃降至安全值以下。
所以建议选择与应用电流和功率损耗匹配的封装，如TO-252用于中等功率，TO-220用于高功率。配合散热片或加强PCB散热设计，最大化散热效果。当然增大封装会增加PCB占用空间和成本，需权衡设计需求。
通过增大焊盘面积、使用大封装和串联电阻分压，可以有效降低LDO温升。当然了，大家选择哪个方案取决于具体应用如功率、空间限制，有条件的话，三个方法可以一起用，个人建议要结合热阻计算和实际测试，综合优化散热设计，在提高LDO输出能力的同时，确保LDO在最大结温以下稳定工作。
