大家好，我是山羊君Goat。
电感在电路世界中虽然不如电容电阻出现的那么频繁，可能一个板子几百个电阻电容，而电感数量可能就是个位数。
但是电感的作用可一点都不容小视，不然也不会排三大基本元件中的其中一个名额，它就像一个老定禅僧，虽然不总是出现，但是是发挥着不可或缺的作用的。
比如说储存能量，维持电路电流的稳定，信号延时，同时也可以用于滤除一些杂波，抑制电磁波干扰等等，保证电路的稳定性，没有电感，电路板可能都不能稳定的运行。
- 外观结构

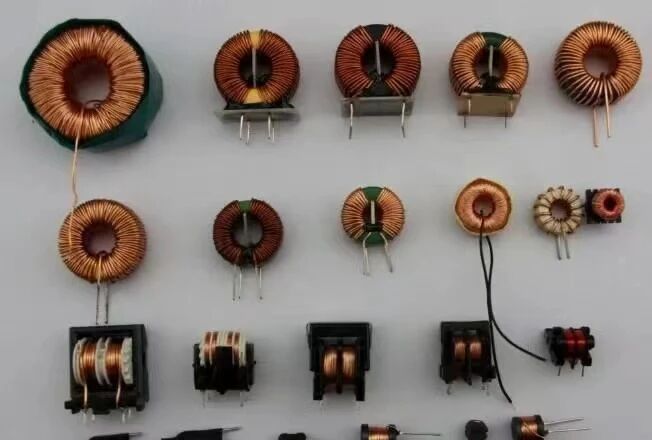

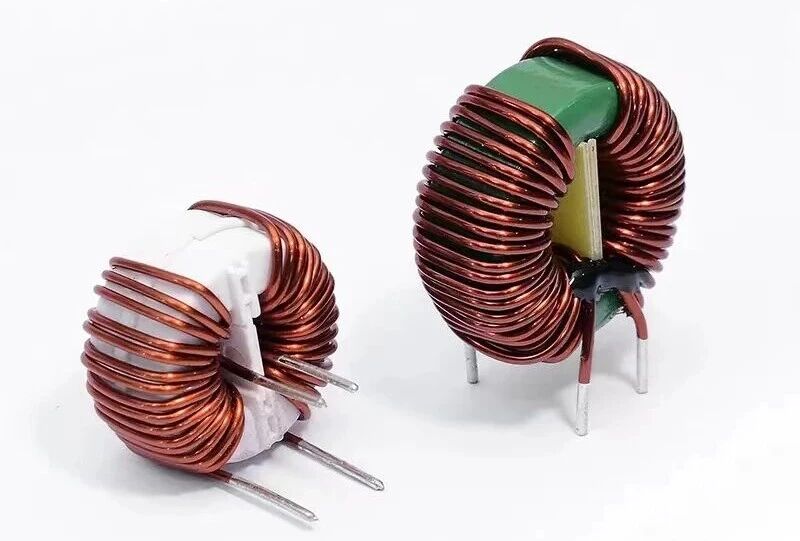

共模电感的外观结构上一般会是一个4端引脚的器件，在内部结构上，是由两组线圈对称地绕制在磁芯上，这两组线圈上有相同的匝数和线径的，不过绕向方向相反。
差模电感在结构上和共模电感有一个很明显的区别，就是它是只有两个引脚，是绕在单个磁芯上的一个线圈。
这样的结构在使用时也是非常的简单，就是直接连接在需要滤除差模干扰的线路上面就可以了，在整个的结构外观大小上，差模电感也会相比于共模电感要更小一些。
- 工作原理

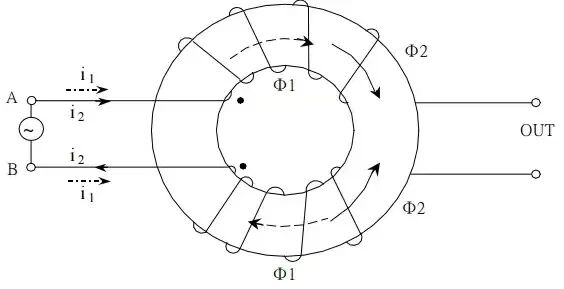

共模电感工作起来的原理充分利用了电磁感应定律，当共模电流，大小与方向都相同的干扰电流经过这个对称的线圈时，根据高中物理的右手螺旋定律，线圈内会产生同向的磁场，这些磁场会有什么效果呢？
它会使得磁芯呈现很大的电感量，会对共模电流产生很大的阻尼效果，从而达到衰减干扰的效果。
当差模电流流经共模电感时，因为差模信号是大小相同，方向相反的，所以产生的磁场方向就是相反的，会相互抵消，使得磁芯的电感量几乎是没有的，所以对于差模干扰的阻碍作用就几乎没有，差模信号可以非常顺利的通过共模电感。

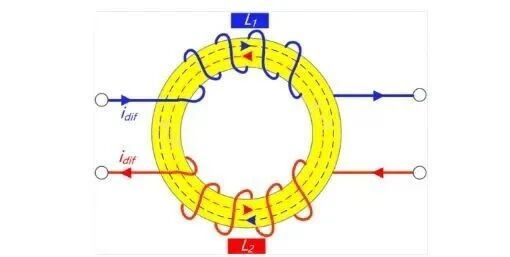

差模电感工作起来同样是利用了电磁感应定律，当差模电流，大小相同，方向相反的干扰电流经过线圈时，就会在差模电感的线圈中产生磁场，使得磁芯会出现较大的电感量，它会对于差模电流产生很大的阻尼效果，抑制住差模噪声的传播，从而达到衰减干扰的效果。
当共模电流流经差模电感时，因为共模信号是大小相同，方向相同的，所以它们在差模电感上产生的磁场就是相关的，会有相互抵消的效果，使得磁芯的电感量几乎抵消为0，对于共模信号几乎没有什么阻碍效果，共模信号同样可以非常顺利的通过差模电感。
- 使用场景
共模电感的使用场景一般会在开关电源上使用的比较多，在开关电源的输入滤波电路中，共模电感是必须得有的，并且因为开关电源在工作的时候会存在大量的电磁干扰，所以就需要对这些干扰想办法进行抑制，防止对于自己或者对于其他设备产生影响和干扰。
加入共模电感可以非常有效的对于电网中传入的共模干扰进行抑制，另一方面也可以防止开关电源产生的干扰传递到电网中，确保电源的稳定性和整个系统运行的稳定性。

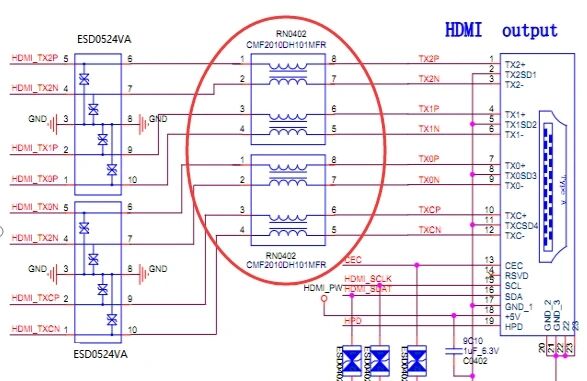

同时在一些高速信号模块中，比如USB，HDMI等，共模电感也会被应用上，因为高速信号的传输速率很快，对信号完整性的要求更高，加入共模电感可以用于抑制接口处的共模噪声，避免接口处的噪声影响高速信号的质量，从而保证信号数据的稳定传输，保证高速模块的稳定通信与运行。
差模电感就使用更加广泛了，两个脚都电感，那在电路原理图上不是非常常见？在实际中对于一些差模干扰比较敏感的电路中，都发挥着关键的作用。

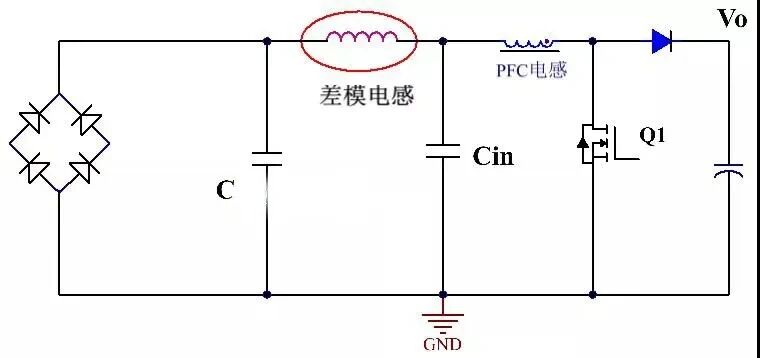

比如在DCDC模块的电路输入输出滤波，因为在DCDC转换电路中，它工作时候会产生非常多的差模噪声，这些差模噪声如果不去想办法进行滤除的话，就会非常影响电压的稳定性以及纯净度，所以需要加入差模电感，保证输出电压的稳定，也保证后级电路有可靠的电源。
同时差模电感也可用于一些信号的滤波，比如在音频信号上，因为外界的干扰可能会引入差模噪声，使得音频信号的质量收到干扰，加入差模电感可以有效的对这些差模干扰进行抑制，降低噪声，直观表现上就是听到的音频声音更加清晰，更加纯净了。
