紧接上一贴，这一贴从传递函数的层面来深入分析反激电路工作在CCM和DCM下的区别。
CCM下主电路的传递函数可以表示为：
其中，直流增益为（Ro为负载电阻，Rcs为电流采样电阻）：
由输出滤波电容的等效串联电阻(RESR)产生的零点频率为（C为输出电容）：
输出端引入的极点频率为：
可以看到在传递函数中存在右半平面零点，其与输入电压、负载和电感量有关，很难补偿，其频率为：

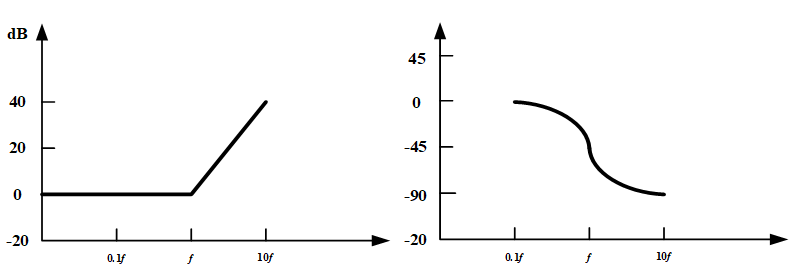

右半平面零点的波特图如下图所示，其增益曲线斜率为20dB/decade，但在相位上确表现为90°滞后。
如果用极点进行补偿（增益曲线斜率为-20dB/decade，相位为90°滞后），则总的增益为一直线（斜率为0），但相位已经滞后了180°，已经不满足稳定条件了。
那么右半平面零点会对反激电路产生哪些影响呢？

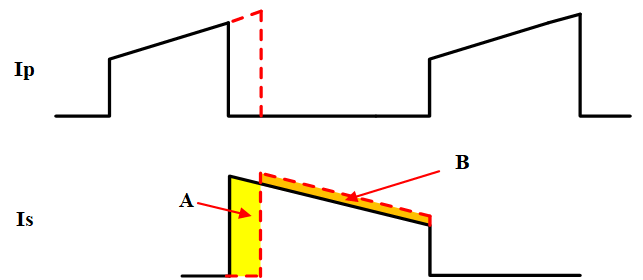

下面来进行解析：当工作在CCM时，如果负载突然增加，负载电流会增加，输出电压下降，反馈环节会使占空比D增大，开关管导通时间增加、关断时间减少，下图中面积A为由于关断时间减少而减小的次级电流面积，面积B为由于导通时间增加而增大的次级电流面积。
由于负载电流完全由次级电流的平均值提供，这样输出的平均电流会减小，输出电压会下降，在电流图形上表现为A>B。简单来说，就是随着负载电流的增加，输出电压首先会下降的比较多，然后几个开关周期才能恢复过来。
输入电压越低，右半平面零点频率越低，因此低压输入时有不稳定倾向；同时满载条件下的右半平面零点低于轻载状态，因此满载时有不稳定倾向。
那么在DCM下，反激电路是否还存在右半平面零点？
答案是肯定的，但DCM下的右半平面零点远高于开关频率，因此无需理会，其传递函数可以等效为一阶系统。
也可以这么理解：DCM下在开关管关断时，变压器向负载释放能量，副边电流斜率为di/dt=V/L，与输出负载无关，这样就表现为内阻非常大，相当于一个电流源，故为一阶系统；
而CCM下，副边电流波形为一个梯形，其直流部分值与输出负载紧密相关，故为二阶系统。因此，设计反激电路时，应尽量让其工作在DCM状态下。
