本来是想先熟悉一下3816c的，但是我现在不能下载对应的数据手册。看看随后能不能通过其他方式获得？
所以今天先来熟悉一下MPM54304相关资料：
C3189333_DC-DC电源芯片_MPM54304GMN-0000_规格书_wj1040371.pdf
电源管理芯片相关产品_RoHS认证(英文版)_MPS(芯源).pdf
EVM54304-MN-01A_开发资料_ MPS(芯源).pdf
EVM54304-SK-00B_开发资料_MPS(芯源).pdf

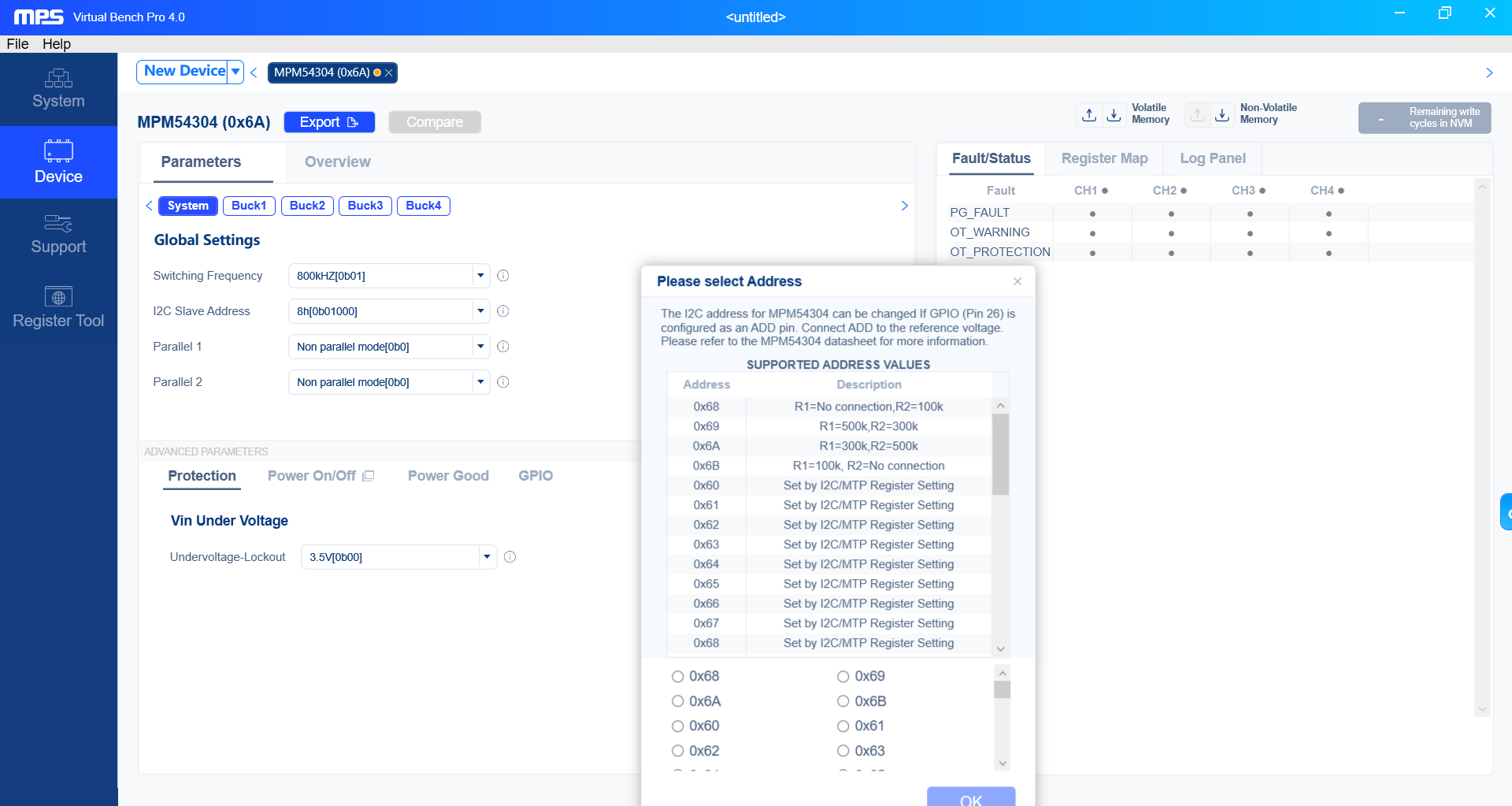

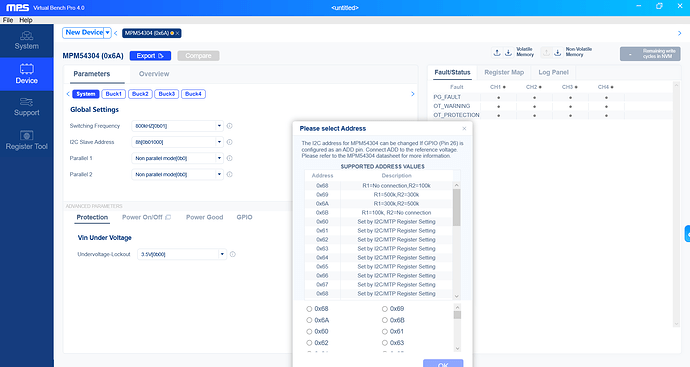

首先看看这个用户指南，里面提到一个virtual_bench_pro对应的具有iic功能的芯片库。
所以就跟着MPM54304 用户指南_MPS(芯源).pdf这里面的描述打算走一遍，但是好像没有pcb板子，不能扫描到芯片，所以暂时只能先看资料了。
然后我们再看看这个：EVM54304-MN-01A_开发资料_ MPS(芯源).pdf

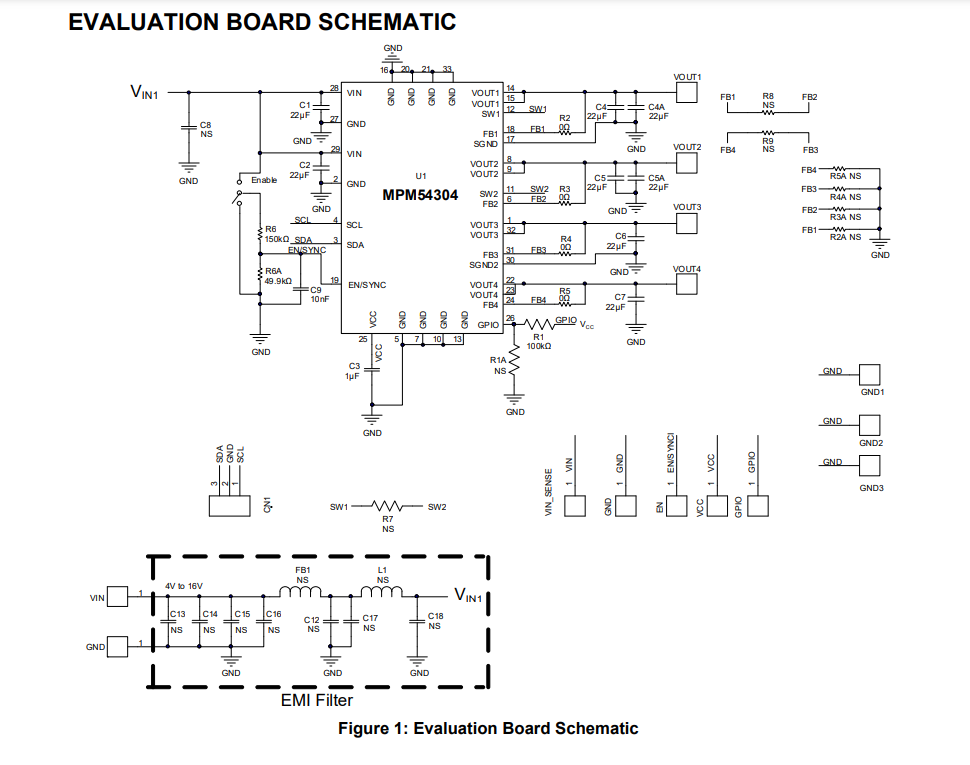

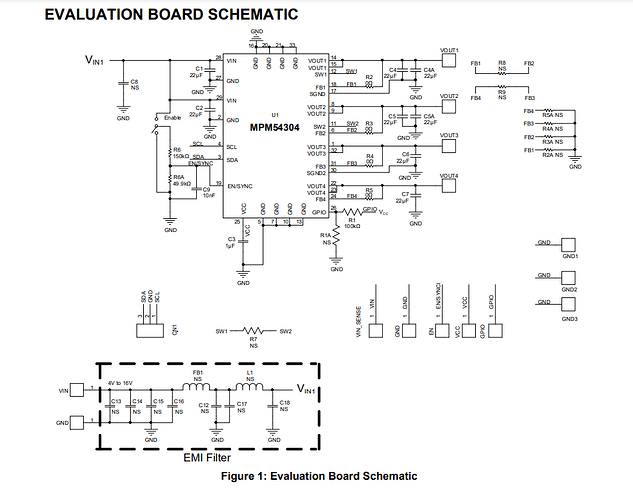

这里有一个评估板的原理图，看来可以绘制pcb的时候参考一下。

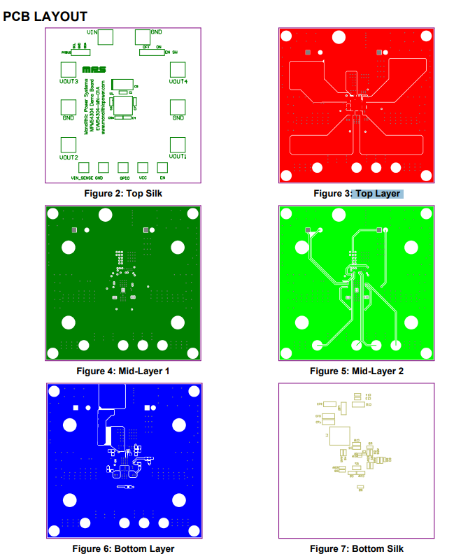

这里有一个评估板的的pcb，没先到这里直接用到4层板，也不知道这个是不是必须的？中间的2层，一个是地平面，一个是电源或者信号层。
下一步熟悉一下电器特点和手册中相关曲线：由于这些曲线大多是在说一些不同负载的情况下，电压和电流之间的变化关系，具体内容不再上传，只作为一个熟悉的过程。

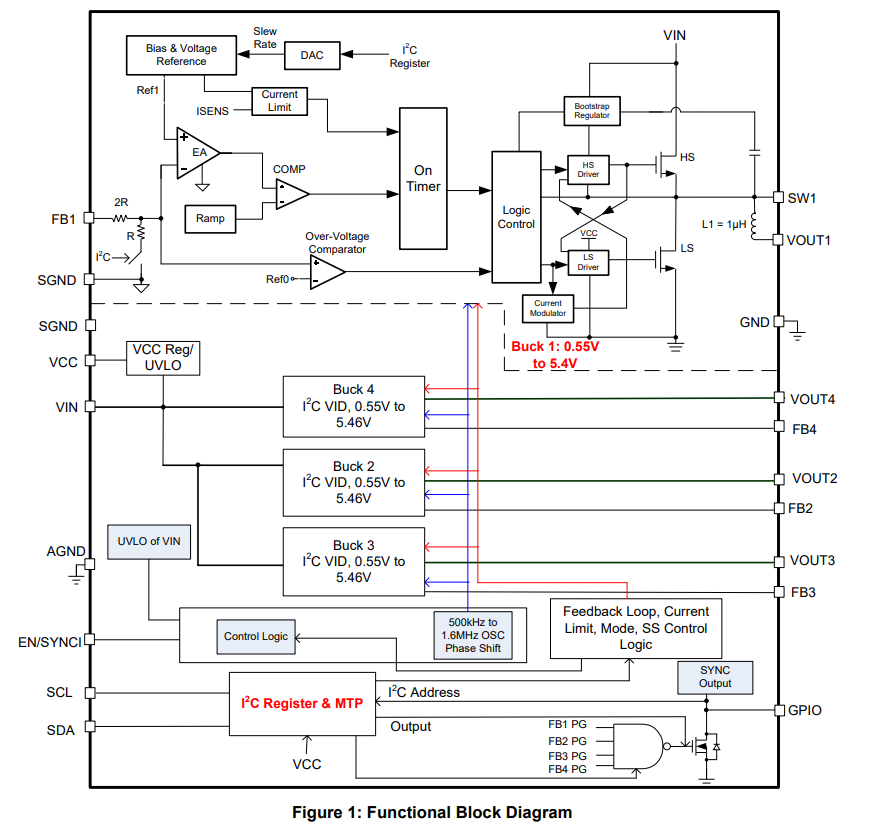

那么下面看了看这个原理框图，这里提到的内容还是比较丰富的：
细的Buck 1内部结构 (作为典型代表)
图的上方详细画出了Buck 1的内部结构，其他三个Buck的核心结构与此类似。这是一个典型的电流模式PWM控制器。
-
EA (Error Amplifier - 误差放大器):
- 它比较反馈引脚 FB1 上的电压和内部基准电压 Ref1 之间的差异，并放大这个误差信号，输出 COMP 信号。
-
Bias & Voltage Reference:
- 产生芯片内部所有需要的精密基准电压和偏置电流。Ref1就是由它产生的。
-
DAC (Digital-to-Analog Converter - 数模转换器):
- 它接收来自I²C寄存器的数字值，并将其转换为一个模拟电压，这个电压就是Ref1。这就是实现**数字编程输出电压（I²C VID）**的关键。当你想改变输出电压时，你通过I²C写入一个新值，DAC就会改变Ref1，从而改变最终的输出电压。
-
Ramp (斜坡信号发生器):
- 产生一个固定频率的锯齿波或斜坡电压。
-
COMP (PWM比较器):
- 它比较误差信号COMP和斜坡信号。这个比较的结果决定了PWM脉冲的宽度，从而控制输出电压。
-
Logic Control:
- 这是控制器的数字大脑。它接收来自PWM比较器、时序器、保护电路的信号，并生成最终的驱动信号来控制功率MOSFET。
-
HS Driver & LS Driver (高边和低边驱动器):
- 强大的栅极驱动器，用于快速开关两个功率MOSFET。
-
内部功率MOSFET:
- 图中的两个场效应管符号，分别连接到HS(High-Side)和LS(Low-Side)引脚。它们是实际执行功率转换的开关。HS连接VIN，LS连接GND。
-
Bootstrap Regulator:
- 自举电路，为高边驱动器提供高于VIN的悬浮驱动电压。
-
保护电路:
-
Current Limit & ISENS: 检测流过MOSFET的电流，实现逐周期电流限制（过流保护）。
-
Over-Voltage Comparator: 检测输出电压是否过高，实现过压保护。
-
On Timer: 可能与最小/最大导通时间控制有关。
-
好吧，后面还有很多内容，暂时不再做详细的解读了，我后面看看能不能绘制一下pcb
