今天来体验一下MPS的反激设计工具，只需要输入一些基本参数，就可以得到完整的反激电源方案。

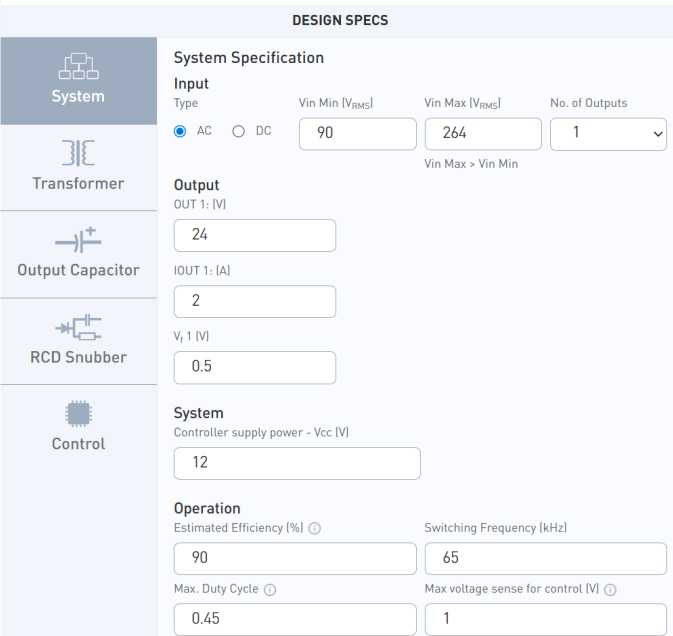

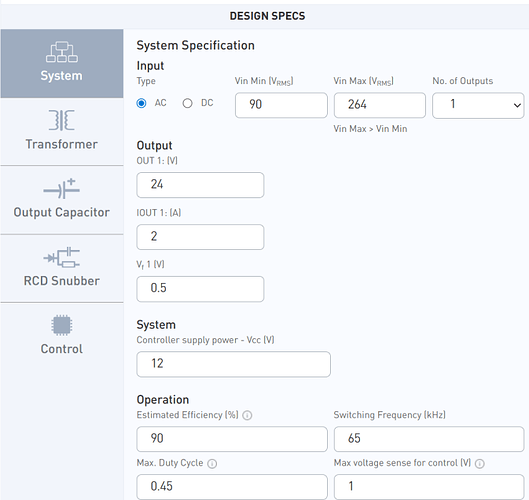

首先，需要设定反激电源的输入电压范围、确定各路输出的电压/电流，最多支持3路输出场景的设计。这里，拟设计一款AC 90~264V输入、单路24V/2A输出，效率90%，工作频率65kHz的反激电源，其中VCC供电12V，最大占空比0.45。
Choti
2

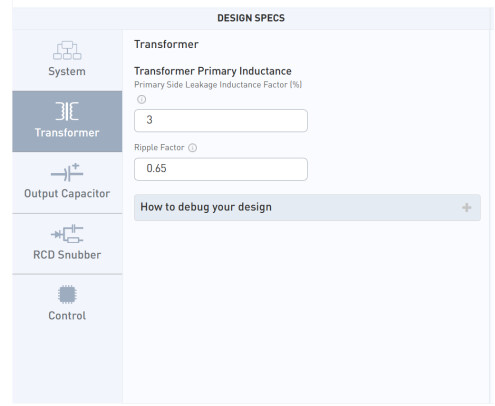

接下来需要设定变压器的初级漏感系数和纹波系数，这里将初级漏感系数设为3%，即初级漏感值为初级电感值的3%；纹波系数KFR在设计工具中有详细介绍，DCM中KFR=1，CCM中KFR<1。
Choti
3

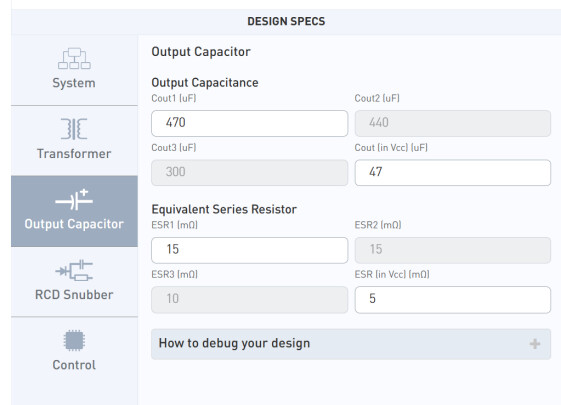

接着设定输出电容和VCC供电电容的值和其对应的等效串联电阻ESR值，这里设定输出电容470uF，VCC供电电容47uF。

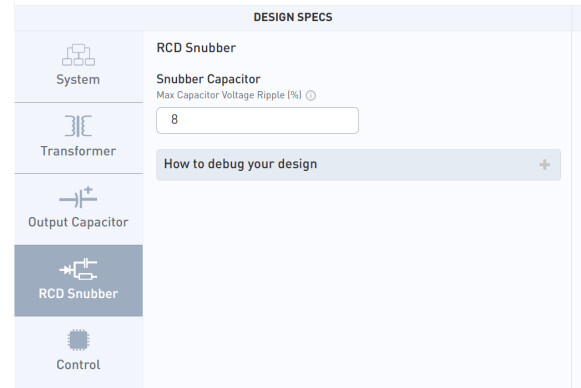

接着设定
RCD钳位电路的
最大电容电压纹波，这里设定为8%。
Choti
4
最后，根据前面设定的参数，设计工具能够自动生成反激电源中的各个模块参数：

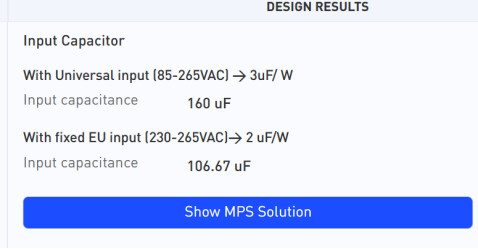

首先，给出了输入电容的容值

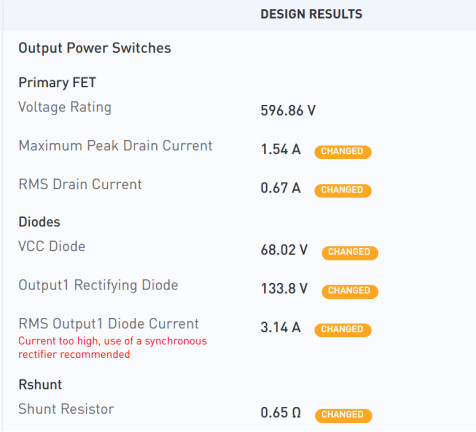

接着，给出了原边MOS管的最大电压、峰值电流以及平均电流的参数，方便进行器件的选型；副边二极管的耐压耐流能力，这里由于副边电流太高，系统建议使用同步整流管；最后给出了原边电流采样电阻的阻值为0.65Ω。
Choti
5

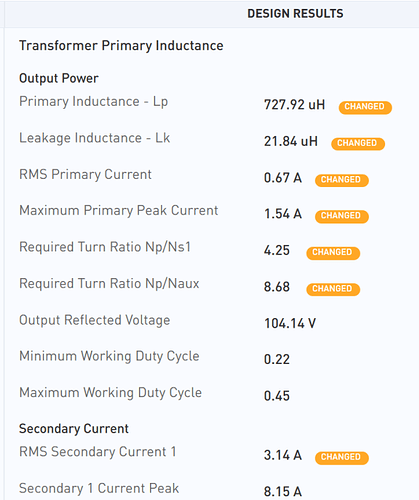

接着，设计工具给出了变压器的详细设计参数，自己选定磁芯之后，照着这些参数绕制就完事了，非常方便
设计工具还计算出了输出电压的纹波值，如果纹波太大，还可以自己调整输出电容值

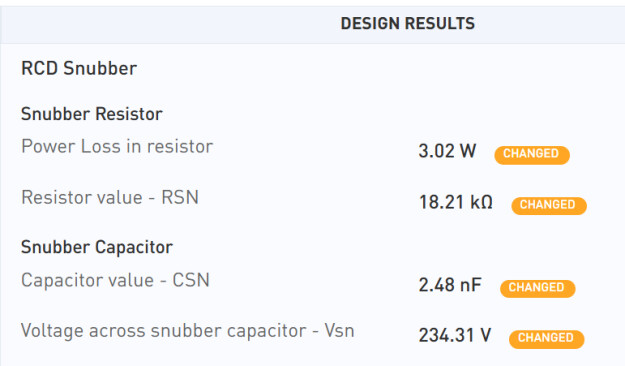

最后，还给出了RCD钳位电路的详细设计，给出了电阻的损耗以及阻值，如果嫌损耗太大了，还可以进行人为调整；钳位电容的容值和两端的最大电压，方便进行器件的选型工作。
总之，使用设计工具，能对反激电源的
功率部分进行很详细的设计，下期再接着使用该工具对
控制部分进行设计。
