上一个帖子使用MPS的反激设计工具对反激电源的功率部分进行了详细的设计，接着使用设计工具进行控制环路设计。
控制分为原边反馈和副边反馈两种，首先介绍原边反馈的设计。

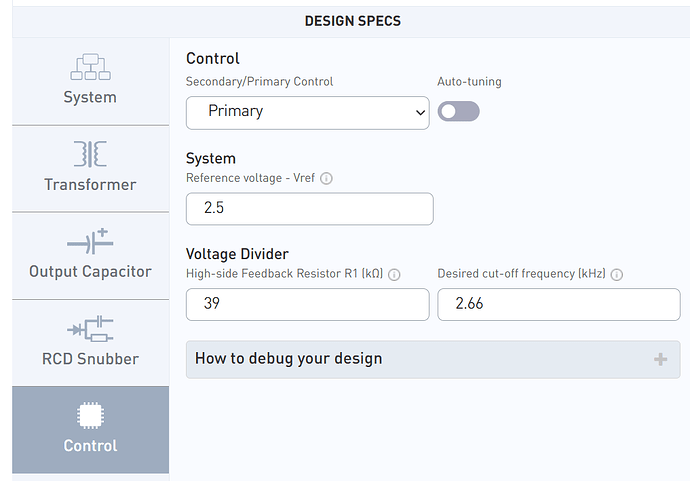

原边反馈的设计比较简单，仅仅只需要输入高边反馈电阻R1的阻值和控制环路的截止频率就OK了
原边反馈的设计比较简单，仅仅只需要输入高边反馈电阻R1的阻值和控制环路的截止频率就OK了

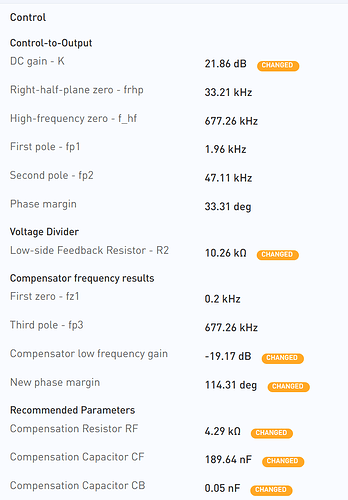

MPS的设计工具能够自动生成补偿参数的取值，这里RF=4.29kΩ、CF=189.64nF、CB=0.05nF，系统能自动生成补偿后的传递函数的直流增益、零极点频率以及相位裕度等信息，清晰明了。

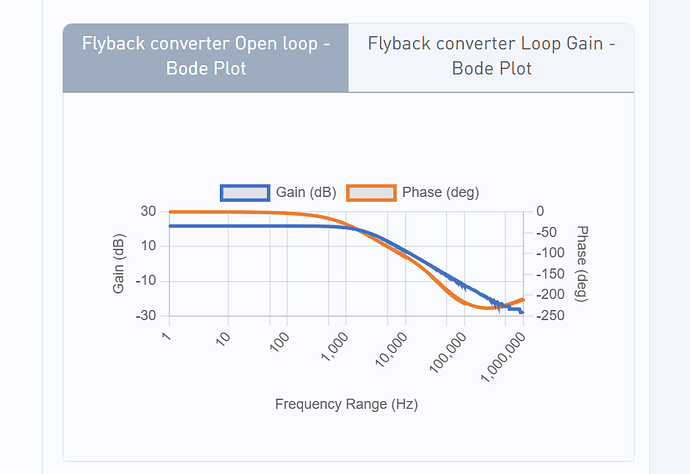

不仅如此，系统的开环和闭环传递函数的波特图都能自动生成，太赞了！

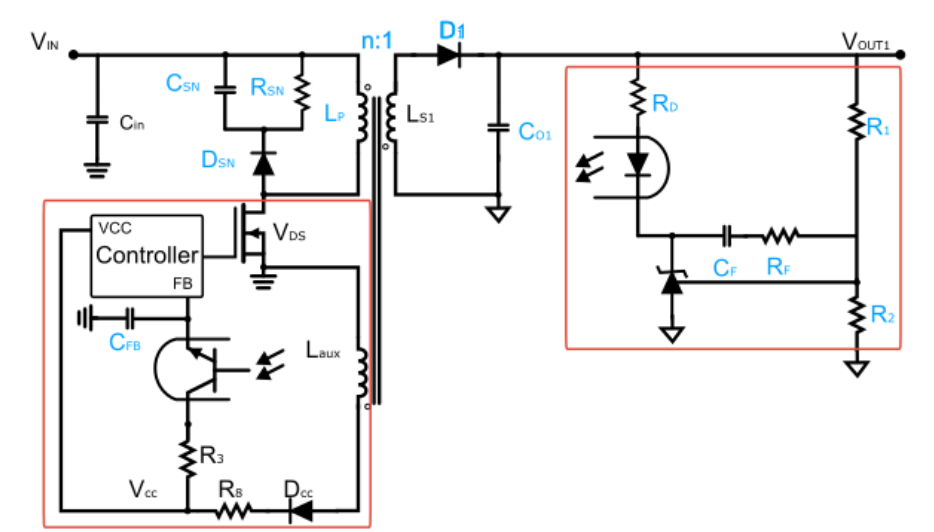

接着使用设计工具进行副边反馈的设计，相较原边反馈而言，副边反馈新增了两个元件：TL431和光耦。TL431是一种三端可调分流基准电压源，包含三个引脚：阴极（K）、阳极（A）和参考端（R）。内部包含一个2.5V的基准电压源、一个运算放大器和一个输出三极管。当参考端电压>2.5V时，TL431导通，阴极电压被拉低，电流从阴极流向阳极。
相较原边反馈而言，还需要输入光耦的具体信息，包括光耦合器的电流传输比CTR、 光耦合器寄生电容Copto、芯片内部的上拉电阻等信息。

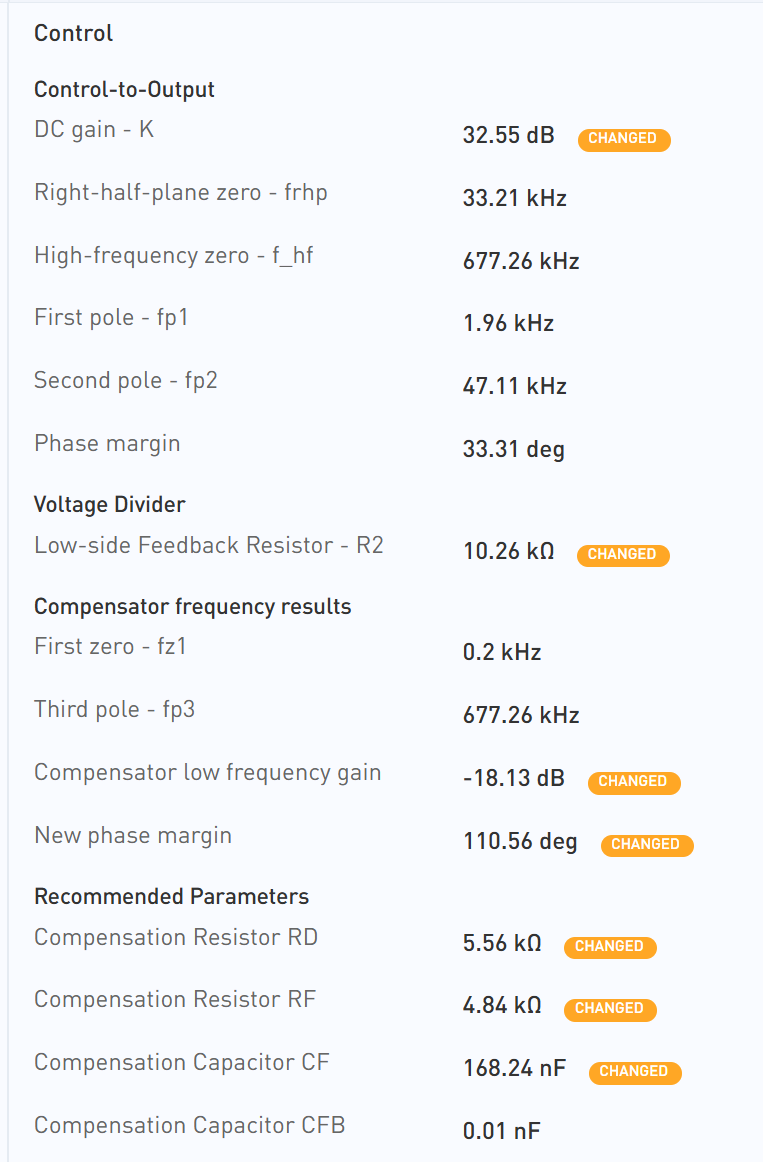

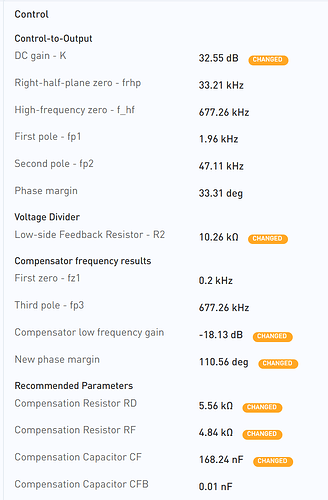

设计软件采用了Ⅱ型补偿器，并给出了补偿元器件RD、RF、CF、CFB的具体值。
