使用MP8009设计5V/25W电路问题

DC-DC 功率转换
1

我们在使用MP8009设计5V/25W 反激电路，由于参考设计的EFD20尺寸较大，我们想使用EP13类型的变压器，

1）麻烦帮忙确认一下EP13类型，副边5V输出，辅助绕组12V，原边感量95uH，匝数比Pri:sec:aux=1:0.25:0.53是否可满足使用？

2）还有一个疑问，如果使用MP6005&MP8009_Flyback_Design_V1.0_20220815.xlsm来计算变压器原边感值，最小输入电压设置值从36V~45V（考虑POE一般45~48V），与5V/25W参考设计的100uH原边感量还是有出入，这个该如何理解？是否感值≥57uH就可以？

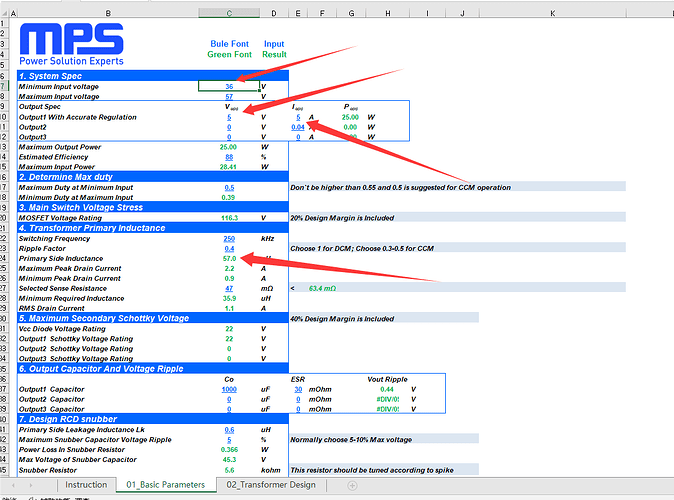

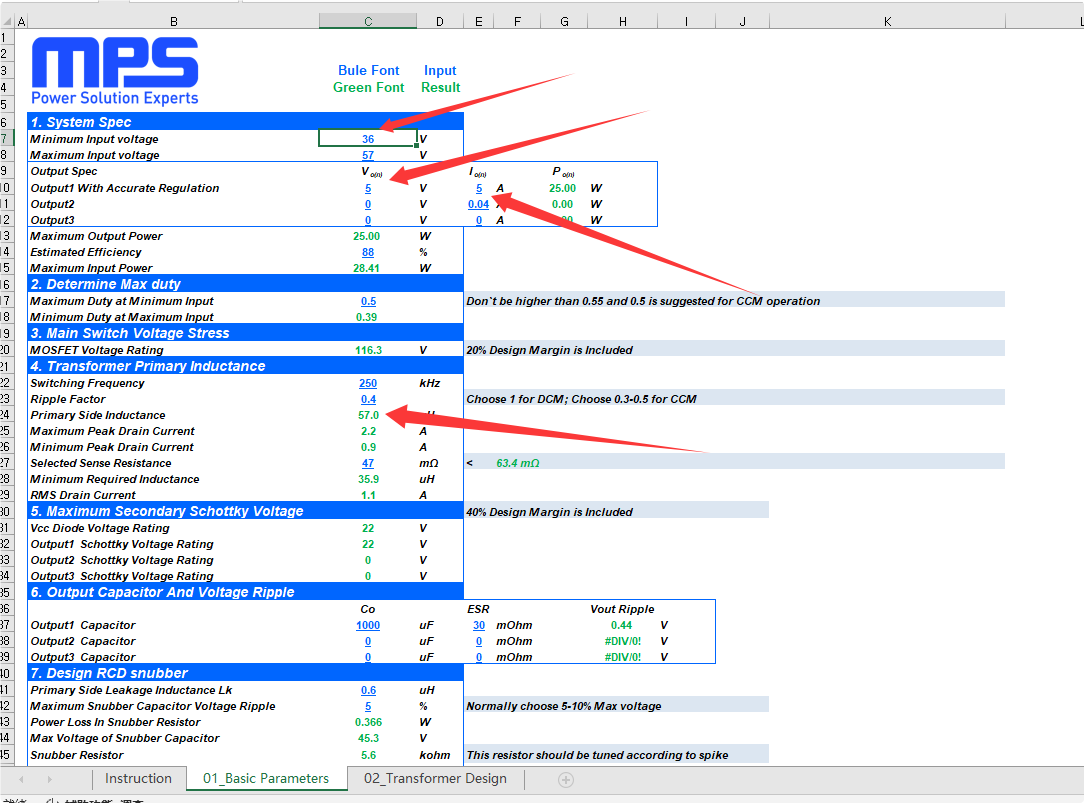

QQ_1758783745008
QQ_17587837450081084×803 71.2 KB

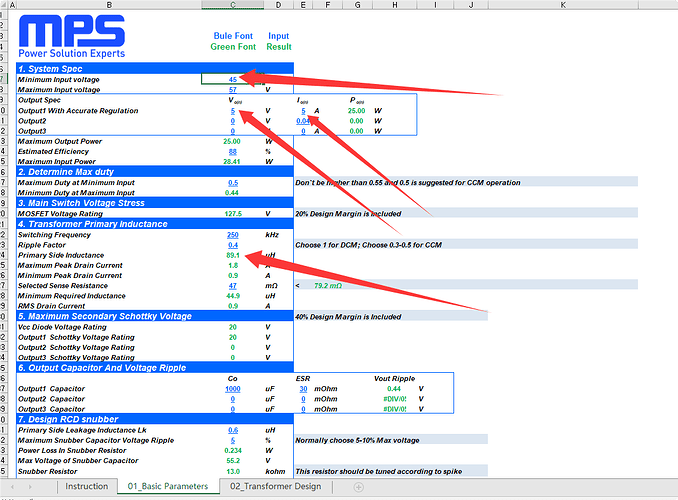

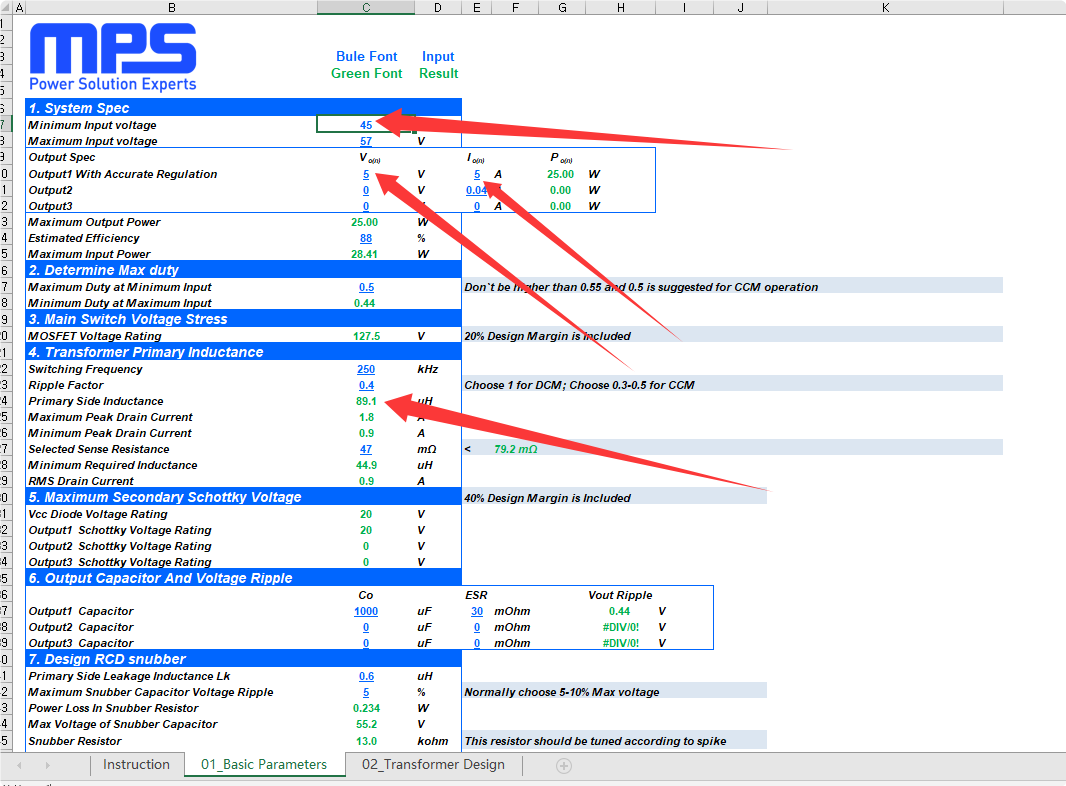

QQ_1758783773102
QQ_17587837731021066×786 73.2 KB

2

你好，Transformer Design中可以选择骨架类型，可以结合绕线粗细、匝数、集肤效应联合设计。

1 个赞
3

已知条件已给出了，即EP13类型，副边5V输出，辅助绕组12V，原边感量95uH，匝数比Pri:sec:aux=1:0.25:0.53，该规格的变压器是否能用呢？
