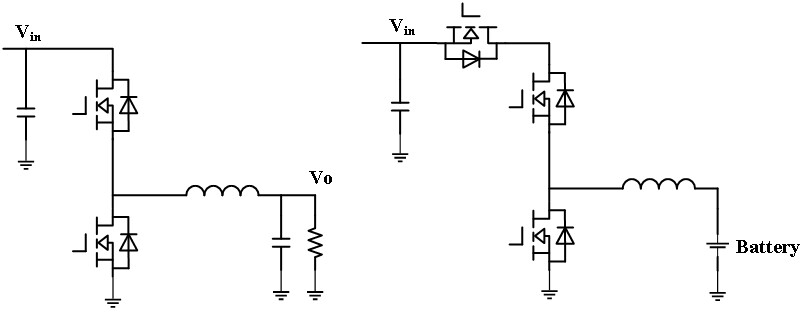

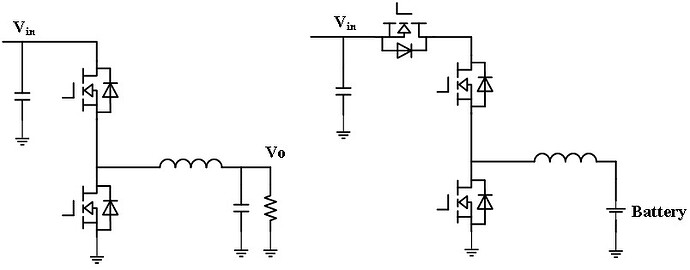

在电源设计中，Buck电路非常常见，在手机充电的场景中，Buck电路与传统相比有哪些不同，下面的电路图可以直观体现。
可见，在充电的应用场景下，输入电压端增加了一个MOS管，主要起到防倒灌的作用，可以阻断电池向输入端的电流流向。如果没有防倒灌MOS，输入端对地短路将会导致电池的过流保护，甚至会烧毁芯片。
可见，在充电的应用场景下，输入电压端增加了一个MOS管，主要起到防倒灌的作用，可以阻断电池向输入端的电流流向。如果没有防倒灌MOS，输入端对地短路将会导致电池的过流保护，甚至会烧毁芯片。
再者，由于Buck Charger通常连接在电流适配器的后级，因此，与传统的Buck电路在不触发限流的条件下优先保证输出不同，其在不触发限流条件下优先保证输入源的稳定，防止断充。

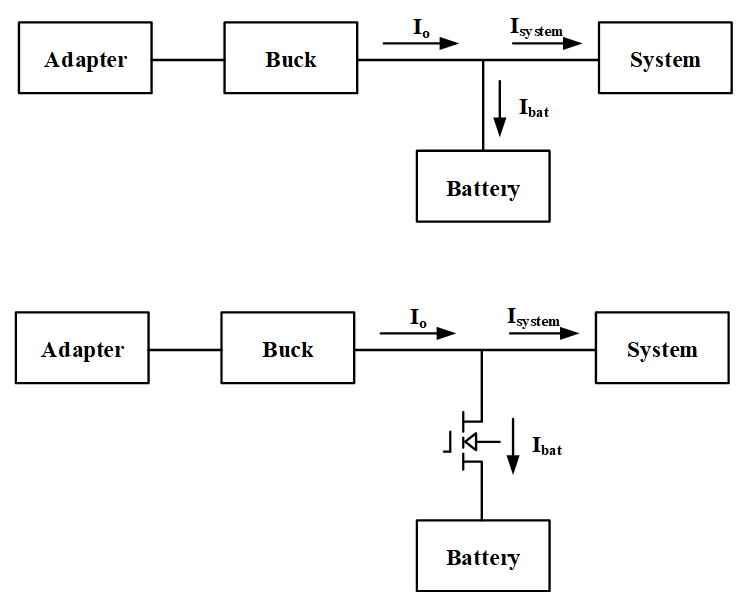

常见的充电结构分为传统Charger和带NVDC（Narrow Voltage DC）路径管理Charger两种。
NVDC结构与传统方案相比增加了一个BATFET管，因此系统电压可以不等于电池电压；同时可以将电池和系统断开，降低电池待机功耗；电池充满后，系统可以由适配器供电，不用对电池反复充放电。
以MP2731这一款带NVDC路径管理的Buck Charger为例，其具有以下几种工作模式：

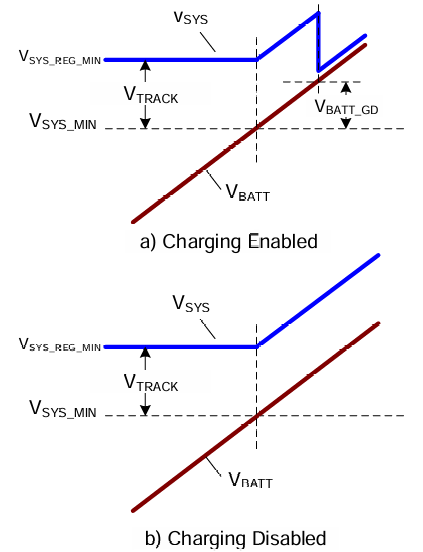

1、当电池处于深度放电状态（Vbat<Vsys_min），NVDC充电管理将输出一个稳定的最低系统工作电压。当充电使能时，BATFET将会运行在线性模式下（LDO mode)，此时充电IC输出的Vsys电压将会比设定的最小系统电压高Vtrack，当电池电压上升到比最小系统电压高时，BATFET将完全导通；当禁止充电时，电池电压上升到比最小系统电压高时，BATFET仍工作在LDO mode。
2、具有动态电源管理（DPM）和补电模式；

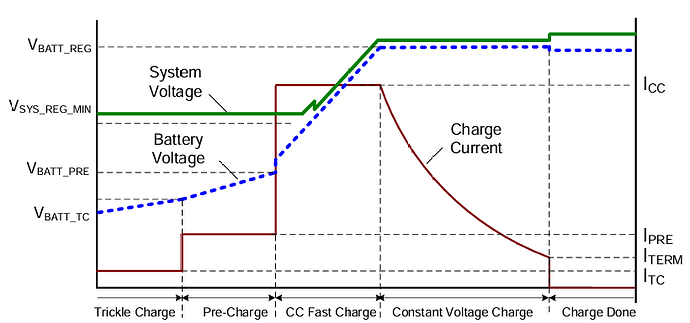

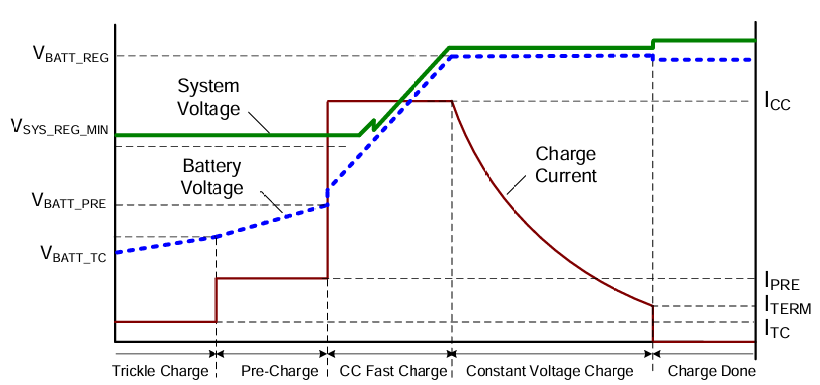

如果输入功率足够，电池充电过程分为四段：
(1)激活充电模式(Trickle charge)，当电池电压小于2V，此时充电电流很小，约为几十mA，这个阶段主要是激活深度放电的电池包，BATFET工作在LDO模式；
(2)预充电模式(Pre-charge)，当电池电压高于预充电门限值时工作在此模式下，充电电流可以根据电池包容量的大小进行设置，BATFET仍工作在LDO模式；
(3)恒流充电模式(CC)，当电池电压超过预充电最大值，但尚未到达充满电压时，充电IC工作在恒流充电模式，此时充电电流最大。由系统最低电压与当前电池电压的差值决定控制电池充电MOS的工作状态，当电池电压小于系统电压时，BATFET工作在LDO模式；当电池电压大于系统电压时，BATFET完全导通；
(4)恒压充电模式(CV)，当电池电压达到满充电压时，充电电流逐渐减小，当小于预设的充电截止电流时，经过延迟时间，充电完毕，结束充电(EOC)。
