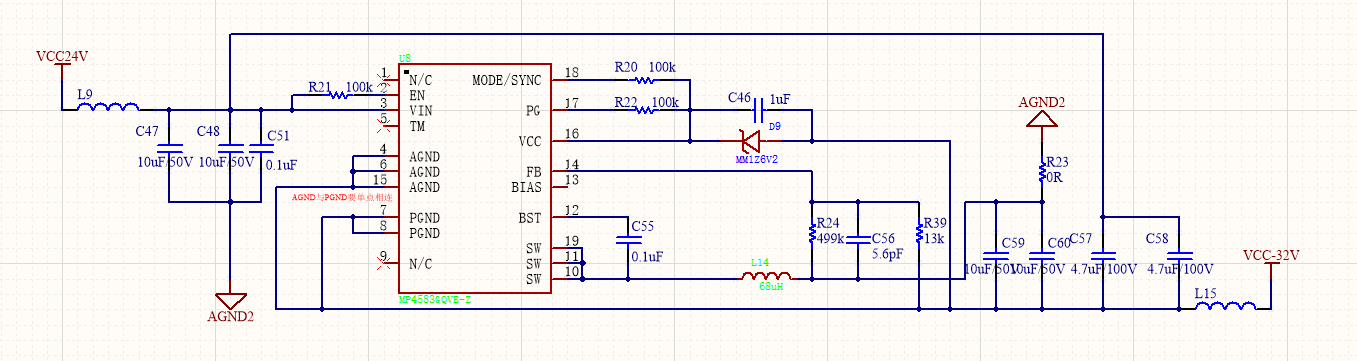

我用MP4583做了一个24V转32V/1A输出的电路，在线设计工具还没有更新这个芯片的设计，请问我设计的有什么问题吗,另外，我想基于这个设计，输出一个-32V/1A，需要如何修改呢，是不是把图中箭头指示的6个地作为-32V输出，然后原来的VCC32V输出作为GND就行了，非常感谢
如果你后级的芯片啥的是独立的，没有与这个GND有任何交际，按照你的思路是可以的，因为无非是将哪一点看做GND。但是如果后级芯片的GND也是这个GND，那就不行，会烧芯片的。关于负压的拓扑有buck-boost（基于buck拓扑可以改），boost的我不清楚能不能改负压拓扑。
我是用这个24V产生一个正负32V的电压供给运放用的，所以正负32V的地是一个地的，

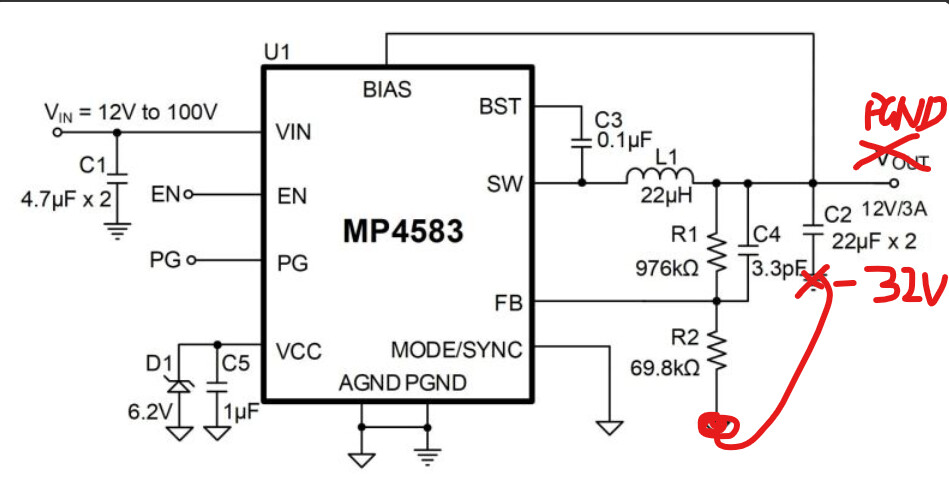

首先，buck芯片用于负压生成是可行的，本质上是buck拓扑变为buck-boost拓扑进行工作；第二，需要注意的极性问题，需要确定输出电容两端的电位，与电感连接的一端是PGND，另一端为生成的负压，当上管打开，电感蓄能，之后上管断开，下管导通，此时注意电感电流方向，在输出电容两端形成负压；第三注意芯片的信号参考地，应该与PGND是等电位点，FB等引脚的连接位置不变。你的原理图里好像改变了FB的检测位置。可参考下图。
您好，MP4583是一个BUCK芯片，一般不推荐用于升压电路。
实际做电路验证了，24V作为输入，虽然输出设置为32V，但是实际输出仅有22.5V，尝试把输入电压升高到34V左右时，输出电压才跟着升高到32V，花钱得出教训
可以使用MP4583生成负压，再选择一个BOOST芯片做正压升压
奥奥，是buck的话就可以改BUCK-boost，可以生成-32V的。我之前以为是boost芯片呢哈哈
MPS的隔离电源是真的不错, 这个帖子教程也是真的优秀
我按照最上面的原理图设计了对应的24V转-32V，输出基本也在-31V左右，但是刚上电时有一声轻微的呲声音，很明显能听到，来回上电有10来次了，倒是没看到哪里烧坏，输出电压也正常，这个怎么回事呢，谢谢

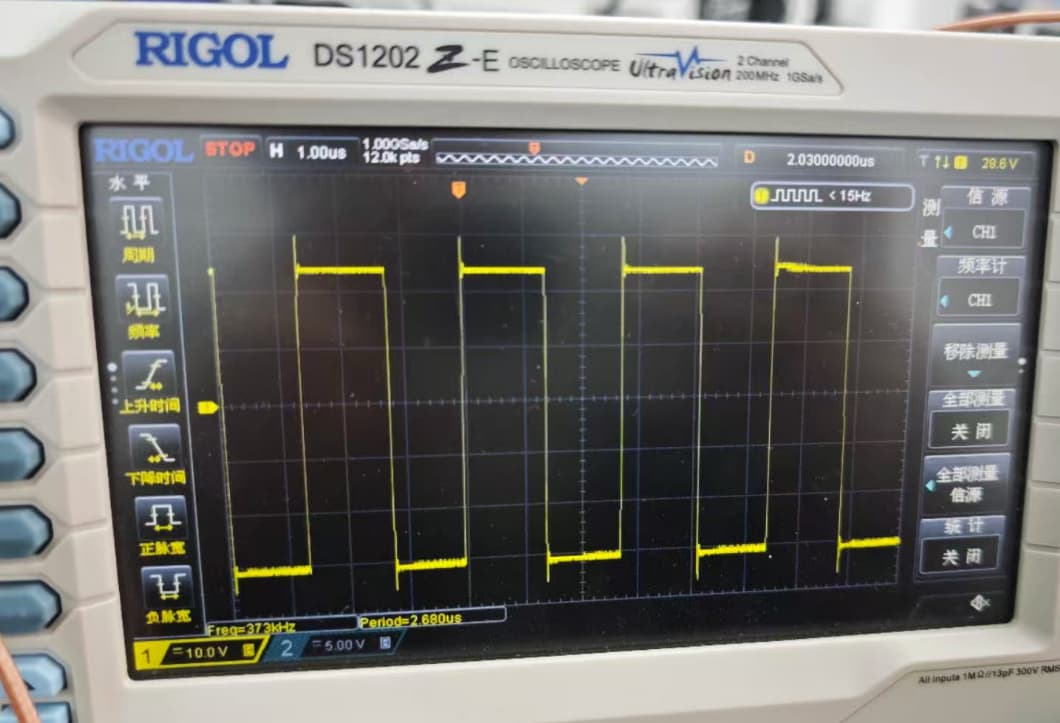

麻烦您把目前的原理图重新发一下呢，上方的原理图我认为有的地方似乎有些问题，会导致芯片工作异常。然后，如果有示波器，可以测一下开关节点波形、输出电压波形。

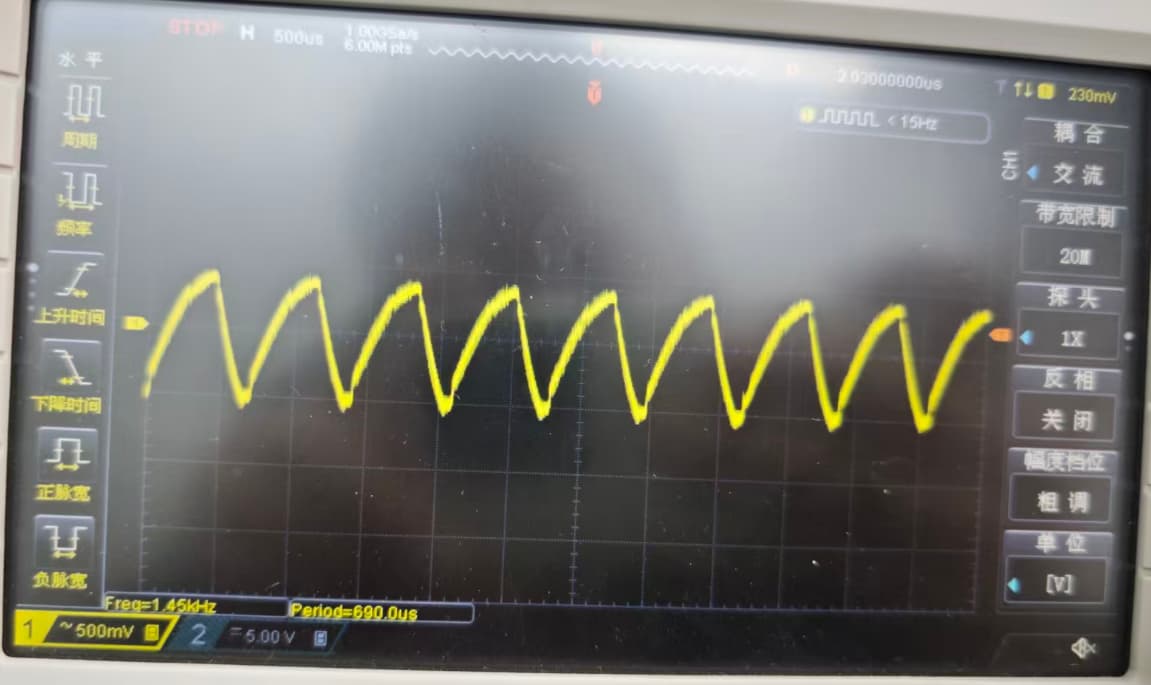

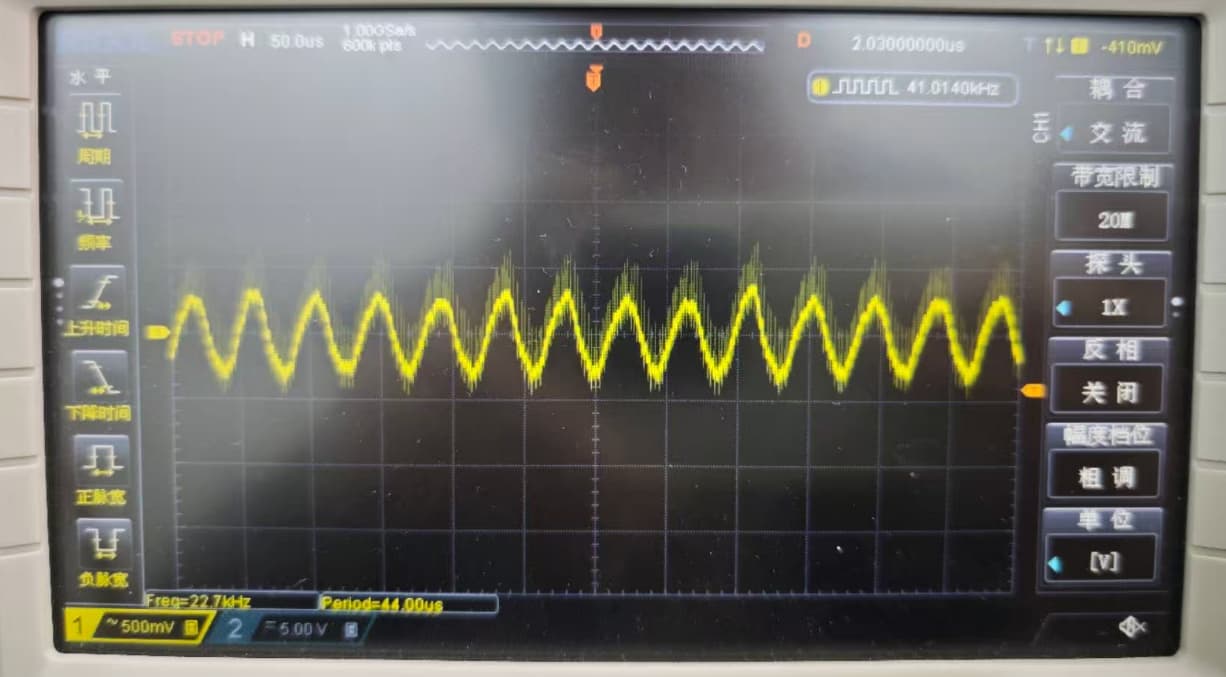

我又在原来的基础上，在输出部分-32V和地之间并联了一个100uf的铝电解电容，目前看纹波的频率由22.7Khz减小到1.45Khz了，但是纹波幅值变大了一些，超过1V了，还有什么方案能减小下纹波吗，谢谢，新增加电容后纹波测试如下图
您好，抱歉白天有些忙，我仔细看了一下您原理图功率部分和参考地部分的连线，多亏您在24V到-32V之间加了小一些的电容，利用了电容分压使系统成功启动了，之后产生负压，实际上芯片的输入电压等效为24V+32V也能使系统工作。看了您提供的波形，上电产生声音通常是电感或电容发出的声音，最好还是看一下上电瞬间的波形，您可以把en引脚单独引出，先上电，之后en，如果是上电后的声音，应该是电容的声音，en后的声音大概率是电感的声音。然后VCC的齐纳二极管正极应该根据手册连接到AGND，其他功能引脚也要按照手册描述进行连接。

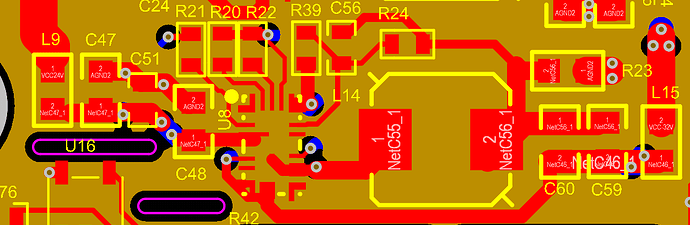

之后PCB，功率部分最好铺铜加宽，FB回路的走线最好远离功率部分一些，BST自举电容您是放到背面了吗？最好放到正面，和功率部分同一面，同时现在一个过孔也太少了，驱动能力会被过孔限制。不要在走线路径上打过孔。

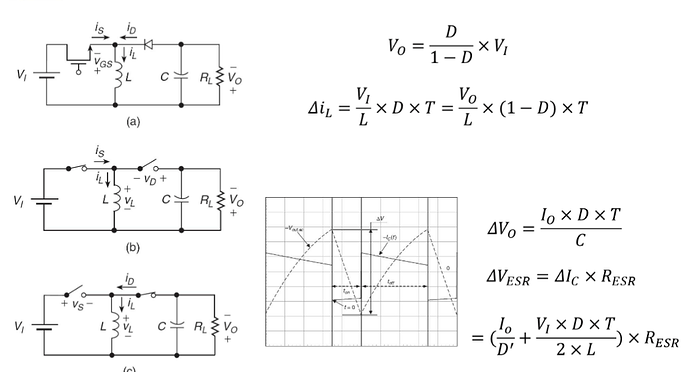

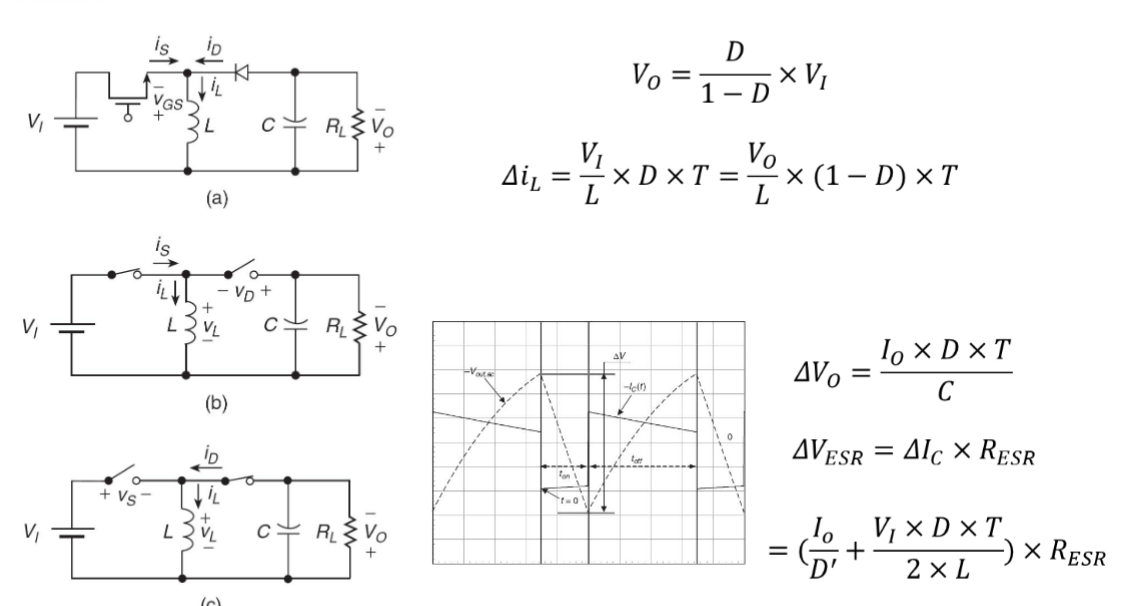

波形部分，测量输出纹波时，把示波器带宽限制为20MHz后再用最小环测试。要减小输出电压纹波，可以增大电感和输出电容，您的layout还是再参考手册优化一下吧，我认为目前的布局中，线路上的寄生电感应该很会影响开关瞬态的波形。
1 个赞
感谢您的细心指导，还有些问题，
- 您说的VCC的齐纳二极管正极应该根据手册连接到AGND，我看VCC是内部输出的5V电压，齐纳二极管和并联的电容如果接到片子上的AGND引脚上，貌似有问题；因为这个芯片上的AGND实际上是输出的-32V电压，您说的齐纳二极管正极是连接到芯片上的AGND，还是输入电压24V对应的地AGND2呢
- 增大电感和输出电容，目前我用的是68uH的电感，20uF的输出电容，我需要用多大的电感和电容合适呢，另外输入电压24V和输出电压-32V之间用了约10uF的电容，是不是还需要再加大呢，
- 声音问题还未测试，谢谢
