本帖为 MPS和 EEWorld 论坛共同举办的 MPS电源模块创意大赛 的物料分析帖，通过对比几个产品的参数性能，确认后续设计中需要注意的事项，也算是收集资料的帖子吧。
物料展示
本节主要展示下我具体收到的物料有哪些，对比下基础参数。
| MPM3816C | MPM3519 | MPM3683-20 | MPM38222 | |||||
|---|---|---|---|---|---|---|---|---|
| 必选物料 | √ | |||||||
| 加分物料 | √ | √ | √ | |||||
| Vin | 2.7 - 5.5V | 3.3 - 36V | 4 - 16V | 2.7 - 6V | ||||
| Vout | >0.4V | 0.6 - 12V | 0.6 - 5.5V | >0.608V | ||||
| Iout | 1A | 10A | 15A | Dual 2A |

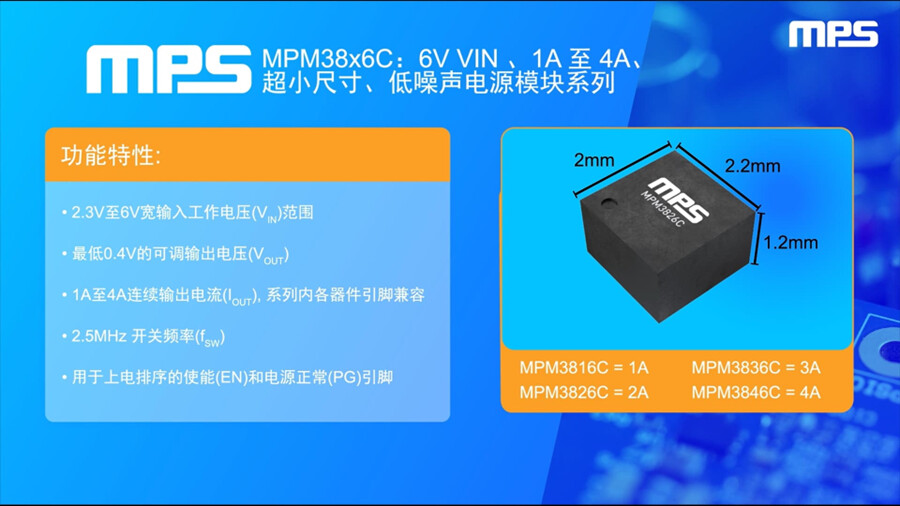

MPM3816C
产品详情
MPM3816C 是一款带集成电感的同步降压电源模块。该器件在 2.7V 至 5.5V 的输入电压 (VIN) 范围内可实现高达 1A 的连续输出电流 (IOUT)，并具有出色的负载和线性调整率。它提供低至 0.4V的可调输出电压 (VOUT) ，只需反馈 (FB) 电阻、输入电容和输出电容即可完成设计。
MPM3816C的恒定导通时间 (COT) 控制可提供快速瞬态响应并使环路更易稳定。其故障保护包括逐周期电流限和过温关断保护。
产品特性和优势
- 2.7V 至 5.5V 宽输入工作电压 (VIN) 范围
- 低至0.4V 的可调输出电压
- 高达 1A 的连续输出电流 (IOUT)
- 强制连续导通模式 (FCCM)
- 2.5MHz开关频率
- 用于上电时序的使能 (EN) 和电源正常 (PG)引脚
- 输出放电功能
- 逐周期过流保护 (OCP)
- 带打嗝模式的短路保护 (SCP)
- 采用 ECLGA-10 (2mmx2.2mmx1.2mm) 封装
