输出电流：连续输出电流可达15A，峰值电流为20A
特性：采用恒定导通时间（COT）控制，提供快速瞬态响应；通过MODE配置可设置工作频率为600kHz、800kHz或1000kHz；具有可配置软启动时间（tSS）和开漏电源正常（PG）信号；提供全集成非锁存保护功能，包括过流保护（OCP）、过压保护（OVP）和过温保护（OTP）
封装：紧凑型FCM ECLGA-33（5mmx5mmx2.76mm）
MPM38222
输入电压范围：2.7V至6V
输出电压范围：低至0.608V
输出电流：双路2A输出电流
特性：集成电感的45µA低静态电流双通道降压开关变换器；峰值效率>93%，轻载效率>80%；全方位保护功能包括逐周期限流保护和过温关断保护
封装：小型表面贴装的QFN-14（4mmx4mmx1.6mm）
六、项目总结

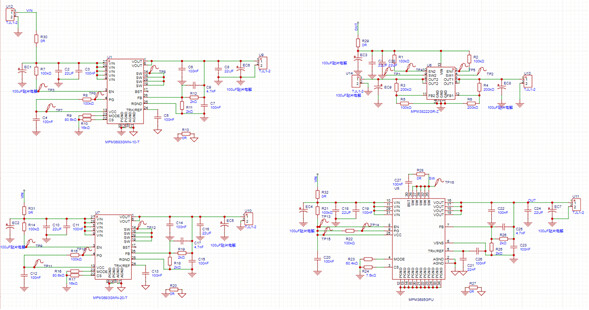

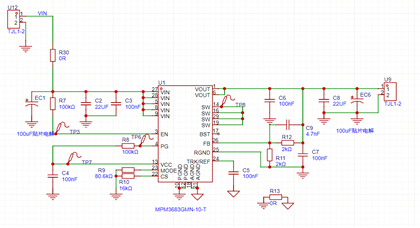

这是一款 MPS的 MPM3683 系列芯片构建的高频、高效率、同步整流降压（Buck）DC-DC转换器。其核心目的是将较高的输入电压（VIN）转换为一个稳定的、更低的输出电压（VOUT），为后续电路提供电源。
核心芯片：MPM3683
工作原理分析
整个电路可以划分为以下几个功能模块：
1. 输入滤波与保护
元件： C2(22µF), C3(100nF), EC1(电解电容 100µF)。
作用：
缓冲储能： 提供瞬时大电流，应对负载突变。大电容(EC1, C2)缓冲低频能量，小电容(C3)滤除高频噪声。
滤除噪声： 防止电源线上的干扰影响芯片工作，也防止芯片开关噪声污染输入电源。
路径： VIN-> 滤波电容 → 芯片的 VIN引脚。
2. 功率转换核心
能量转换的主体部分，主要由芯片内部的电路完成：
内部控制电路产生PWM信号。
内部上管MOSFET导通时，输入电压 VIN通过 SW（开关）引脚连接到内部电感，电感电流增大，储能。
内部上管MOSFET关断，内部下管MOSFET同步导通（同步整流），电感电流通过下管续流，电流减小。
这个过程以极高的频率（1MHz）重复，在电感上产生一个平均电流，从而在输出端得到一个低于输入电压的稳定电压。
3. 输出电压设置与反馈
元件： R9(100kΩ), R10(16kΩ), C6(100nF)，以及芯片的 FB（反馈）引脚。
作用： 这是一个电阻分压网络，用于设定输出电压的值。
芯片内部的误差放大器会持续比较 FB引脚上的电压与一个精密的内部基准电压（ 0.6V 或 0.8V）。
输出电压公式（理想）： VOUT = Vref * (1 + R9 / R10)
假设 Vref = 0.8V，则 VOUT = 0.8 * (1 + 100/16) ≈ 0.8 * 7.25 = 5.8V。这个电路很可能输出一个 5V 或 3.3V 左右的电压。
C6 是补偿电容，用于稳定反馈环路，防止振荡。
4. 使能与控制
元件： R7(100kΩ), R8(100kΩ)，以及芯片的 EN（使能）PG引脚。
作用： 通过一个电阻分压网络来设置芯片的开启/关闭电压阈值。
当 VIN电压逐渐升高，使 EN引脚电压超过某个阈值 1.2V时，芯片开始工作。
这个电路确保输入电压达到一个足够高的水平后芯片才启动，避免低压误操作。
5. 输出滤波
元件： C7, EC6(22µF) 等输出电容。
作用：
平滑电压： 将芯片 SW引脚输出的脉冲方波（PWM）过滤成平滑、稳定的直流电压 VOUT。
提供负载电流： 为动态变化的负载提供瞬时电流。
6. 自举电路
元件： C9(4.7nF)，连接到芯片的 BST和 SW引脚。
作用： 为了高效地驱动内部的上管NMOS功率管，需要在其栅极施加一个高于 SW引脚的
7. 其他功能引脚
PG（Power Good）： 开漏输出信号。当输出电压稳定在正常范围内时，此引脚被芯片内部释放（通常外接上拉电阻），用于通知后续电路电源已准备好。
PGND： 功率地，是大电流的返回路径。
AGND： 模拟地，是敏感控制电路的参考地。通常在芯片内部或单点连接到PGND，以避免噪声干扰。

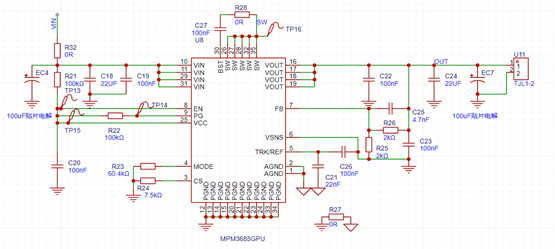

这是一款高性能、全集成式的同步降压转换器。其核心特点是集成了功率MOSFET、电感和多种必要电路，极大简化了外部设计。
核心芯片：MPM3685
工作原理详解
1. 输入滤波与保护 (Input Filtering & Protection)
元件： C18(22µF), C19(100nF), EC4(22µF电解电容), R32(0Ω), R28(0Ω), R16(0Ω)。
作用：
缓冲与储能： 大容量电容（EC4, C18）用于平滑输入电压，为芯片提供瞬时大电流，应对负载突变。
高频去耦： 小容量陶瓷电容（C19）为芯片提供低阻抗的高频电流路径，滤除开关噪声。
0Ω电阻 (R32, R28, R16)： 通常用作跳线或保险丝。在调试阶段方便断开测量，也可能在过流时熔断以保护后续电路。它们也提供了单一的电流路径，有助于方便测量电流。
2. 输出电压设置 (Output Voltage Setting)
元件： R21(100kΩ), R22(100kΩ), R24(7.5kΩ)。
作用： 这是电路工作的核心配置。通过连接在 FB（反馈）引脚上的电阻分压网络来精确设定输出电压值。
芯片内部有一个精密的参考电压（Vref，通常是 0.6V 或 0.8V）。
分压电阻将输出电压 VOUT分压后与 Vref比较。误差放大器会自动调整开关占空比，使 FB引脚电压等于 Vref，从而稳定输出电压。
计算公式： VOUT = Vref * (1 + Rupper / Rlower)
假设 Vref = 0.8V，Rupper = R21 // R24（并联），Rlower = R22，则可以计算出 VOUT。这里的电阻组合（100kΩ, 100kΩ, 7.5kΩ）很可能用于设置一个常见的电压，如 5.0V 或 3.3V
3. 使能与控制 (Enable & Control)
元件： R23(60.4kΩ), R27(20Ω?), C27(100nF)。
作用：
使能 (EN)： EN引脚通过电阻 (R23) 上拉到 VIN。这意味着一旦输入电压 VIN建立，芯片就会自动启用。也可以通过外部信号控制该引脚来远程开启/关闭电源。
模式选择 (MODE)： MODE引脚可能用于选择芯片的工作模式，如脉冲跳跃模式（轻载高效） 或 强制连续导通模式（低噪声）。通过电阻 (R27) 将其设置为高电平或低电平来选择不同模式。
补偿 (COMP)： C27连接到 COMP引脚，这是误差放大器的补偿节点。该电容用于环路补偿，确保反馈系统稳定，不发生振荡。
4. 功率转换与输出 (Power Conversion & Output)
过程： 转换过程主要在芯片内部完成。
开关阶段： 内部上管MOSFET导通，电流从 VIN流入，通过内部电感，向输出电容充电并向负载供电，电感储能。
续流阶段： 内部上管关断，内部下管（同步整流管）导通，电感电流通过下管继续流通，能量释放给负载。
这个过程以高频重复，通过调整导通和关断时间的比例（占空比），将高输入电压转换为稳定的低输出电压。
输出： 稳定的直流电压从 VOUT引脚输出。尽管芯片内部已集成电感，外部可能仍需要输出电容（如 C17, TP13, TP14）来进一步滤除纹波并提供更快的动态响应。
5. 测试与接口 (Test & Interface)
元件： TP13, TP14, TP15, TP16, U11。
作用：
测试点 (TP)： 用于生产和调试阶段测量关键信号
接口 (U11)： 输出连接器，用于将生成的电源连接到目标电路板。
appleU, 你好像都发错地方了，应该是在集成电感功率模块板块发帖
兄弟，有没有清楚点的原理图，学习一下
有的，可以私聊

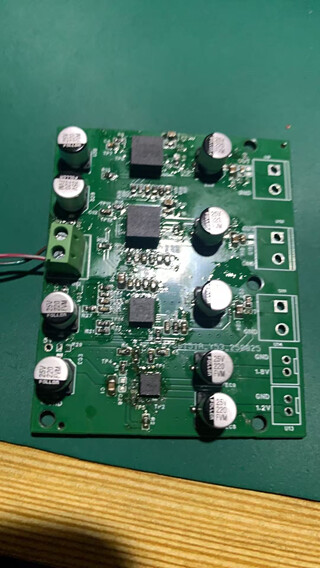

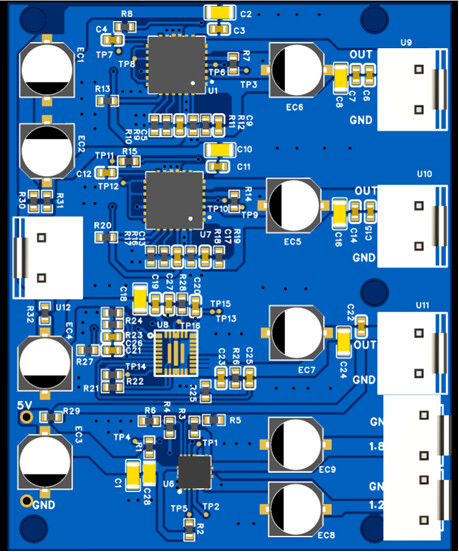

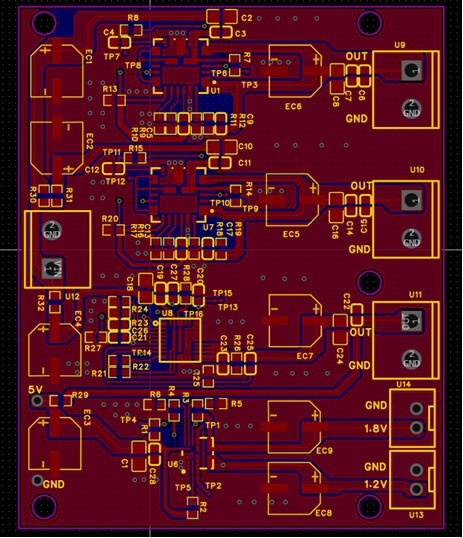

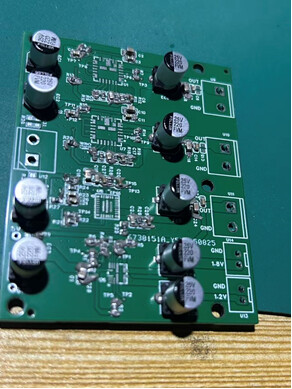

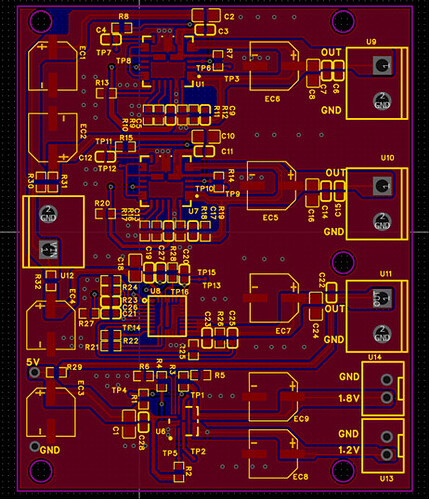

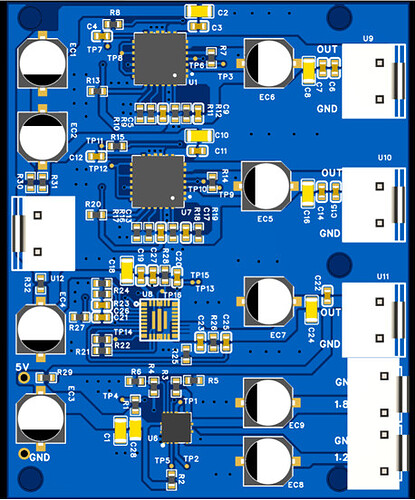

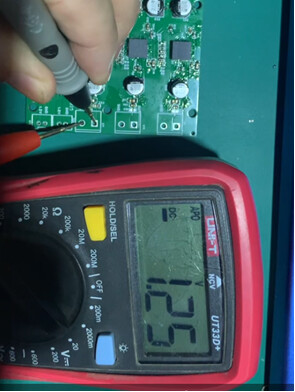

看了楼主分享的多通道电源模块作品，从原理图到 PCB、3D 图再到焊接演示，整个流程太完整了！作为常年折腾电源 DIY 的爱好者，忍不住分享些实操心得、踩坑经历，也给入围者提提建议，再聊聊设计优化和未来脑洞～
楼主用的 MPM38222 是 QFN-14 封装（4mmx4mm），这类小型表面贴装器件特别容易出问题！我之前焊类似封装时，没注意焊盘上锡量，导致芯片引脚虚焊，通电后输出电压跳变，查了半天才发现是引脚与焊盘接触不良。技巧：焊接前先给焊盘薄涂一层焊锡，用热风枪（温度 320℃+ 风速 2 档）均匀加热，待焊锡融化后轻放芯片，确保引脚完全贴合焊盘，最后用万用表逐个测引脚与焊盘连通性。另外，芯片底部的散热焊盘一定要焊牢，不然大电流下会因散热不良触发过温保护。
之前做双路电源模块时，没做 “星形接地”，把数字地和功率地混在一起，结果输出纹波高达 200mV，根本没法用在精密设备上。后来重新布局 PCB，将功率地、信号地分开布线，最后单点汇接到 GND，纹波直接降到 10mV 以内。心得：楼主的 PCB 图看着布局规整，但多通道电源模块要注意 “每路输出单独滤波 + 公共接地”，建议在每个输出端并联 10μF 电解电容 + 0.1μF 陶瓷电容（高频 + 低频滤波），同时加大电源输入的储能电容，避免多路同时满载时输入电压塌陷。

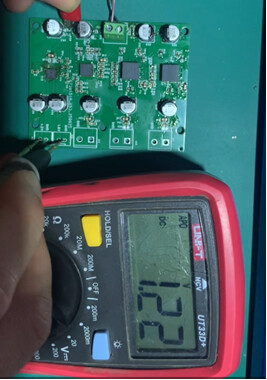

我曾犯过一个低级错误：焊接完直接接 15A 满载负载，结果模块瞬间触发过流保护，还差点烧了负载电阻。后来才明白，电源调试要 “循序渐进”：先测静态工作状态（空载时输出电压是否稳定、静态电流是否符合规格），再逐步加轻载（20% 负载）、中载（50%），最后测满载，同时监测电压纹波、温升和保护功能是否正常。
除了固定输出电压，建议预留可调电阻接口（比如通过电位器微调输出电压 0.6V-5V），适配更多场景；
考虑负载兼容性，比如加入反向电流保护，避免外接设备故障导致电流倒灌损坏模块；
提前规划散热空间，楼主模块峰值电流 20A，虽然芯片集成散热焊盘，但 PCB 上可预留散热铜皮和安装孔，方便后期加装小型散热片。
元件选型：输入输出电容优先选低 ESR 的钽电容或陶瓷电容，减少纹波；功率电阻选合金电阻，精度更高、散热更好；
PCB 布局：功率路径（输入→芯片→输出）尽量短而宽，减少铜损；反馈电阻远离功率器件，避免干扰导致电压漂移；
焊接后检查：用放大镜看是否有桥接、虚焊，尤其是 QFN 封装的引脚，肉眼很难分辨，建议用红外测温仪观察焊接时的温度分布。
动态响应测试：用电子负载模拟负载突变（比如从 0.5A 跳变到 2A），用示波器观察输出电压的恢复时间，MPM38222 的 COT 控制应该能做到快速响应，若恢复时间过长，可调整软启动时间或输出滤波电容；
保护功能验证：故意短路输出（短暂接触），看是否触发过流保护，松开后能否自动恢复；加热芯片（用热风枪低温档），测试过温保护是否生效；
记录关键数据：比如不同负载下的效率、纹波、温升，这些数据能让作品更有说服力。
加入 I2C 或 SPI 通信接口，搭配电压电流监测芯片（如 INA219），实现输出电压、电流的数字化读取，方便与单片机或上位机联动；
增加远程使能接口，通过 GPIO 信号控制每路输出的启停，适配自动化设备场景；
预留 LED 指示灯，分别显示每路电源的工作状态（正常 / 保护），直观排查问题。
热设计优化：在 PCB 上给 MPM38222 芯片周围铺大面积铜皮，并开窗露铜，增强散热；若用于长时间满载场景，可选用带散热片的封装替代；
纹波优化：在芯片电源输入端串联磁珠，抑制高频噪声，同时在反馈回路中加入小电容，稳定电压基准；
低功耗优化：MPM38222 的静态电流仅 45μA，可在空载时自动切换到低功耗模式，进一步降低待机损耗，适合电池供电场景。
加入可调软启动时间，通过电阻配置 tSS，避免对容性负载（如电解电容组）充电时产生过大冲击电流；
优化过流保护阈值，可通过外接电阻调节 OCP 阈值，适配不同功率的负载。
楼主模块用的 MPM38222 支持恒定导通时间（COT）控制，这个技术点特别值得深入研究！COT 控制的核心优势是快速瞬态响应，不需要复杂的补偿网络，特别适合多通道、大电流变化的场景（比如工业控制中的电机驱动、AIoT 设备的突发负载）。可以深挖：不同工作频率（600kHz/800kHz/1000kHz）对效率和纹波的影响，如何通过频率配置平衡效率与 EMC 性能；软启动时间（tSS）的配置逻辑，不同负载下的最优 tSS 参数是什么。
另外，芯片的全集成保护功能（OCP/OVP/OTP）也值得探索：过流保护的响应时间是多少？过压保护的阈值精度如何？非锁存保护的复位条件是什么？这些细节能帮助更好地发挥芯片性能，也能为特殊场景（如医疗设备、精密仪器）的电源设计提供参考。
AI 智能自适应电源：结合边缘 AI 算法，让模块实时监测负载的功率需求，自动调整工作频率、输出电压和软启动参数，比如给 CPU 供电时，根据 CPU 负载动态调节电压，兼顾性能与功耗；
物联网互联电源矩阵：将多通道模块组网，通过云端远程监控每路电源的工作状态，支持故障预警、远程启停和参数配置，用于数据中心、分布式储能系统；
集成储能 + 快充功能：搭配小型超级电容，在电网断电时自动切换到储能供电，同时支持快充协议（如 PD），成为 “应急 + 快充” 二合一模块，适配笔记本、无人机等设备；
生物兼容电源：优化低功耗和电磁兼容性，用于可穿戴医疗设备（如血糖仪、心脏监测仪），多通道分别为传感器、处理器、无线通信模块供电，确保设备长期稳定运行。
总之，楼主的作品已经很优秀了，以上是我结合实操的一些思考，希望能帮到大家～ 也期待楼主后续分享更多调试数据和实际应用场景，一起交流进步！
