一、 作品简介
使用MPS设计的一款多电压输出的电源模块，用到了MPS的MPM3683-10、MPM3683-20、MPM3685和MPM38222是四款IC，其中这四个IC都各具特色， 可以应用于不同电路和大功率的电路中，下面我来介绍一下我的电源的具体介绍与功能。

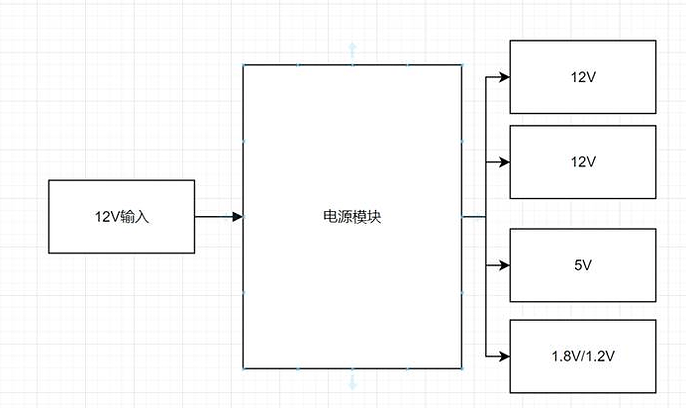

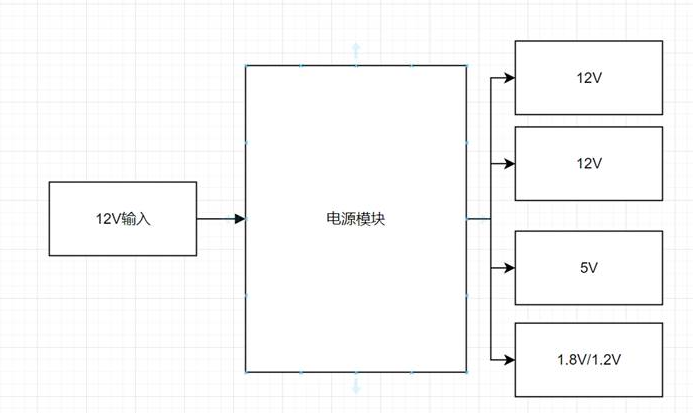

二、系统框图
三、各部分功能说明
MPM3683-10
输入电压范围：2.7V至16V（带外部3.3V偏置），4V至16V（带内部偏置或外部3.3V偏置）
输出电压范围：0.6V至5.5V
输出电流：连续输出电流可达10A
特性：采用恒定导通时间（COT）控制方案，提供快速瞬态响应；通过MODE引脚可设置工作开关频率为600kHz、800kHz或1000kHz；具有可配置软启动时间（tSS）和开漏电源正常（PG）信号；提供全集成非锁存保护，包括过流保护（OCP）、过压保护（OVP）和过温保护（OTP）
封装：FCM LGA-29（7mmx7mmx4.4mm）
MPM3683-20
输入电压范围：与MPM3683-10相同
输出电压范围：与MPM3683-10相同
输出电流：连续输出电流可达15A，峰值电流为20A
特性：与MPM3683-10相似，但输出电流更大
封装：FCM LGA-29（7mmx7mmx4.4mm）
MPM3685
输入电压范围：2.7V至16V（带外部3.3V VCC电压），4V至16V（内部或外部VCC）
输出电压范围：0.6V至5.5V
输出电流：连续输出电流可达15A，峰值电流为20A
特性：采用恒定导通时间（COT）控制，提供快速瞬态响应；通过MODE配置可设置工作频率为600kHz、800kHz或1000kHz；具有可配置软启动时间（tSS）和开漏电源正常（PG）信号；提供全集成非锁存保护功能，包括过流保护（OCP）、过压保护（OVP）和过温保护（OTP）
封装：紧凑型FCM ECLGA-33（5mmx5mmx2.76mm）
MPM38222
输入电压范围：2.7V至6V
输出电压范围：低至0.608V
输出电流：双路2A输出电流
特性：集成电感的45µA低静态电流双通道降压开关变换器；峰值效率>93%，轻载效率>80%；全方位保护功能包括逐周期限流保护和过温关断保护
封装：小型表面贴装的QFN-14（4mmx4mmx1.6mm）
