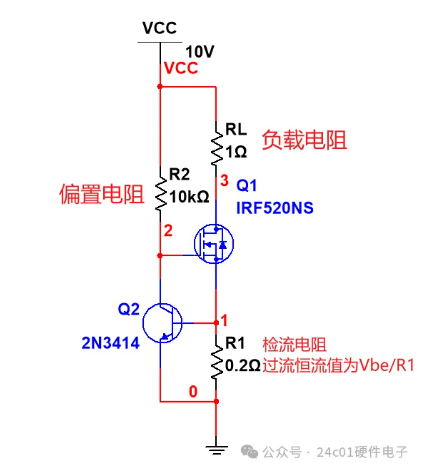

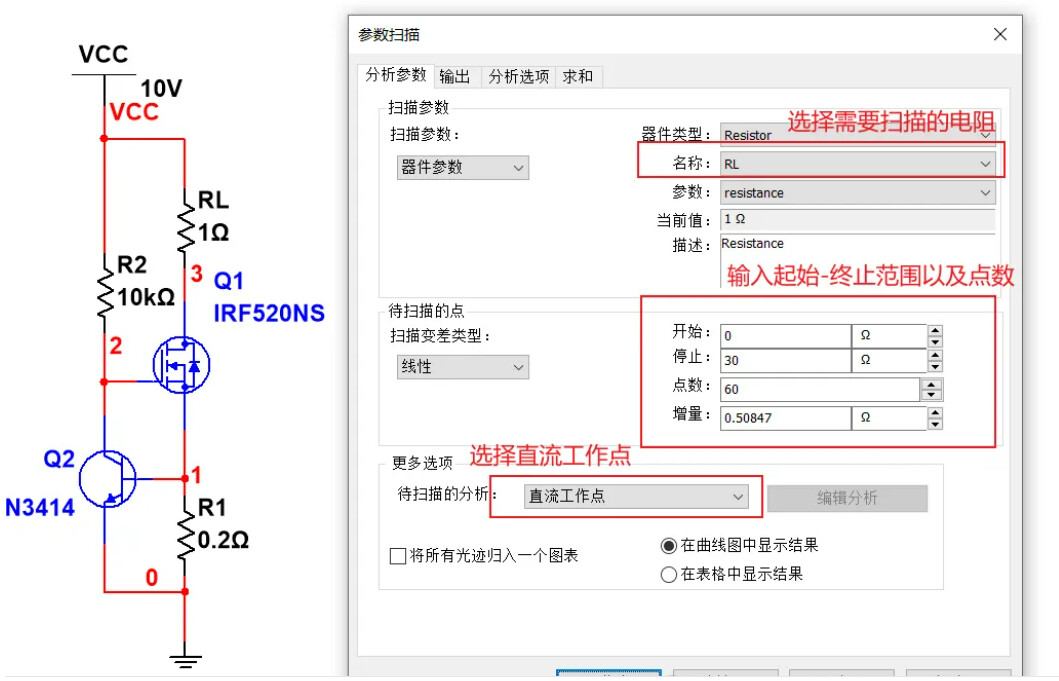

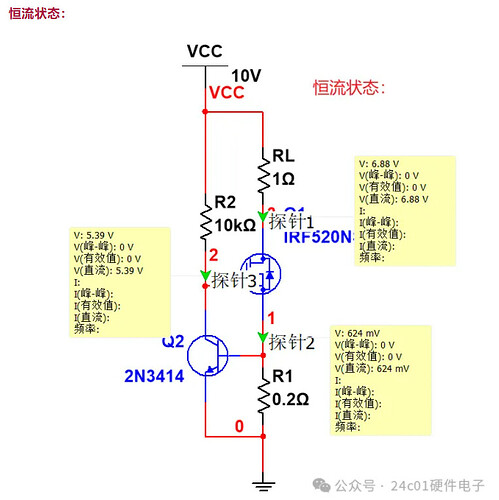

今天看到了这个双管恒流电路，仿真一下并分享给各位同好。之所以叫他过流恒流，是因为他的负载电流I不超过Vbe/R1的时候，负载电流是I；当负载电流继续变大，电流I有要大于Vbe/R1的时候，Q2会对Q1进行调整，让负载电流维持在Vbe/R1。比如下图，设置的过流恒流值为Vbe/0.2，大概350mA左右的样子。

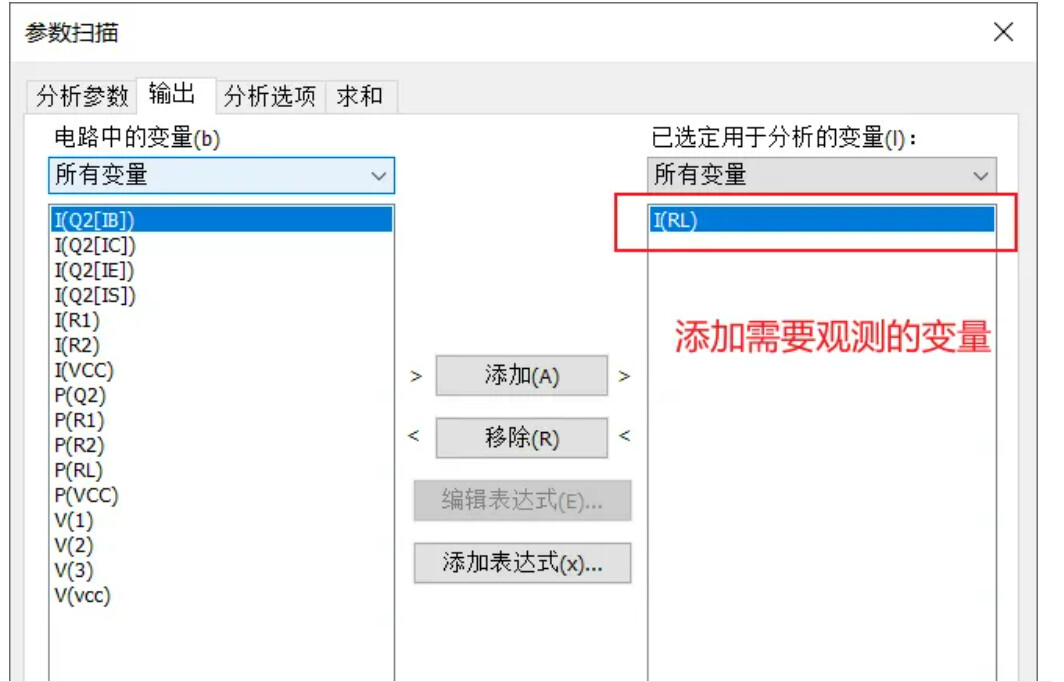

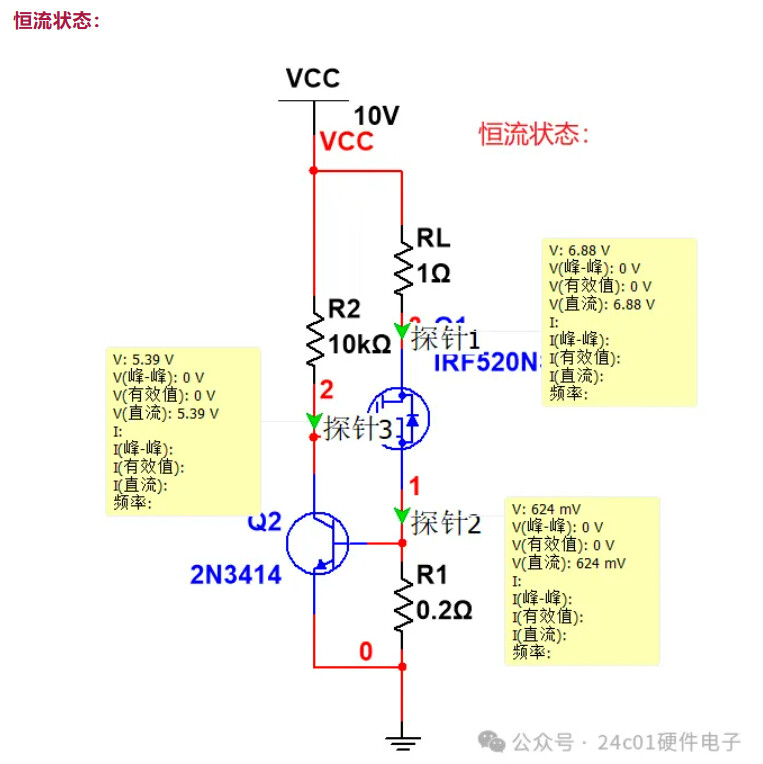

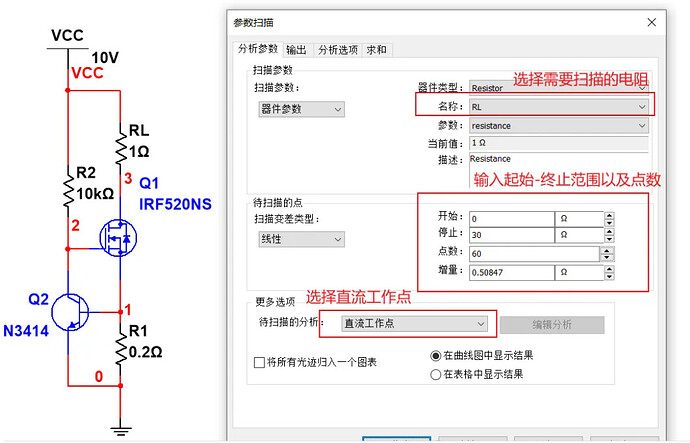

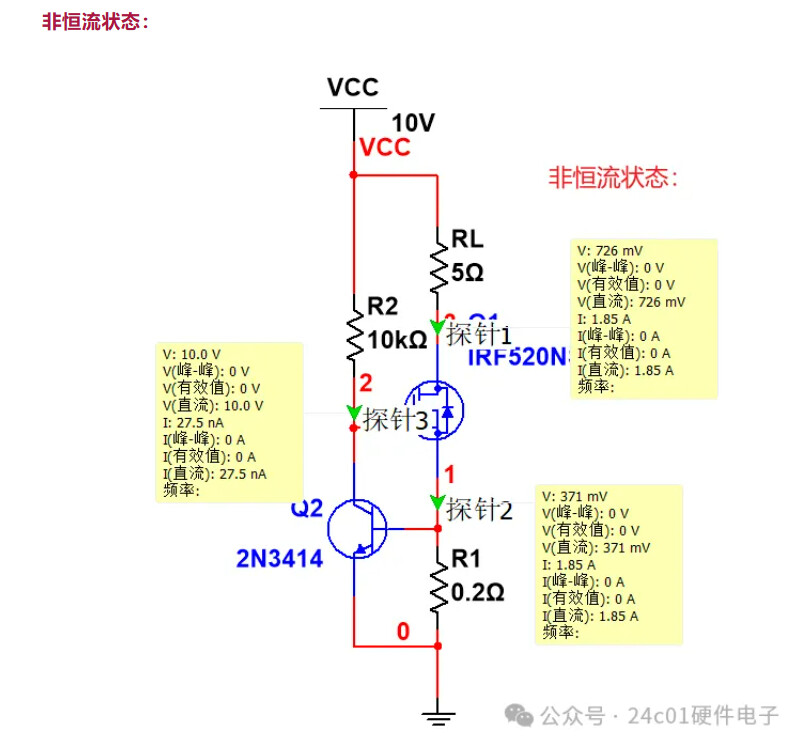

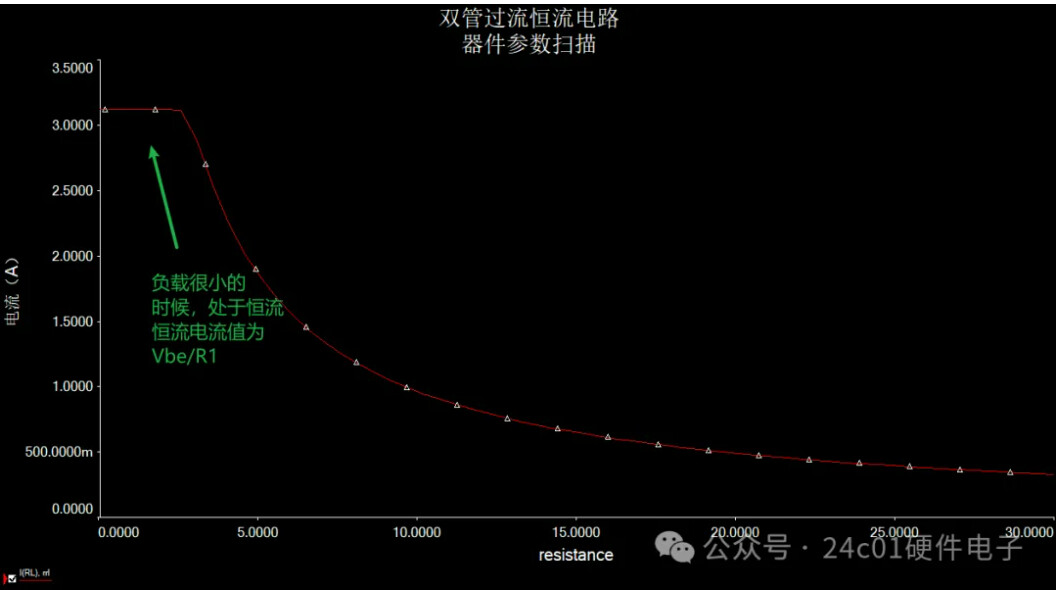

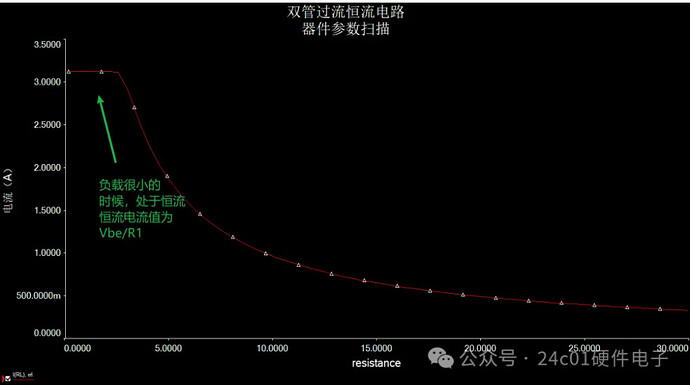

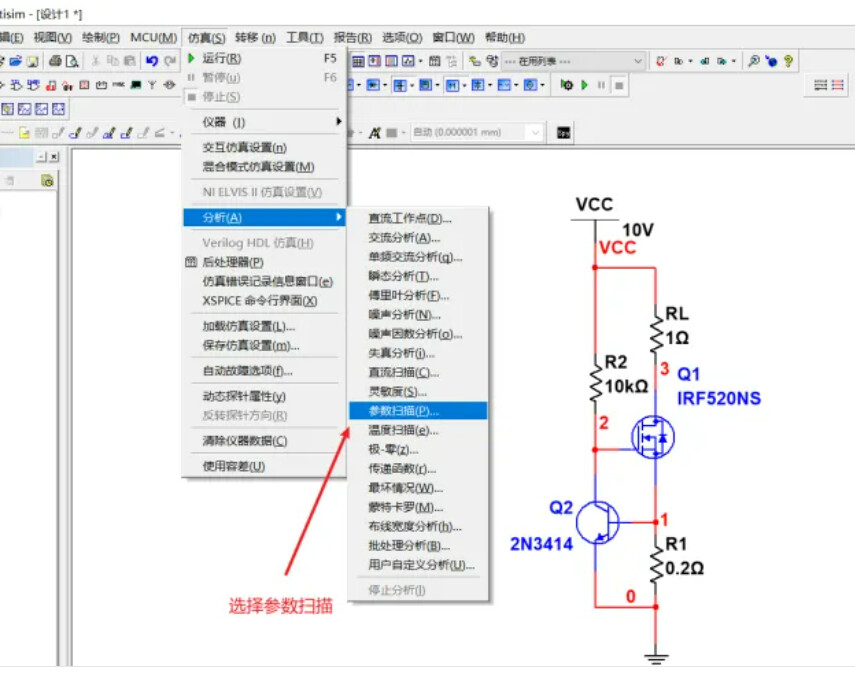

点击仿真，出现仿真结果，横坐标为电阻RL的扫描范围，纵坐标为流过负载电阻的电流值。根据仿真，我们可以看到在负载电阻很小的时候（负载电流很大的时候），电流为恒流值，大概为Vbe/R1，此时MOS管Q1和三极管Q2都处于线性区，由于流过MOS的电流很大，所以需要格外注意MOS管的功耗；当负载电阻变大到一定程度后，R1上的压降小于三极管Q2的Vbe，三极管Q2不工作，MOS管正常导通。

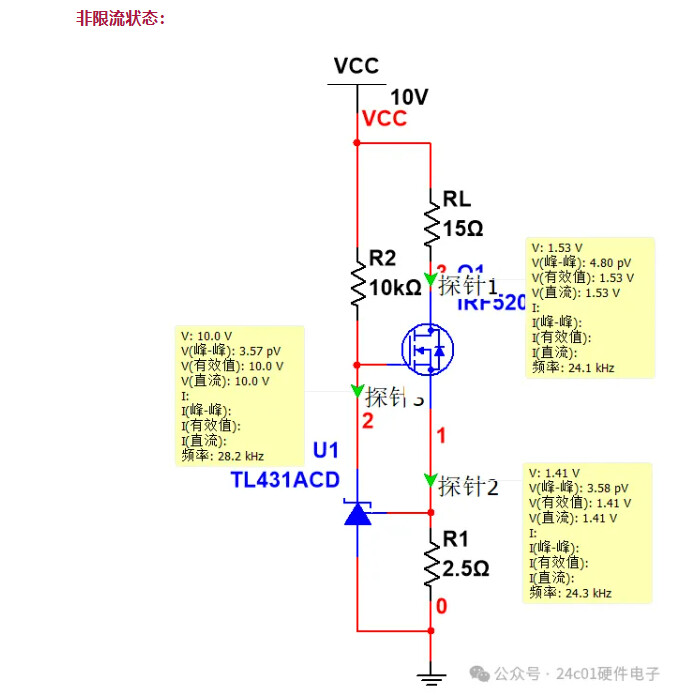

上面的电路当然也是有缺点，即Vbe不是很准确，受温度，Ic等参数的影响较大，那么其实也可以将Q2三极管升级一下，换成一颗基准源TL431，这样Vbe就可以替换为一个比较准的基准源，从而提高精度。

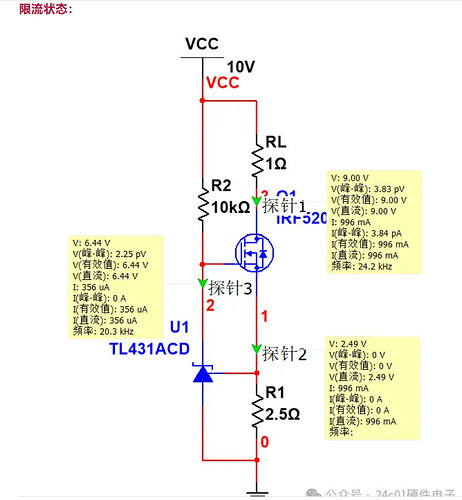

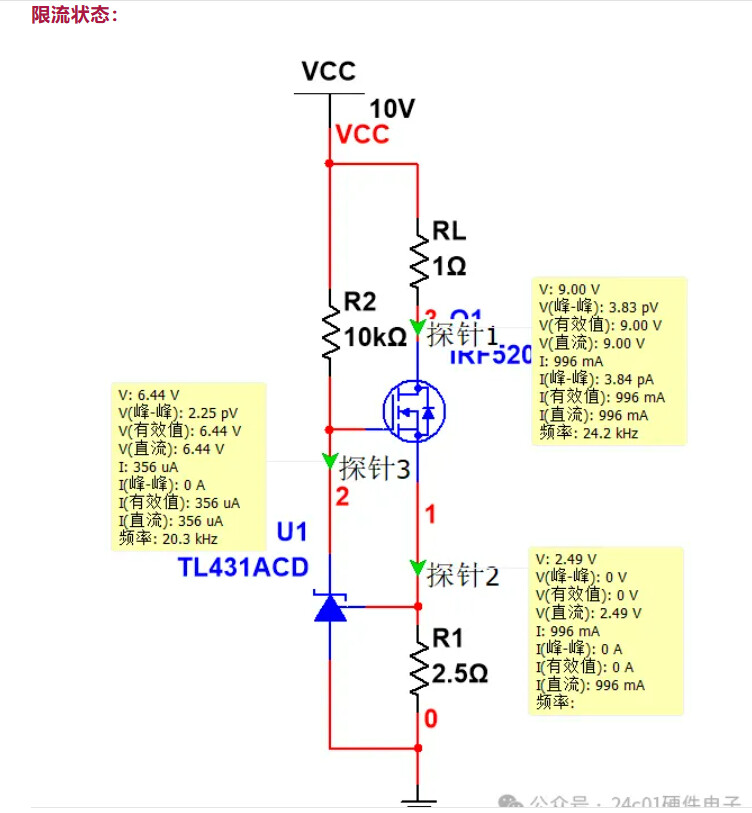

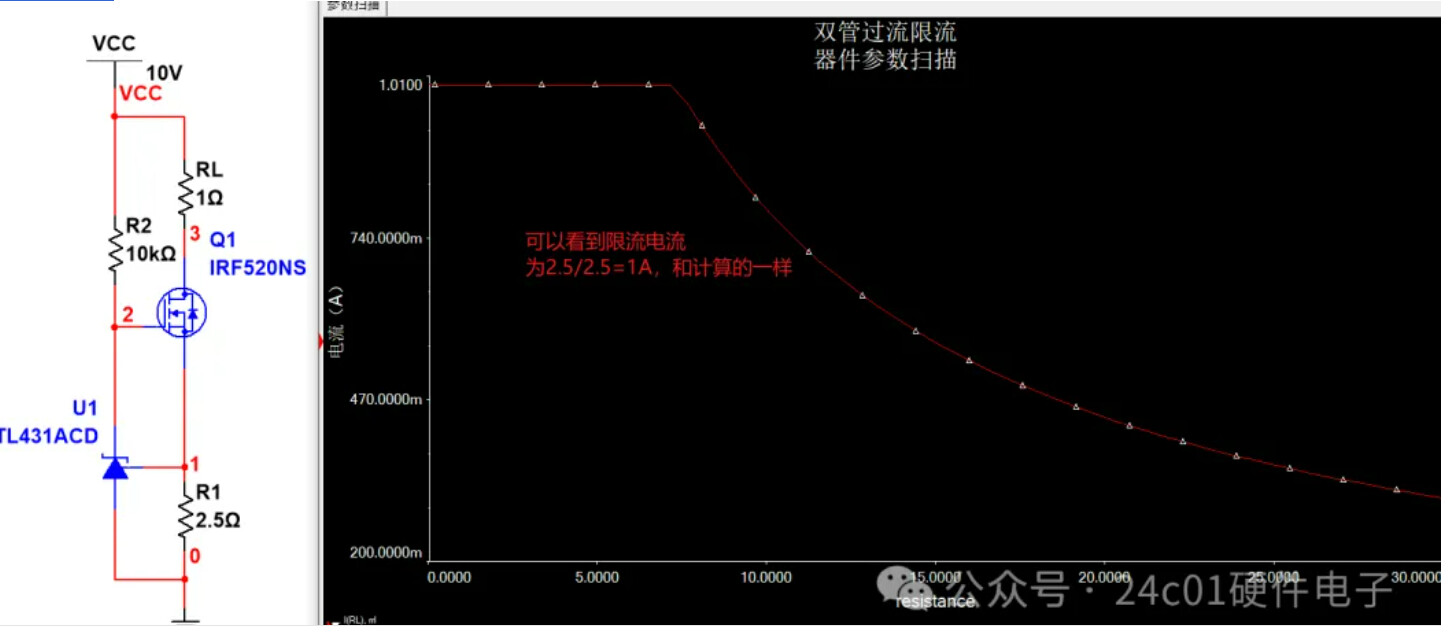

改造后的电路如下，设置的限流电流为2.5V/2.5=1A（Vref/Rsense），和上次一样，对负载电阻RL，进行器件参数扫描分析。可得到和之前差不多的电流曲线，横轴为负载电阻的变化，纵轴为负载电流。可以看到仿真得到的负载曲线和预设的限流值1A保持一致。
好啦，上述就是我分享的双管恒流限流电路，这个电路应该还是很好用的，很适合作为电流钳位保护。推荐给大家使用。
