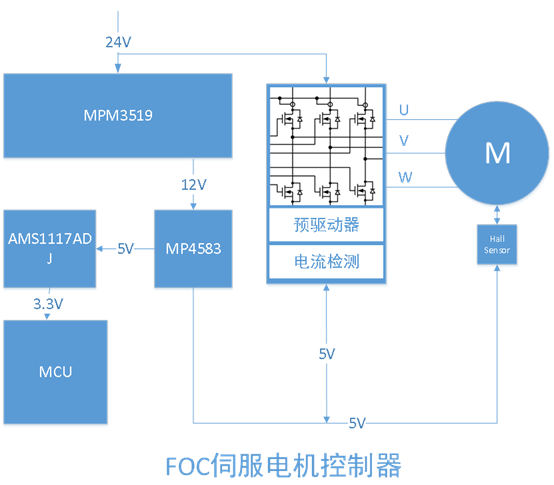

FOC伺服电机电机控制器
【创意名称】 FOC伺服电机电机控制器【必选物料】 MPM3519
方案设计：
1.MPM3519原理图设计

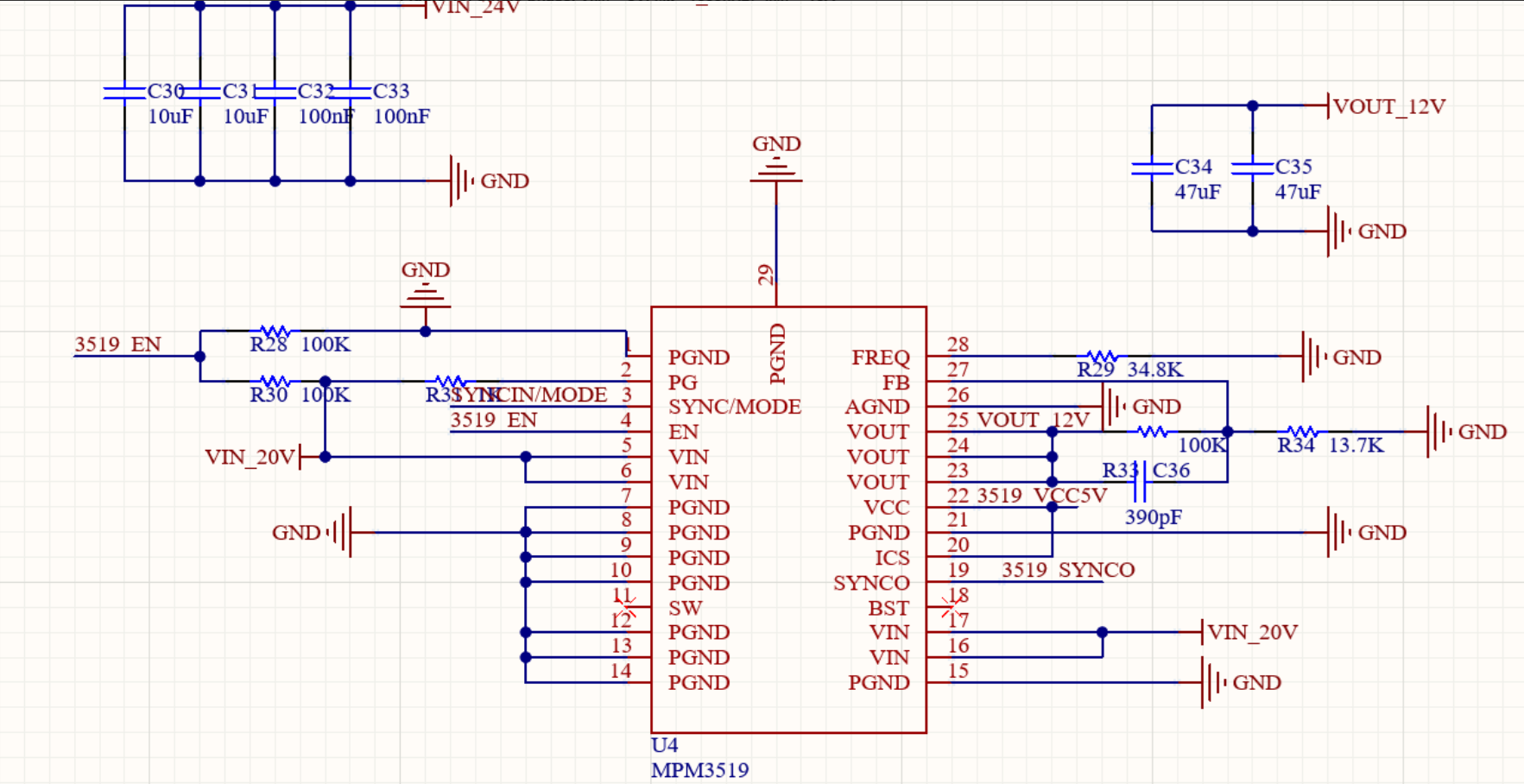

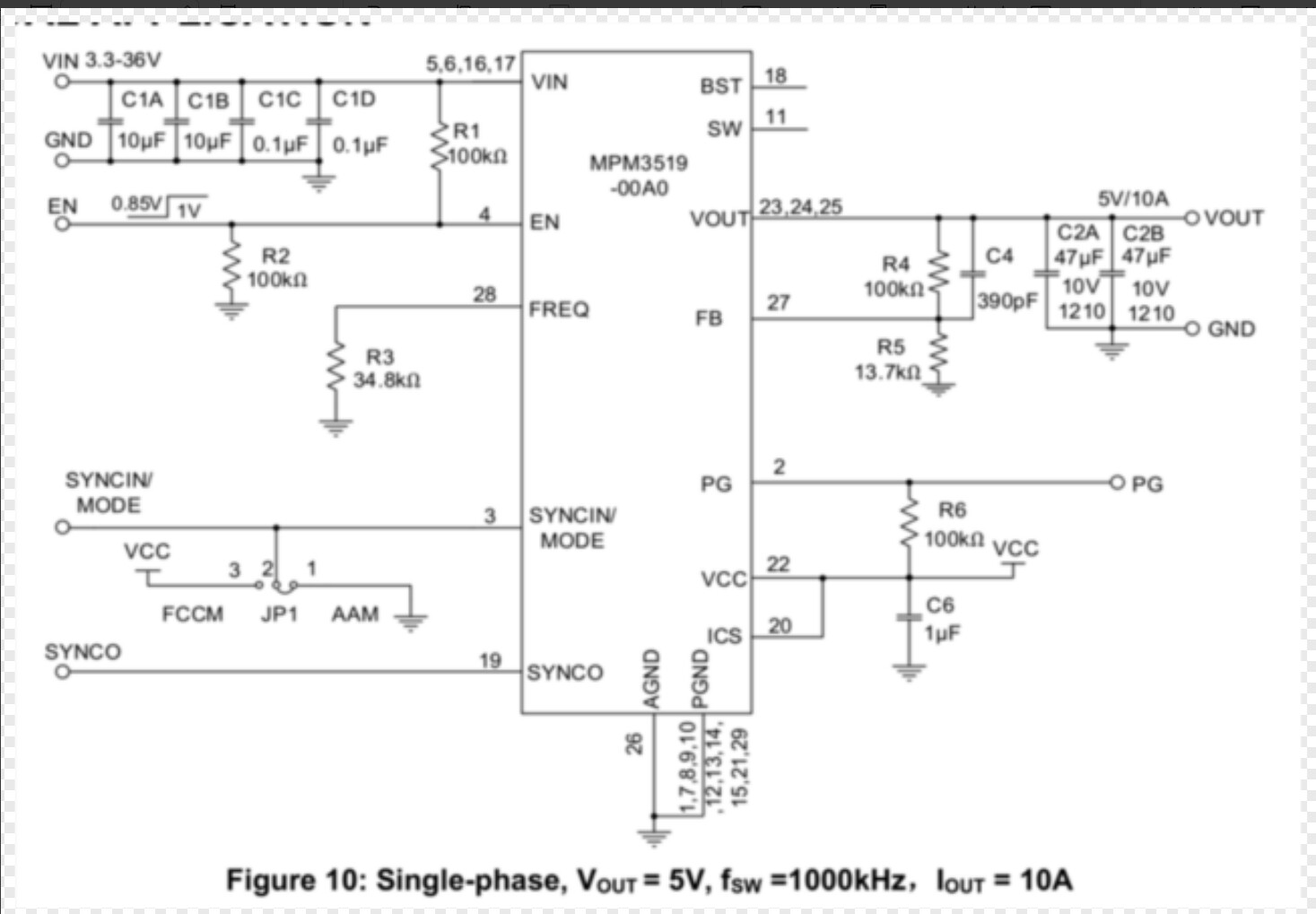

MPM3519芯片手册典型应用电路如上图所示，参考此电路进行修改得到如下24V转12V电源电路。
输入侧通过C30、C31（10uF）和C32、C33（100nF）组成电容阵列滤波，提升输入电源稳定性；使能端由R28、R30（100K）等构成电路控制芯片使能；频率设置端FREQ由R29（34.8K）接地设定开关频率；反馈端FB通过R34（5.1K）、R29（100K）分压网络实现输出电压反馈调节，保证VOUT_12V精度；输出侧C34（10uF/25V）、C35（0uF/25V）滤波，同时芯片辅助电源端VCC搭配C37（1uF）滤波，多组PGND引脚保障接地可靠性，整体完成高效的 24V 转 12V 直流降压供电。

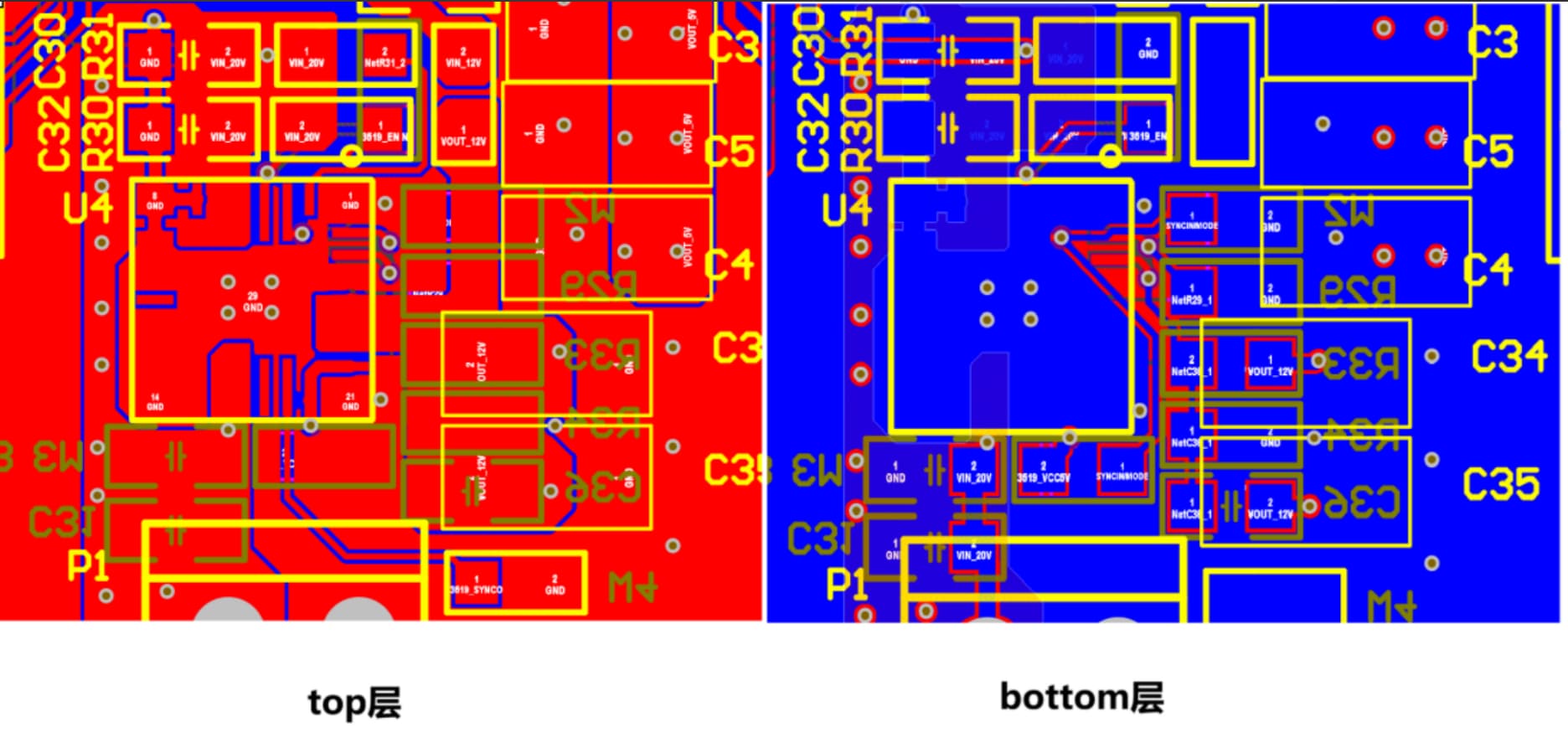

2.MPM3519 PCB设计
PCB采样2层板，参考芯片手册中PCB设计要点，本次项目中MPM3519 同步降压（Buck）PCB设计经验总结如下：
① 关键电容就近布局：将输入电容（尤其是小封装陶瓷旁路电容）、VCC 电容分别紧贴芯片的 VIN 与 PGND、VCC 与 GND 引脚放置，且电容与对应引脚的连接需短而宽，以抑制高频噪声并保障供电稳定性。
② 优化接地与大电流路径：采用大面积接地平面直接连接 PGND，若底层为地平面需在 PGND 附近增加过孔；确保 GND 和 VIN 的大电流路径短、直且宽，减少阻抗与损耗。
③ 敏感信号隔离：开关节点（SW）需远离反馈端（FB）等敏感模拟区域，避免高频噪声干扰反馈信号，影响输出电压精度。
④ 多层板电源连接强化：使用多个过孔将电源平面与内层连接，提升电流承载能力并降低阻抗，尤其适用于大电流场景。
⑤ 输出滤波网络紧凑布局：输出电容应靠近芯片输出端（VOUT）和接地端，且输出回路（包括电感、电容）的布线需短而宽，减少纹波与噪声辐射。
⑥ 散热设计强化：芯片裸露焊盘（若有）需通过过孔与接地平面连接，增大散热面积；功率器件（如电感、续流二极管）周围预留足够铜皮，避免局部过热影响可靠性。
3.MPM3519 元器件选型
MPM3519同步降压（Buck）外围电路元器件选型重点关注以下几个方面，其它元器件选型可参考芯片手册。
输入和输出侧电容：
输入电容需选耐压 35V 以上的 X5R/X7R 陶瓷电容，用于抑制高频噪声并稳定输入；输出电容选 25V 耐压的 X5R/X7R 陶瓷电容，需考虑直流偏压下容值衰减，同时保证容值满足纹波和瞬态响应要求，且所有电容均需紧贴对应引脚布局以减小寄生参数。
推荐型号：
① 输入 10μF 电容：CL32B106KBJNNNE（10μF，50V，X7R，1210 封装）或CL32A106KBJNNNE（10μF，50V，X5R，1210 封装）；
② 输入 100nF 电容：村田 CC0805KRX7R9BB104（100nF，50V，X7R，0805 封装）或C2012X5R1H104K085AA（100nF，50V，X5R，0805 封装）；
③ 输出 47μF 电容：HGC1210R5476M250NSVK或TAJD476K025RNJ钽电容（47μF，25V，X5R，CASE-D-7343-31(mm)封装）。
4.测试波形

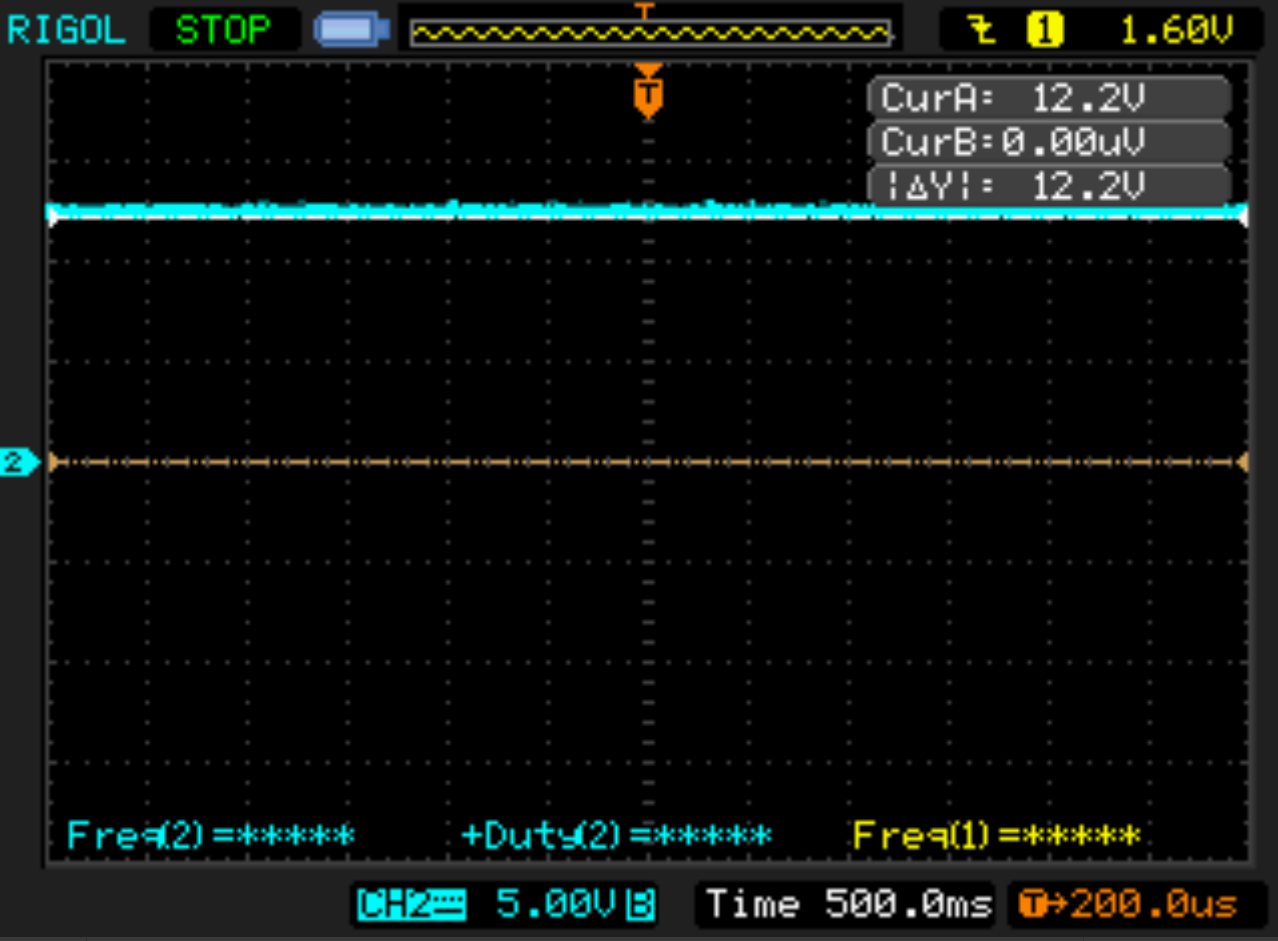

输出电压12V波形

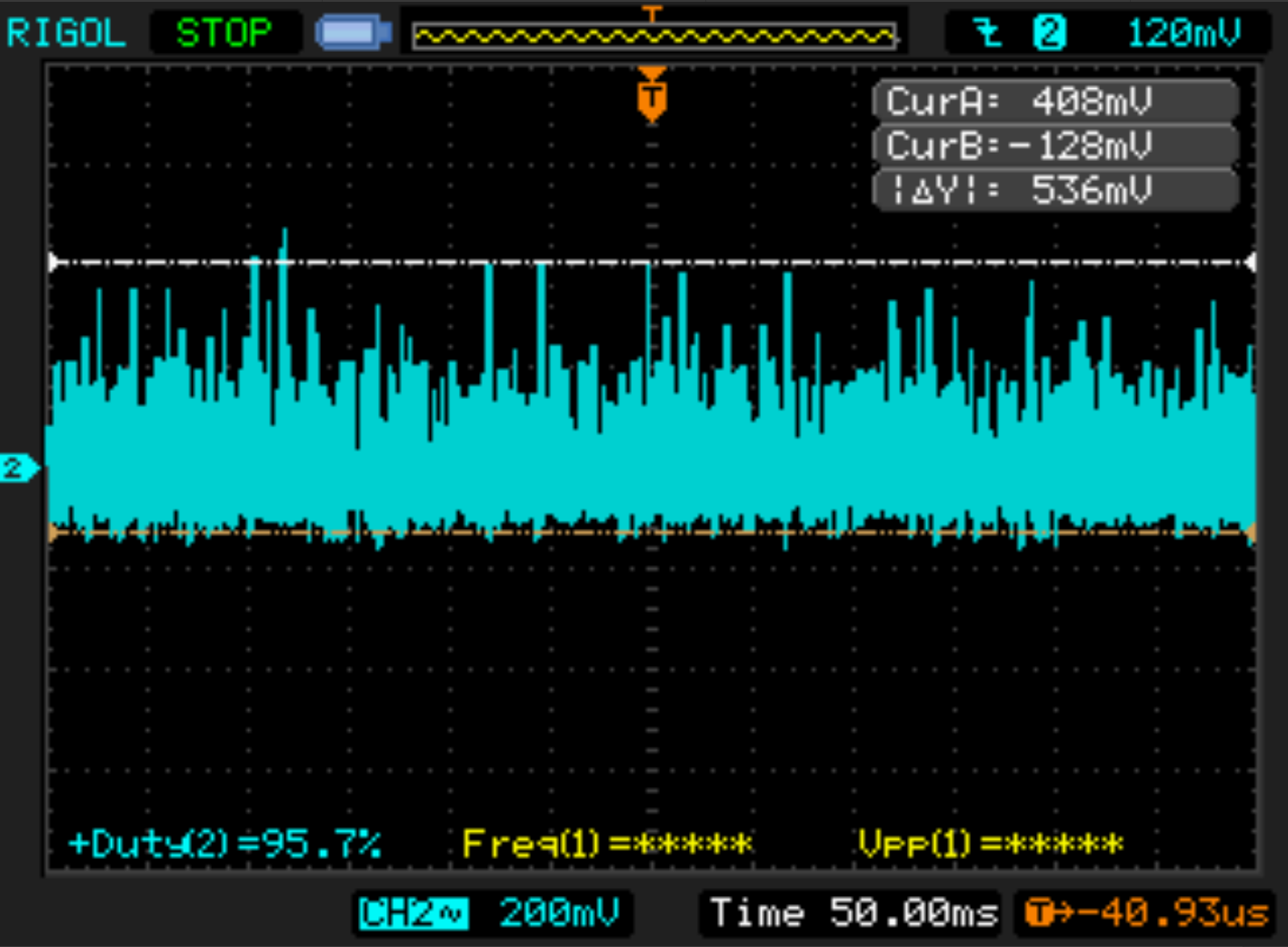

输出纹波波形

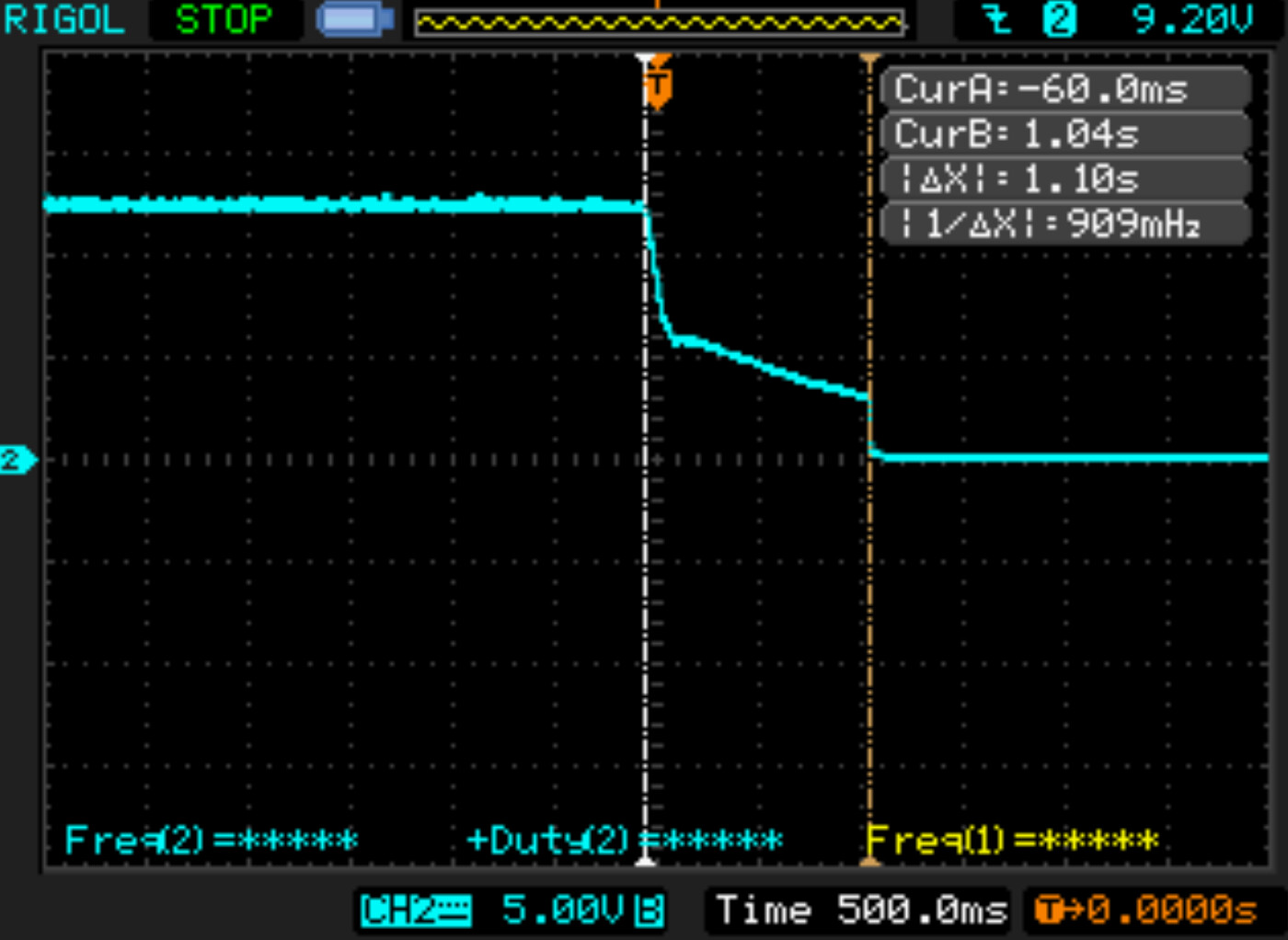

断电时序波形

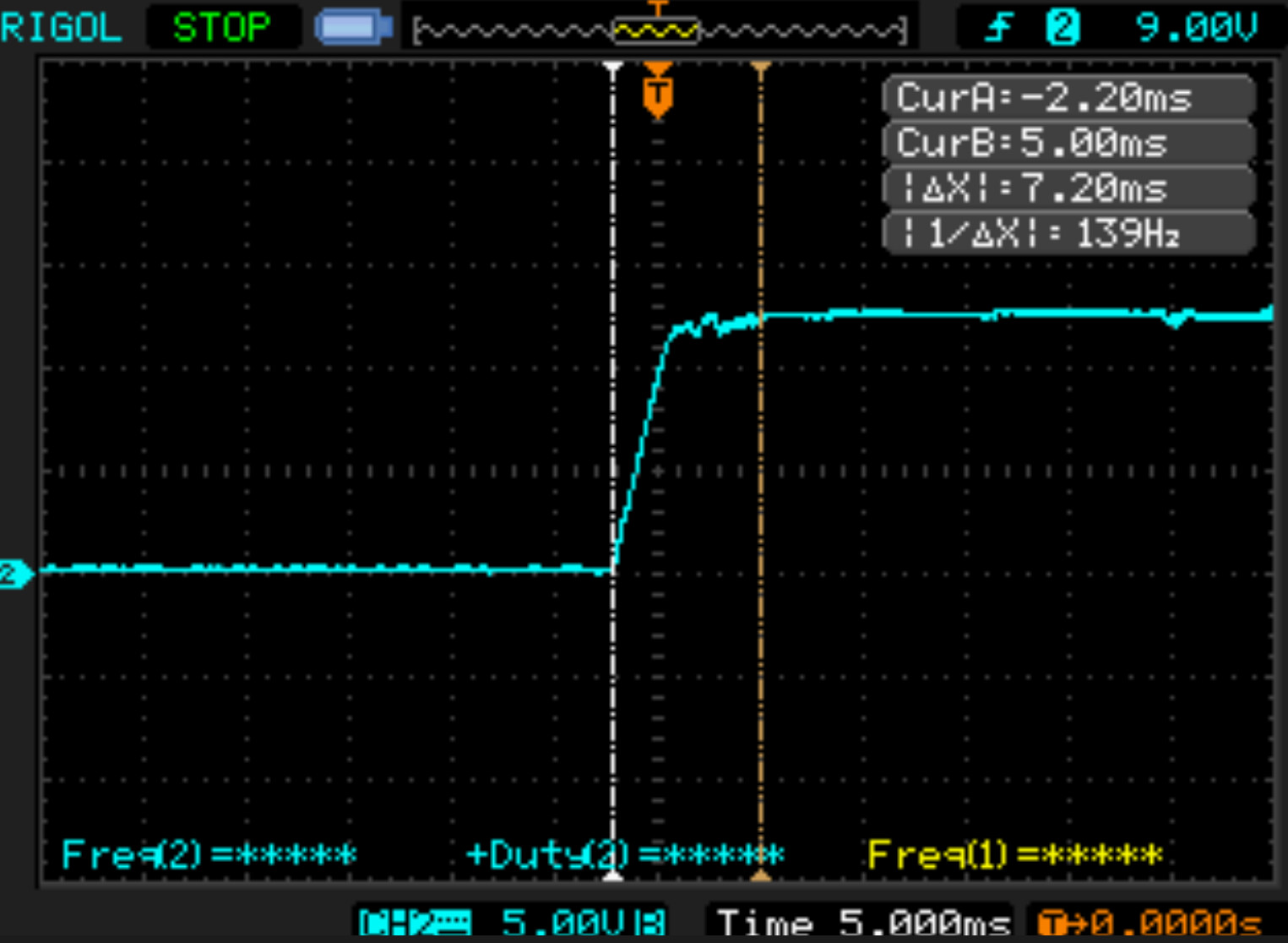

上电时序波形
