项目概述
本项目设计并实现了一款基于ESP32-C6主控的口红型便携可调电源系统。该设备核心功能是提供多路稳定、可调的直流电压输出，并能通过彩色LCD屏实时监控各路输出的电压和电流数据，适用于嵌入式开发、电路板调试和电子实验等场景。

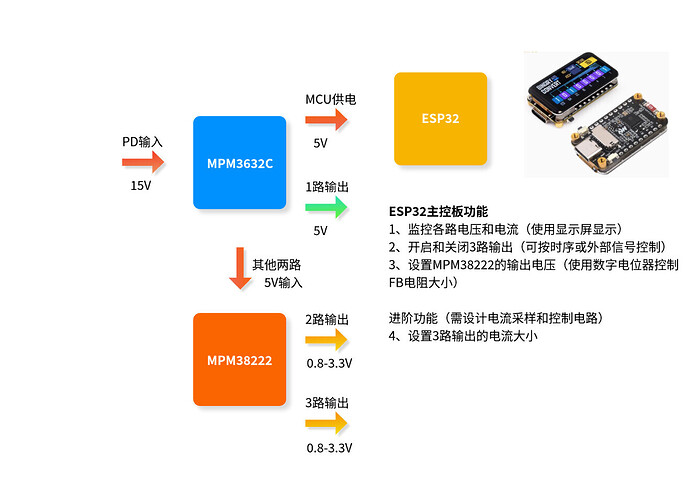

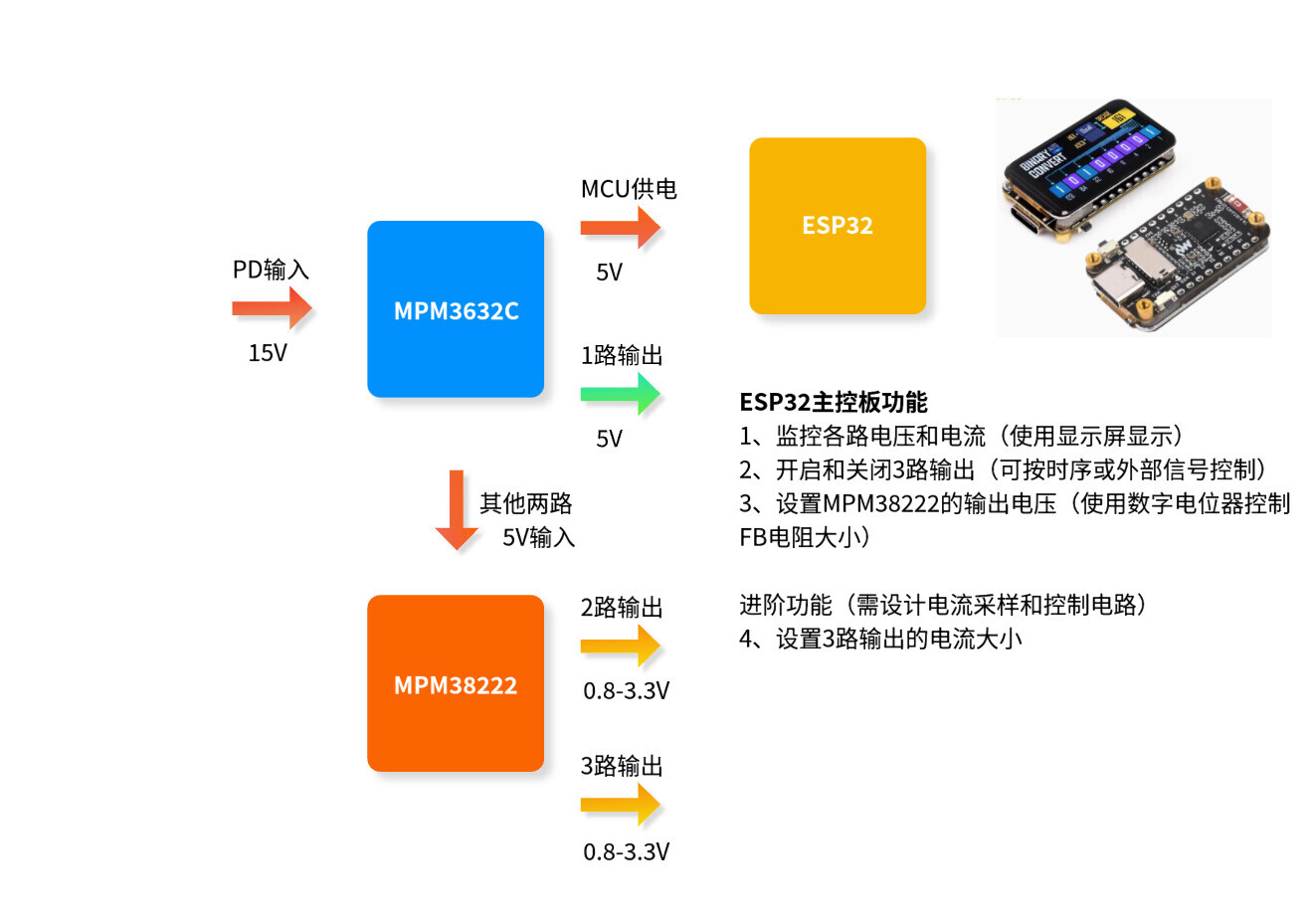

系统架构与工作流程
下表清晰地展示了系统的电源转换路径与数据采集架构：
| 功能模块 | 核心芯片/部件 | 主要功能与参数 |
|---|---|---|
| PD诱骗与主供电 | CH213 | 从USB-C接口的VBUS诱骗出12V电压，作为系统主供电，并提供两路12V输出 |
| 一级电压转换 | MPM3632CGQV-Z | 将12V主供电高效降压至5V，为系统提供二级供电及两路5V输出 |
| 二级电压转换 | LDO | 将5V电压转换为3.3V，为监测芯片（INA3221）和数字电位器供电。 |
| 可调电压输出 | MPM38222GR-Z | 接受5V输入，通过数字电位器调节反馈（FB），生成两路1V至3.6V可调的低压电源。 |
| 数据采集 | INA3221 × 2 | 高精度测量2路12V、2路5V、2路可调输出，共计6个通道的实时电压和电流值 |
| 主控与显示 | ESP32-C6 + 1.47寸LCD | 核心控制器，负责处理数据、驱动显示界面，并通过数字电位器控制输出电压。 |
项目关键特性
-
高度集成与便携性（目前处于方案设计阶段， PCB打样中，暂时不考虑体积和外形设计， 最终版本再优化成长条形）：采用“口红电源”的紧凑设计理念，将所有功能集成于小巧机身内，便于携带和使用。
-
智能可调与实时监测：通过ESP32-C6精确控制两路电压输出，并利用INA3221实现对所有输出通道电压和电流的高精度监测与数据记录。
-
高效电源管理：采用MPM3632CGQV-Z等高效电源芯片，确保电压转换效率并减少发热。
潜在应用场景
-
嵌入式开发：为单片机、传感器模块等提供多种电压供电并实时监测功耗。
-
电路板调试与维修：替代笨重的台式电源，快速提供所需电压，方便排查电路问题。
-
电子教学与实验：作为便携实验平台，帮助学生理解电源管理和电路特性。
主要电路模块构成如下：

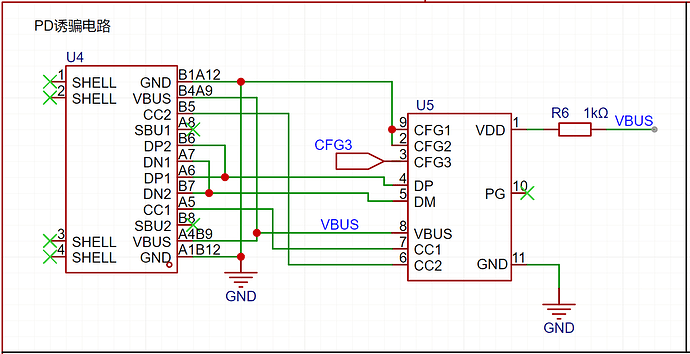

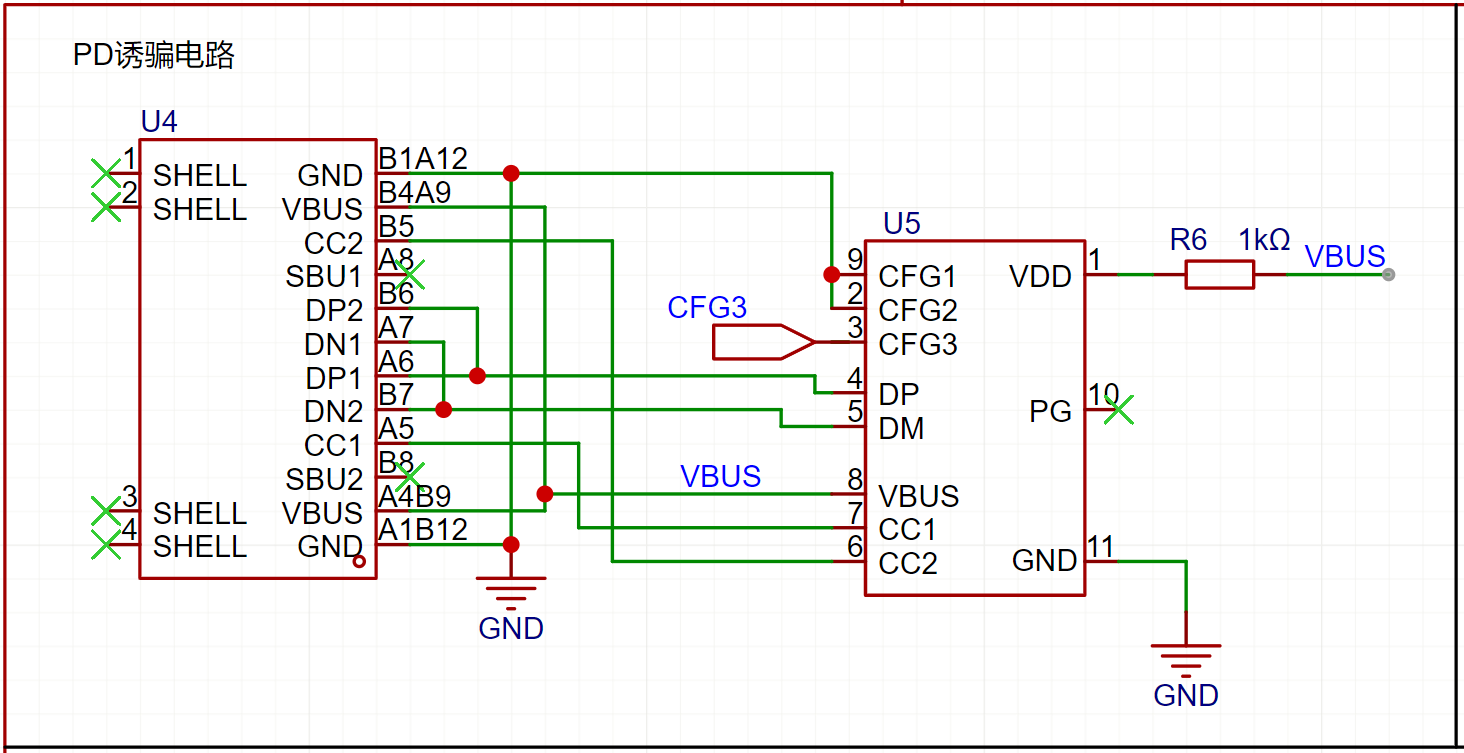

1、PD诱骗部分，使用常见的ch213诱骗方案，由于最终电压可设置为9V或者12V（CFG3引脚引出由ESP32控制最终PD电压），R6采用0805封装的电阻，避免封装过小功率不足。

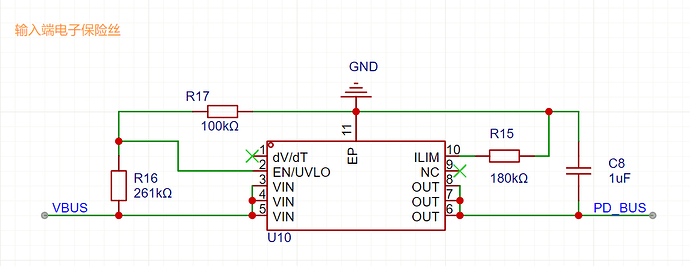

2、输入端电子保险丝，考虑到软件设计短路保护太麻烦，直接使用一个电子保险丝在PD诱骗电压后。

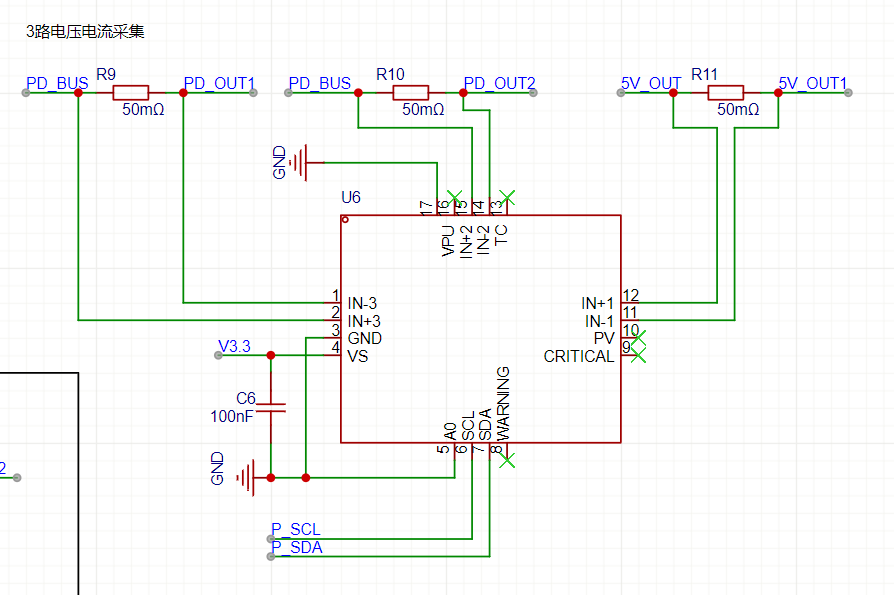

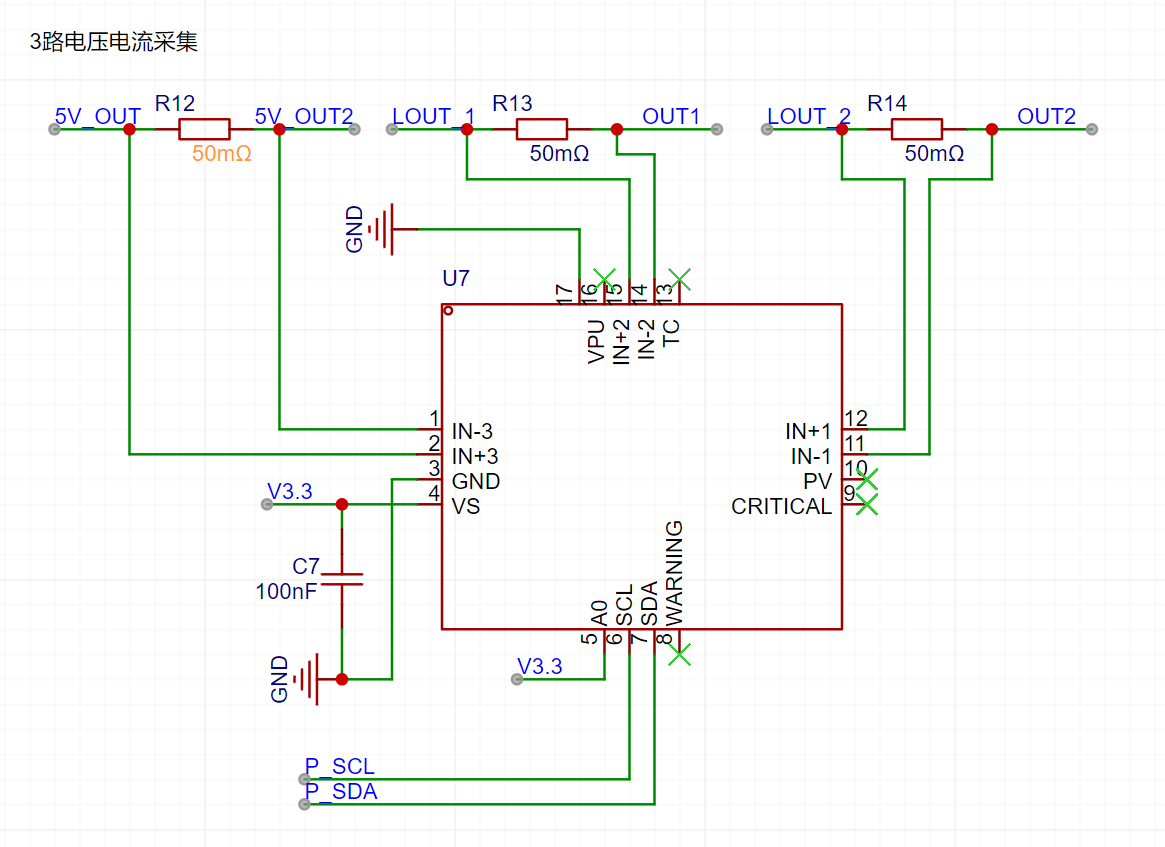

3、2个INA3221实现一个6路电压和电流的数据采样功能，配置成不同的I2C地址方便esp32管理。

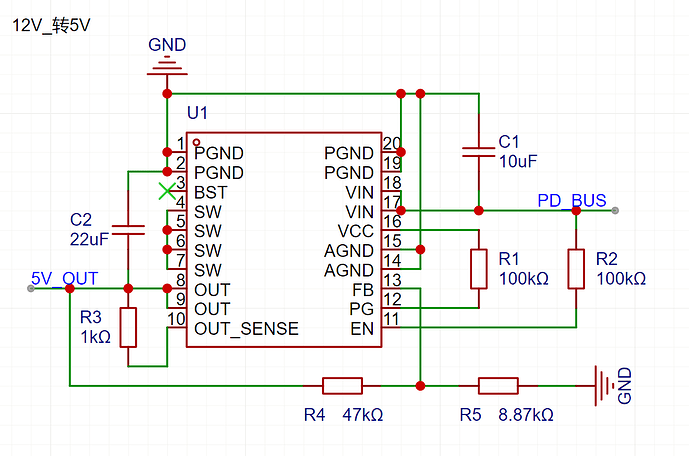

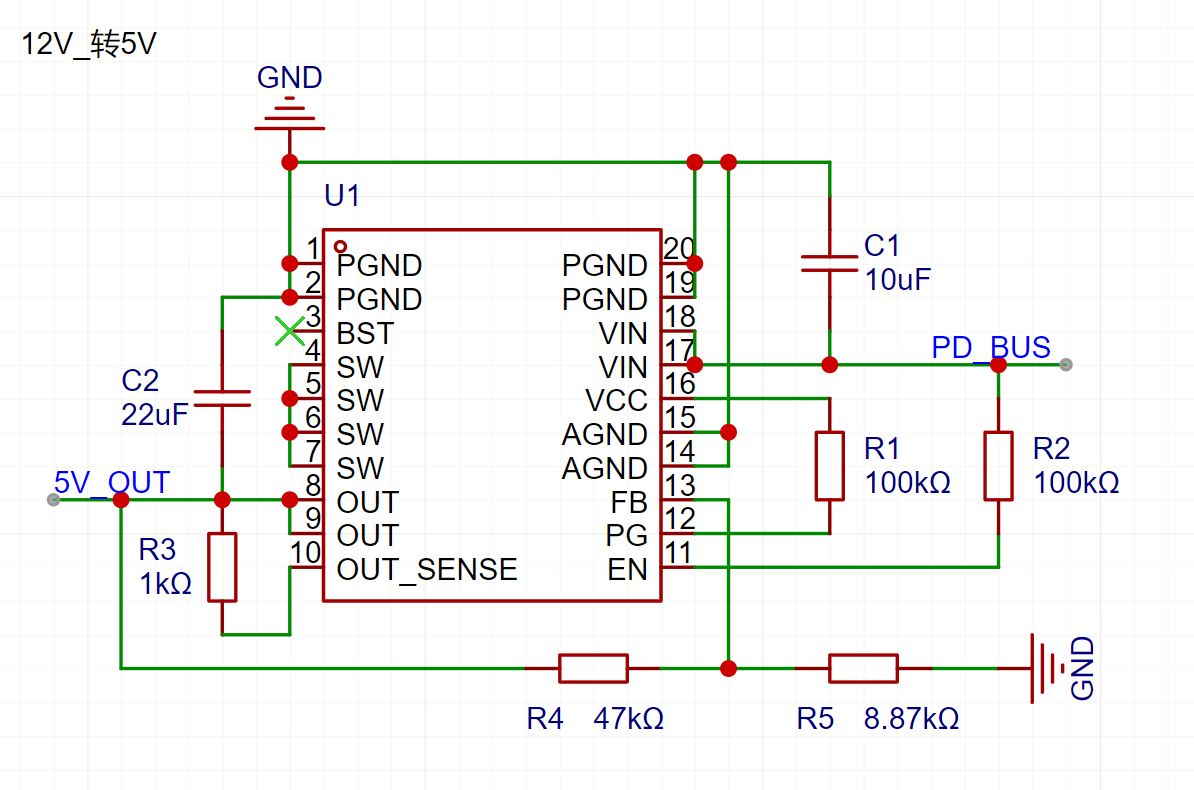

4、12V转5V电路，使用MPM3632CGQV-Z来实现，集成了MOS，外围电路非常简单。

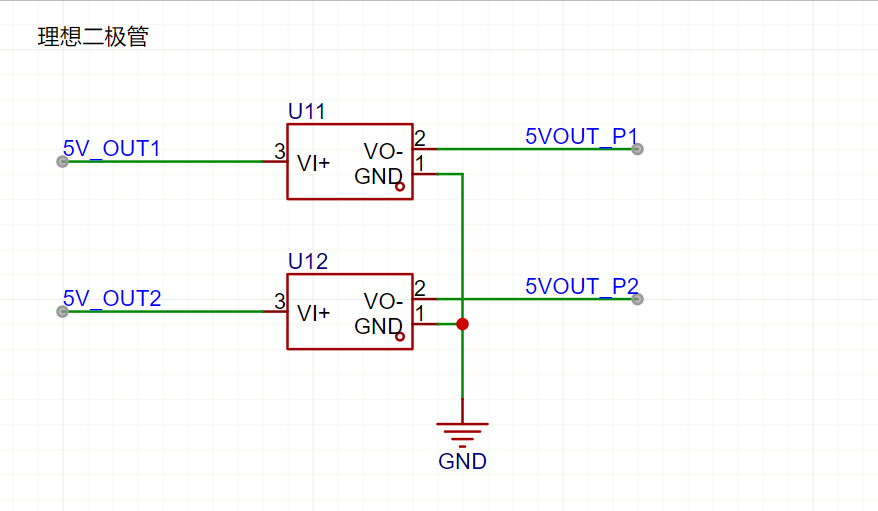

5、2路5V输出使用理想二极管+电子保险丝，这里考虑的是，万一某一路短路，可以通过电子保险丝快速切断输出，保证板子上的INA3221可以正常工作。

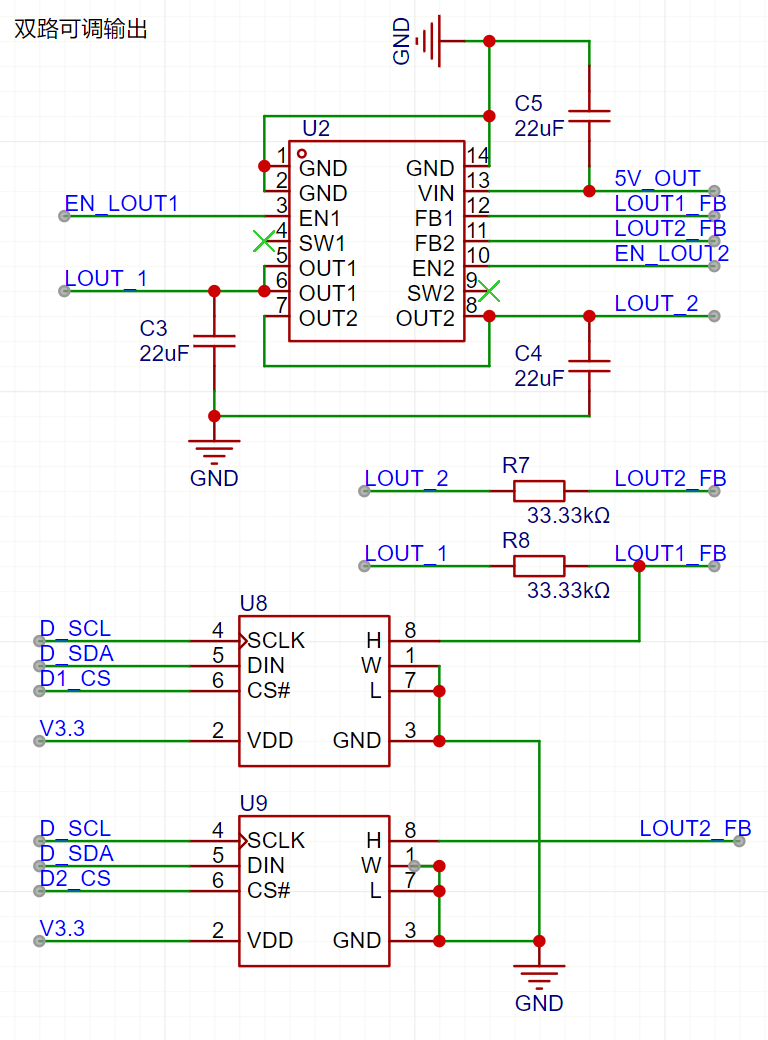

6、2路可调的低压输出通道，这里使用了2个100K欧的数字电位器来实现两路低压电压的调整。
这种配置将数字电位器放在下端作为可调电阻。我们需要先为一个固定值的上端电阻（Rtop），并计算出数字电位器（Rbot）的阻值变化范围。
-
计算依据：公式变换为 Rbot=Rtop/(Vout/0.608 -1)，假设Rtop固定为64.47KΩ
-
为输出 1.0V： Rbot=Rtop/(1.0/0.608 -1)。设此时数字电位器阻值设置为（100kΩ），
-
为输出 3.6V： Rbot=Rtop/(3.6/0.608 -1)， 此时数字电位器阻值应设置为13.1KΩ
-
-
方案评估：此配置利用数字电位器阻值减小时输出电压升高的特性，理论上可以实现1V到3.6V的调节。
该方案仍需实际测试才知道实际结果怎样，等PCB收到后再焊接测试。

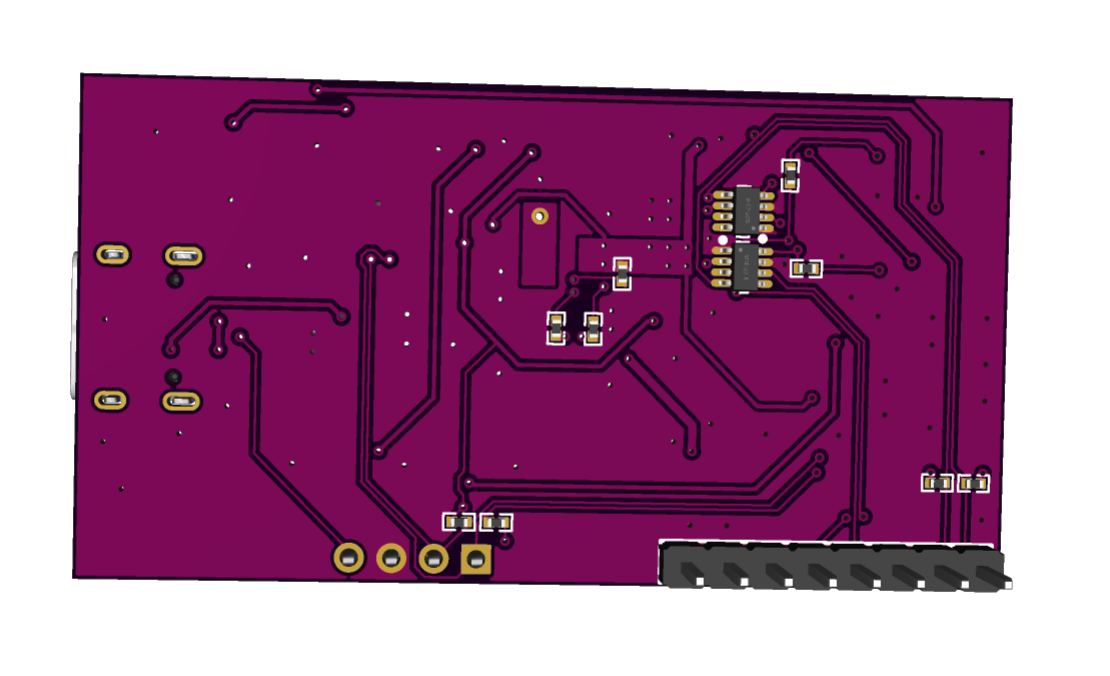

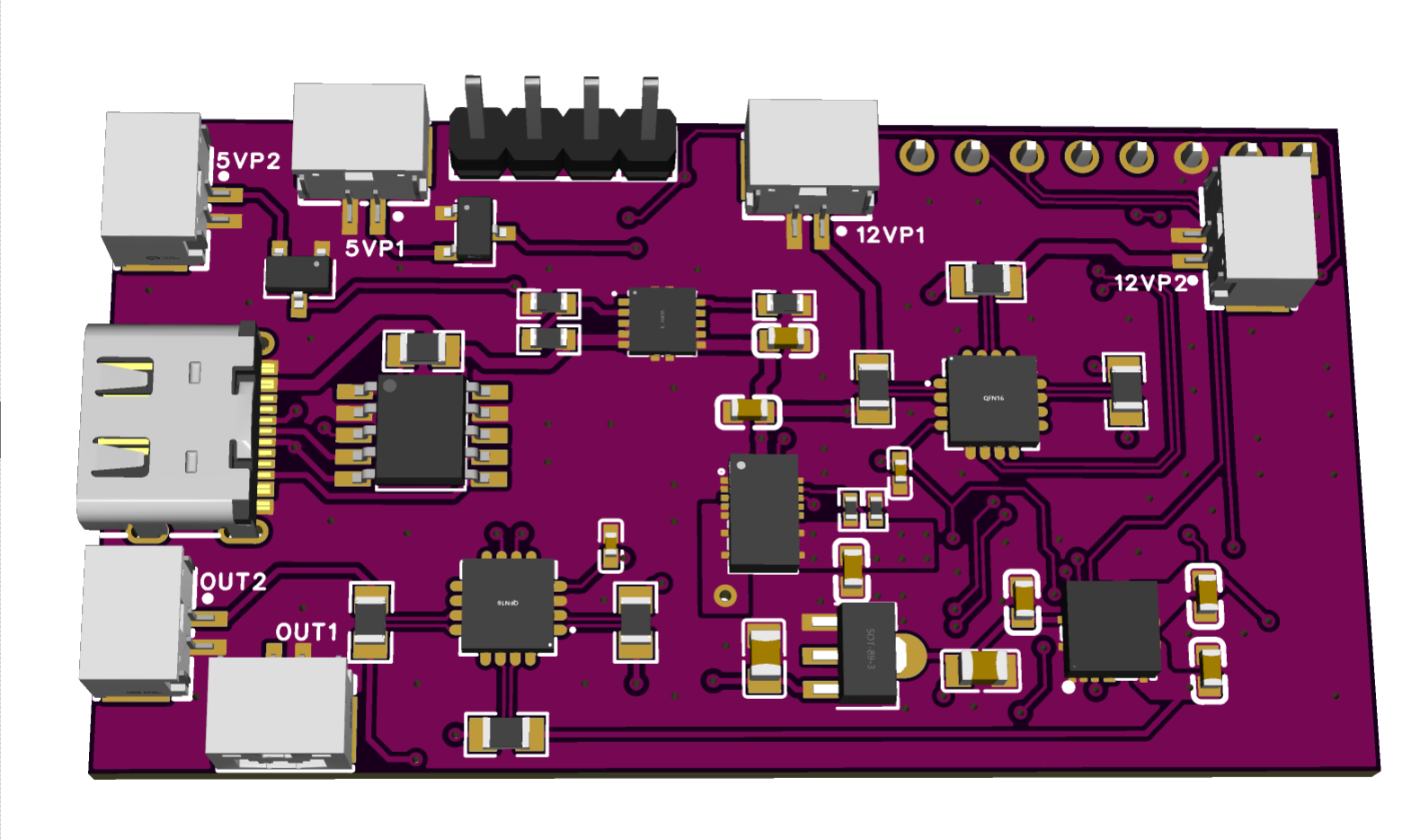

板子的PCB预览图如下
软件方面，已经使用INA3221测试模块实现了基本的电压电流数据读取，稳步开发中。
