BON测试11到13V范围内PASS，现在出现一台客退输出14.4V。示波器抓取电压无过大的上电过冲无过大毛刺，但是后端耐压30V的LDO上电后击穿，同一块板直流电源供15V不会击穿。我该如何排查问题？
2025/11/27编辑
重新出现另外一台客退复现。

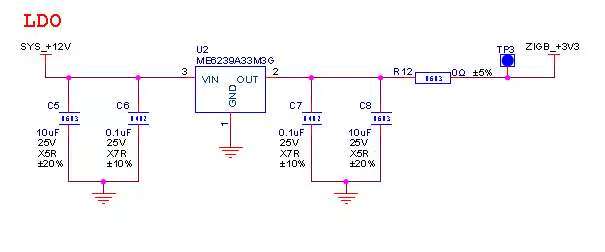

量TP2的电压输出13v，过后端ldo输出0v，然后我把ldo输出连接后端R12的0Ω电阻拆掉，测了下ldo输出还是0v，然后换了个新ldo，TP2变成输出14.5v，ldo击穿，复现本贴故障。新用户无法放置两张图片，图片放评论。
后级LDO的功率够不够？会不会是热击穿？

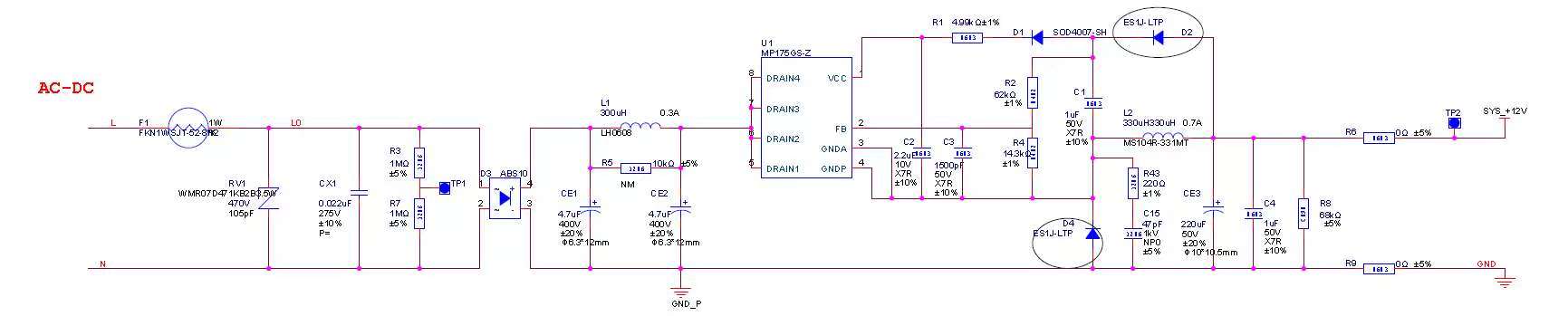

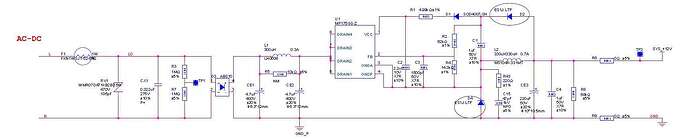

耐压30V的LDO出现击穿，LDO自身一般有热保护，而且结合设计12V，现输出14.4V，所以推测LDO损坏大概率是过压损坏，同时只出现1PCS故障件，非批量问题，重点怀疑MP175GS-Z。
MP175GS-Z大概率处于非正常状态，损坏原因可能是ESD损伤，下一步可以测试一下MP175GS-Z开关频率，SW波形是否OK，如果一切OK，可以进行ABA互换锁定是不是芯片问题
1 个赞
重新出现另外一台客退复现。
量TP2的电压输出13v，过后端ldo输出0v，然后我把ldo输出连接后端R12的0Ω电阻拆掉，测了下ldo输出还是0v，然后换了个新ldo，TP2变成输出14.5v，ldo击穿，复现本贴故障。

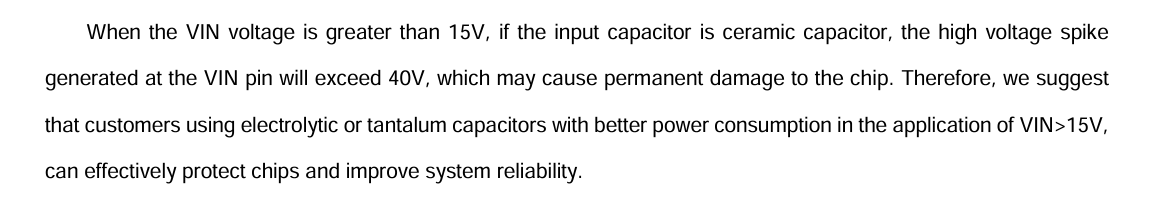

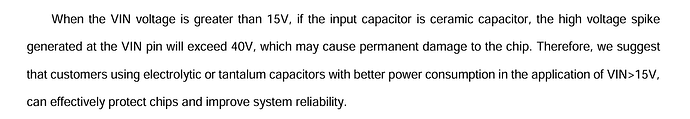

有试过示波器抓LDO的VIN，电压14.5V上升平缓，无过冲，不过我那时候的LDO已经是坏的了。要先换一颗LDO再抓波形吗？规格书里是说VIN大于15V要加，所以这里没加。
换一颗，然后上电记得抓VIN的波形，关键是一定要抓到LDO损坏时候的VIN波形看看有没有异常
1 个赞
