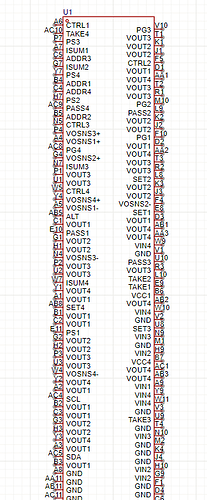

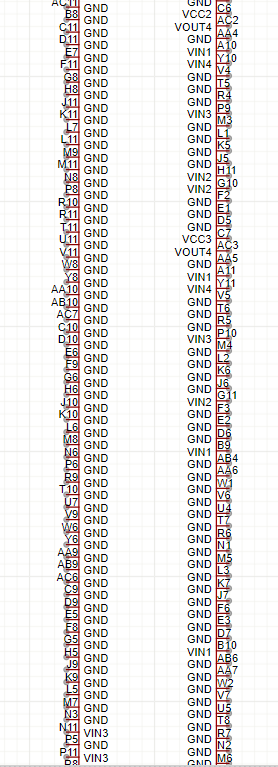

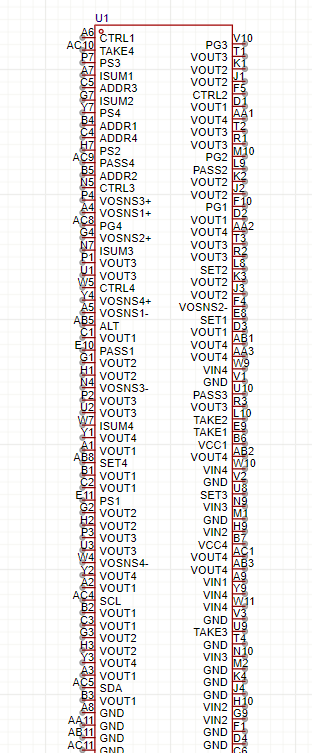

这是立创eda里面的mpm82504的原理图，因为这个图引脚太多，图太大了，我看到有大佬将一个类似的多引脚的芯片可以分成多个逻辑部分在一张原理图中进行绘制？
现在遇到的问题是：
1、如何将这个芯片在立创eda中，分成多个逻辑部分在一张原理图中进行绘制？
2、因为这个立创eda里面刚好有pcb模型，所以省去很多事情，不过面对的问题是，如果分成多个逻辑部分后，如何跟对应的pcb模型进行关联，就是不改变原来的封装等对应关系？
3、如果用stm32f103rtc6去控制着芯片，需要哪些引脚参与呢？
