今天分享一个射极跟随器做的光敏检测电路，这个电路是我最开始工作的时候遇到的，当时没有很深的理解，随着工龄的增加，也是逐渐的理解了，所以今天分享给诸位论坛的朋友。

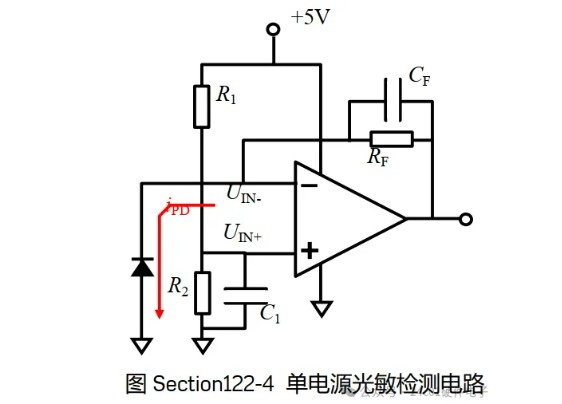

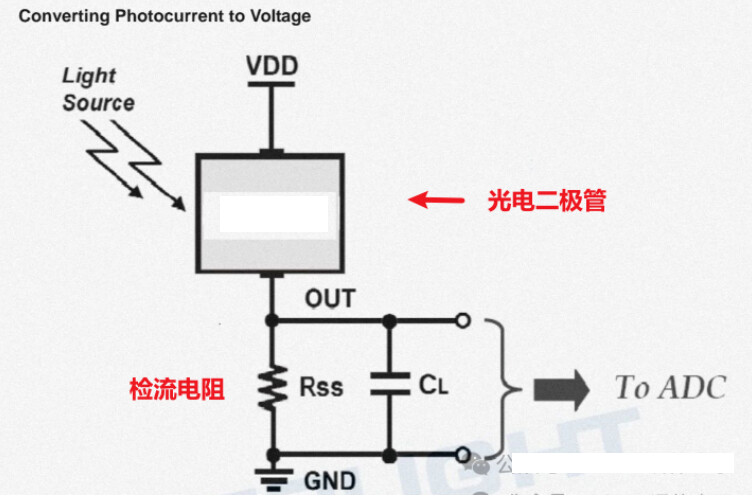

我们熟知的光敏检测电路通常有以下两种，第一就是直接的电阻分压式，大致如下，使用电阻Rss将流过光电二极管的光电流转化为电压交给ADC采集

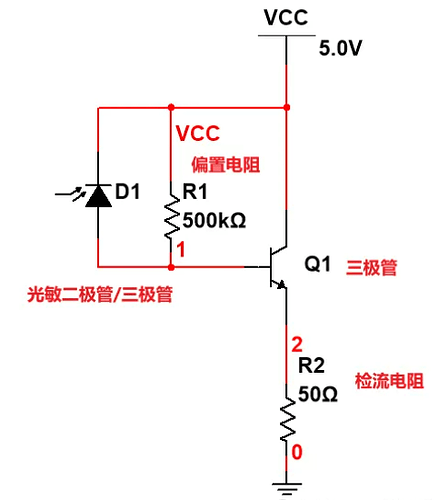

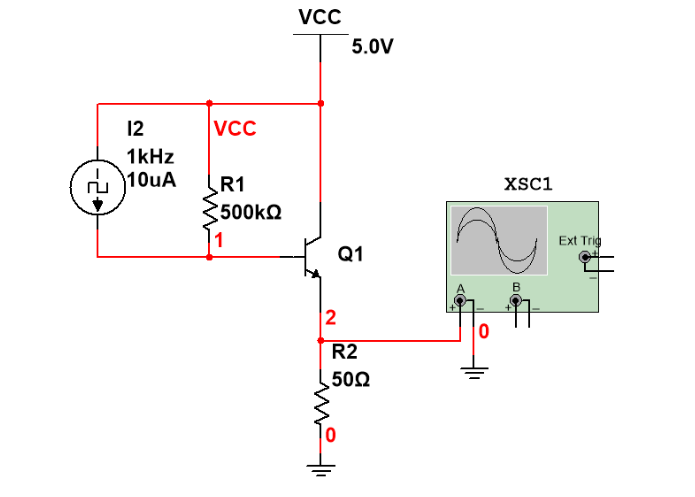

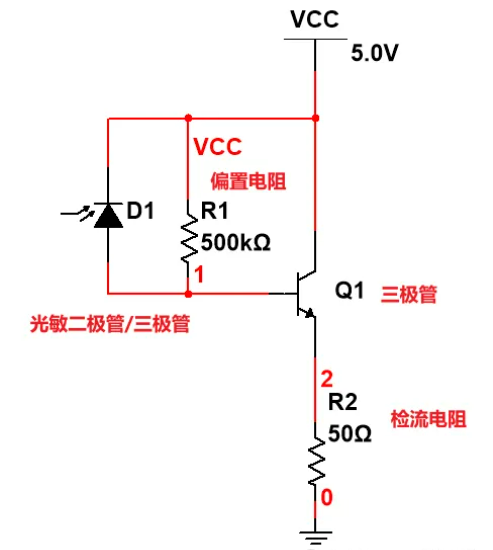

那么我们将光敏二极管等效为一个电流源，为方便观察，将电流源设置为一个频率为1khz，电流为10uA的脉冲电流信号。那么这样就可以有效的将光电流进行放大了，上图中R1为三极管的偏置电阻，R2为检流电阻，I2为等效的光敏二极管：

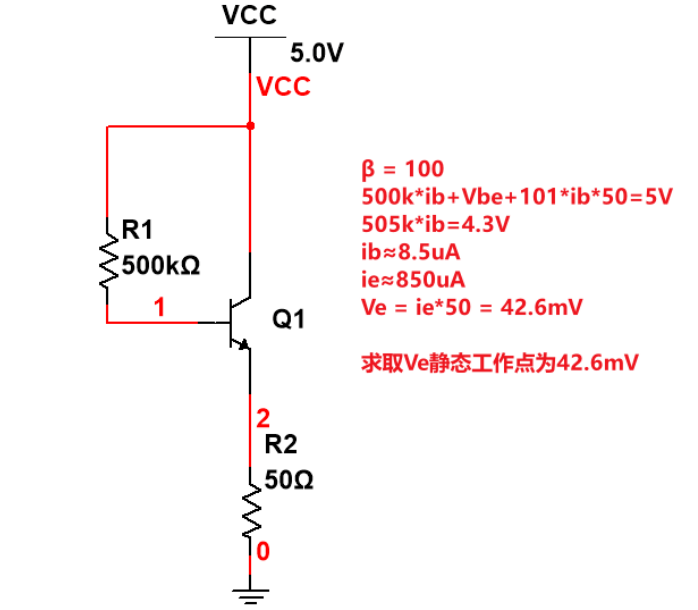

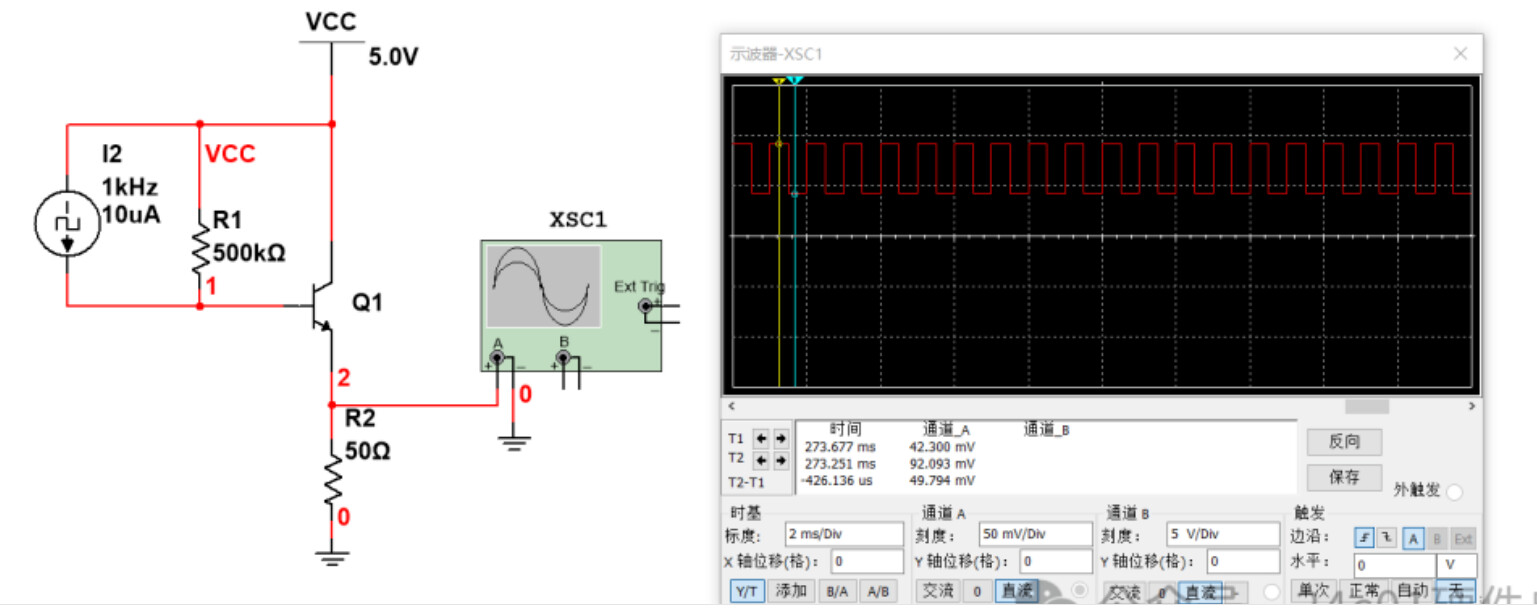

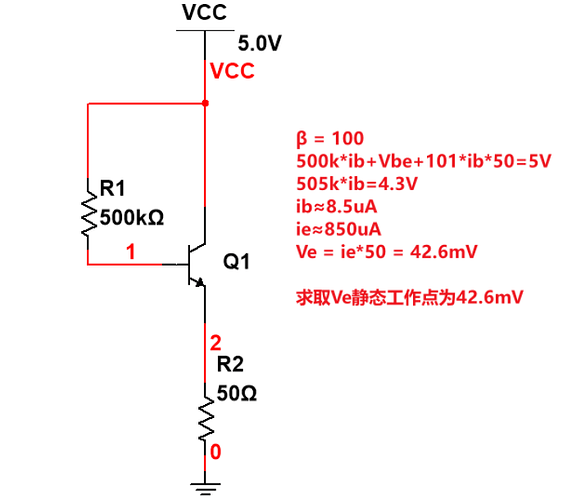

通过分析可知，光电流10uA被三极管放大100倍后（三极管β为100），约等于1mA，所以说ie的最小值就是上图所求静态工作点，为0.85mA。ie的最大值≈0.85mA+1mA。所以说三极管发射极的波形即为最小为42.6mV左右，最大为92.5mV左右（1.85mA*50Ω）的一个频率为1khz的脉冲波形，电路仿真图如下：
**总结：**这个电路对我来说记忆犹新，有的电路就是当时算算不多明白，等以后突然就发现，原来是这么一回事，设计的还是很巧妙的。遇到电路不要害怕，理智分析，不会就先跳过去。想一想曾经刚毕业的时候分析这个电路还是一脸懵懂，现在回首再次分析，感慨万千。
另外的提醒：这个电路还是很好使的，不过需要注意的是三极管的放大倍数会增大！这个是三极管的特性。我们之前使用这个电路的时候就遇到过坑。在替换这个光电射极跟随器放大电路的时候，常温下没有问题，然而随着设备在高温老化室温度上升，三极管的放大倍数加大了，然后最终导致输出的波形异常。
