首先，我并没有做过36V以上DCDC电源设计和反激设计的经验，这次试用也是抱着学习的心态来学习的。以往做一些简单的DCDC电路的时候，基本上就是照抄官方规格书里的电路，再改一下电阻配比，找到推荐的电感和电容就行了。现在趁着这个活动的机会，也学习一下反激电源设计。

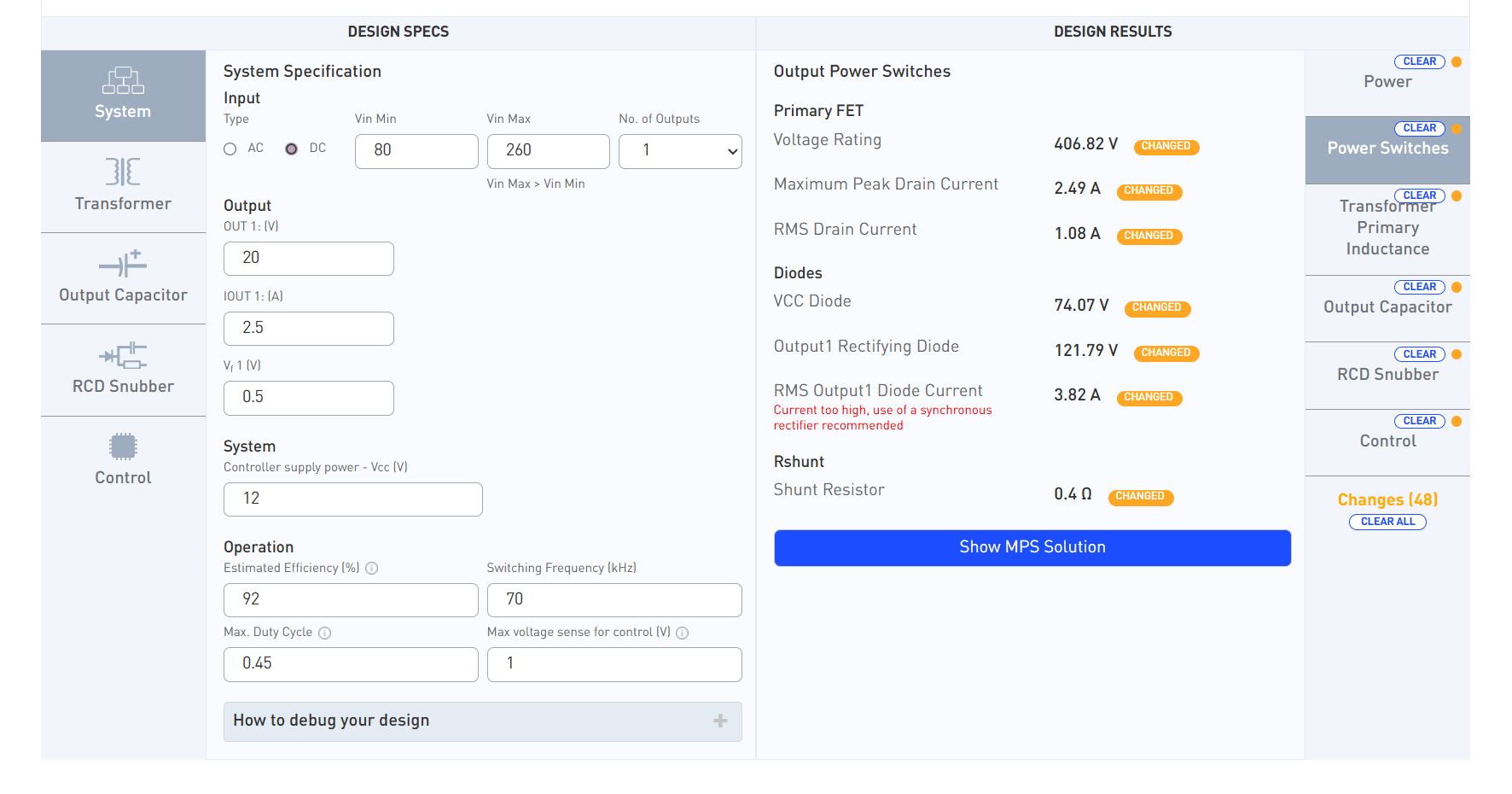

我先按以下的参数输入到官方网站的工具里：
输入： 80V - 260V DC
输出： 20V / 2.5A （输出功率50W）
核心目标： 高效率（92%），开关频率70KHz，最大占空比45%
根据这个设计，官方给出的输出部分参数如上，并有红色的标注说明电流过高，建议使用同步整流方案。
然后工具还给了变压器的设计参数，说实话我看这些参数也是看不懂。然后还给了输出纹波和电容的预估电流。同时点击 “查看MPS解决方案” 这个按钮，可以看到很多符合、或者接近这个设计的一些MPS解决方案。仔细看了一下，有一个MP6002的，似乎符合我的要求（虽然输出达不到20V），本着学习的想法，就先看看这个方案是怎样实现的。
官方针对MP6002这个产品，有一个EV6002DN-00A的验证板子，根据这个板子的说明，其实这个板子并不支持80-260V的输入，只支持36V-75V的输入，同时输出也不支持20V，只有12V输出，2.5A电流输出。但是我也只是入门学习一下，先看看。
板子的原理图也提供了，这里我看了一下输出电路用的二极管型号，这个电路用的二极管（8A）完全可以支持2.5A的输出（远远大于设计值），我觉得应该是没问题的，但是网页版本的工具，却提示电流过大，建议使用同步整流方案，这个我有点想不明白。
同时文档也提供了PCB设计，看着挺好看的，我也不是电源设计方面的专家，说不出什么，也就不评价了。由于新用户不能发多个图片（提交时报错），一些图片和内容没办法放上来。
