如果用stm32f103rtc6作为主控，配合mpm54304和mpm82504这2个电源芯片为cyclone iv 的fpga提供上电时序，从而完成一个adc信号采集过程的示波器功能。

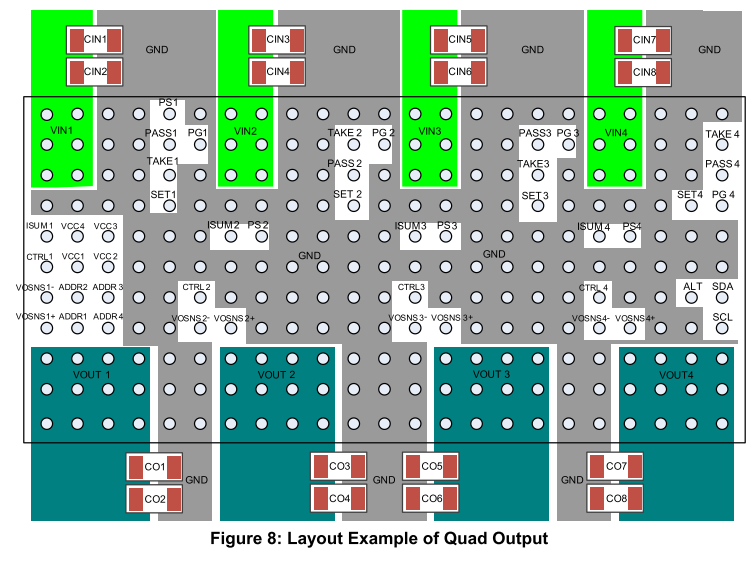

首先看看：mpm82504这个芯片的引脚太多了，大概也要200左右，上次在论坛上面问到，如何绘制为多部件的器件原理图，目前还没有解答。
不过根据原理框图和相关寄存器，了解如何通过stm32进行控制和如何通过I2C进行通信。STM32F103 (Microcontroller Unit) - “系统勤杂管家” (Housekeeping Controller)
-
-
角色: 它是服务者，是整个系统的**“后勤部长”**。
-
任务: 负责低速的、顺序的、管理性的任务。它的核心职责就是为FPGA准备好生存环境。这包括：
-
电源管理: 通过I2C/PMBus配置和监控MPM82504/MPM54304，确保FPGA的所有电源轨都按照正确的电压、正确的时序上电和掉电。
-
时钟管理: 配置时钟合成器（如ADF4350），为FPGA和ADC提供稳定的时钟。
-
系统监控: 监控温度、风扇转速等。
-
启动加载: 在某些设计中，MCU甚至可以负责将FPGA的配置文件从外部存储器（如SD卡）加载到FPGA中。
-
低速通信: 处理一些慢速的外设，如按键、LED指示、串口调试等
-
-

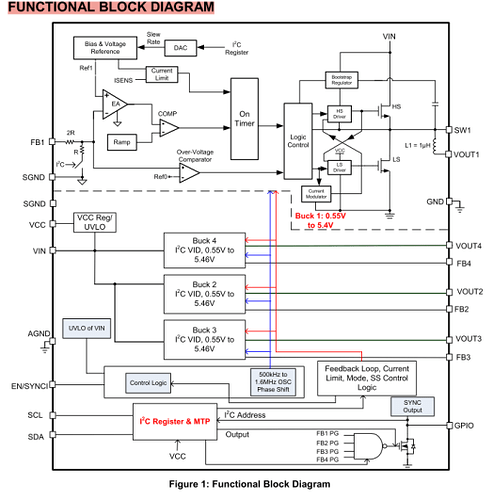

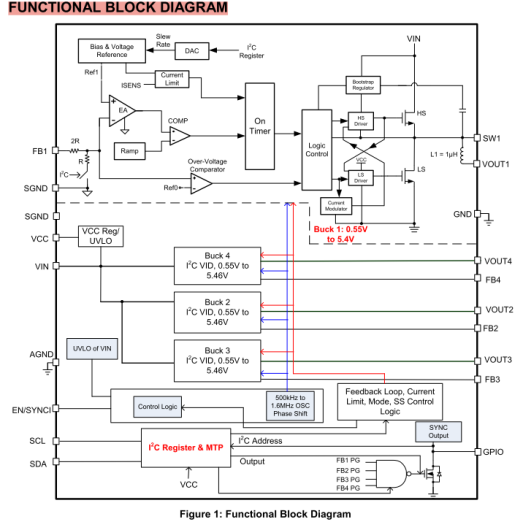

2、这里也提到了mpm54304，先看看电路原理图：
配合这个：
看看他的工作流程 (基于文档描述):
-
启动与通信:
-
如图所示，VIN=12V上电后，MPM54304内部的LDO会启动，VCC变为有效。
-
一旦VCC > 2V，芯片的I²C模块就会被激活，此时它已经可以和你的主控（SoC/STM32）进行通信了。
-
芯片会进入一个“安全启动模式”，只开启MTP中预设的一两路电源（如图中的VOUT1=1V, VOUT4=3.3V），目的是先为主控SoC提供最基本的生存电源。
-
-
SoC接管控制:
-
SoC（你的STM32）上电并启动后，它就可以通过I²C总线与MPM54304对话了。
-
此时，STM32可以发送命令，覆盖I²C寄存器的值，开启所有需要的电源轨，并设置成最终产品需要的电压。
-
-
执行MTP烧录 (由STM32或专用工具执行)：
-
Step 1: 请求编程 & 加锁: STM32向某个特殊寄存器写入一个位（MTP_Program bit = 1）。这相当于告诉芯片：“我要开始编程了，请锁定所有I²C寄存器，不要再接受其他的配置更改。”
-
Step 2: 检查烧录电压: STM32读取一个状态位，确认芯片内部用于MTP烧录的高压（>5.1V）已经准备就绪。这是安全检查。
-
Step 3: 触发烧录: STM32发送一个特殊的命令（例如 STORE_USER_ALL）。芯片内部会自动计算当前所有相关I²C寄存器内容的一个校验和 (Checksum)，然后将所有数据连同这个校验和一起烧录进MTP。
-
等待与确认: 烧录过程需要时间（文档提到约100ms）。在此期间，STM32可以轮询 MTP_Program 那个位。当芯片烧录完成并自检通过后，会自动将该位清零。STM32读到该位为0，就知道烧录完成了。
-
数据回读验证: 作为最终验证，STM32可以再次读取MTP的内容，与自己想要烧录的值进行比对，确保烧录完全正确。
-
3、当然还有这个MIE1W0505BGLVH-3R-Z，不过他没有I2C接口，所以只作为独立的隔离模块进行使用。

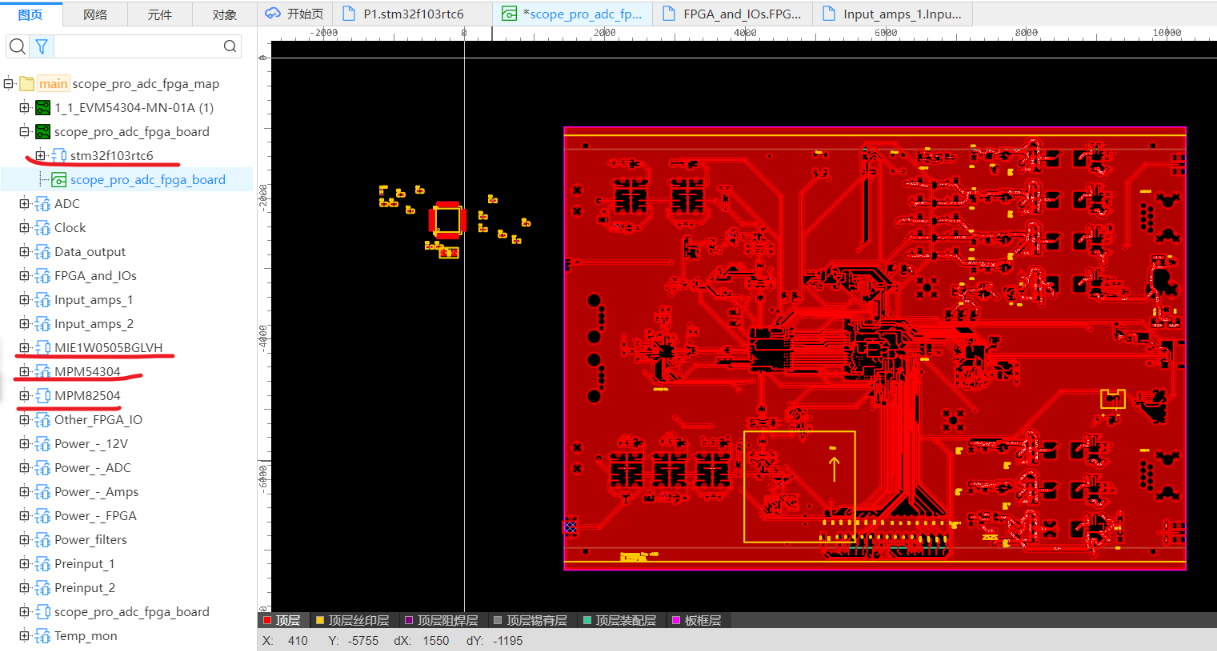

目前的工作进展到，这些新片段 原理图都已经更新，但是还没有进行逻辑互联，pcb的绘制还没有进行。
所以还要继续，总体感觉还是要看很多文档才可以熟练起来。因为现在还有些地方没有弄明白，所以这个项目的所有文件现象还不能上传，就先截个图看看，希望我的问题可以得到论坛热心网友的解答。
后面的主要实现就是替换和更新，并连线
