本帖子从1、板卡简介，2、MPM3816C成功输出电压，3、焊接失败的MPM3519，4、debug经验总结四部分来介绍debug经历。
1、板卡介绍
AI图形加速卡，主控芯片使用的是STM32U5G9ZJT6，此款MCU在极低功耗的情况下，内置NeoChromVG图形处理单元，可实现高性能GUI的显示。本板卡采用PCIE金手指的设计，不仅方便扩展IO功能板，作为全功能EVAL开发板，PCIE的外形方便嵌入各种设备和场景中驱动DSI屏幕，结合NeoChromVG带来AI图形加速体验，甚至可以插入电脑主板的PCIE插槽内，完全兼容PCIE的供电标准。
板卡输入电压：12V
板载电源轨：3V3，1V8
PCB板采用四层设计，有独立的GND和电源平面，在方便布局的同时也带来优秀的性能。

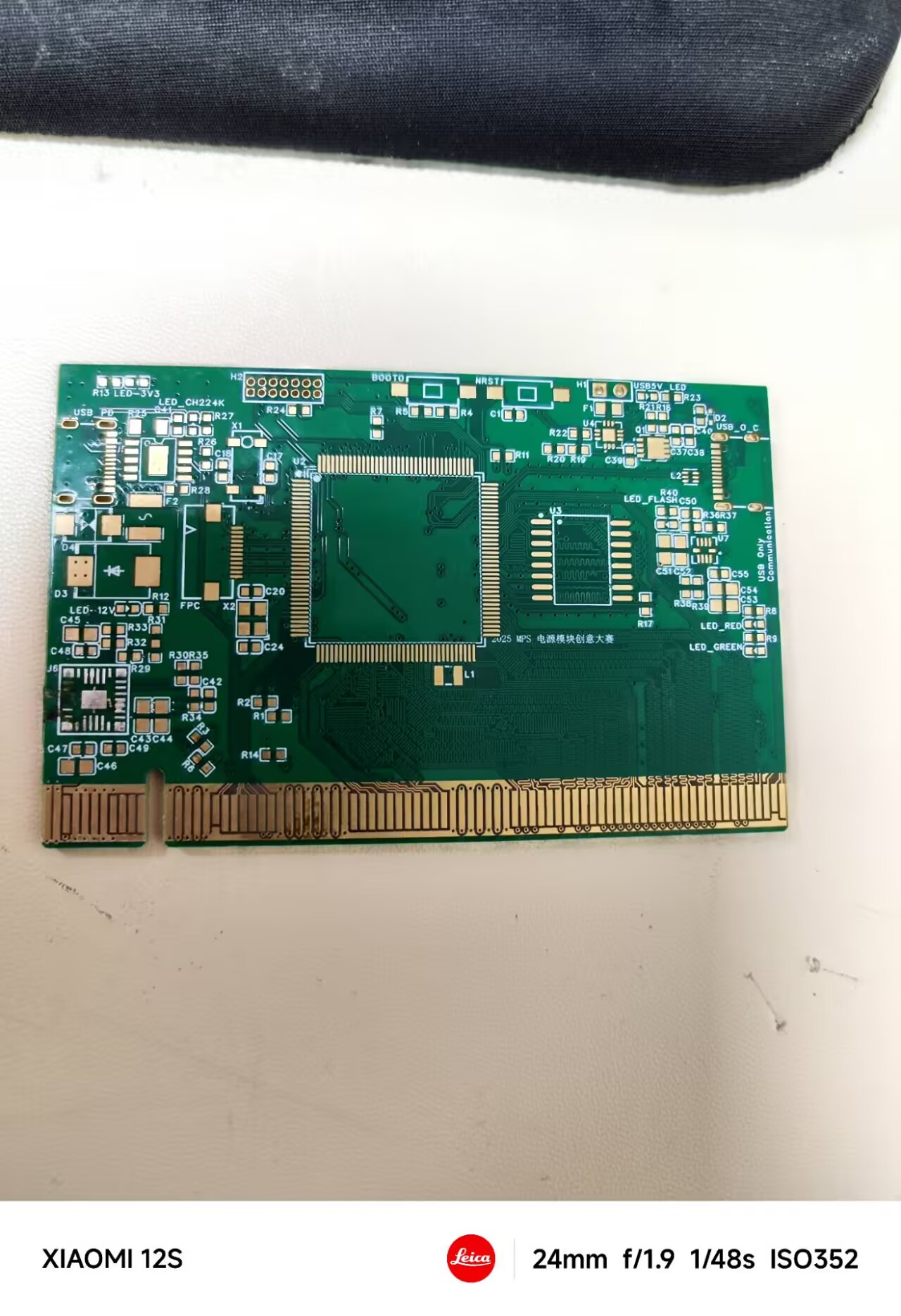

图片——PCB光板
2、MPM3816C成功输出电压

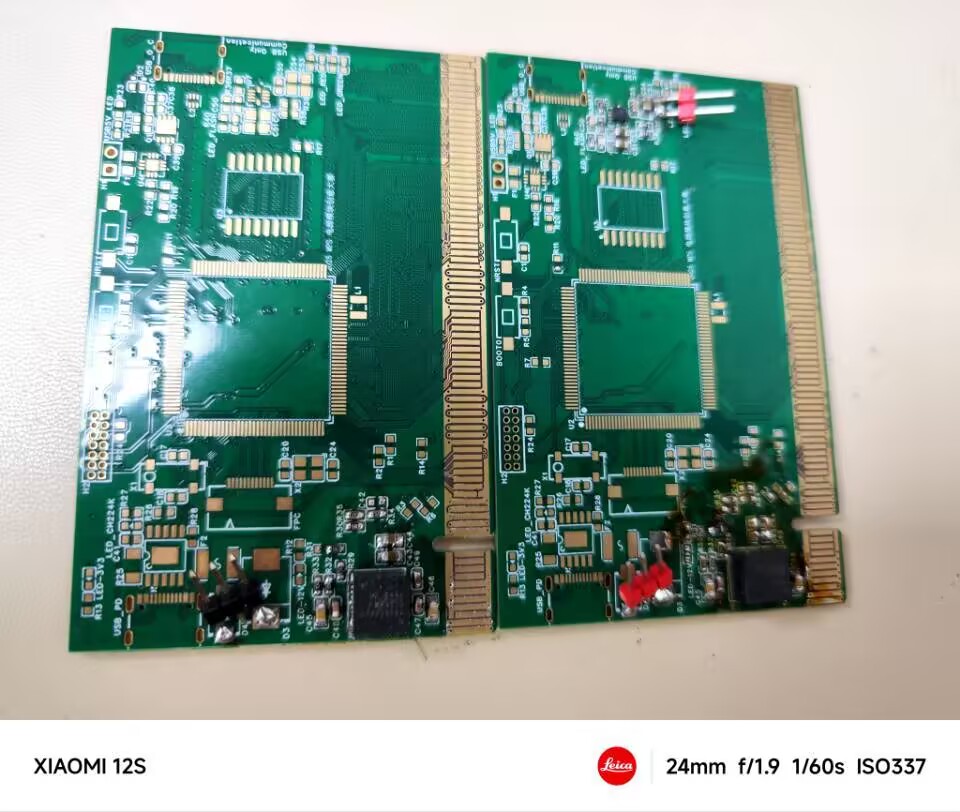

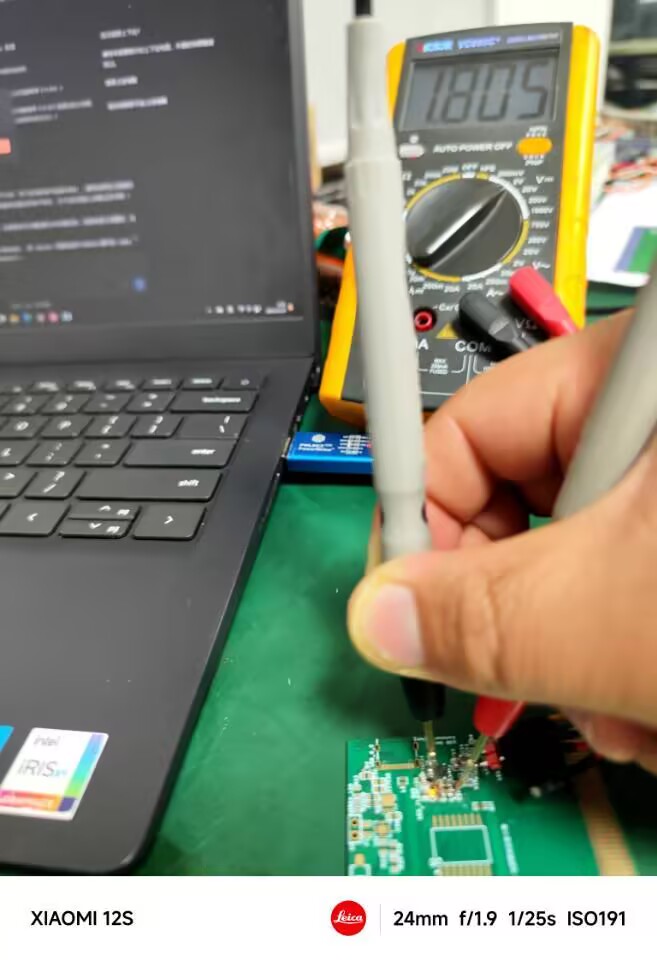

MPM3816的PCB焊盘，并没有采用官方的尺寸，而是在官方尺寸基础上，拉大了焊盘，使用电烙铁在焊盘上点锡，用热风枪一遍就成功了，LED灯成功亮起。

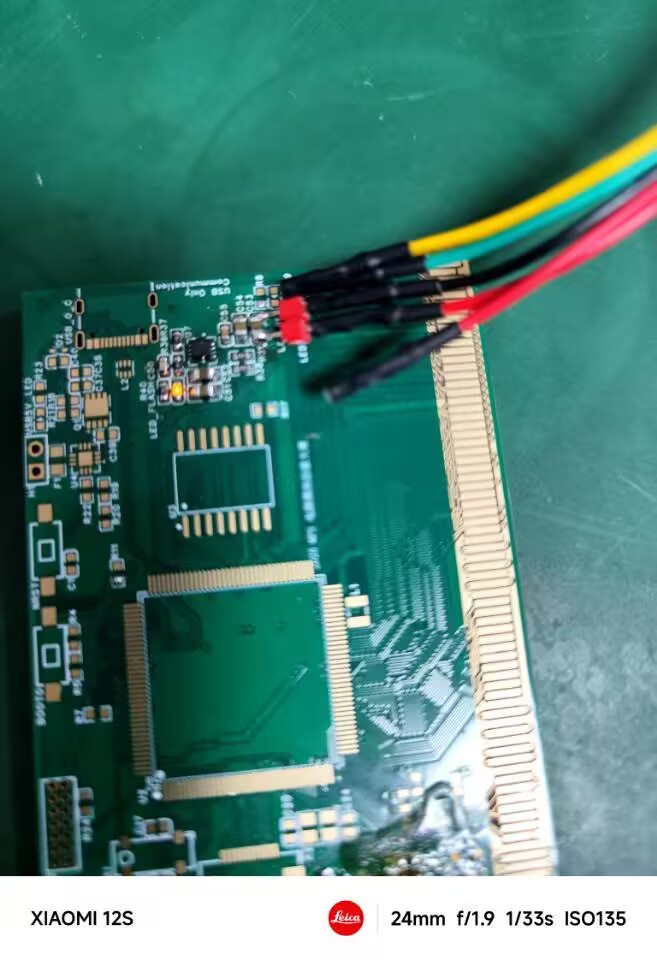

至于为啥直接焊了个排针上去，因为3519没调通，前级电源根本没有，详情在第三部分内容。
3816C是将3V3电源降压为1V8，为NOR FLASH芯片供电的。
3、焊接失败的MPM3519
AI图形加速卡上的3V3主电源，就一波三折，到目前依然没有调通

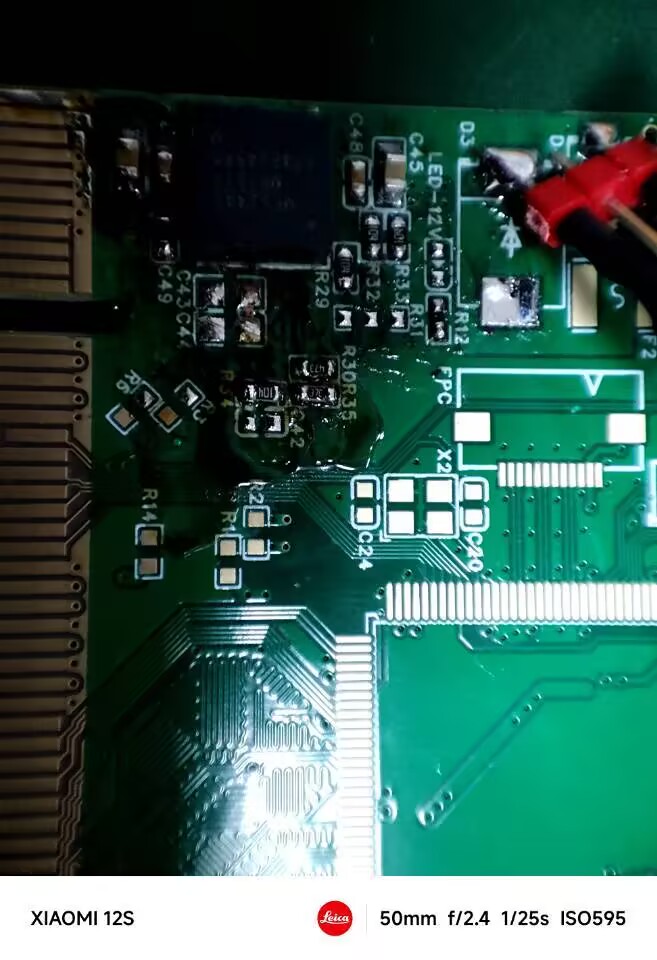

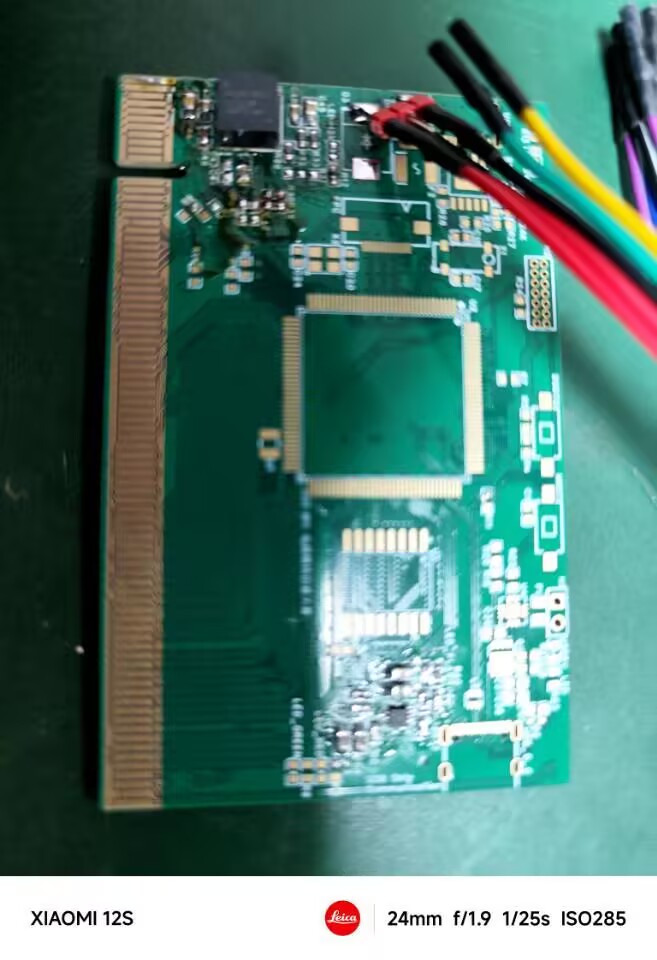

3519就完全参考官方手册中焊盘的大小，受限于焊接工艺和手法，出现了电压无输出，FB引脚未焊接上等情况，导致始终无法输出3V3。
还有一个引脚，上下拉的设置可能有点问题，导致无法正常工作。
4、debug经验总结
焊接了两块，焊了N次，但就是不通。大概有以下几点的问题
1、焊盘过于标准，多余的锡膏无处去，会抬高芯片导致部分引脚空焊接
2、涂抹锡膏的方式需要改进，甚至可以考虑用电烙铁在芯片引脚上点锡
3、手不能抖，一抖偏移，锡膏会沾到其他焊盘上，需要清理芯片和PCB的焊盘，非常麻烦
