本帖子从1、设计分析，2、原理图构建，3、PCB layout三个部分来记录使用MPM3519和MOS组成的带保护功能的PCIE接口供电板卡
1、设计分析
PCIE_AI图形加速卡在不使用电脑PCIE接口供电时，该如何供电呢，尤其是在做全功能EVAL开发板时，可能会外接电机、高亮度显示屏整体电源需求比较大，因此需要一块专门的PCIE_POWER板卡来将输入电源进行降压到12V电源轨，方便PCIE_AI图形加速卡和其他扩展模块的使用。
图片——整个电源系统
同时，为了方便使用，PCIE_POWER使用三路电源输入，输出一路12V。第一路是5.08mm间距接线端子的输入，第二路是XT30接口的输入，第三路是CH224K诱骗的PD输入。这三路尤其是PD，输入电压可能比较小，每路输入需要带放反接功能，以避免电源均连接时发生倒灌。
需求总结：本板卡输入12V~60V，输出12V，最大电流达到10A。三路输入，一路输出，每路均要带保护功能。
2、原理图构建
三路的输入接口

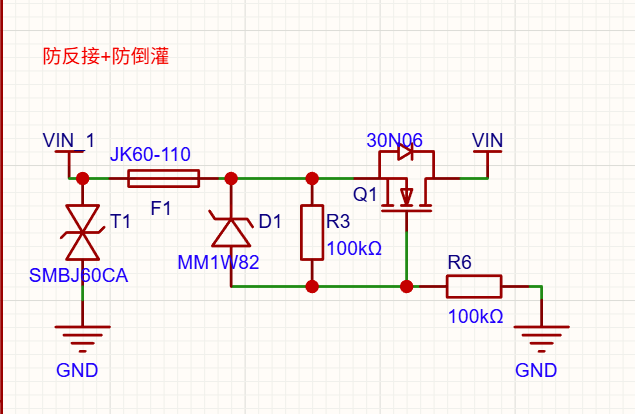

每路输入均采用以下设计，在TVS和自恢复保险丝的保护下，分别过滤超高电压和过流，二极管保护MOS管，R3和R6分压来驱动MOS管，防止VIN电流倒灌进VIN_1.
（插眼，这里的MOS管有说法的，后面焊接后发现一上电，三个灯全亮了）
三路输出VIN_1，VIN_2，VIN_3各一个状态LED，判断是否有电压，VIN是保护过后的，降压前的状态LED，12V是降压后的状态LED。

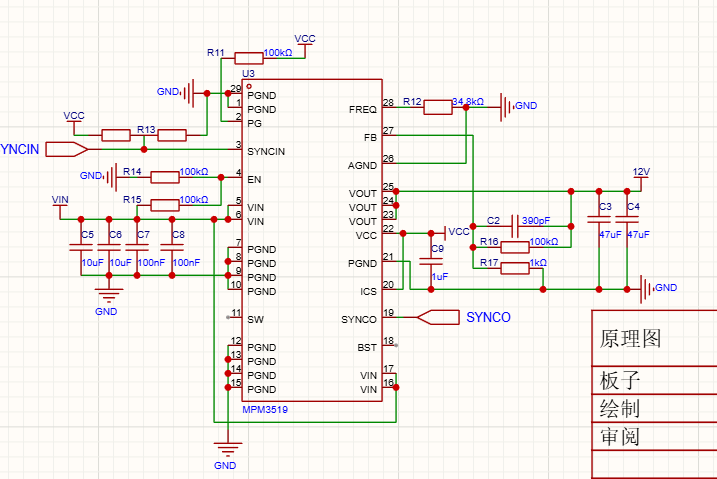

MPM3519和上一块板卡是同样的原理图设计。
3、PCB layout

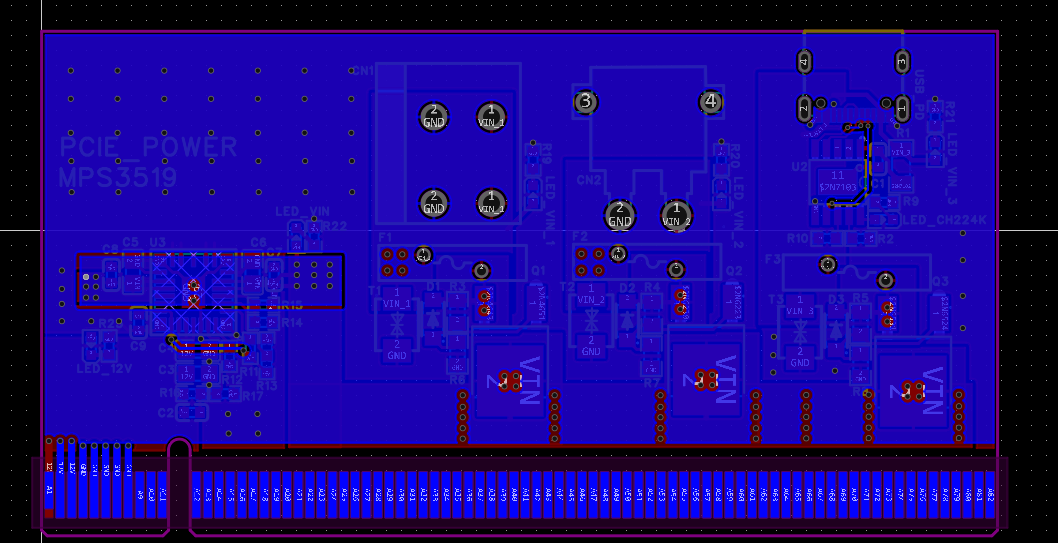

图片——PCB布局
为降低成本，PCB采用两层板设计，大面积铺铜和过孔来降低发热。
MPM3519的PCB Top面禁止铺铜，以方便焊接加热。

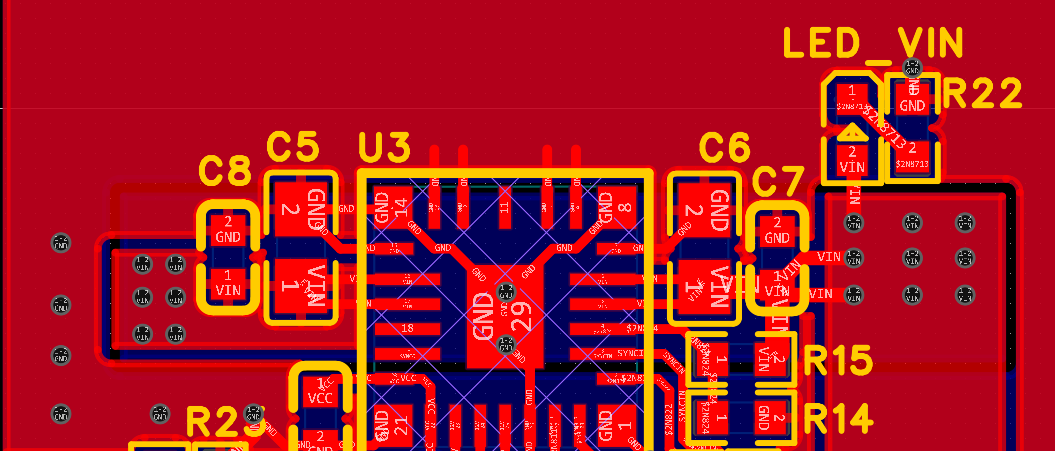

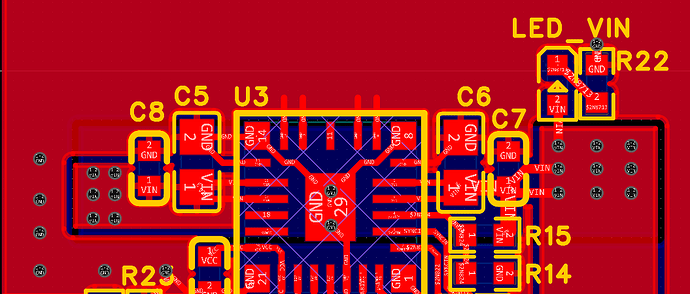

由于MPM3519的电源输入引脚分布在两侧，因此采用在PCB的bottom层铺铜连接VIN网络，bottom层转换到Top层时候采用内径15.7mil，外径21.7mil的大过孔方便电流通过。

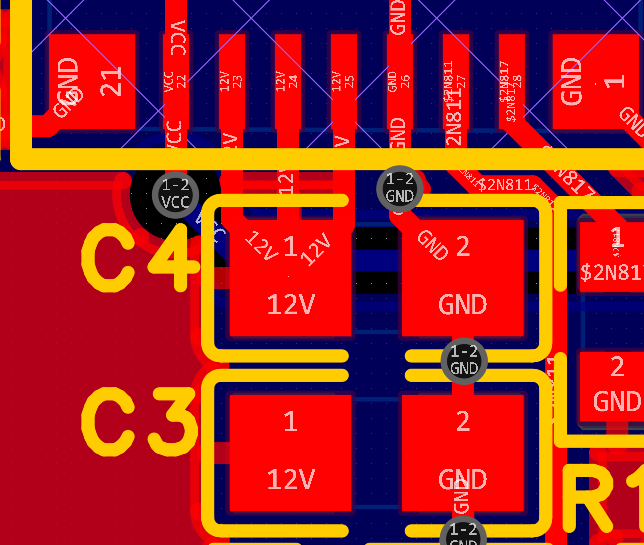

输入和输出的电源引脚均采用布线的方式连接到电容焊盘上，GND引脚连接到电容焊盘上或者布线走到GND网络铺铜区域。
除开刚才提到的，bottom层方便电源输入引脚的VIN网络，其余的bottom是一个比较完整的GND平面，除开部分散热过孔的隔离。

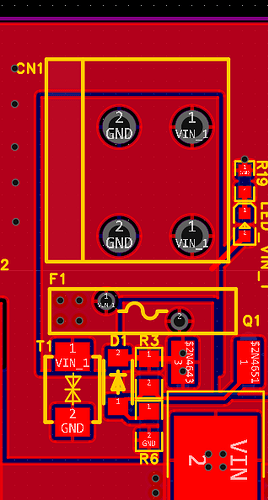

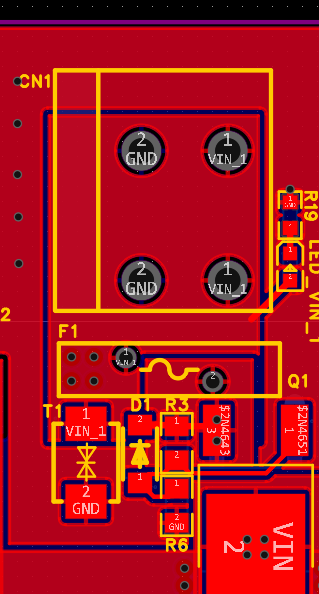

从接线端子到TVS再到保险丝最后再到MOS管，均采用大面积铺铜的连接方式。MOS的驱动电阻采用0805封装，MOS管的S和D引脚均打了过孔方便散热。最后， 三个MOS保护后的VIN电源网络采用大面积铺铜连接到MPM3519。
