本帖子从1、板卡简介，2、MPM3519一遍成功，3、错用的MOS四部分来介绍debug经历。
1、板卡简介

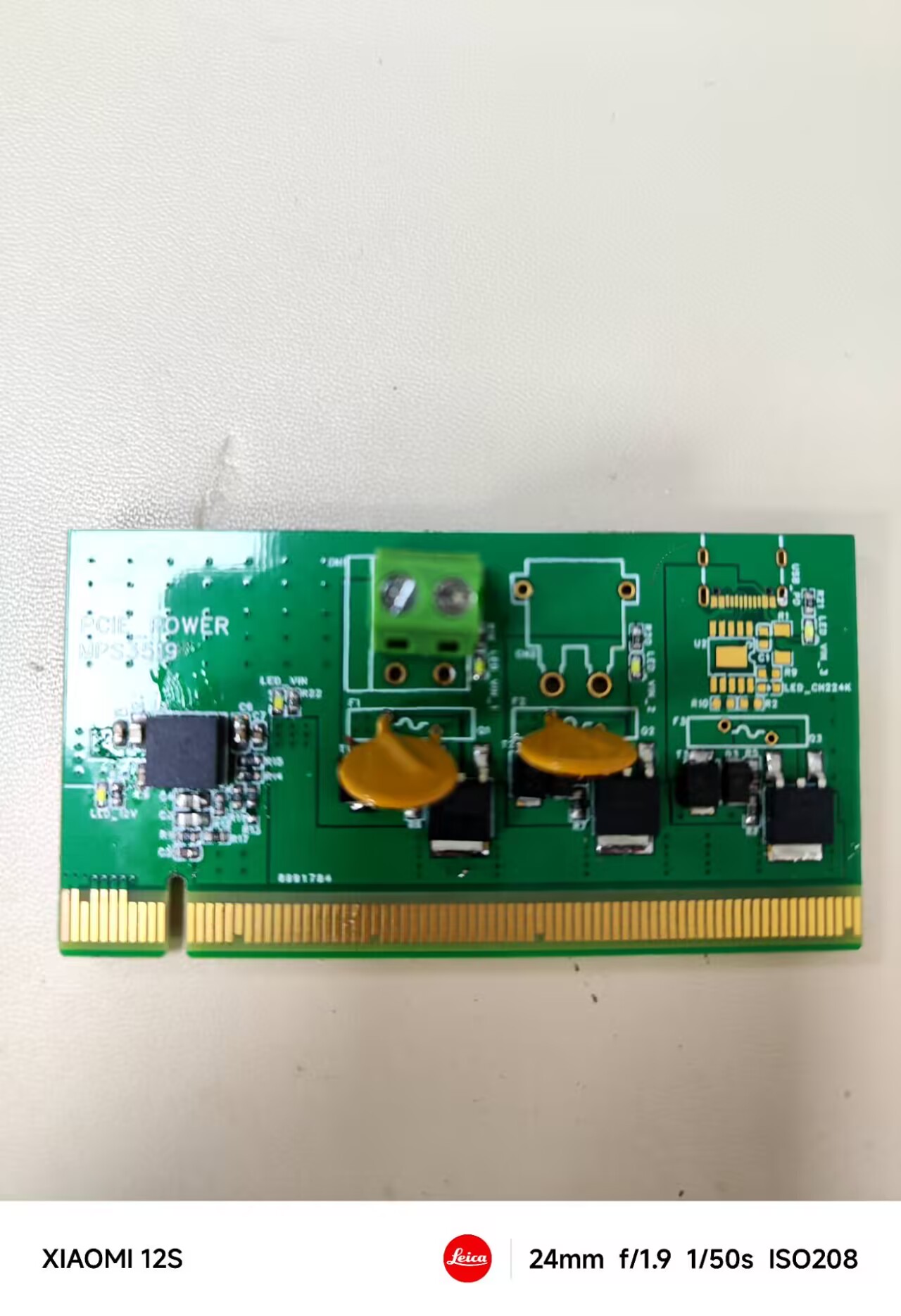

使用PCIE金手指接口，有三路输入电源，每路带过流过压保护，三路选择电压高的一路进到MPM3519的输入接口，进行降压12V，同时使用MOS管放倒灌，保护三路中电压较低的两路。
理论设计输入电压是3-36V
目前保险丝最大保持电流是1.1A，TVS焊接的是SMBJ48型号，依据最大电压和最大电流，降压12V约可提供3A的充足电流。
2、MPM3519一遍成功
和上一篇帖子写的方法类似
口诀：先预热，上锡膏，再摆件，最后小风挡轻轻吹
剩下的功率器件就更容易焊接了。
这里焊接成功了，满心喜悦中，还不知道接下来会发生的bug。
3、错用的MOS
焊接后连接上24V直流电源，发现除了VIN_1这一路，其他三路的LED都在亮着了，这咋回事，难不成AI给的设计方案有问题？原理图找了半天也没发现问题。
然后找开原理图上MOS的手册和实际焊接的MOS手册，这个S和D的路径咋反了。
本以为是嘉立创的封装又误我了，最后发现，原来是MOS管类型选错了、、、、
原理图用的是NMOS，焊接成了PMOS，主要是拼好板的时候，摸到啥元器件就用啥了、、
最后，选用TW120N03D的NMOS，耐压和最大电流都足够，封装还一样，吹下板子上的MOS再换个新的。
有段时间没画MOS管的板子了，二极管还是得注意方向，这是现代电子技术的基操
