设计目标：在MPS LLC设计工具中设计一个输入电压范围为375V~405V，输出12V，功率300W的电池充电器，过载电流能力是为110%。下面是具体设计步骤：

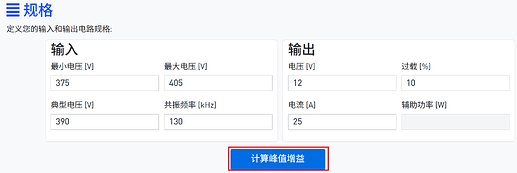

设计步骤：1、在规格中输入想要设计的输入输出参数，包括输入电压范围，典型输入电压，谐振频率，输出电压、电流等，最后点击“计算峰值增益”。
2、选择建议的变压器匝数比，考虑电压输入范围与轻载效率的关系，Ln 小：调节范围大，轻载效率差。Ln 大：轻载效率好，调节范围小；Q小，调节范围大，轻载效率差，Q大，轻载效率好，但调节范围变窄。折衷选择Ln=4,Q=0.46，另外工具给出的Q选值范围在0.046~0.506，选值在范围区间内。

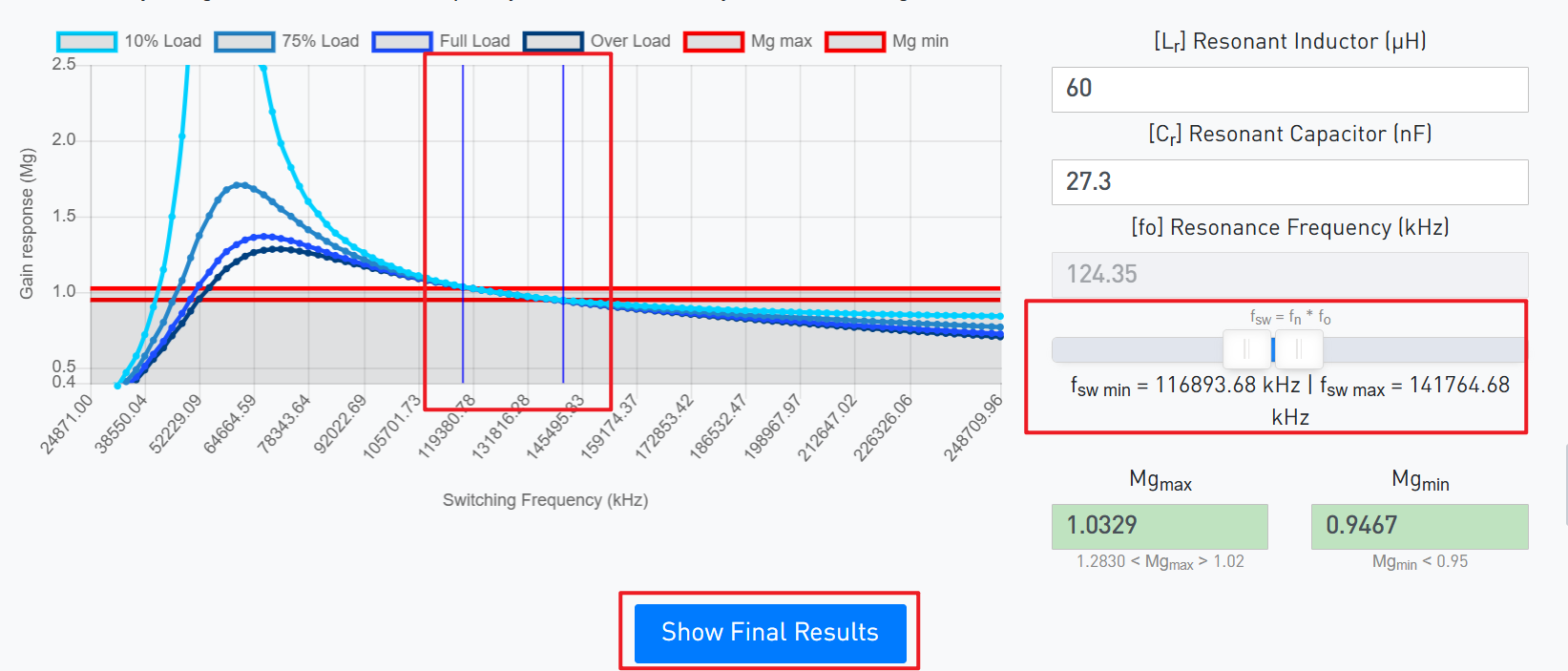

3、调整滑轨，使得最大、最小的增益满足设计目标。
4、点击”show Final Results”，能得到我们想要的设计参数，例如谐振电容、电感值，励磁电感值等。
问题反馈：

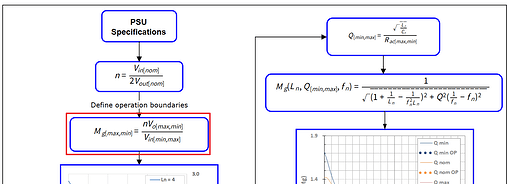

1、设计流程图中最大、最小增益计算公式有误，这个式子的分母还需要除以一个2；
，

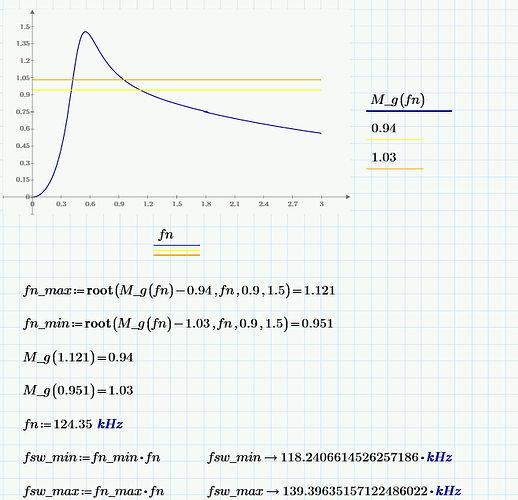

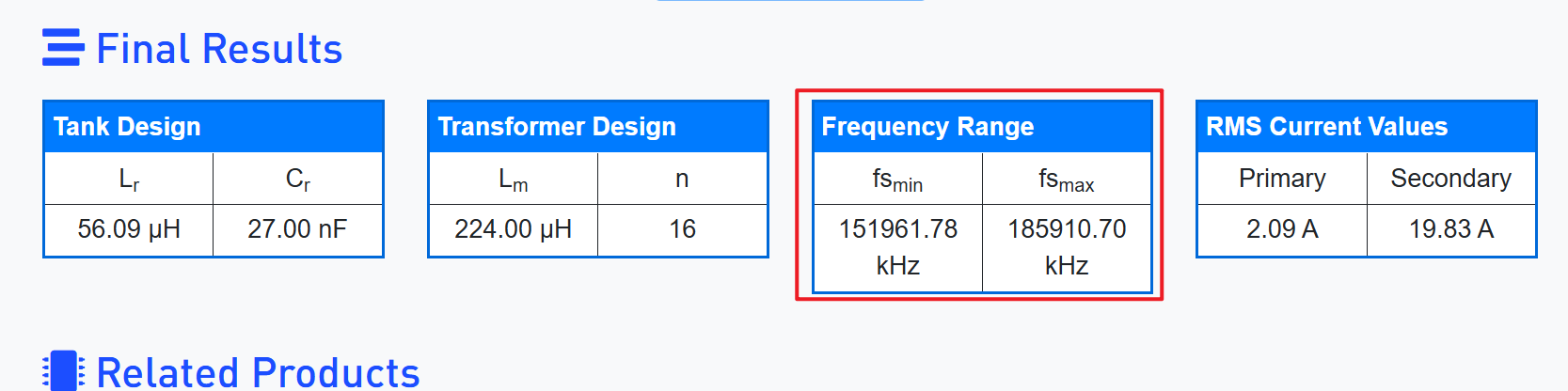

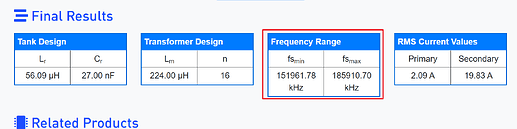

2、设计工具给出开关频率范围有问题，所得数值不符合设计原理和理论计算。
，
3、工具箱设计思路不符合实际，在前面的输入输出参数表中有过载百分比的数据填写，那应该在后面的最大最小增益中要考虑这个过载10%的影响，最大的增益应该要乘以1.1系数，同时开关频率也会收到对应的影响。

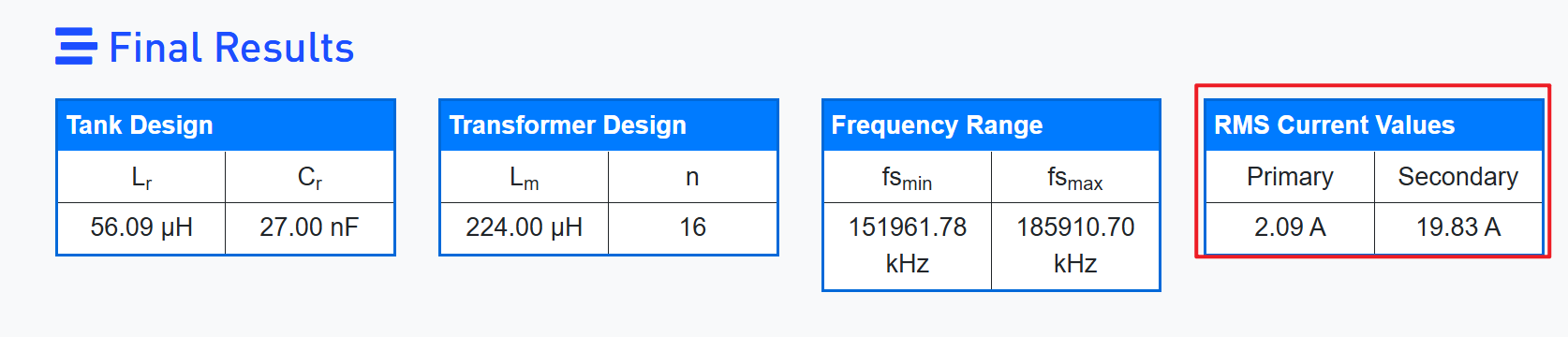

4、计算结果的原边、副边的有效值电流指代不明，LLC变换器设计过程中会出现很多电流值，例如谐振电路、励磁电流、负载电流，请问结论得出的原副边电流分别指的是谐振电路电流，也就是变压器原边总电流，每个副边绕组的电流？因为结论的电流数值与理论计算对得上，就是这两个电流。
，
看了您的详细反馈。提出的几个点都很有价值，其中确实有些容易让人产生误解，我也用过这个工具，也分享一些我的想法（希望可以帮到你）：
首先，关于增益公式的“/2”问题，其实不是数学错误，而是工具内部对“匝比”和“增益”的定义方式和我们平常在教科书里看到的不太一样。工具把半桥的 1/2 预先合并到匝比定义里了，所以表面上看少了一个除 2，但它整体是自洽的。这一点如果不了解工具的定义，确实会让人觉得公式写错了，所以你的提醒是完全有意义的。
第二，关于开关频率范围：工具给出的频率上下限，并不是我们平常意义上“各工况的理论工作频率”，而是用户在增益曲线上手动划定的扫频窗口。也就是说，它展示的是“控制器允许扫的范围”，不是“实际会工作在哪”。如果把这两个概念混在一起，就会看起来像工具算错了，但实际上它只是一个界面呈现方式的问题。
第三，关于过载 110%：这一点指出得非常好。工具目前确实不会自动把过载工况纳入“最大增益”的判断里，工程上这一点应该额外检查。也就是说，在 Vin 最低、负载最高的情况下，是否仍然在感性区、是否还能保持 ZVS，这需要工程师自己根据曲线再确认一次。你提醒的这个点对实际设计很关键。
最后，关于原边/副边 RMS 电流的定义：计算本身没有问题，但工具界面上的文字描述确实不够清晰。它实际给的是谐振支路的原边 RMS 以及整流端的副边 RMS，但界面没有明确写出来，对初学者来说确实容易造成理解困难。
总体来说，指出的这些问题大多属于“定义差异”、“工具呈现方式”或“界面不够明确”，但感觉不是严格意义上的计算错误。唯一需要工程师特别注意的就是过载工况那一点——工具不会替你做这一步安全性校验，必须自己在增益曲线上确认 ZVS 是否还成立；反馈很专业，对使用这个工具的人也非常有帮助。期待继续交流。
