前言
这个问题是最近帮助朋友解决的，由于最近过年，所以拖到了现在才发出与各位道友进行共同分享。
我们比较常见的是Sink类型的电流源，支持灌电流，负载RL与电流源电路板不共地，这是一个明显的特征。例如下图就是一个典型的Sink类型的电流源：
1 个赞

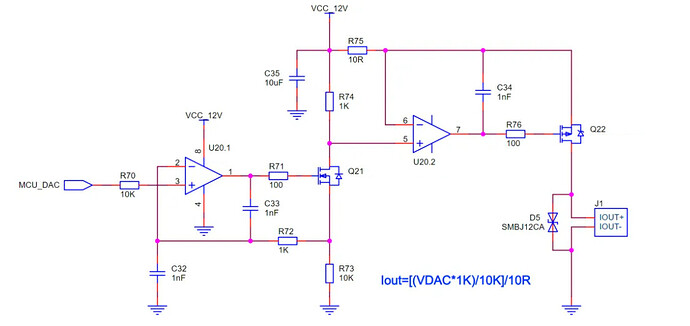

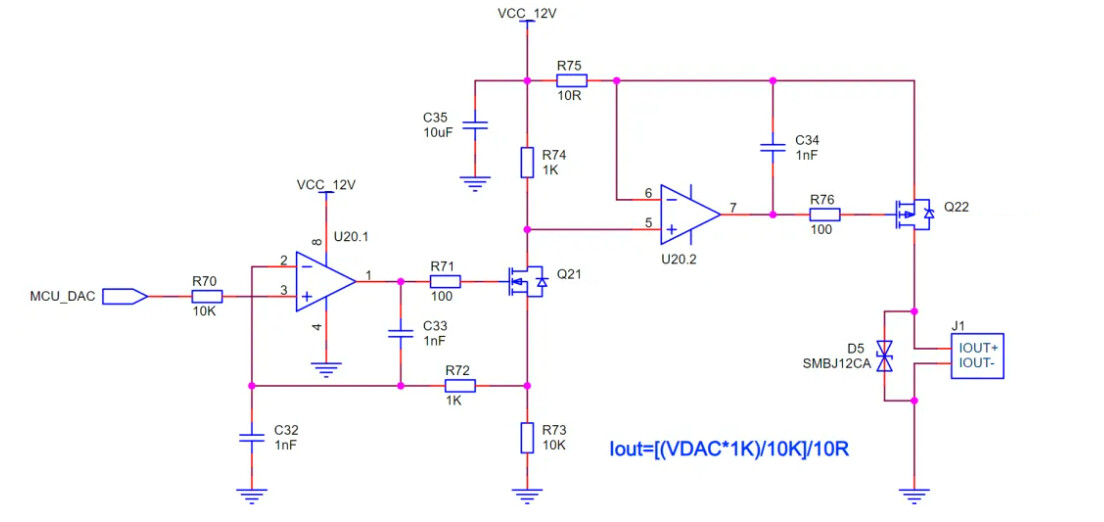

本次朋友提问的电路图如下，可以看到是一个Source类型的恒流源电路（可以看到其实也就是在上图Sink电流源的基础上做了一级转化，变为了Source类型的恒流源），这种电流源的好处是，负载RL可以与电流源控制板共地，电路图如下所示：
问题描述：

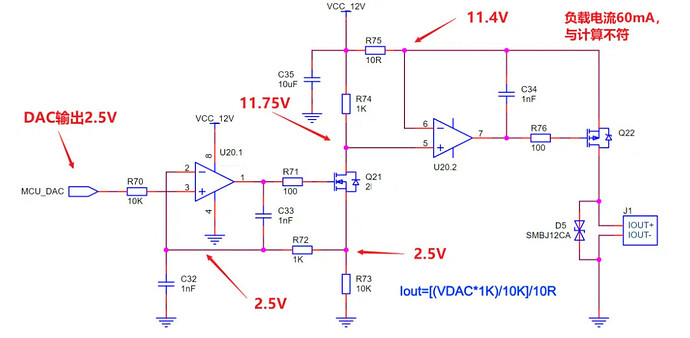

DAC输出电压为2.5V，前级的运放U20.1可以保证虚短和虚断，可以看到R73上电压即为2.5V，R74两端电压为0.25V，也是正常，说明前级Sink的恒流源是正常运行。
但是到了第二级如果正常运行的话，R75两端电压应该等于R74两端电压，应该等于0.25V。然而通过测量可以看出R75两端电压为0.6V，此时负载电流为60mA，与理论计算的25mA并不相符，U20.2不满足虚短。

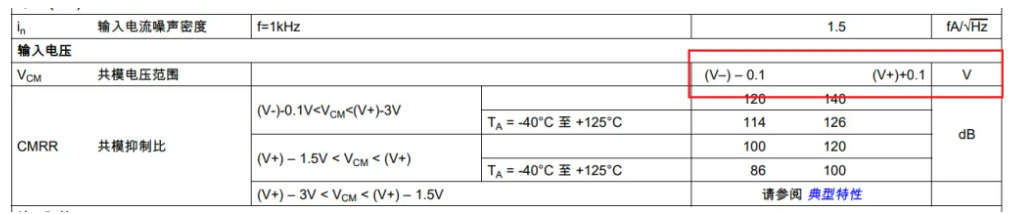

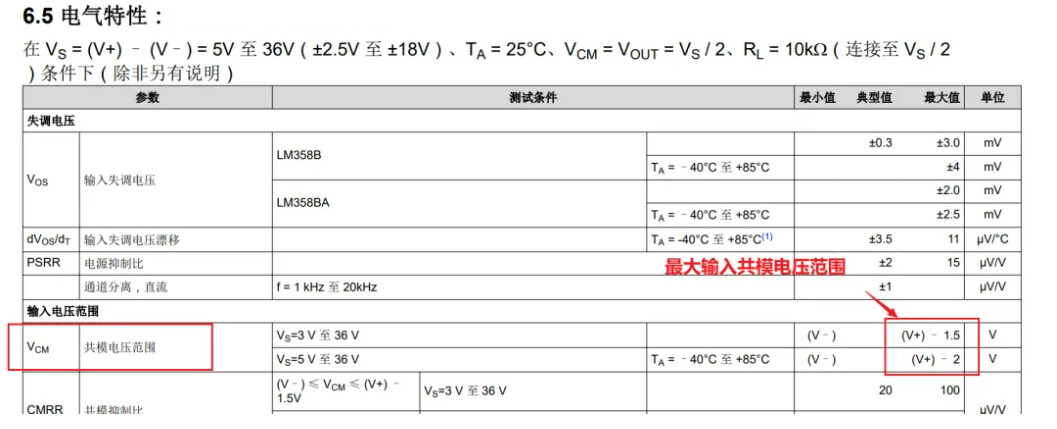

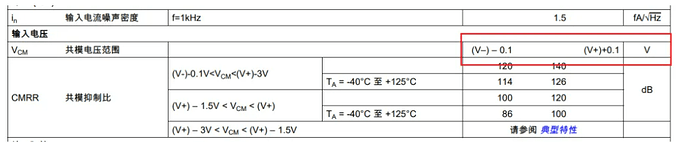

但是由于使用的运放并非轨到轨运放，我们可以从数据手册中得知，共模输入范围是有要求的，在常温25℃，3~36V供电的条件下，最大共模输入范围最大为VCC-1.5V，即在刚才12V供电的条件下，最大支持共模电压为10.5V（12-1.5）。

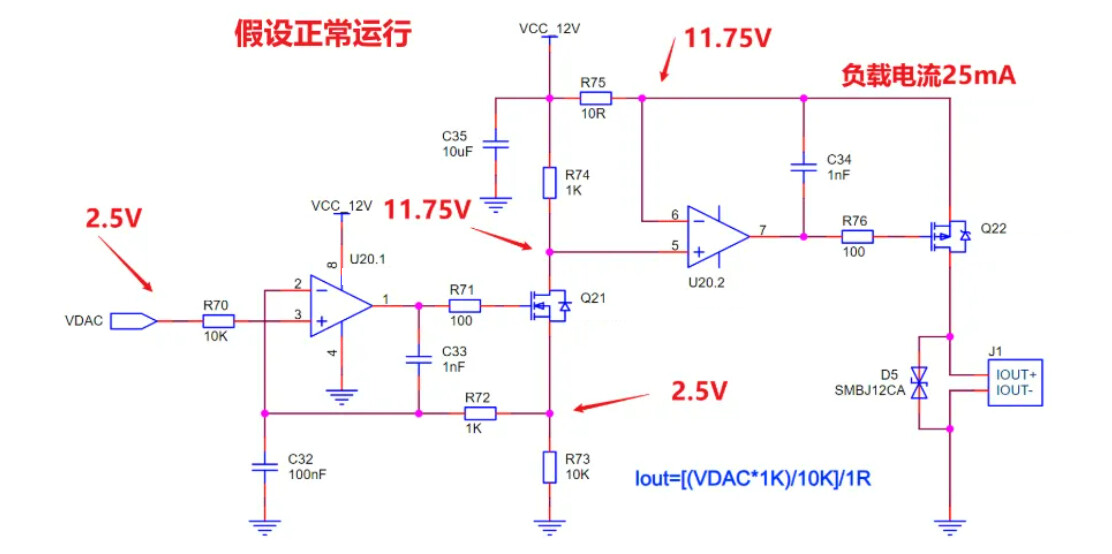

而刚才的电路图如果要正常工作，则需要11.75V的最大共模输入电压，所以由于共模电压输入范围的限制，导致运放U20.2不能满足虚短的特性，即最终导致输出异常。
解决方案：
1.增加R74和R75，将R74增加到10K，R75增加到100欧姆。群朋友按照这种方法验证可得DAC==2.5V的条件下，U20.2的共模电压为9.5V，满足共模电压范围，负载电流可以为25mA，运放正常工作。不过还是要注意共模输入范围的问题（例如dac输出为1V，就会出问题），这种方法相当于治标不治本。在这种方法下的节点电压如下所示：

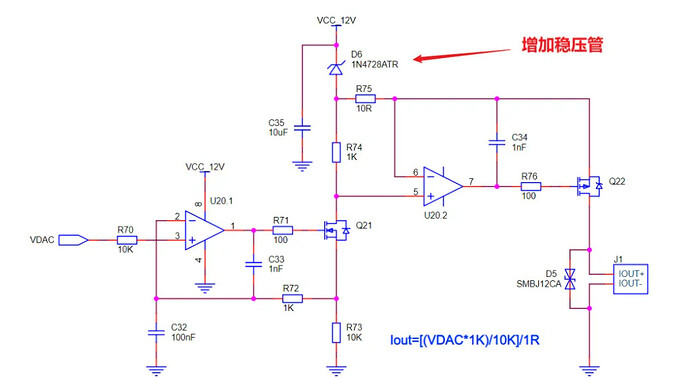

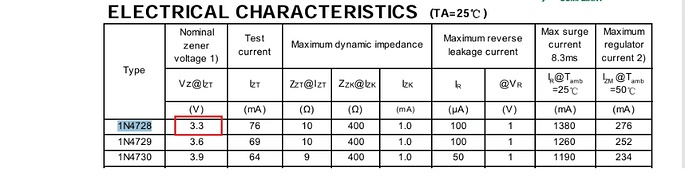

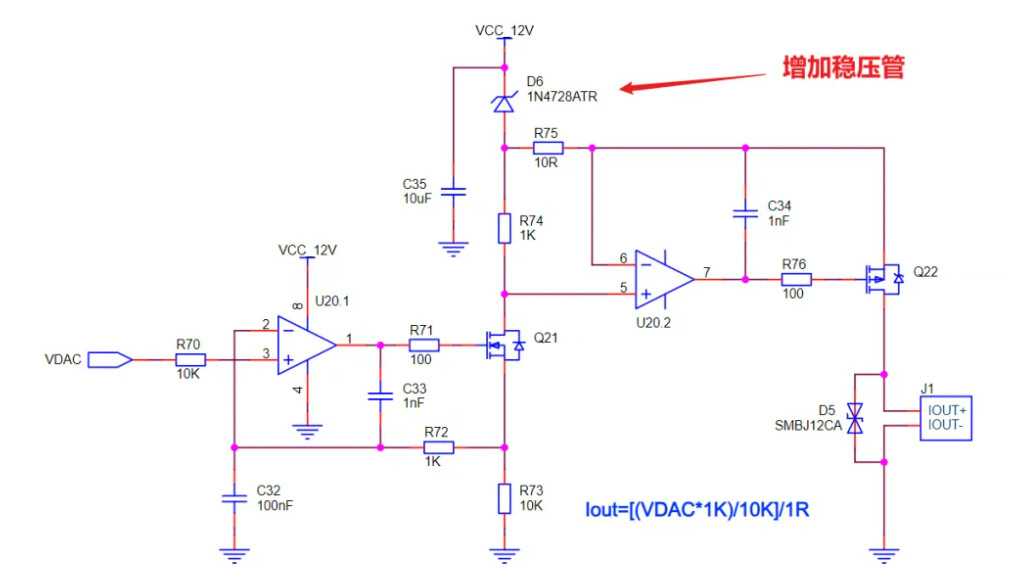

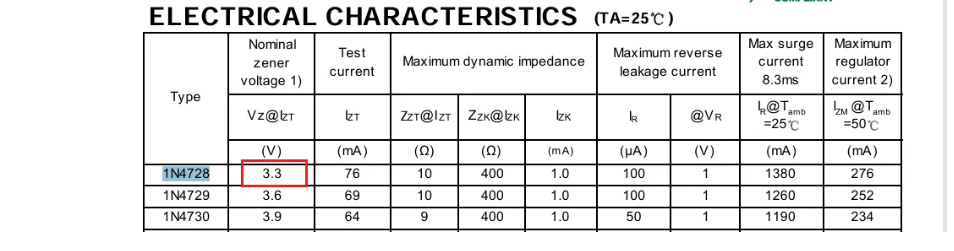

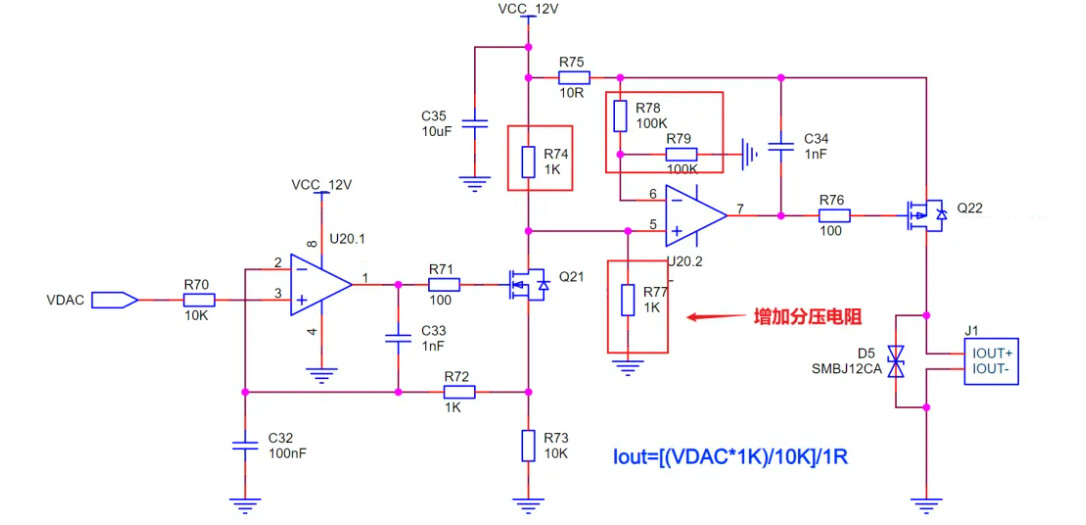

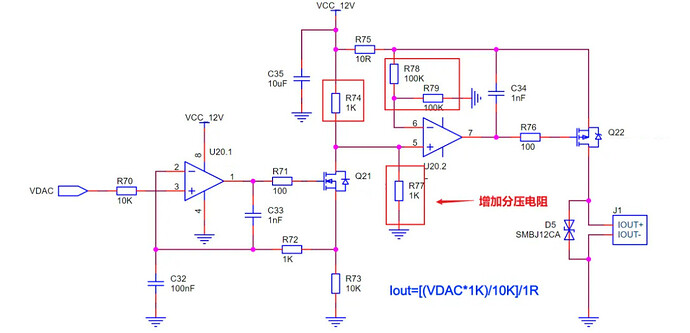

5.最后一点，建议去掉电容C32，并且调小一点点C33。C32这种直连反相输入端的电容是很危险的，很容易会震荡。
