50V供电 使用的两个400mR的限流电阻，按理说根据数据手册上的方案，限流可以设定为1A左右，但是实际应用中，限流在700-800mA之间；单一个400mR的限流电阻，计算下来应该有400mA的限流，实际使用时候只有168mA的电流；
限流电阻具体的改如何计算
控制四个LED灯珠，单个LED3.7V 5W 电流为500mA到1.25A;四个串联
1，电流的计算就是Vref/Rsense, 但需要注意的是EN和DIM脚的电平，因为这两个脚有调光的功能，确认下是不是全部拉高，这样就是你设定的电流值了；
2，这颗IC是滞环控制的，电感的选择也很重要，如果可以，看下SW波形和电流波形；确认下IC是否处于正常工作状态；
先确认以上两点，有问题再联系，谢谢
1 个赞
是正常工作状态，最终电流的一个表象是远低于限流电阻设置的电流
DIM和EN怎么接的？看波形是ok的，原理图方便发吗？
EN悬空，DIM和使能脚短接，因为测得功耗，所以只是看电流和电压是与限流一致

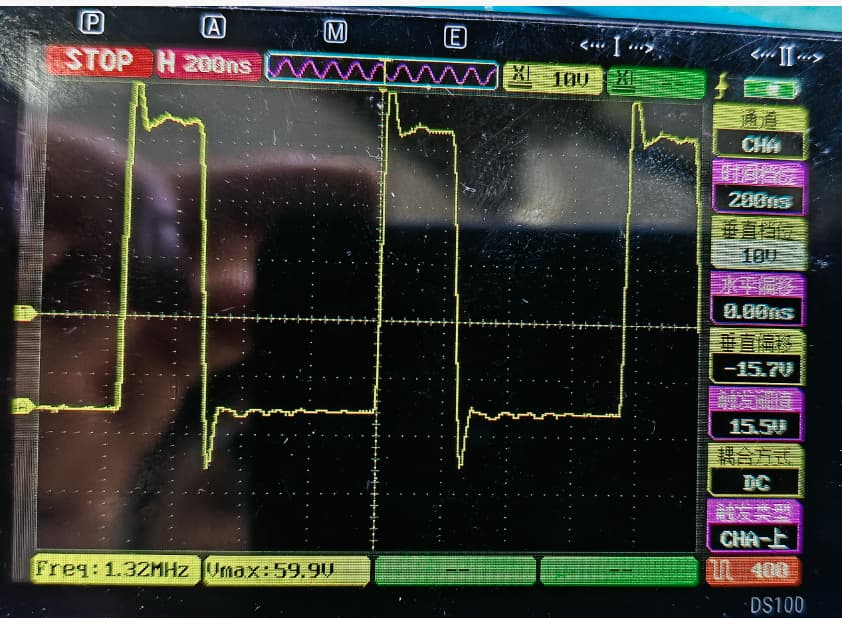

看你给出来的波形图，我觉得你的1.32MHz工作频率太高，你换一个电感值大的电感看看，把开关频率降下来看看，谢谢
电感值大的话封装会更大
你占空比不到30%，但你频率都1.32M了，太高 了， 你先串联一个先用的电感测试下电流精度的问题；
然后再去看看电感尺寸，现在市面上电感还是可以做小的，谢谢
谢谢，我再试试，几个封装一样的电感再试一下
更换电感之后，频率降为860MHZ, 除了更改限流电阻之外并没有好的解决办法；限流电阻改大之后，LED的灯珠亮度也会随之降低，散热也配合做了个结构设计；时间长温度会上升到100℃，如果可以的话给我一个联系方式，麻烦看看我的设计是否合理？
我邮箱是Vic.Huan@monolithicpower.com, 你给我邮件，到时候可以安排FAE过去你那边看看，谢谢
