关于使用HF500A-30搭建反激电源的问题

[1062418990]

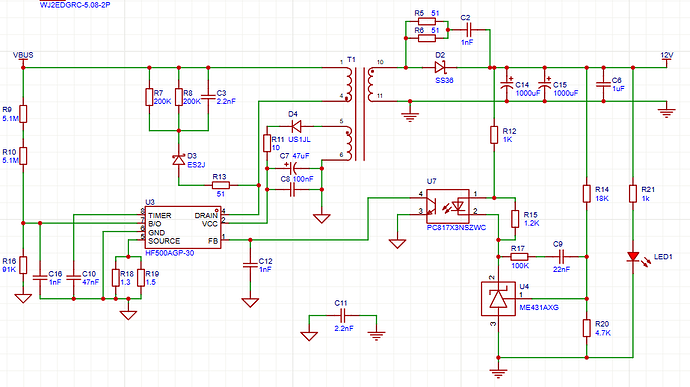

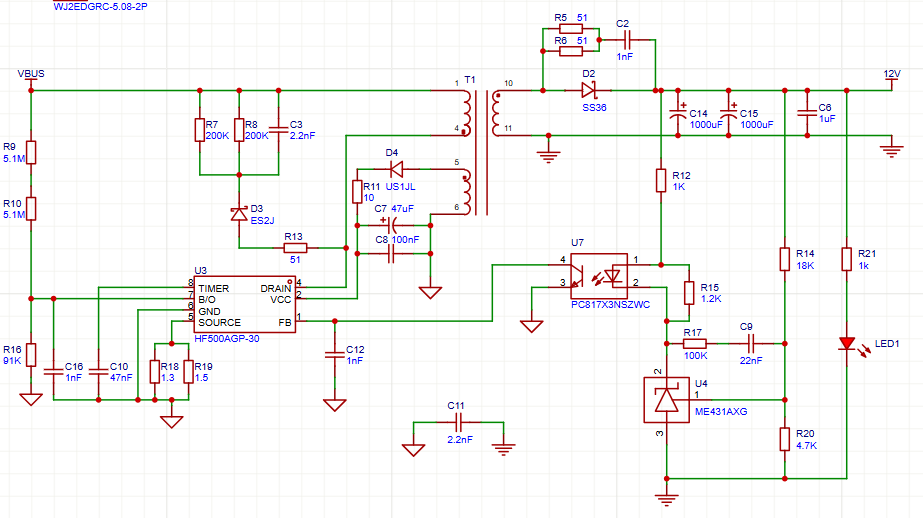

我这边想使用贵公司的HF500A-30搭建一个反激电源，上面是我反激部分的原理图，大部分选型都参考了贵公司手册上的应用，设计输出是12V2A，但是我实际上电后发现问题很大

[1062418990]

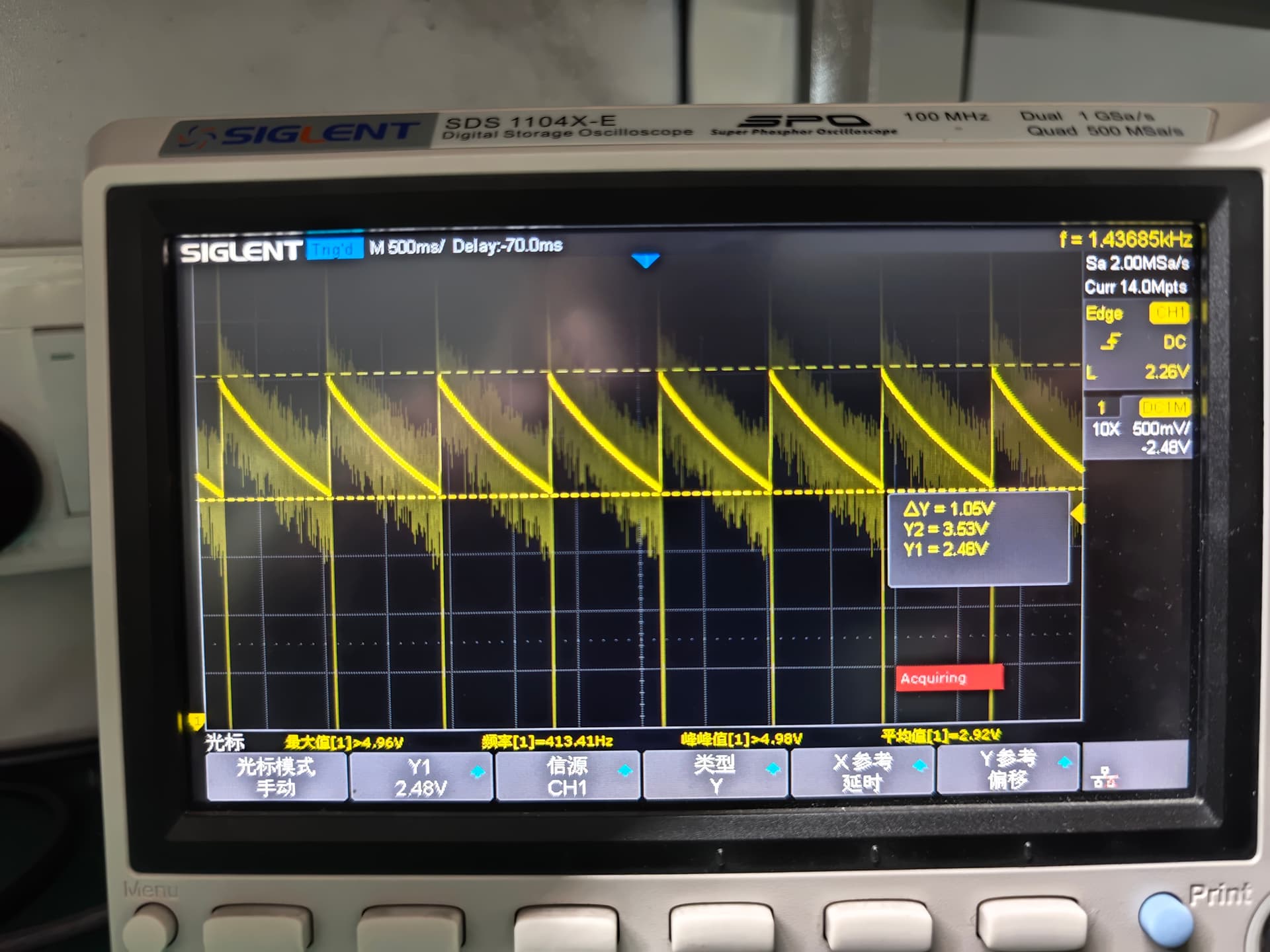

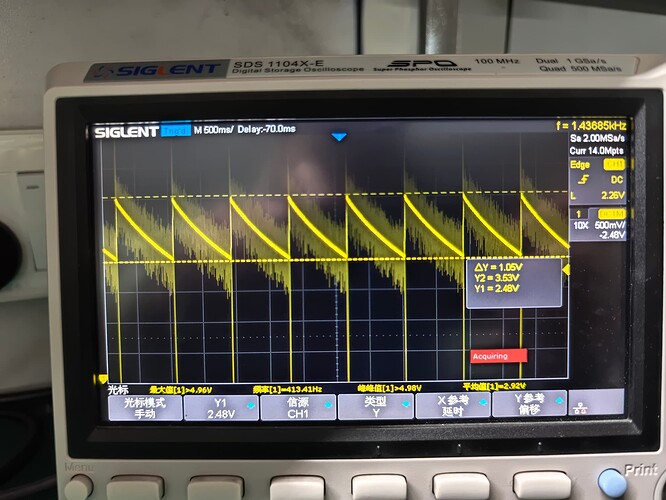

这张图是输出二极管后的波形，可以看到输出在2.5-3.5之间，

[1062418990]

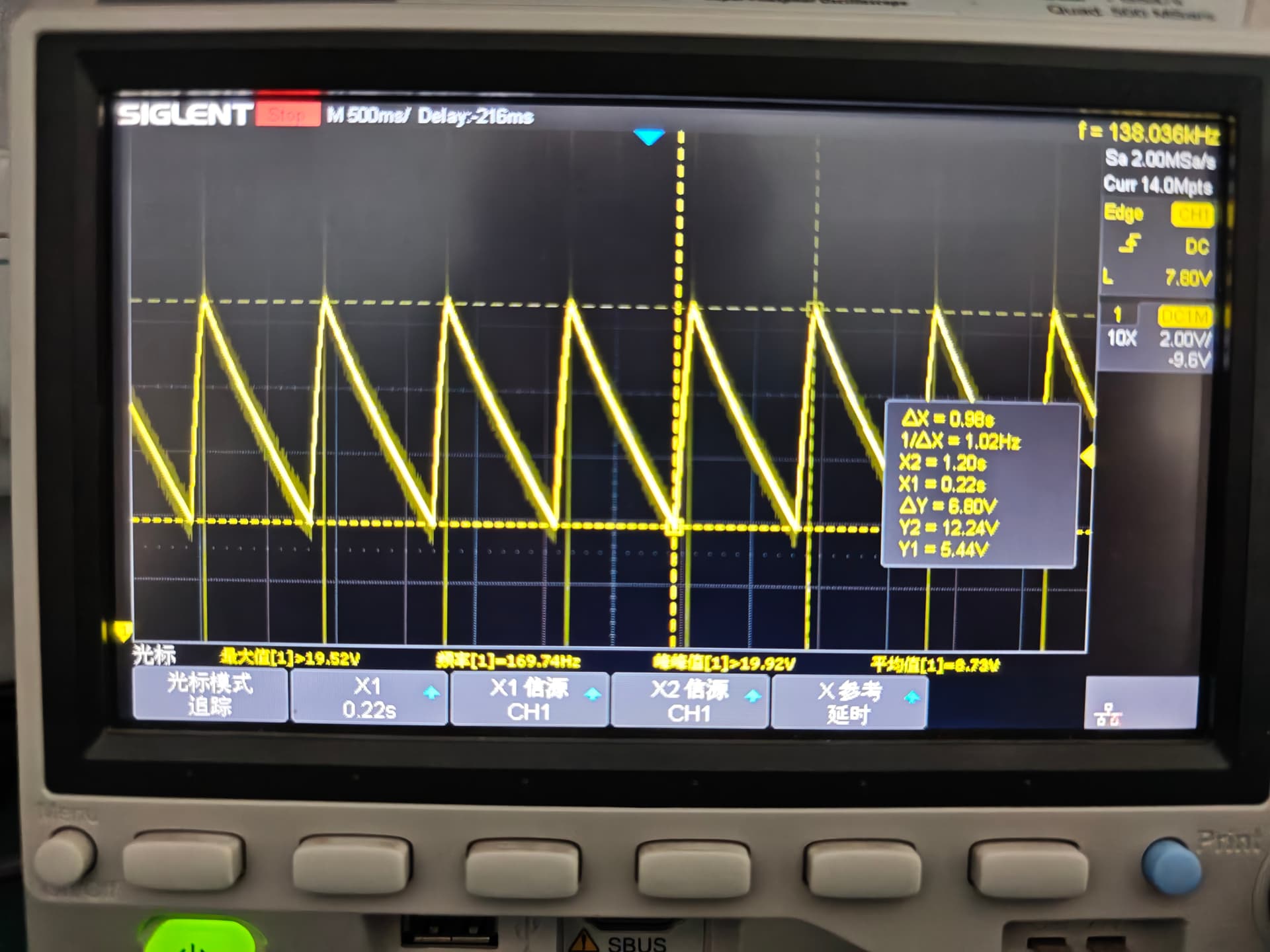

这张图是VCC引脚的电压波形，不知为何一直在欠压保护，

[1062418990]

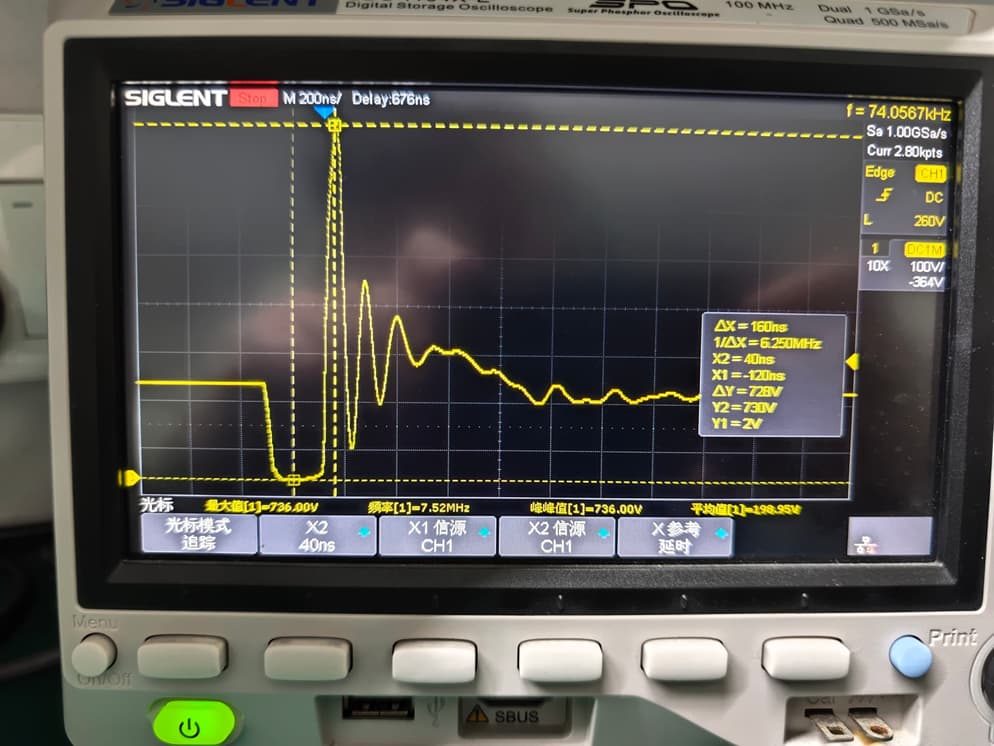

这张图是VDS波形，烂到简直没眼看 。

本人在隔离电源这部分完全是小白，实在搞不懂问什么会出现这样的的波形以及输出，因此来求助各位大佬，如果我想达到正常输出12V的状态应该如何修改？

[duo.wang]

不懂，但是顶一下。有人告诉你后，call我

[1013028015]

重点排查一下器件封装有没有画错，特别是U3以及其他有极性器件比如D4或者C7封装有没有画反

[24c01Hardware]

确认一下原边的检流电阻有没有设置正确，会不会有焊接错误的现象。

[yunshen]

有人回了，call你

[1062418990]

感谢回复，我检查了一下VCC附近的元件并没有封装上面的错误，但是我发现给TIMER软启动上面焊接的电容并非47NF而是22NF，不知道是不是因为电容配置错误导致了这样的的问题，刚好我这边没有47nf的电容了。

我已经加购47nf的电容了，等到了焊接上再看看是否会正常

[1062418990]

感谢回复，我检查了检流电阻没有发现问题，但是我发现给TIMER软启动上面焊接的电容并非47NF而是22NF，不知道是不是因为电容配置错误导致了这样的的问题，刚好我这边没有47nf的电容了。

我已经加购47nf的电容了，等到了焊接上再看看是否会正常

[1062418990]

感谢提醒.

[1062418990]

感谢提醒。

[1062418990]

之前问题解决了忘记回复了，出现这样的问题是因为我变压器的VCC绕组绕反了导致的

[24c01Hardware]

哈哈，感谢更新。我原来也有绕反过。自己绕是需要注意变压器同名端，得注意绕制方向。
