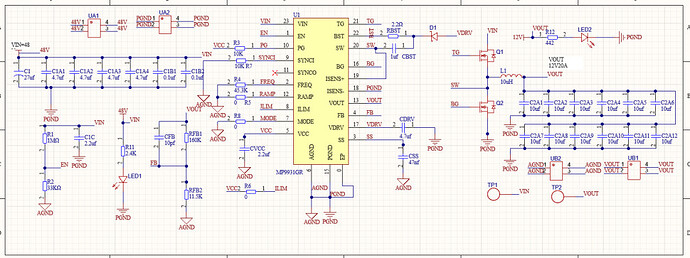

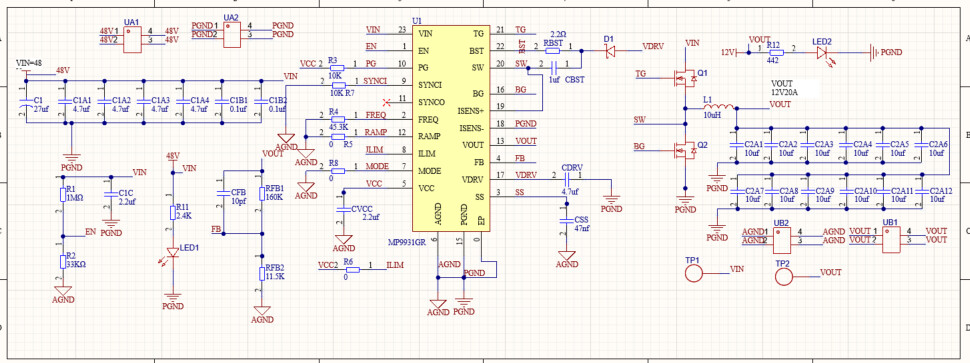

你好，我们购买了贵司的MP9931芯片，参考你们数据手册上的典型电路设计了一款BUCK电路，输入48V，开关频率为200kHz，输出为12V20A。

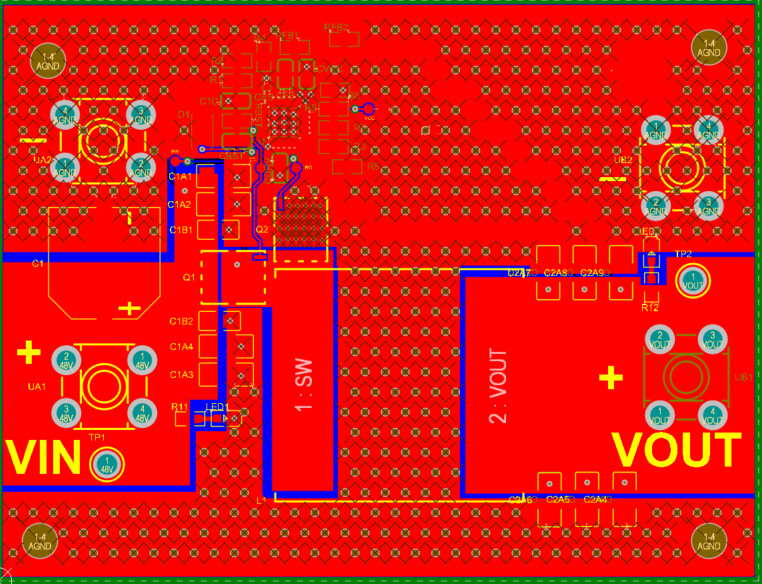

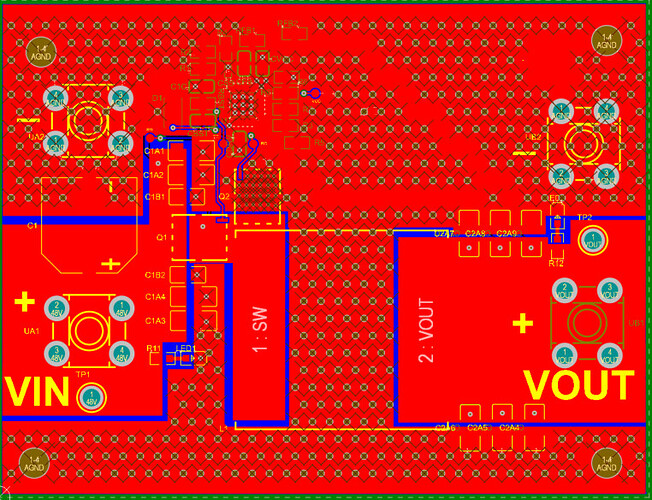

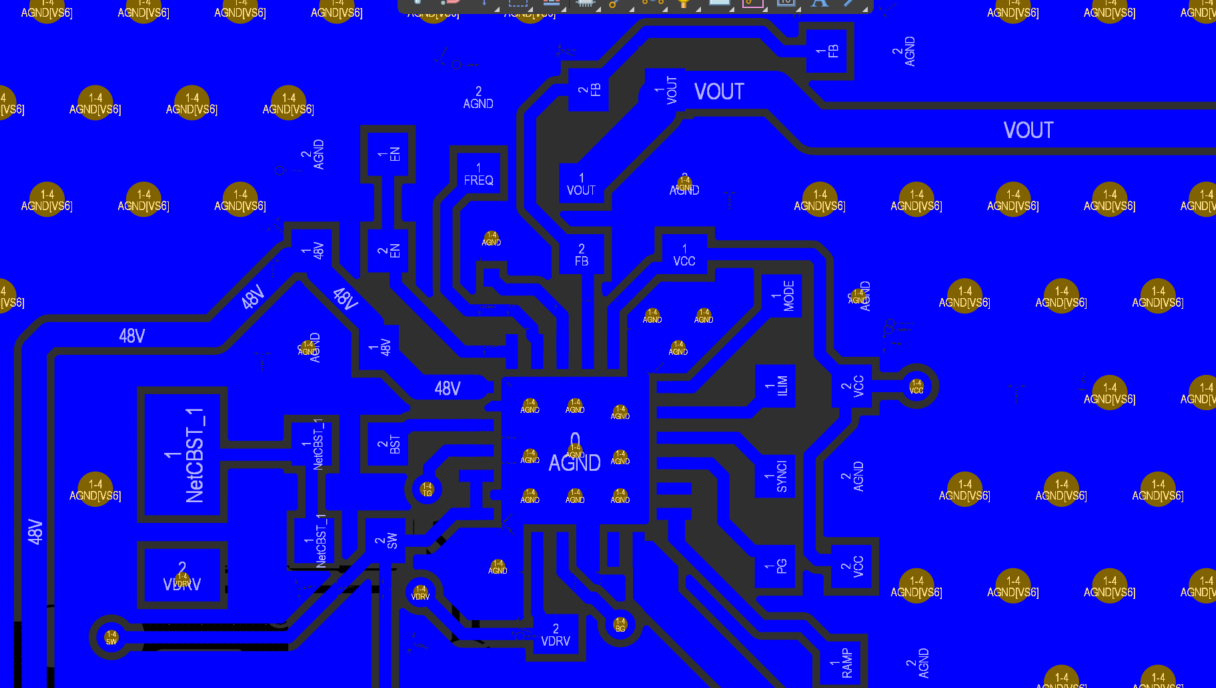

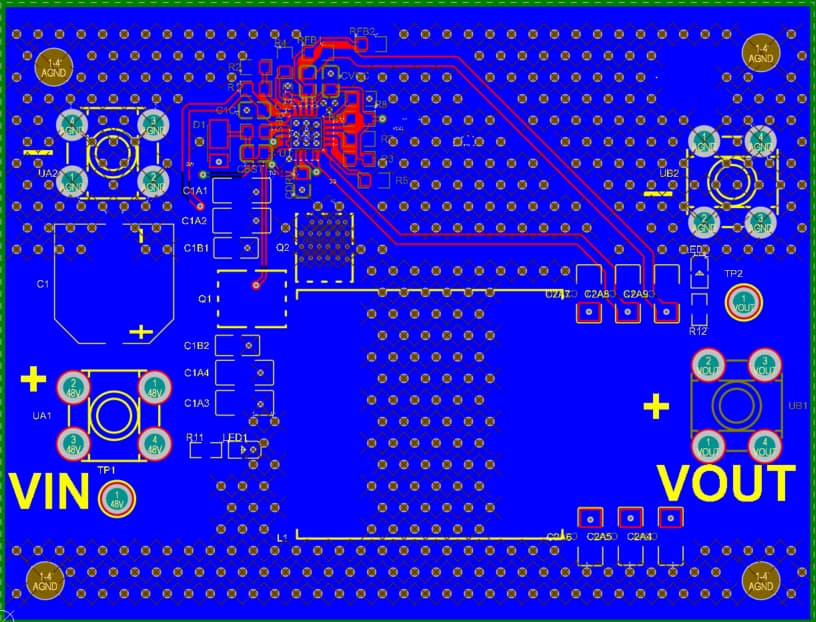

四层板，中间两层为GND。
在上电测试时，我们将负载从0A逐步增大（负载为CC模式），当负载达到1.8A左右时，输出电压会发生震荡，触发负载OSC保护机制。此后，我们将开关频率从200kHz改变到100kHz，减小输出电容，得到的测试结果不变。我们还将芯片的工作模式由PSM改为FCCM，情况依然没有得到改善。

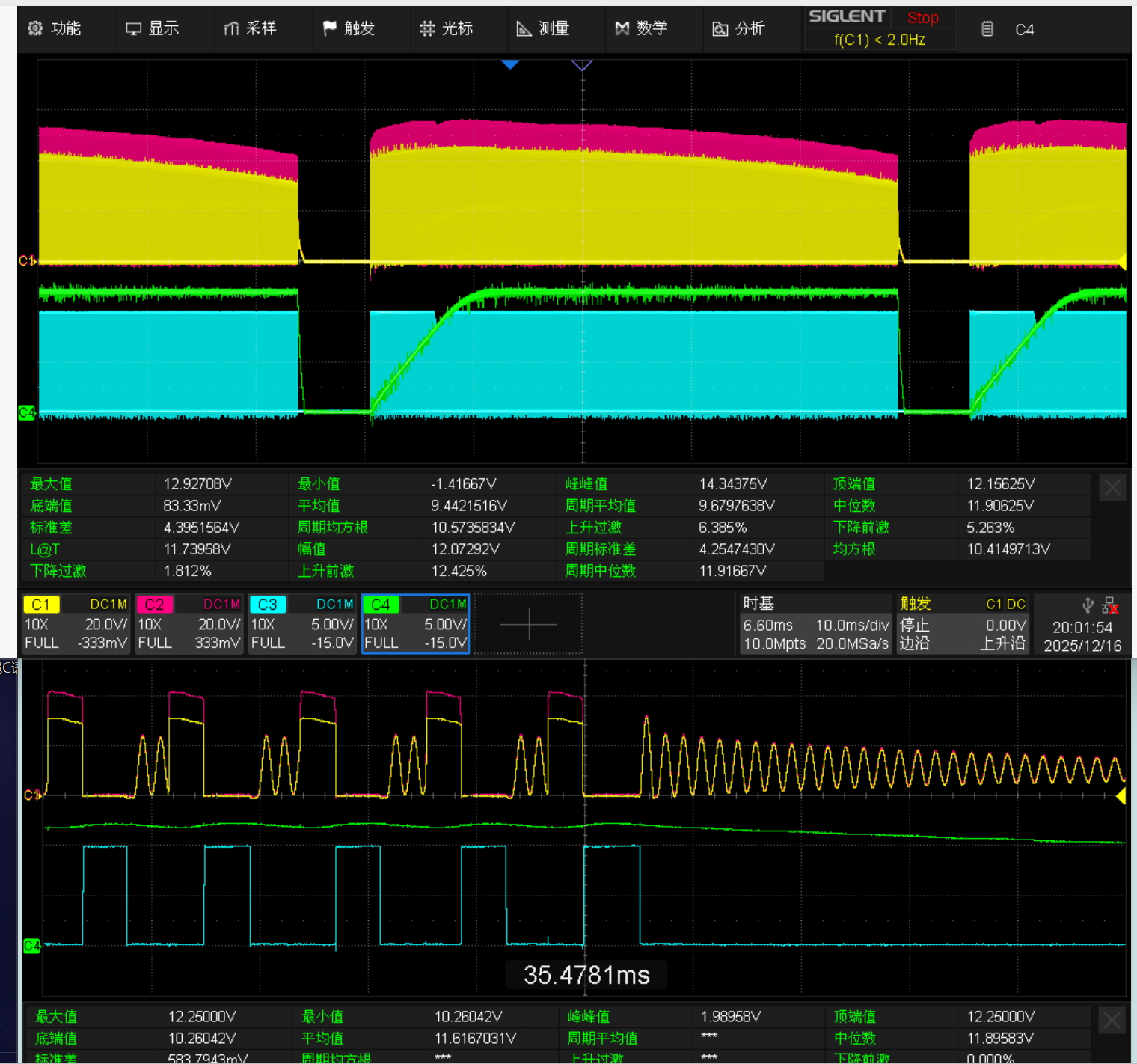

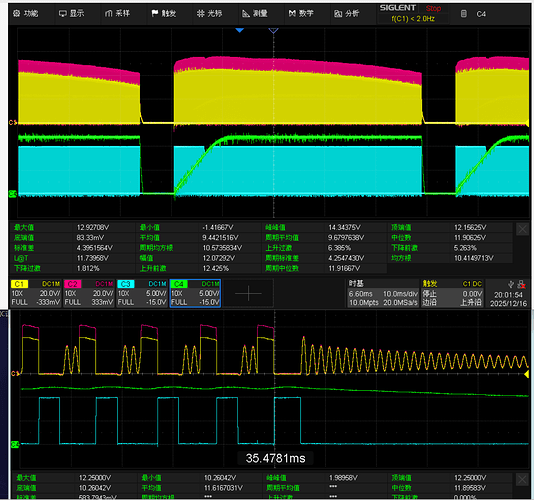

波形如下图所示（红色：SW 橙色：TG 蓝色：BG 绿色：输出电压）。
我们猜测还触发了芯片的保护机制，但是我们设计的电流限制为100mV，下管导通电阻为1.57mΩ，对应的电流保护阈值应该是60A左右，1.8A恒流负载远远未达到该阈值。
我们发现当输出电压突变至0时，下管最后一个门极信号BG导通时间较稳定工作时的BG信号会变长一些；同时输出电压稳定维持在12V时SW和TG的信号的幅值会缓慢减小。不知道是否与此有关。
希望可以得到你们的解答，谢谢。
