系统中存在USB及外部电源同时供电时，可能会存在外部供电电源反灌入USB接口，进而损坏电脑的USB端口。因此需要设计保护电路，在外部电源供电时切断USB供电。

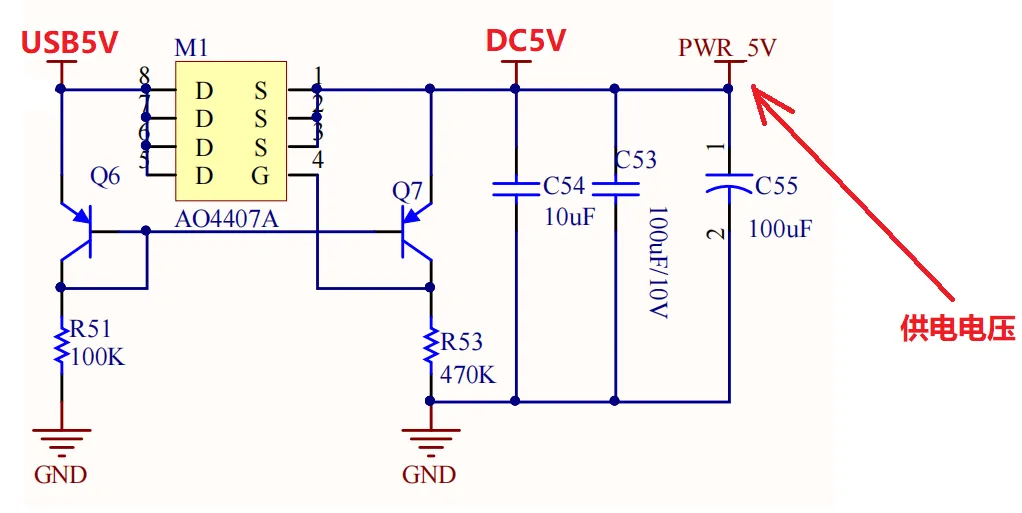

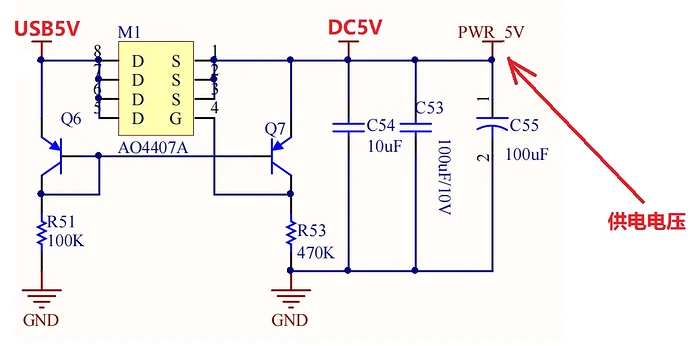

电路原理分析：
在使用USB5V单独供电时，上电瞬间Q6的基极及Q7三极管的基极是低电平，此时三极管Q6导通，导通后Q7基极为高电平，三极管Q7截止，Q7的集电极保持低电平，M1的栅极G保持低电平，进而M1导通，此时系统由PWR_5V近似为USB5V端口的电压。
在使用DC5V供电时，上电瞬间三极管Q7导通，此时Q7集电极为高电平，Q1呈截至状态，进而防止DC5V输入到USB5V。
