【经验分享】经过一下午的实战调试，终于把电源驱动MOS的振铃优化ok了
资源中心
EEdesign
2026 年1 月 12 日 07:43
1

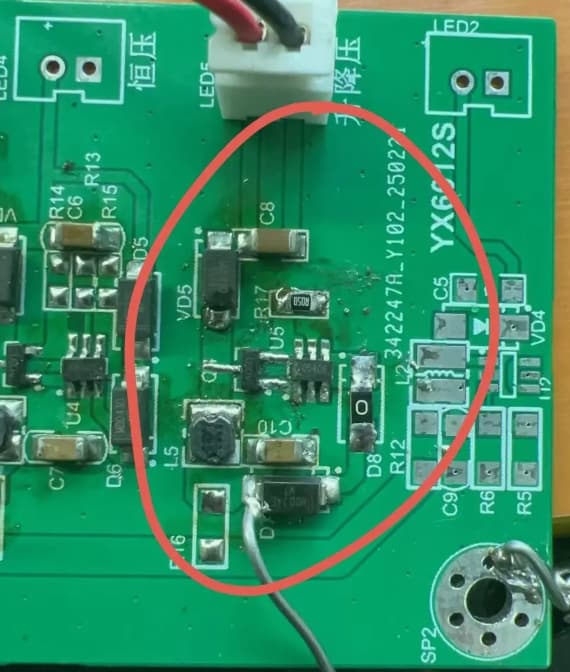

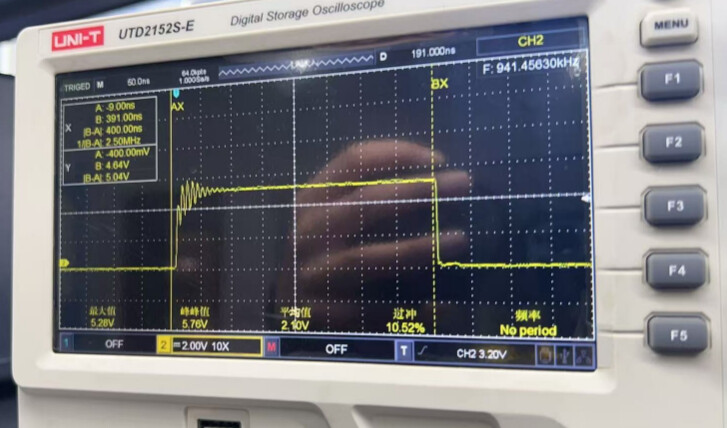

下面这个图有什么解决办法把振铃调小呢？
1080×608 60.3 KB
EEdesign
2026 年1 月 12 日 07:44

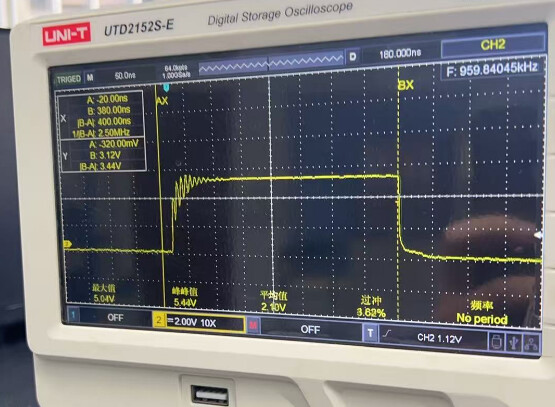

2
570×672 48.1 KB
EEdesign
2026 年1 月 12 日 07:45
3

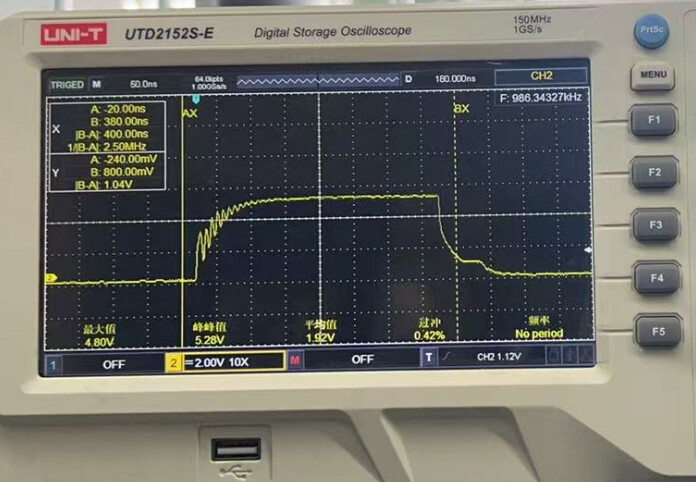

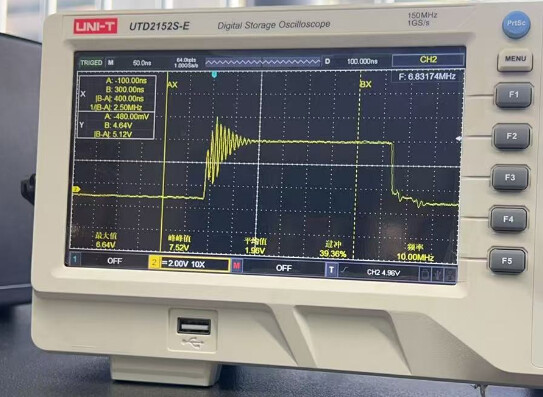

串联10Ω电阻，略微小了一点
543×397 67.4 KB

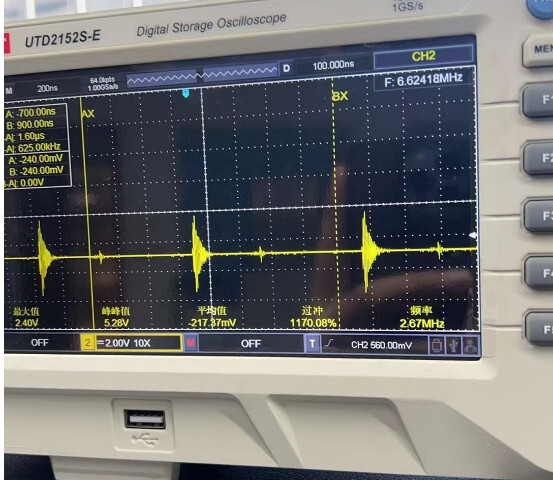

但是地弹信号比较离谱；
553×480 88.7 KB
EEdesign
2026 年1 月 12 日 07:46
4

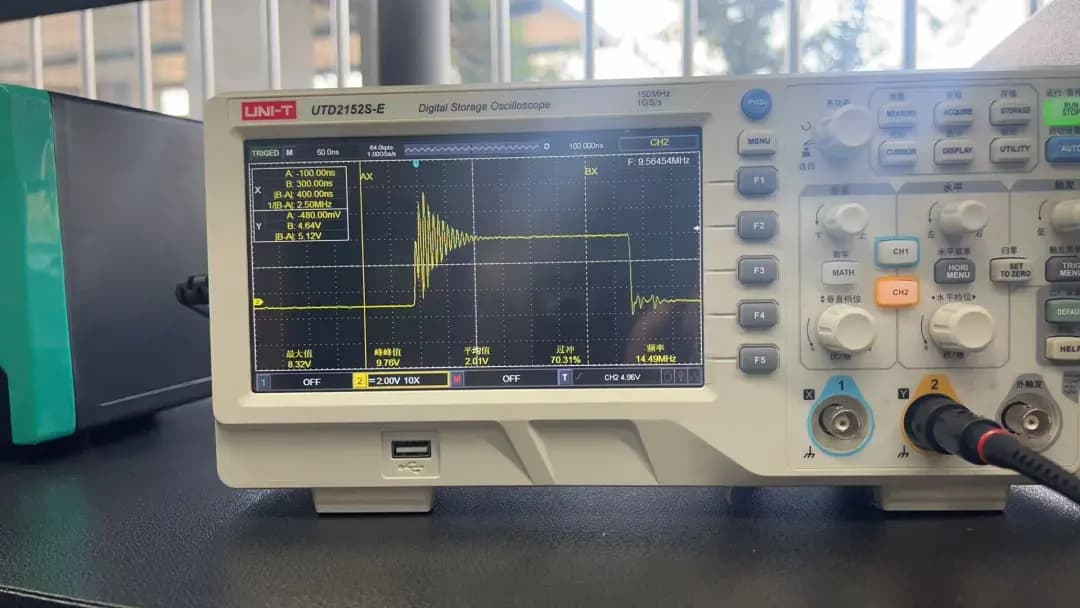

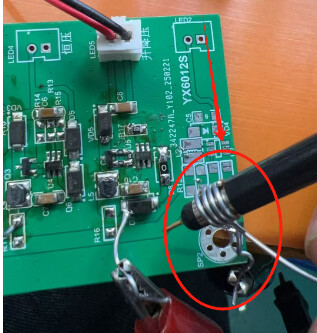

经群友提醒，发现测试测量的方式不对，接地环路没有最小化，用锡丝替代接地弹簧后，改善明显。
317×333 46.4 KB
644×508 102 KB

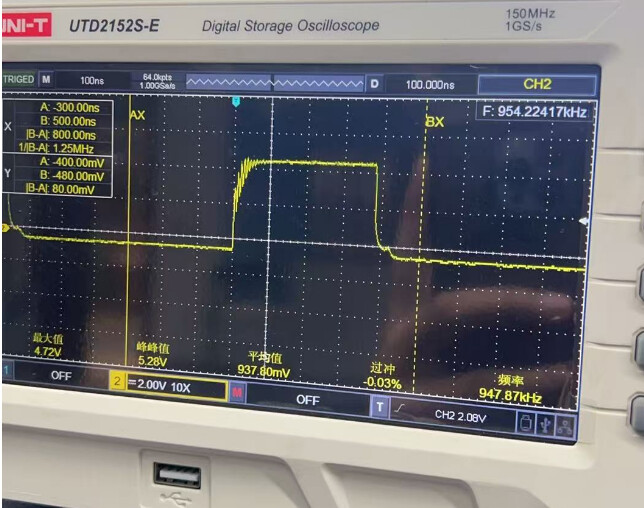

测试地改变到输出电容地，换位置后得到如下波形，又改善了一点。
727×428 83.9 KB
EEdesign
2026 年1 月 12 日 07:47
5

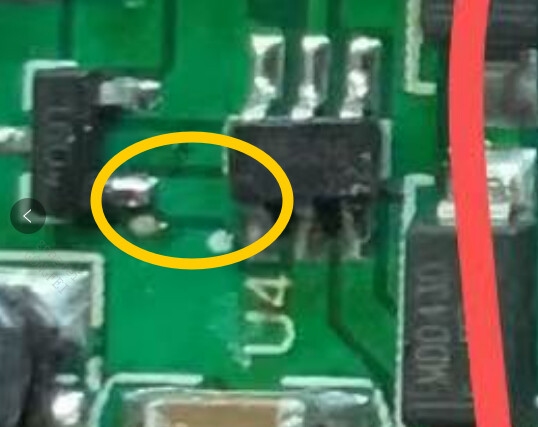

割线串电阻
538×427 53.6 KB

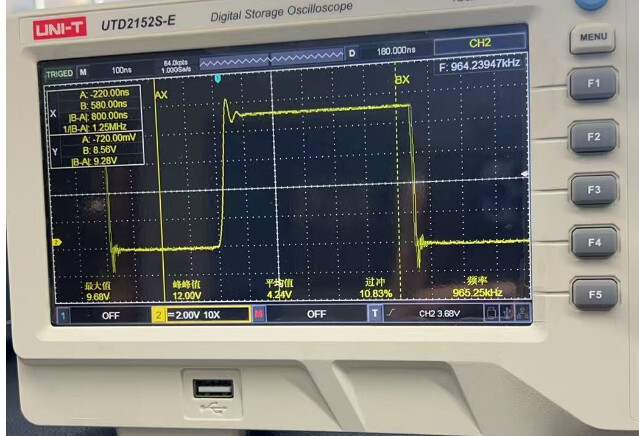

串4.7Ω栅极电阻，效果如下：
555×407 74.6 KB
串33Ω栅极电阻，效果如下：
696×482 89.1 KB
EEdesign
2026 年1 月 12 日 07:47
6
加的电阻越大，上升越慢，L是走线的寄生电感，趋势图如下所示。
301×274 10.6 KB
EEdesign
2026 年1 月 12 日 07:48
7
DS之间加RC吸收，已经ok了
639×436 87.9 KB
