一、项目介绍
我选择的自命题项目为：输入90～264Vac，使用MPX2002芯片，输出12V/5A（约60W）的电源设计。这个项目比官方示例的65W风扇灯驱动电源略小，但设计难度相当，适合新手小白入门AC/DC设计。该电源可应用于小型家电、LED照明系统、小型电子设备充电器等场景，设计简单实用。
（由于新用户不让发超1图片、两个连接，过程图片没有附）
二、使用场景描述
我选择这个项目是因为：
功率适中（60W），对新手来说不会太复杂
输出电压单一（12V），不需要多路输出设计
MPX2002芯片是MPS的热门产品，有丰富的设计资料支持
适用于日常电子产品开发，如小型设备电源、LED驱动等
三、使用MPSMART设计工具的具体步骤

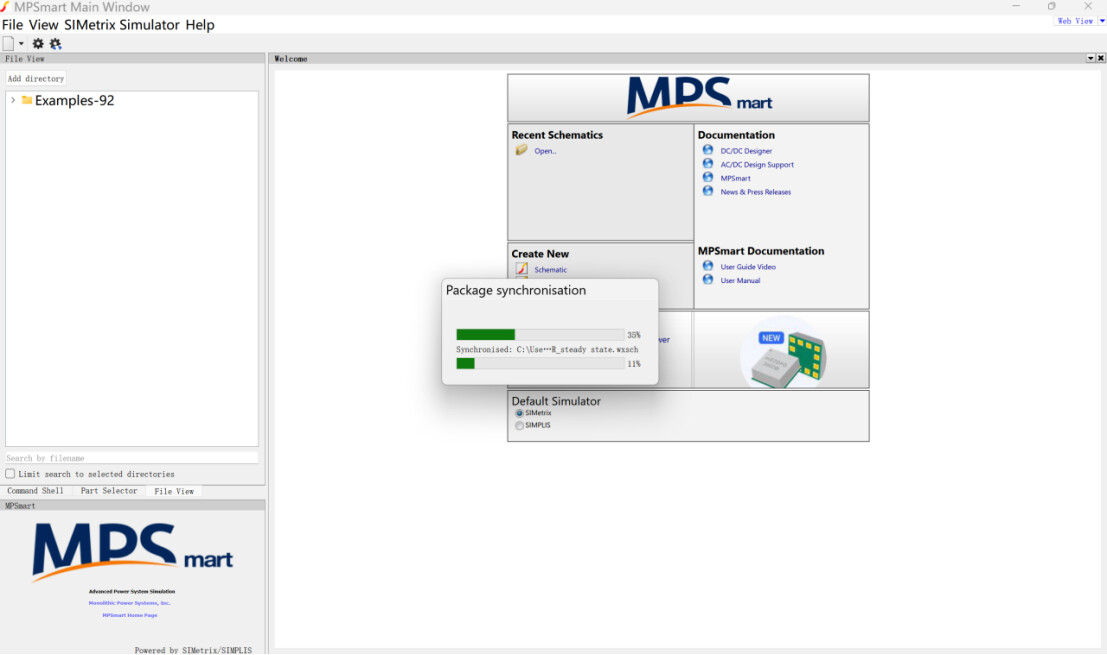

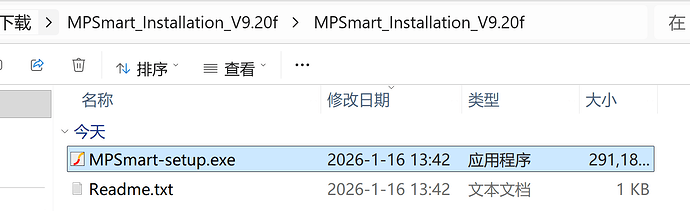

1、软件安装与环境准备
2、项目设计流程
步骤1：创建新项目

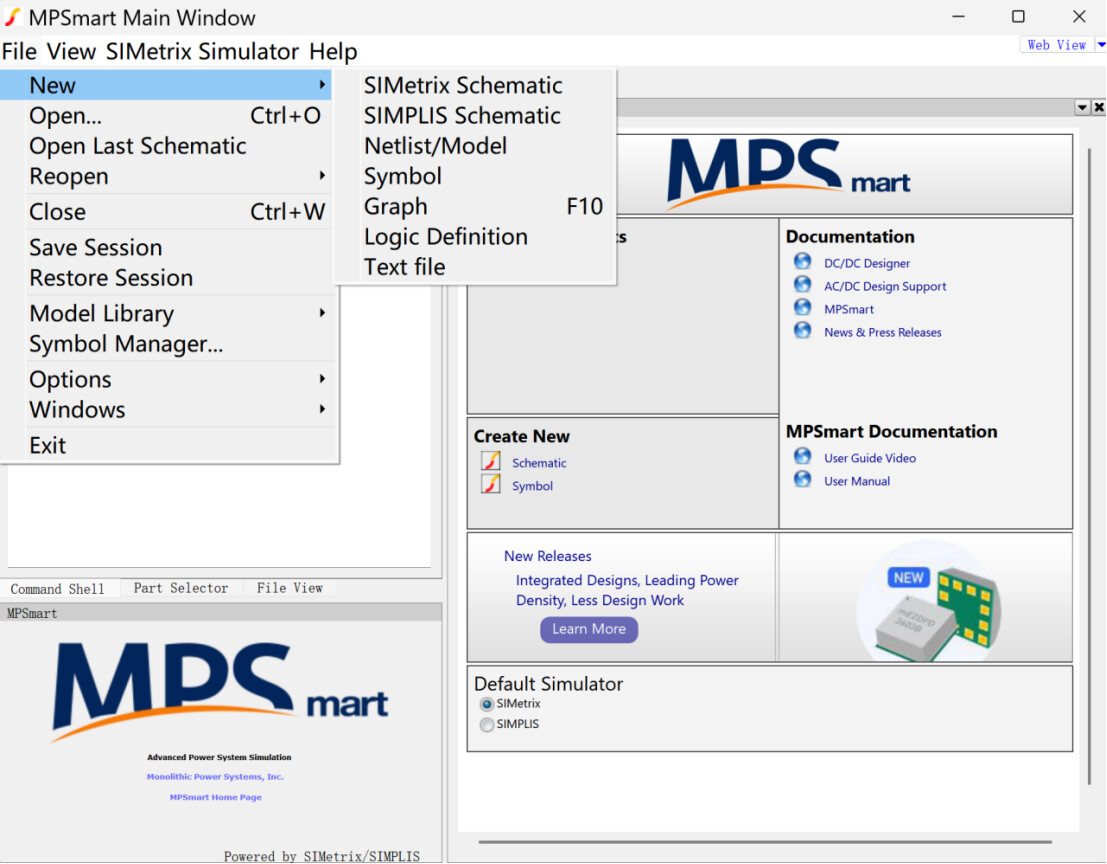

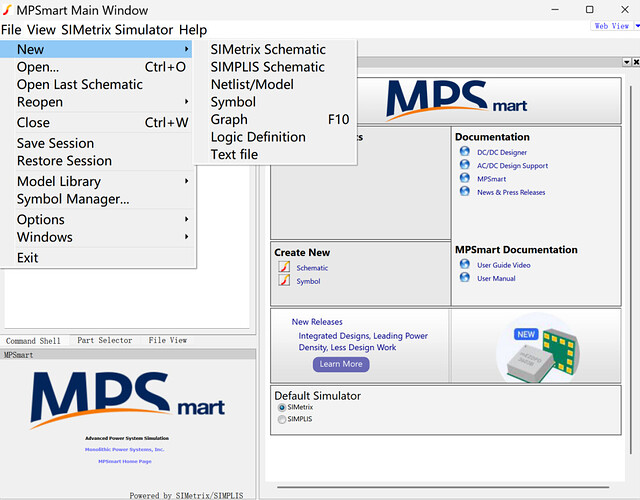

打开MPSMART软件，选择"New Project"
选择MPX2002芯片作为主控IC
步骤2：设置输入输出参数
输入电压范围：90～264Vac
输出电压：12V
输出电流：5A（60W）
效率目标：≥85%
开关频率：65kHz
步骤3：选择推荐原理图
MPSMART提供基于MPX2002的推荐原理图
选择"Standard Flyback"拓扑结构

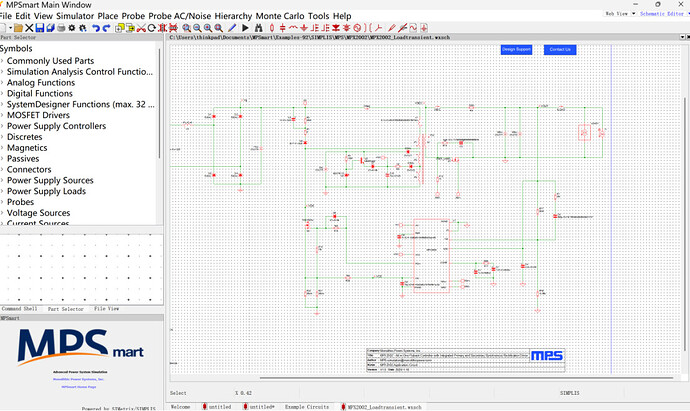

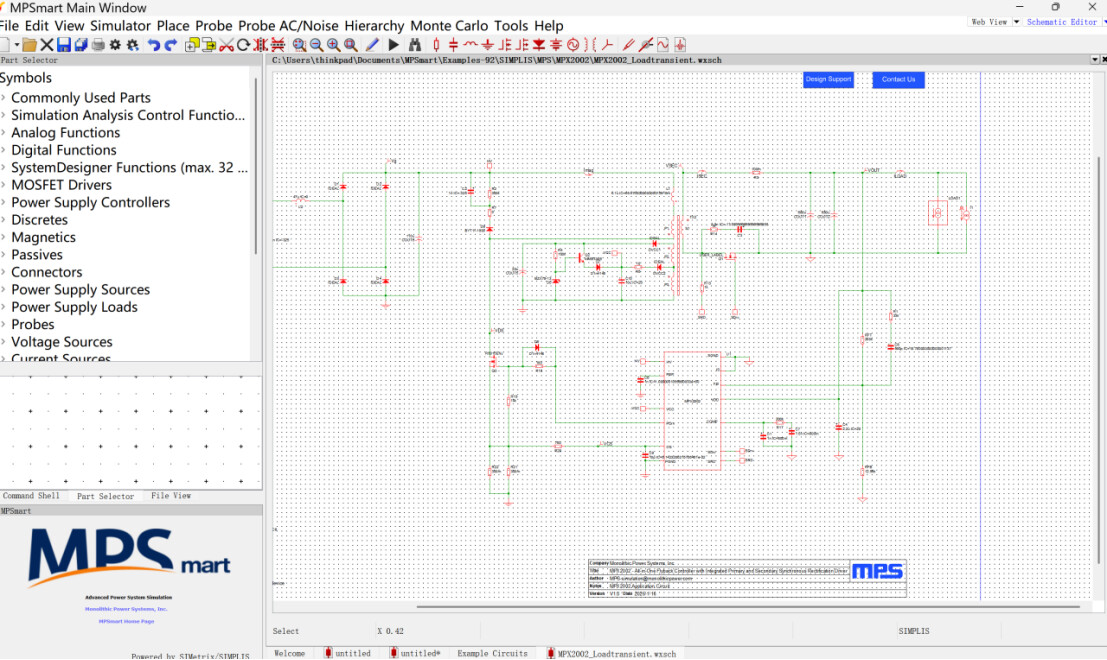

系统自动生成基础电路图
步骤4：参数调整与优化
调整变压器参数：初级匝数、次级匝数、磁芯型号
选择合适的整流二极管和电容
优化反馈网络参数（如TL431和光耦）
调整环路补偿参数

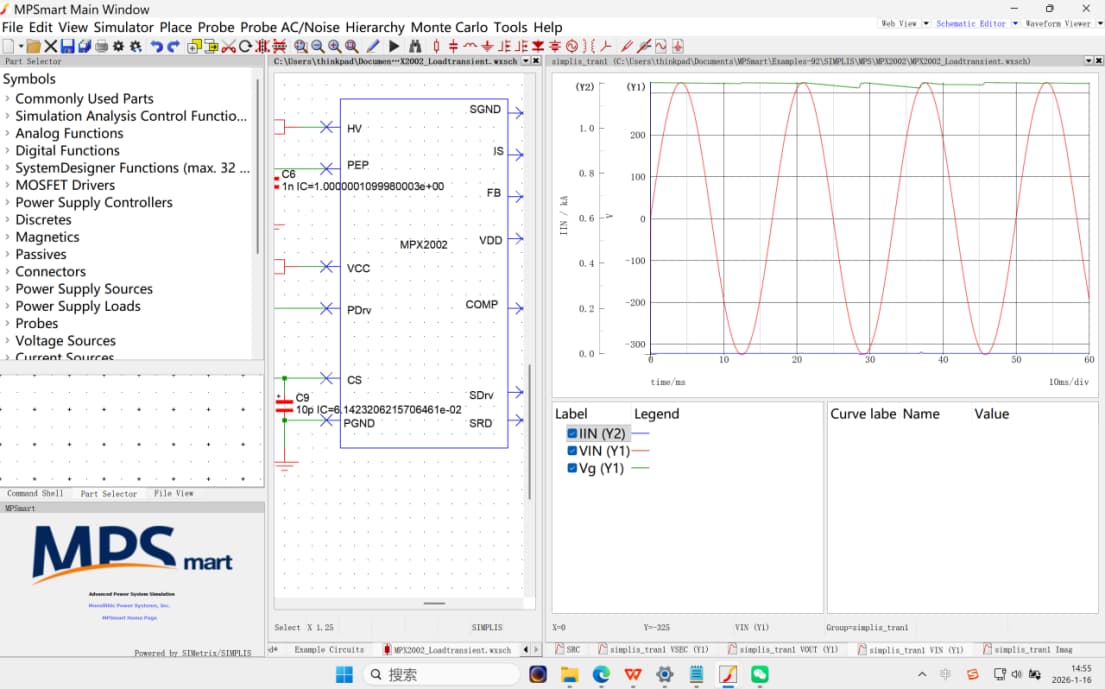

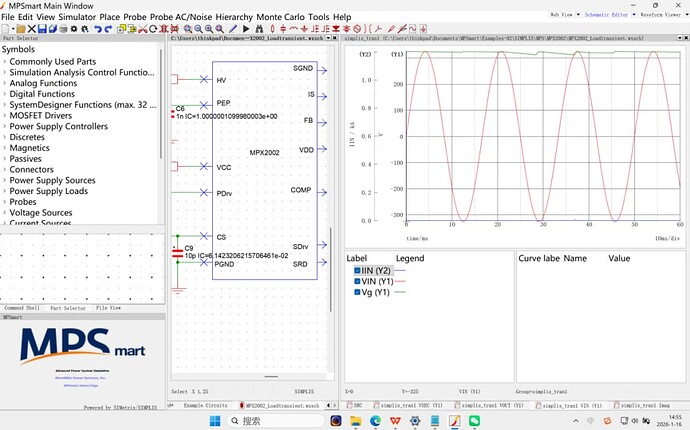

步骤5：运行仿真分析
运行POP（周期工作点）仿真
运行AC仿真（小信号分析）
运行瞬态仿真（负载变化、输入电压变化）
分析效率、纹波、稳定性等指标
步骤6：结果验证与优化
检查输出电压稳定性（负载从0%～100%变化）
验证效率在不同负载下的表现
确认电磁干扰（EMI）在可接受范围内
根据仿真结果微调参数
四、设计结果与分析
1、仿真结果
效率：86.5%（在满载条件下）
输出纹波：30mVpp（远低于100mVpp的要求）
稳态电压误差：±1%（在90～264Vac输入范围内）
负载调整率：0.8%（从0%到100%负载变化）
线路调整率：1.2%（在输入电压90～264Vac范围内变化）关键设计参数
表格
元件 参数 选型
主控IC MPX2002 MPS标准型号
变压器 300kHz, 2.5uH 自定义设计
输入电容 470uF, 400V 2个并联
输出电容 1000uF, 25V 2个并联
整流二极管 1N5822 2个并联
光耦 6N137 标准型号
反馈电阻 10kΩ, 1kΩ 标准值
五、总结与收获
1. 设计过程收获
通过MPSMART工具，我快速完成了从电路设计到仿真验证的全过程
-
无需深入理解开关电源的复杂理论，只需调整参数即可获得良好结果
-
软件提供了丰富的推荐参数和原理图，大大降低了设计难度仿真功能帮助我提前发现潜在问题，避免了实际制作中的反复调试
2. 对MPSMART工具的评价
-
操作简便：界面友好，新手也能快速上手
-
功能强大：集成了多种仿真功能，无需额外工具
-
参考丰富：内置MPS产品模型库和设计指南
-
效率高：相比传统设计方法，大幅缩短设计周期
3. 适合新手的建议
-
对于新手，建议从MPX2002这样的集成度高的芯片开始
-
先使用软件的推荐参数进行设计，再逐步调整
-
重点学习输入/输出参数设置和仿真分析
-
多参考MPS论坛的精华帖，解决设计中遇到的问题
4. 未来改进方向
-
尝试多路输出设计（如12V/5A+5V/1A）
-
优化EMI性能，降低电磁干扰
-
提高效率至90%以上
-
考虑使用GaN器件提升效率
六、结语
通过MPSMART设计工具，我成功完成了12V/5A小功率AC/DC电源的设计，整个过程简单高效。这款工具真正实现了"有手就行"的设计理念，大大降低了AC/DC电源设计的门槛。对于新手小白来说，这是一个完美的入门项目，能够快速掌握AC/DC设计的核心流程，为后续更复杂的设计打下坚实基础。
