一、具体介绍
本次实测使用的是 MPS反激设计工具Flyback Design Tool。为了应对当下高功率密度快充的需求，我选择了一款“全合一”反激控制器 MPX2002 进行设计。该芯片集成了初级主控、次级同步整流（SR）控制以及反馈电路，非常适合追求高效率和小型化的 PD 应用。本次测评旨在通过工具快速验证 65W CCM 模式下的电路参数与稳定性。
二、使用场景
-
目标应用： 65W USB-PD 快充适配器
-
输入规格： 90V ~ 264V AC（宽电压通用输入）
-
输出规格： 20V / 3.25A（单口 65W）
-
设计难点： 在宽电压范围内平衡效率与体积，同时确保环路稳定性。
三、使用细节与设计流程

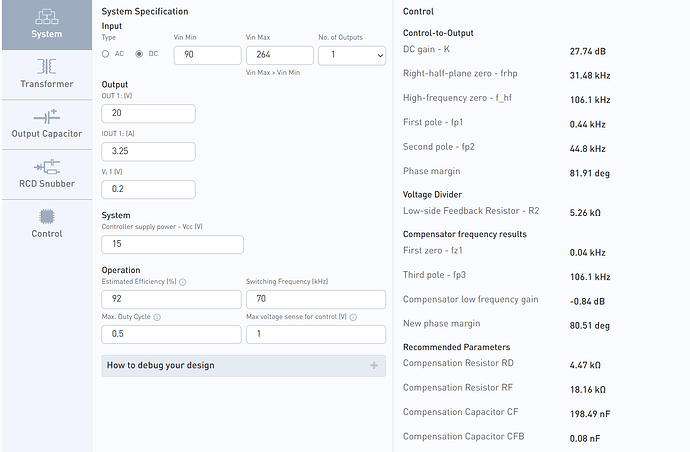

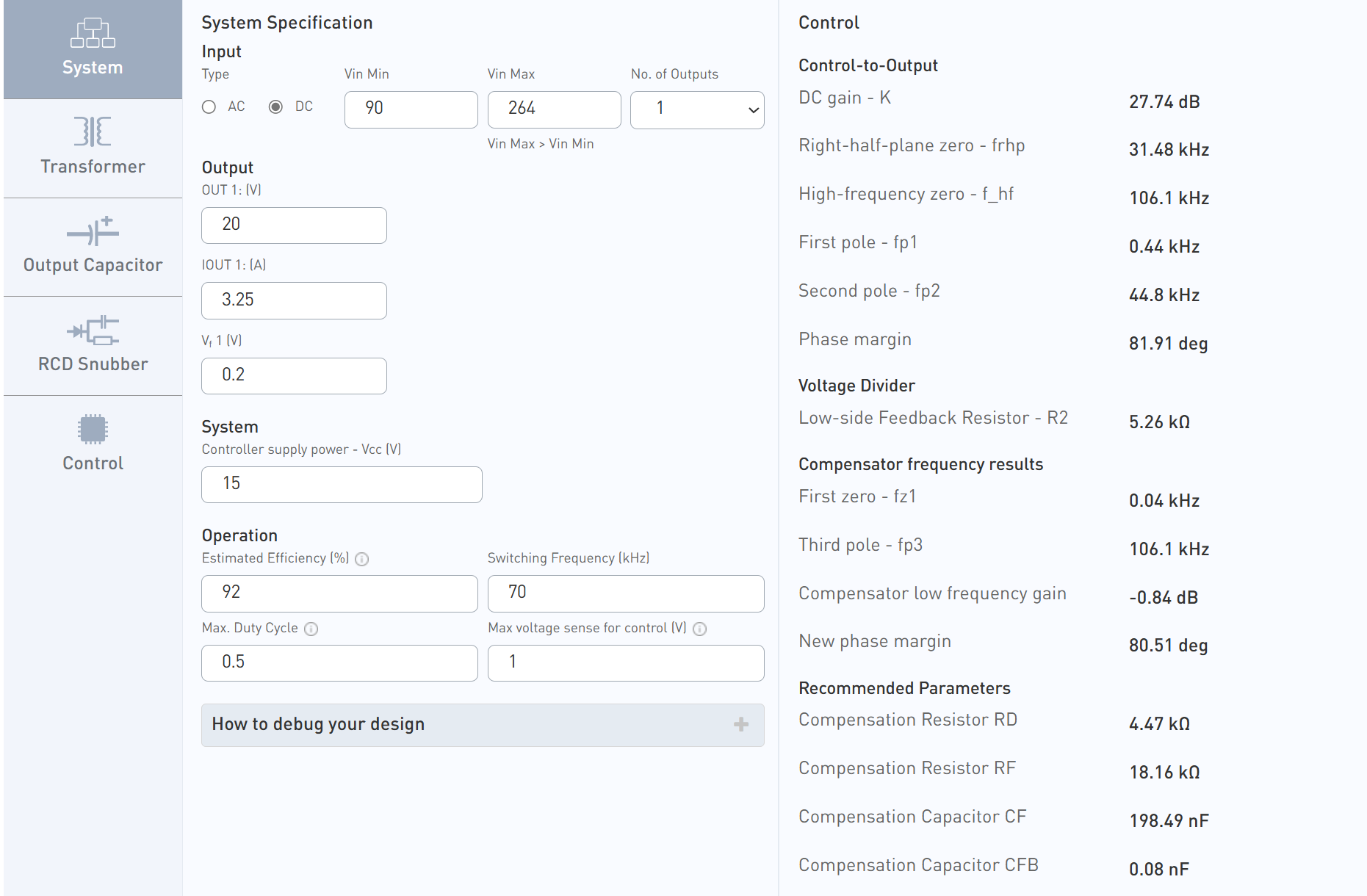

1. 系统参数设定
在首页配置中，我设定了 CCM（连续导通模式），以降低初级和次级侧的电流有效值（RMS），从而减少导通损耗。
-
关键设置：
-
控制芯片选型: 选定 MPX2002。
-
Vcc: 设定为 15V，保证 MOS 管有足够的驱动电压，降低导通电阻。
-
Max Duty Cycle: 设定为 0.5，充分利用 CCM 模式优势，优化低压输入时的性能。
-
Vf: 设定为 0.2，MPX2002实际上是集成的MOS，并没有二极管压降，此处用0.2带入计算
-
Switching Frequency: 设定为 70kHz，在体积与 EMI 之间取得平衡。
-
2. 控制环路修正 (Control Settings)
这是 MPX2002 设计中最容易踩坑的地方。虽然它是 Primary Side 封装，但实际上是通过次级 FB 引脚直接采样。
-
避坑指南：
-
Control Mode: 必须修改为 Secondary（副边控制），匹配芯片物理特性。
-
Vref: 手动修正为 1.22V（默认为 2.5V）。这一步至关重要，否则输出电压计算将出现严重偏差。
-
3. 变压器与漏感优化 (Transformer Design)
工具默认的漏感（Leakage Inductance）为 5%，这会导致计算出的 RCD 吸收损耗高达 6W+。
-
参数优化： 结合三明治绕法工艺，我将漏感系数调整为 1.5%。
-
结果： 调整后，RCD 电路的预估损耗大幅降低至合理范围，且 Vds尖峰在安全范围内。初级电感量计算约为 315uH，漏感4.7uH，反射电压 Vor约为 90V。
4. 输出滤波与吸收 (Output & Snubber)
-
RCD Snubber: 设定电压纹波为 10%，平衡了钳位电压稳定性与电容体积。
-
Output Capacitor: 针对 3.25A 的大电流，由于软件限制，初始选用单个 680uF 固态电容，在此基础上可以采用多个电容并联或采用π型滤波，以确保纹波压制在 100mV 以内。
四、总结与发现
通过本次 65W PD 案例的实测，我对 MPS 设计工具有了以下几点深刻体会：
1. 稳字当头：
仿真结果显示，系统的相位裕度（Phase Margin）高达 82°，远超 45° 的工程安全标准。这表明该方案具有极强的鲁棒性，虽然高相位裕度意味着动态响应稍慢，但对于消费类电源，“不炸机、不啸叫”的稳定性是第一位的。
2.精准的应力评估：
虽然在自定义参数模式下工具无法生成动态波特图，但其静态工作点的计算能力依然非常强悍。特别是对 MOSFET 电压应力 和 RCD 吸收电路损耗 的预估非常精准。通过调整漏感参数，我直观地看到了损耗从 6W 降至合理水平的过程，这为实际元器件选型（如选择MOS耐压和确定吸收电阻功率）提供了极具价值的数据支撑。
3. 快速迭代：
该工具最强大的地方在于参数的实时联动。当我修正了 Vref 和漏感参数后，工具瞬间自动重新计算了磁性元件、RCD 吸收参数和 MOS 应力。它给出的不再是一个简单的计算结果，而是一个可以直接用于原理图绘制的工程雏形。
4. 设计建议：
在使用 MPX2002 这种特殊芯片时，务必对照 Datasheet 检查 Vref 和 控制模式。工具的默认值是通用的，只有结合手册修正关键参数（如将 Vref 从 2.5V 改为 1.22V），才能得到精准可用的设计方案。
