不管怎么设计,怎么学习硬件知识,都需要实战,硬件工程师设计PCB是必不可少的(大部分来说),本篇主要从最基本的电阻电容电感的PCB设计封装来说起,算是最基础的设计,也是不错的入门篇。

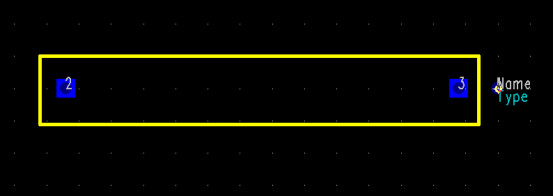

先来看一下成品图
不管怎么设计,怎么学习硬件知识,都需要实战,硬件工程师设计PCB是必不可少的(大部分来说),本篇主要从最基本的电阻电容电感的PCB设计封装来说起,算是最基础的设计,也是不错的入门篇。
先来看一下成品图
首先打开PADS Layout软件,然后点击文件选择库,进行库中元素的添加,也就是需要画的电阻电容电感。
然后就进入了添加库文件的界面了,可以正式开始电阻电容电感的设计了,下面以电阻为例。

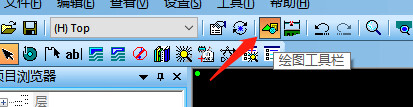

点击绘图工具栏,选中它,就可看到焊盘,2D线,文本,铜箔等设计元素
选择焊盘,也就是之后电阻的两个触点,刚点击下去它应该是圆形的(默认设置)。

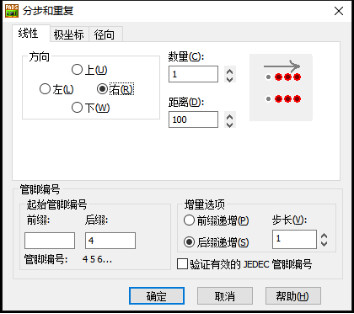

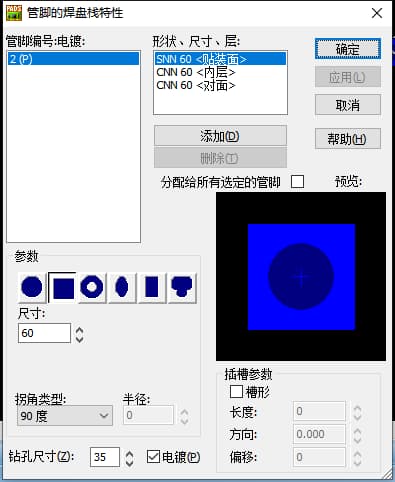

左键双击可以对它进行属性的更改,这里叫“端点特性”,点击“焊盘栈”正式进入。
进入之后的界面如下图所示,它可以更改焊盘的形状,长度宽度,层级(内层外层贴装面选择)厚度等等。
