本期分享两个快速放电电路，如果大家也有其他的快速放电电路，也欢迎补充分享。

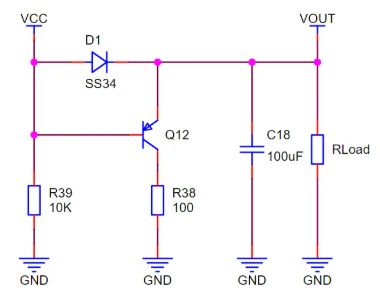

快速放电电路1：

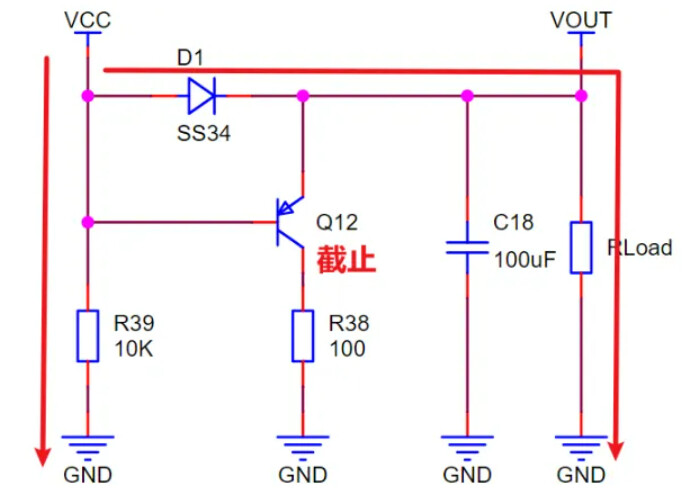

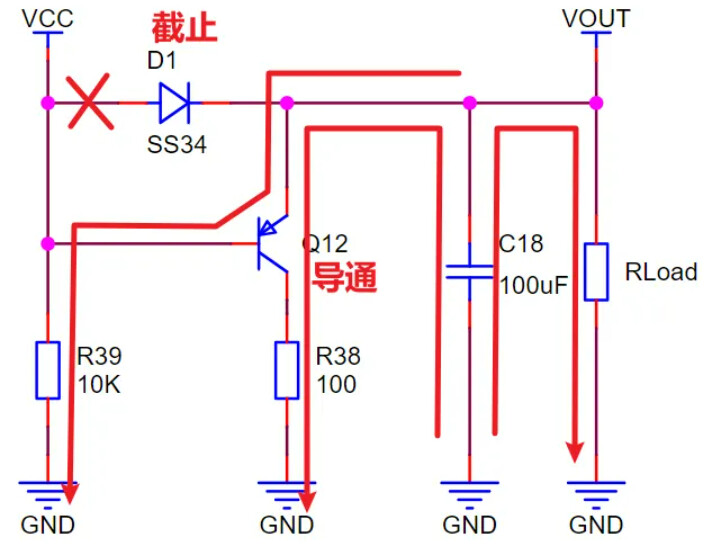

VCC供电时，二极管D1导通，三极管Q12截止，VCC通过二极管D1为负载供电，电流路径主要为下图红色所示，从电流路径也可以看出，这个电路的缺点就是在正常工作时电阻R39和二极管D1会额外的消耗能量：

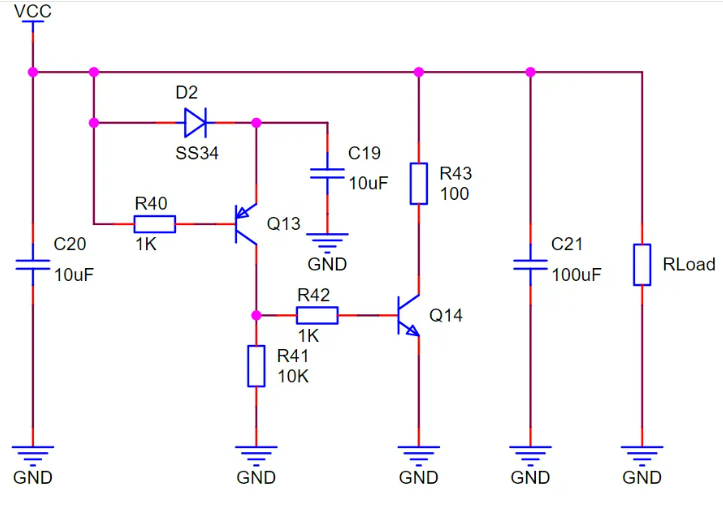

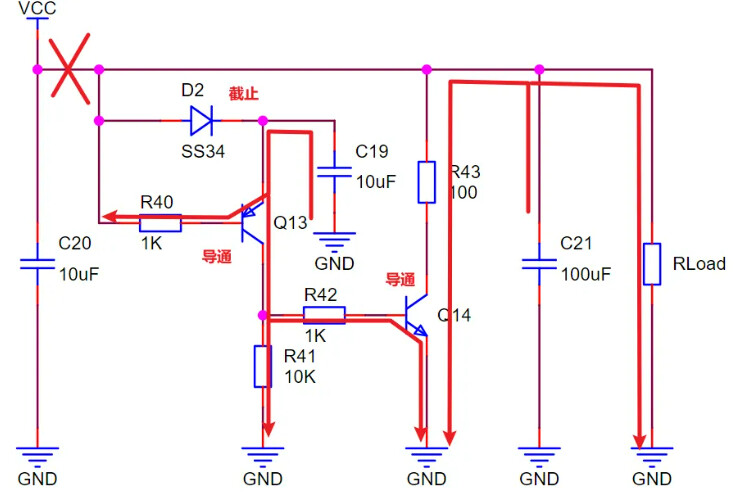

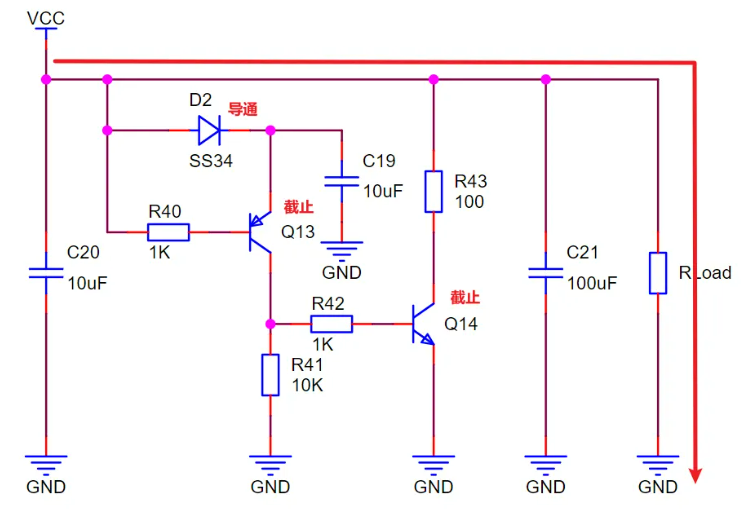

当VCC断电时，二极管D2截止，由于电容C19上存储有电，所以当负载电容上的电压下降到大概为VCC-Vd-Vbe左右时，三极管Q13会导通，从而控制三极管Q14导通，**负载电容C21上的电通过三极管Q14和电阻R43快速释放。**电流路径如下所示：
在上图中，可以根据实际需要适当调整三极管的基极电阻R40和R42，下拉电阻R41，放电电阻R43，以及储能电容C19的大小。
总结：
在一些对这种负载电容释放电压时间有要求的场合，例如一些屏幕显示之类的地方可以使用这种电路，可以更快的释放负载电容上的电荷，达到快速放电的目的。
