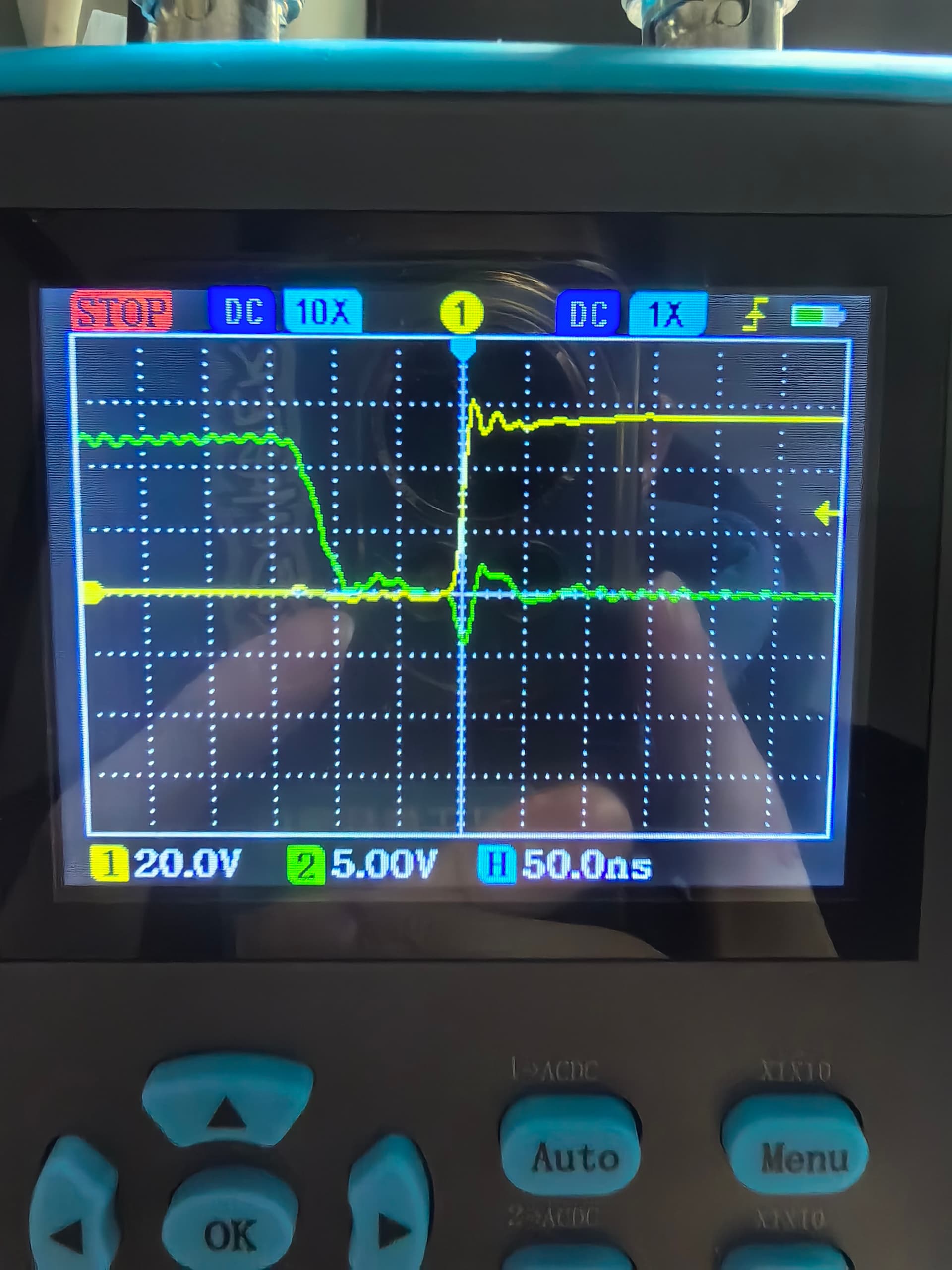

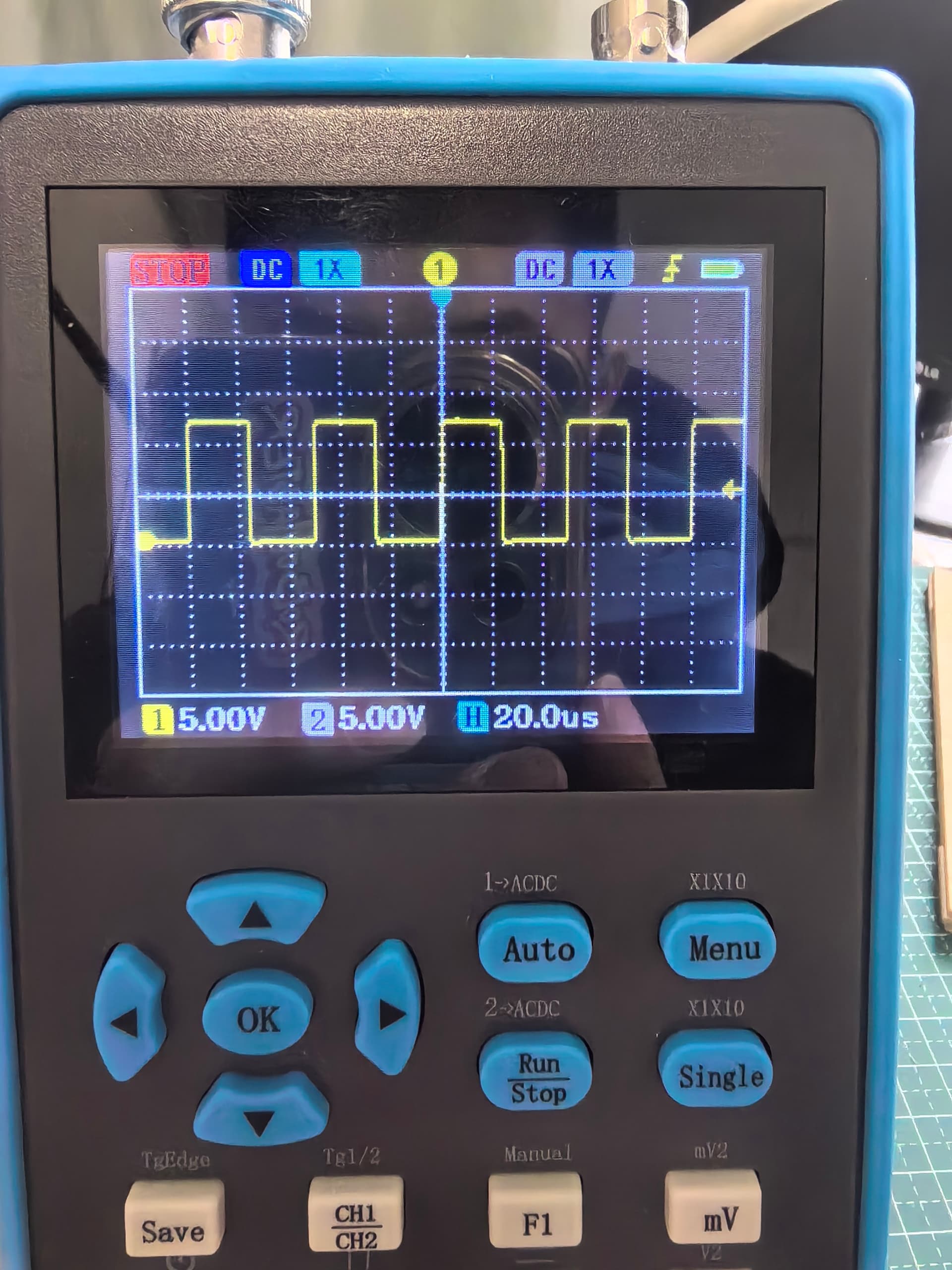

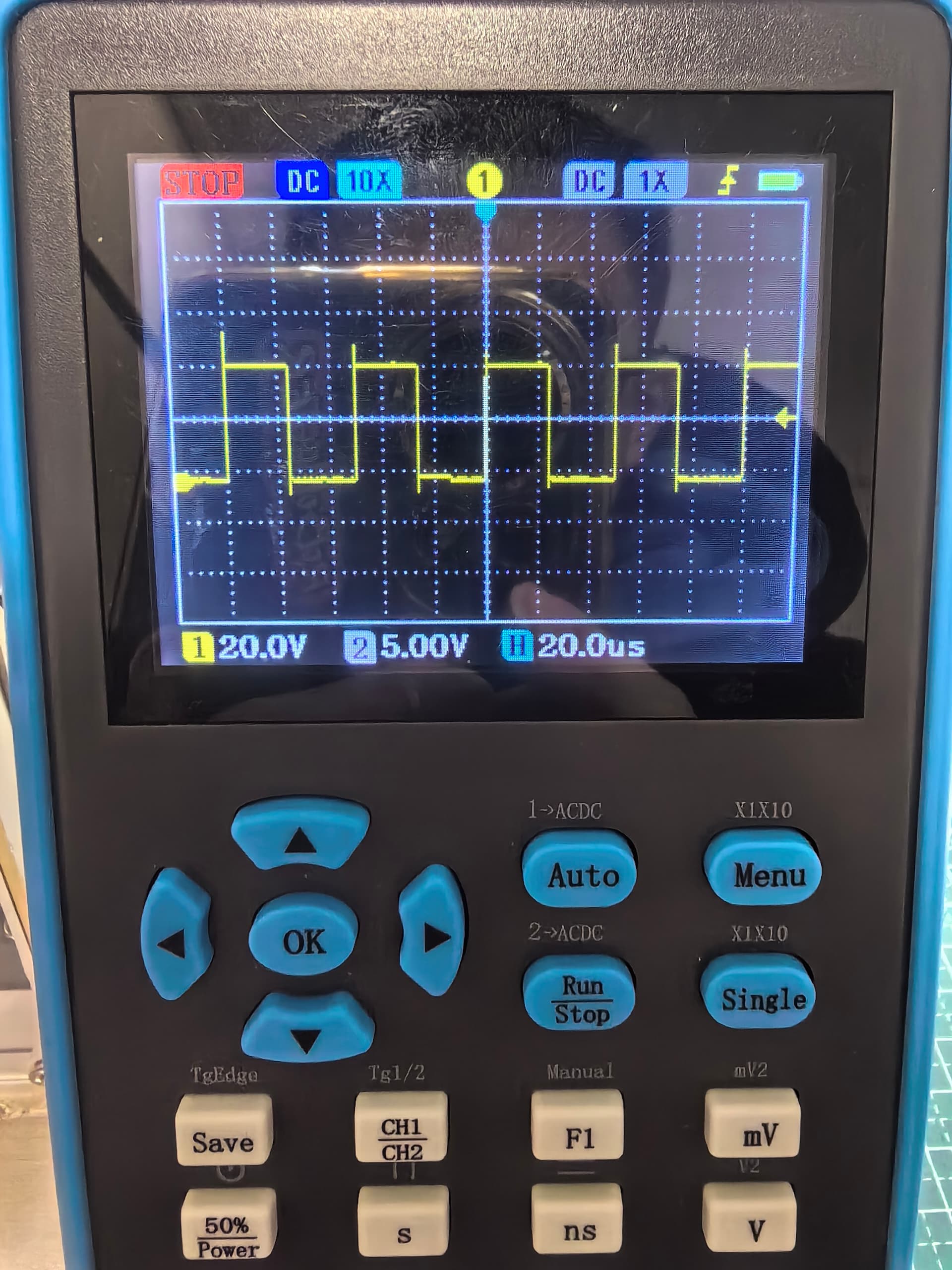

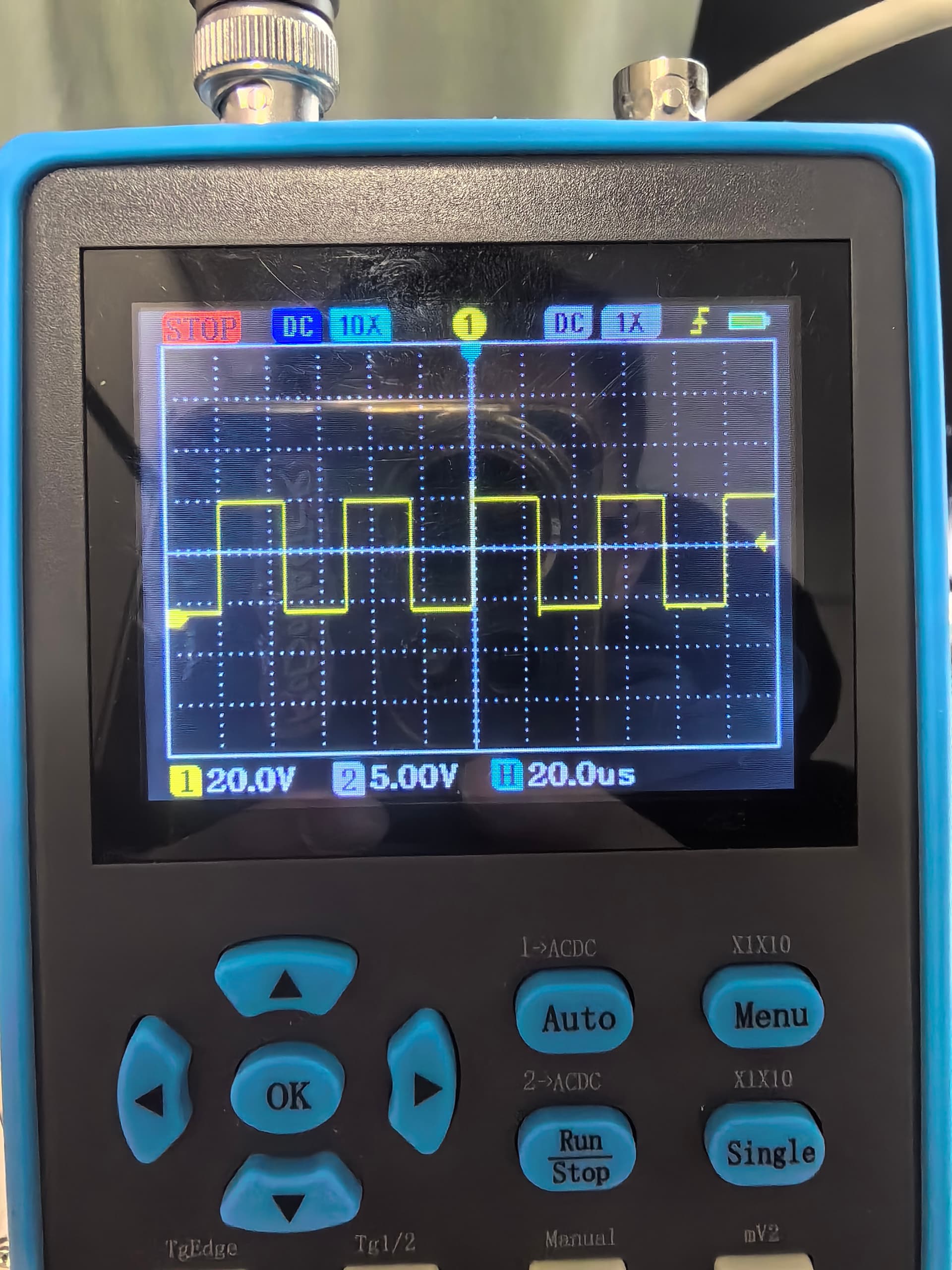

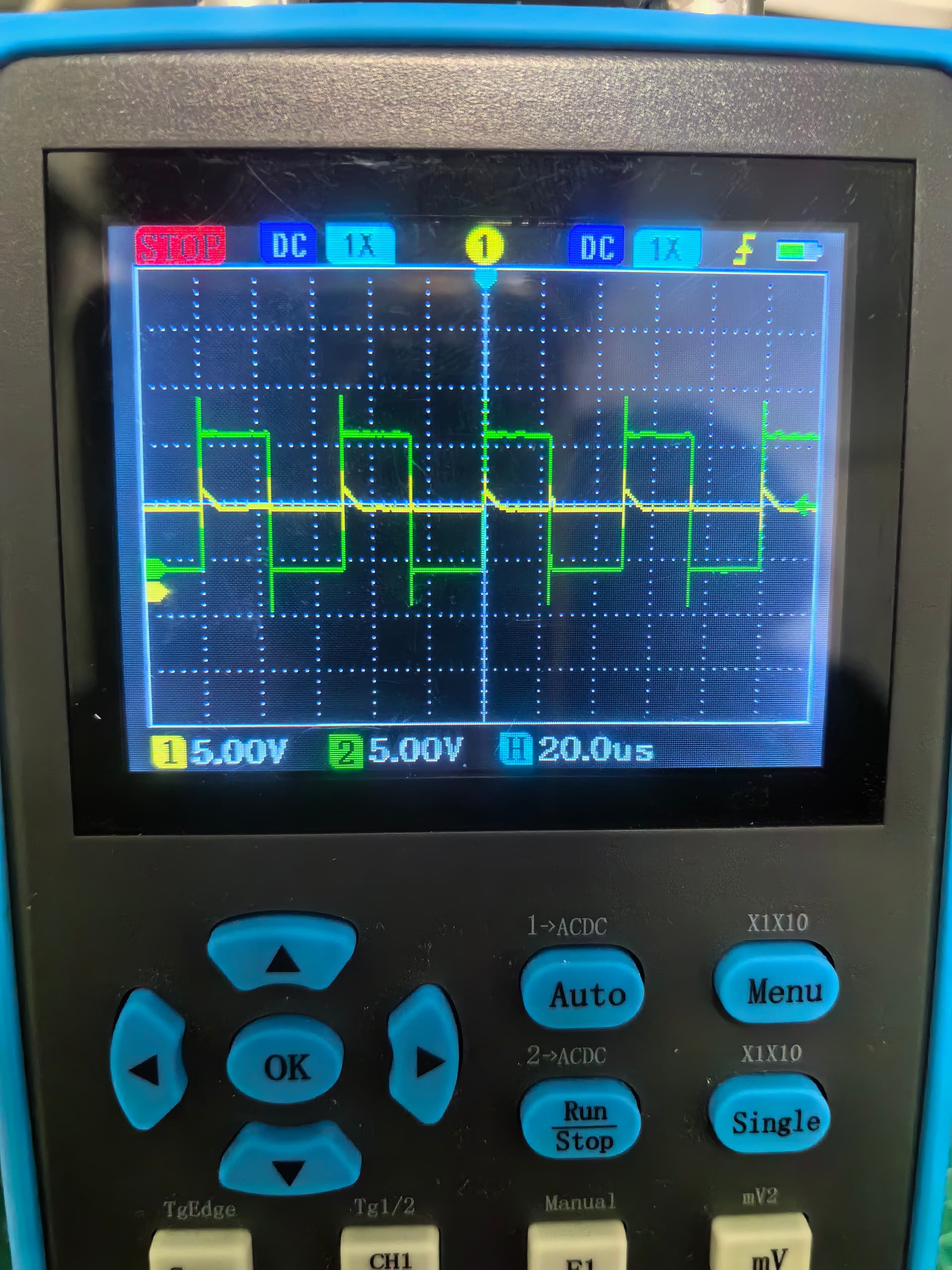

使用MP1924A半桥驱动的无刷电机驱动器的问题，我按测试时间的顺序描述所遇到的问题。第一次测试：在写好控制代码后，不连接电机，测试MP1924A的INH、INL、HO、LO，发现波形是正常的，死区给的是100ns。第二次测试：连接电机，上电后电机转了小半圈，然后就停住不动了，数控电源达到限流值，电路板有啸叫声。第三次测试：再次去掉电机上电，数控电源依旧达到限流值，电路板依旧有啸叫声。第四次测试：将MOSFET拆下后上电，数控电源电流正常，电路板无啸叫声，测量HO和LO出现如下波形：（黄线是HO，绿线是LO）
想知道芯片是不是损坏了，如果损坏了是什么原因导致？

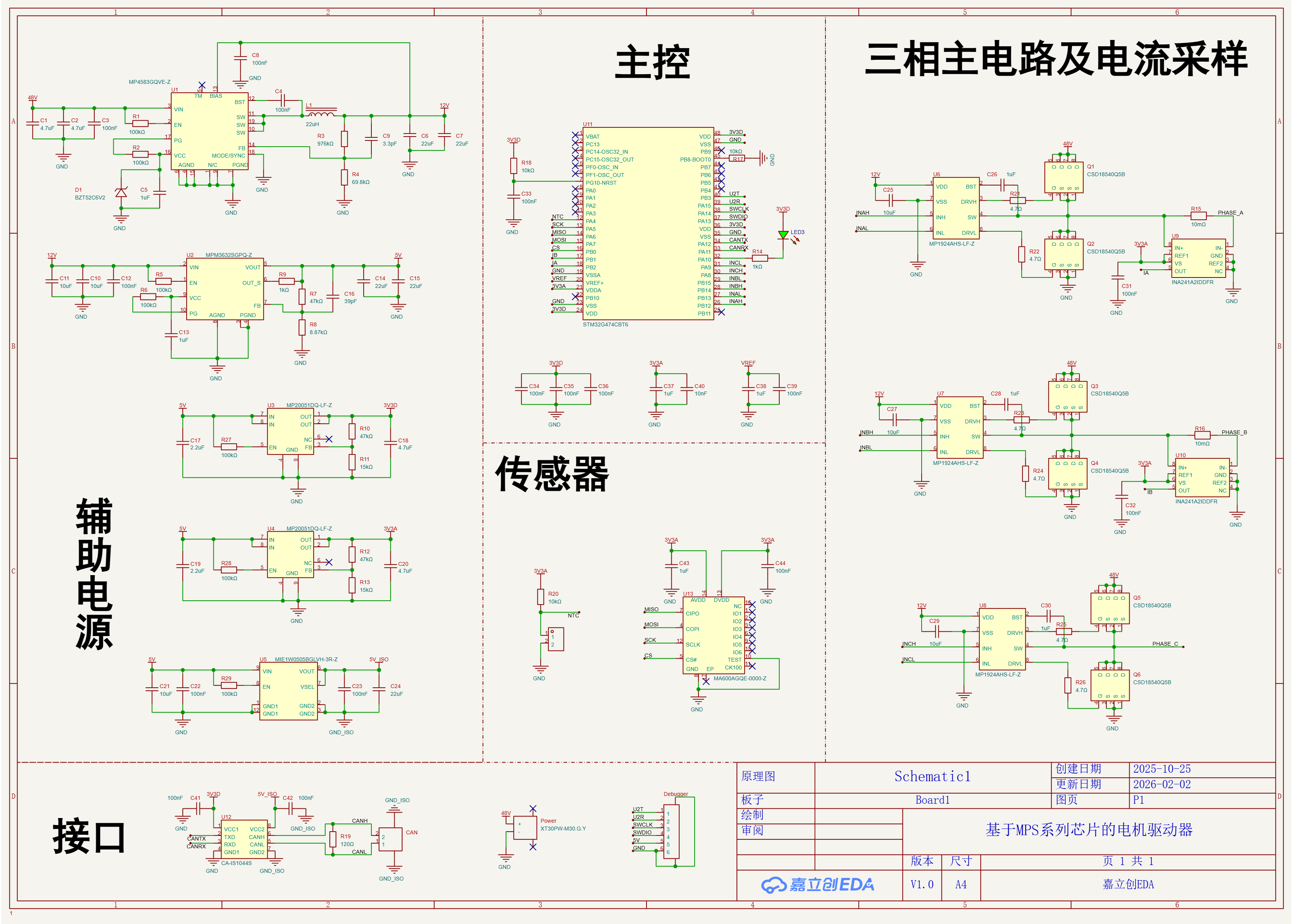

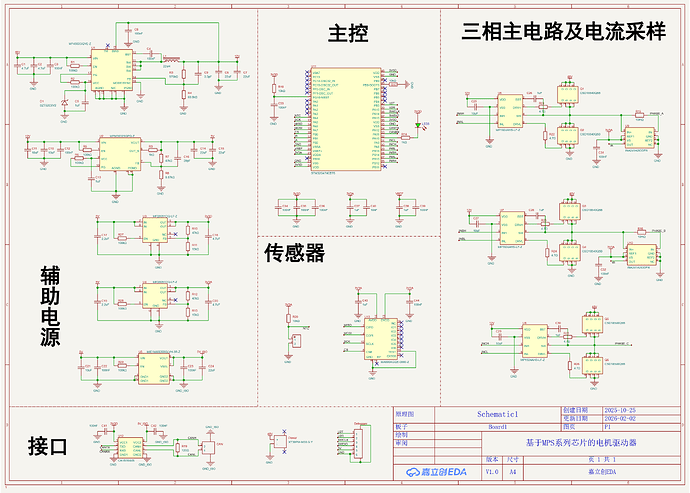

哈喽，通过你的描述，看起来像是MOS烧掉了，目前我怀疑是上下管直通导致的，有没有试过适当加大死区时间？从原理图目前没有看到异常，包括示波器波形看100nS的死区也还好。
另外，我建议除了看稳态也看一下瞬态，比如系统上电/下电会不会有某种特殊情况导致IO口控制异常导致上下管直通？可以触发抓取一下上电/下电瞬间的控制波形。

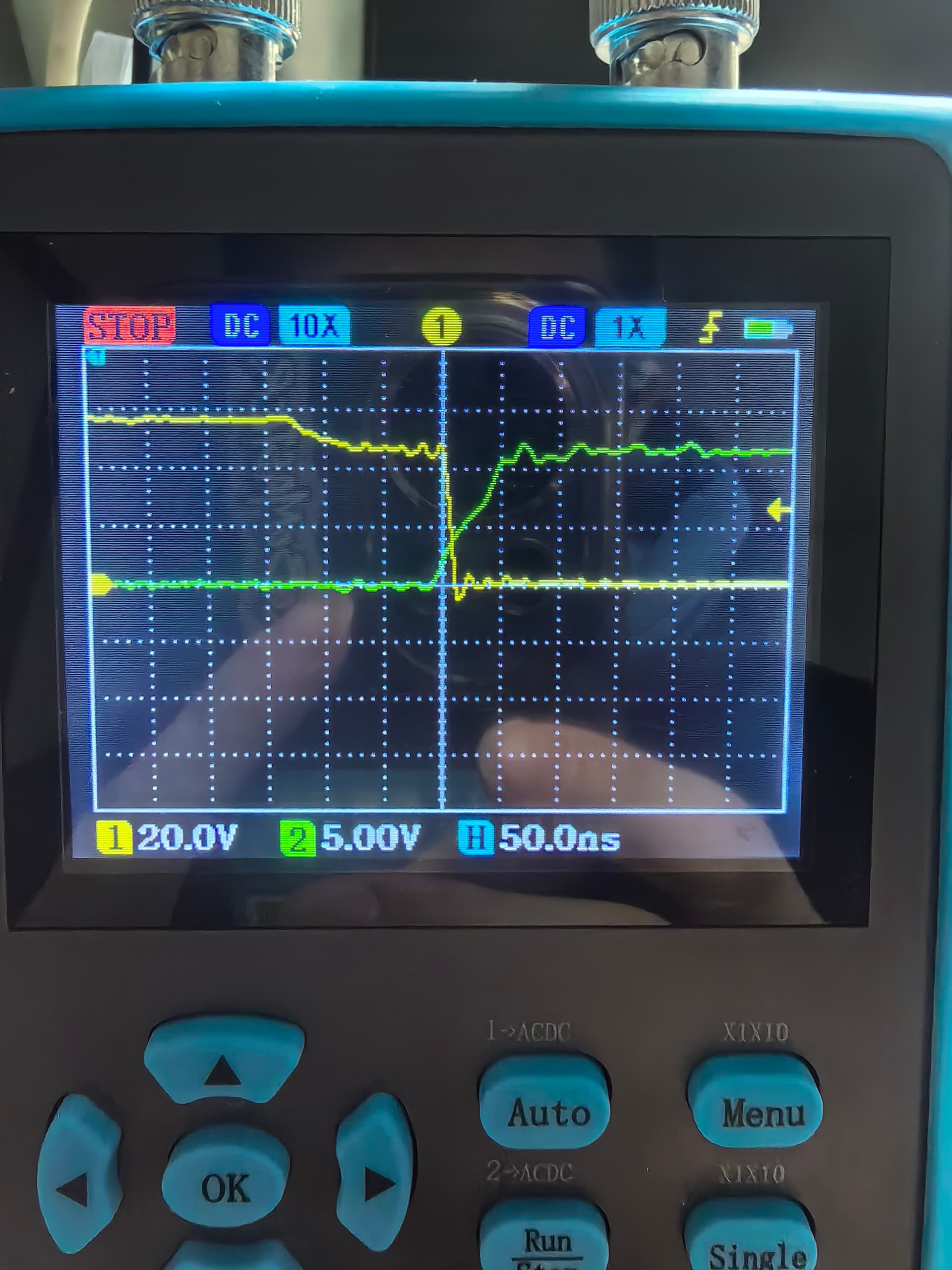

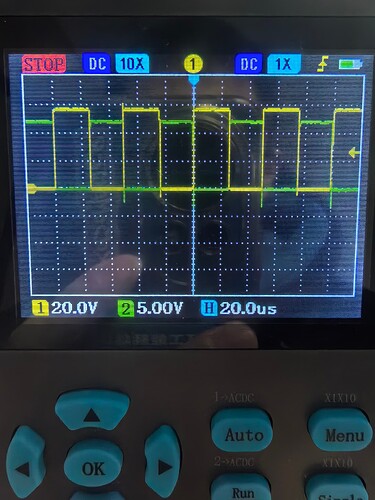

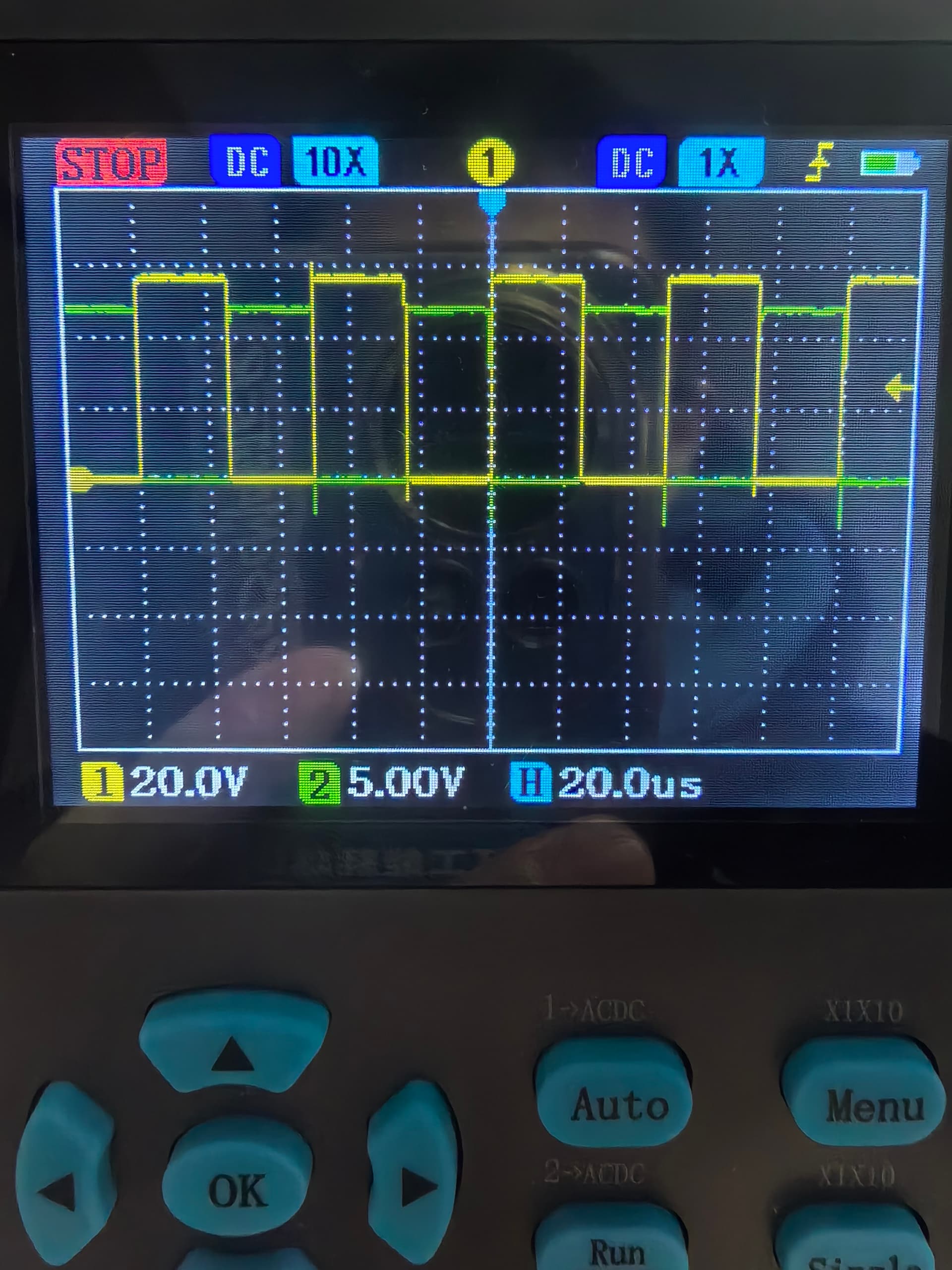

我把拆下来的mos检查了一遍，发现确实有一个击穿了，然后我焊了两个mos回去（一个半桥），不接负载，测量这两个mos的栅极波形如下，黄线是上管，绿线是下管。

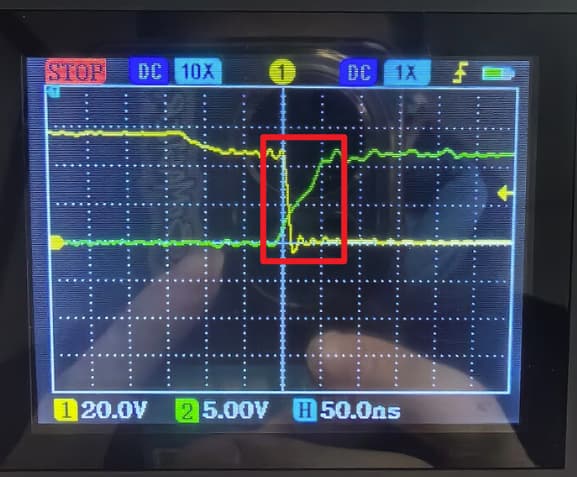

上管关断和下管开通存在一定交叠，不知道是不是因为这个导致故障，以及我增大死区似乎并不能消除这个区域的交叠。
黄色是上管的栅极对gnd对吧？

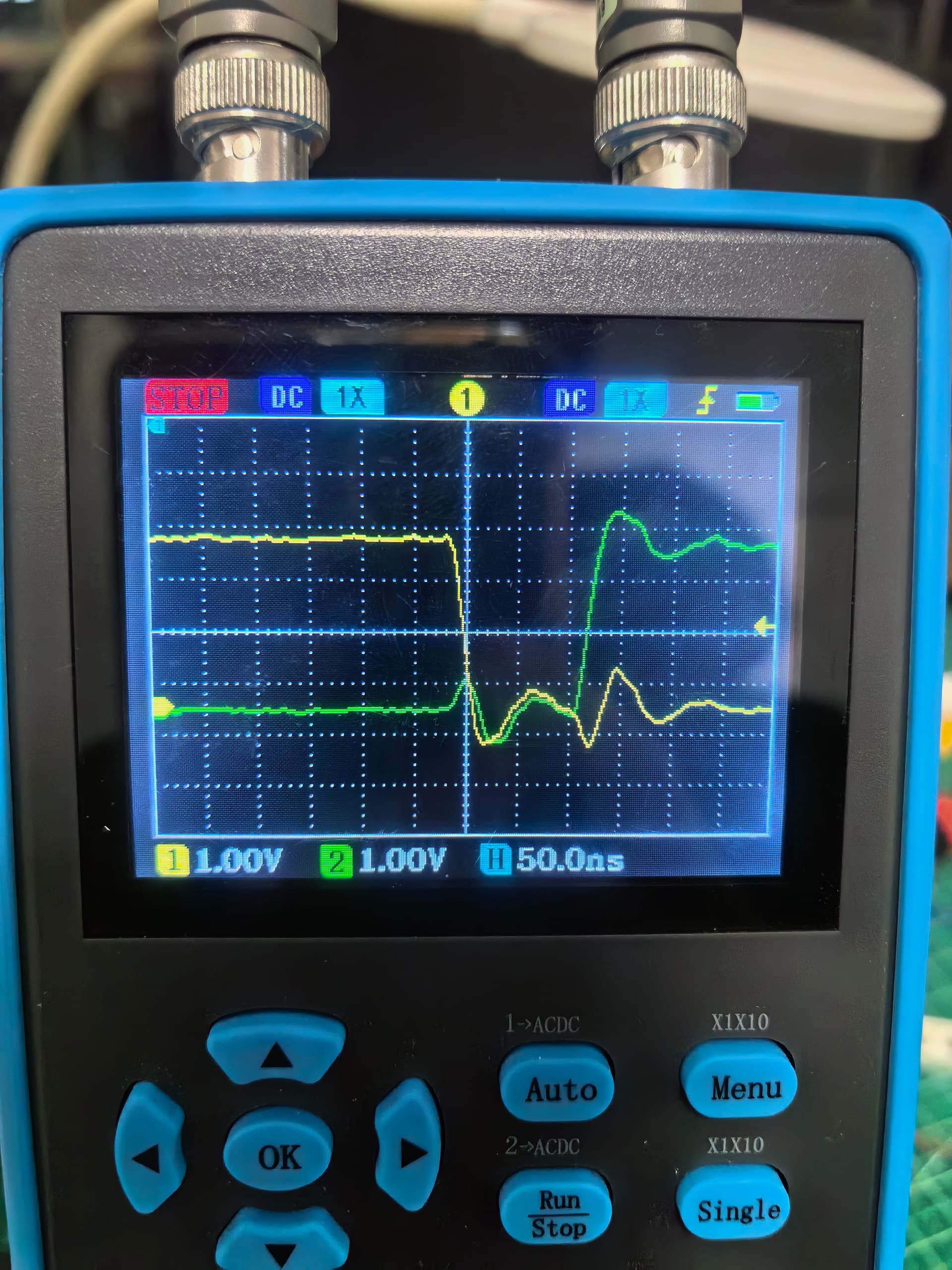

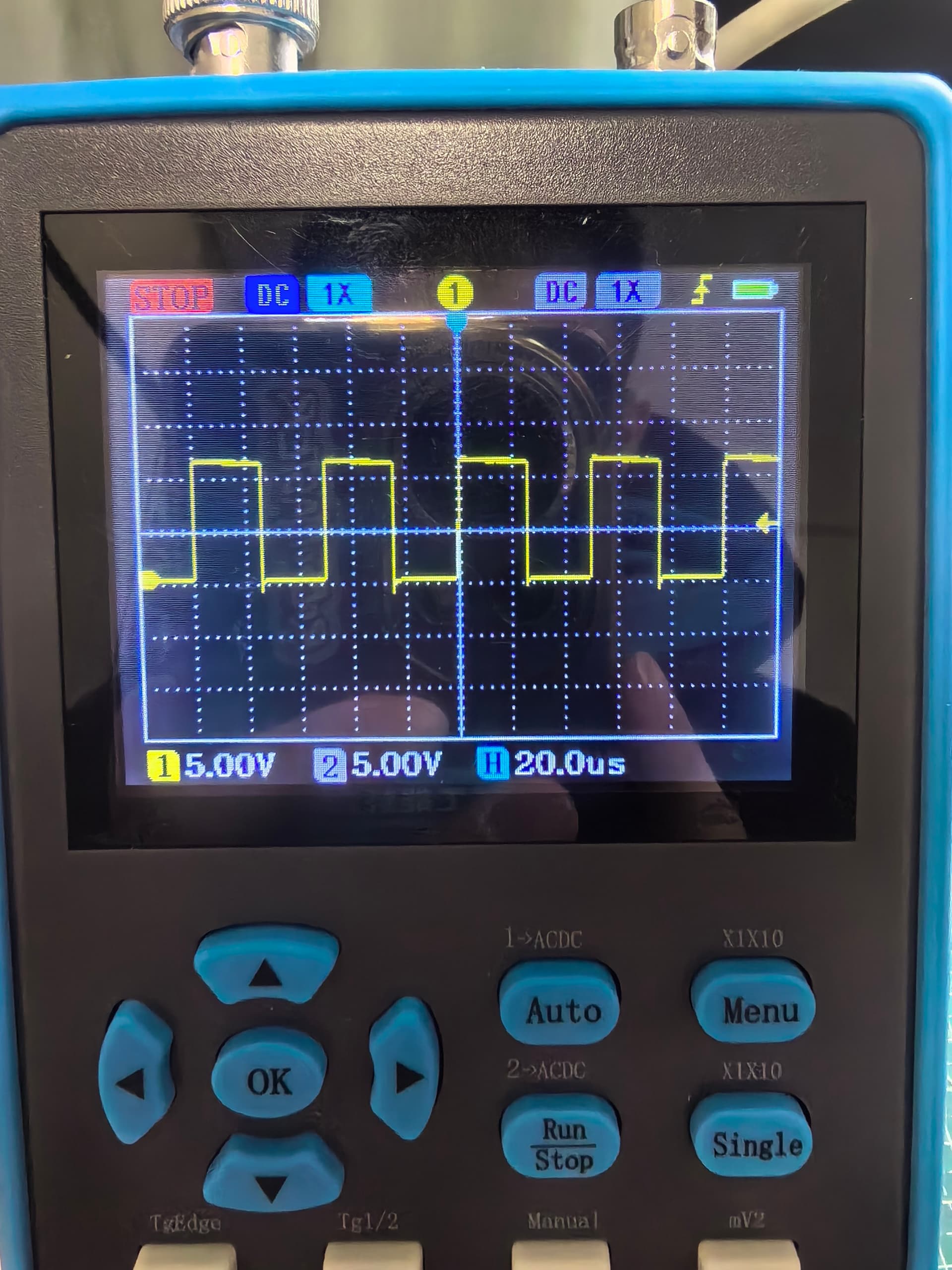

我试过改过，但是没什么效果。而且前面有一张图是下管关断到上管开启的波形，那张图看着就很正常。但是反过来上管关断到下管开启就怎么加死区都会有一部分交叠，我在想是不是因为米勒平台，但是我不知道怎么去消除。

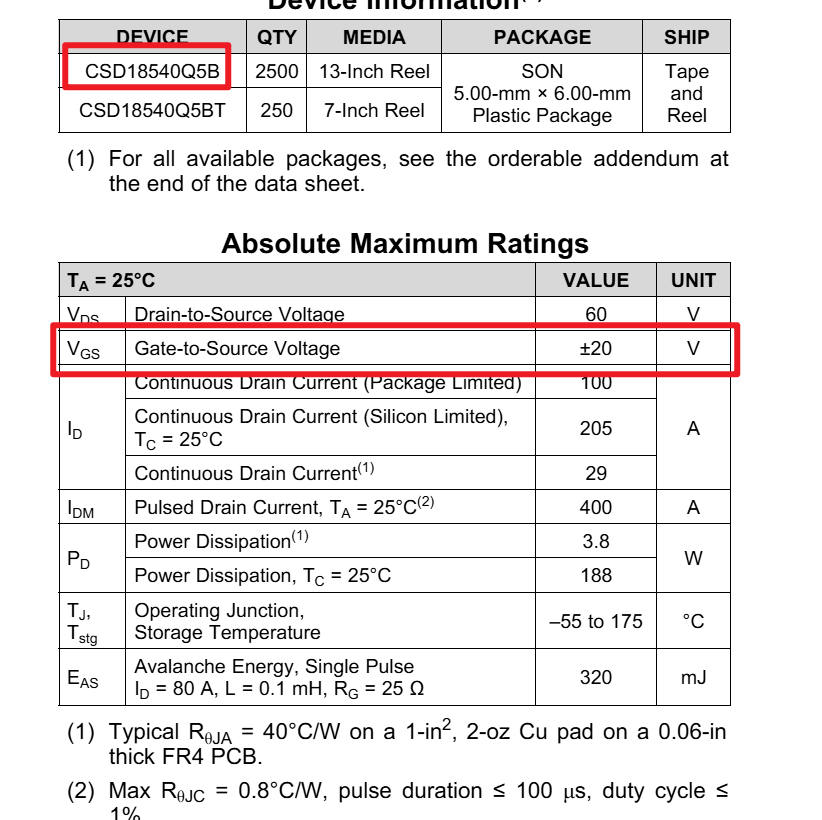

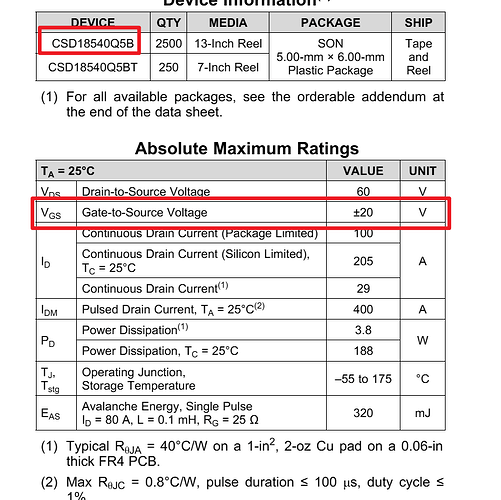

照理来说软件是可以把这个死区拉大，感觉蛮奇怪的。上管下管的Vgs也检查一下，看看是否会存在过压情况烧毁。
是的，目前看这些波形都是正常的。现在还是怀疑是上下管开通和关断有重叠导致过功率烧毁。可以的话再检查一下上下电的上下管导通情况，看看是否上电会存在上下管导通的可能性。
