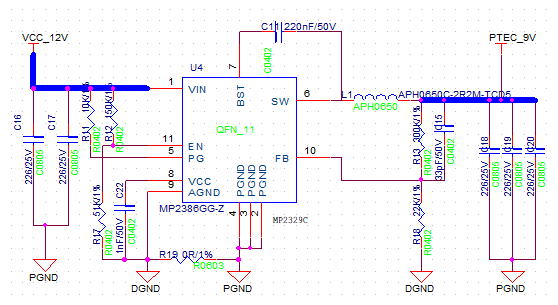

如图所示，完全空载时输出电压正常，稍微带负载输出电压就会下降，第八脚输出3.6V正常。为避免用错器件，更换过自举电容，以及补偿电容。FB比例电阻300K/22K 最大负载 12V@0.3A， 改为30K/2.2K 最大负载电流12V@0.09A。FB管脚电压会随负载下降0.2V（理论为0.6V）。PCB上的输入输出环路很小。反馈电阻部分在背面。求大神解答。
如图所示，完全空载时输出电压正常，稍微带负载输出电压就会下降，第八脚输出3.6V正常。为避免用错器件，更换过自举电容，以及补偿电容。FB比例电阻300K/22K 最大负载 12V@0.3A， 改为30K/2.2K 最大负载电流12V@0.09A。FB管脚电压会随负载下降0.2V（理论为0.6V）。PCB上的输入输出环路很小。反馈电阻部分在背面。求大神解答。

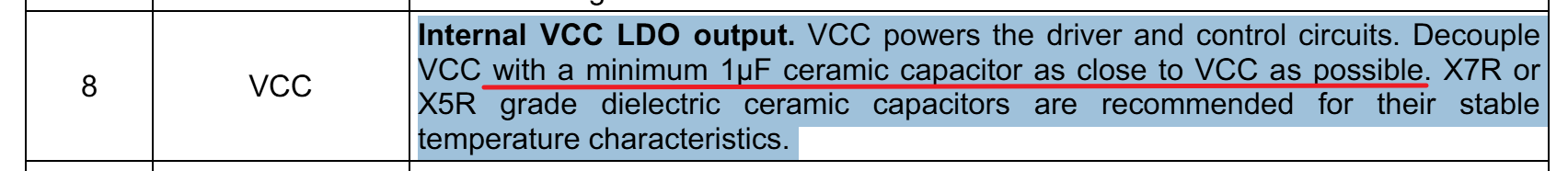

将背面的300k/22k电阻拆除。直接在芯片的第10脚FB和第9脚AGND之间焊接下偏电阻，在FB和输出电容正极之间飞一根细双绞线连接上偏电阻。这能排除PCB走线耦合噪声带来的干扰。 另外可以使用示波器观察带载时的 SW (Pin 6)波形。如果是频率极度不稳，说明补偿环路或FB噪声太大。如果是占空比达到最大，说明输入电压掉压严重或芯片内部限流了。最后就是虽然你换过，但还是最好用示波器确认一下VCC (也就是Pin 8) 在带载时是否依然稳定在3.6V。如果带载时VCC抖动，说明芯片内部逻辑有问题。
