本期分享的是达林顿管的一些相关知识及注意事项等，马年春节已经过去了，提前祝大家羊年大吉

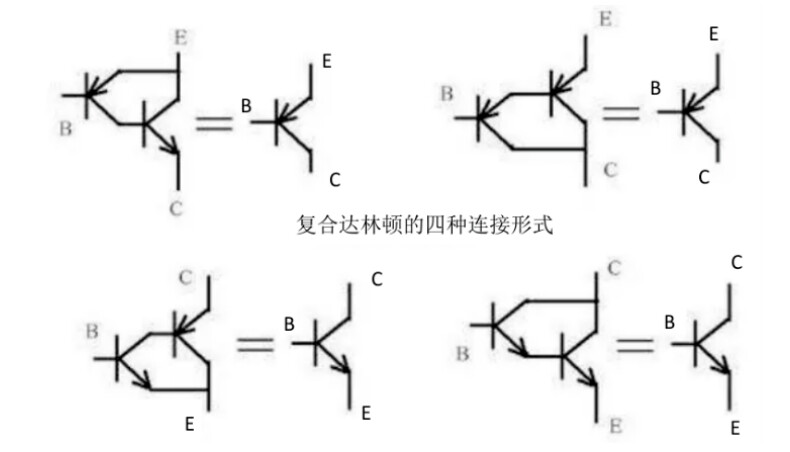

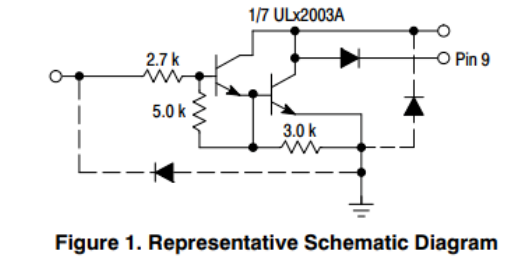

达林顿管的搜索介绍如下：达林顿管是两个三极管接在一起，极性跟随前面的三极管。具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。具体有以下的四种连接形式

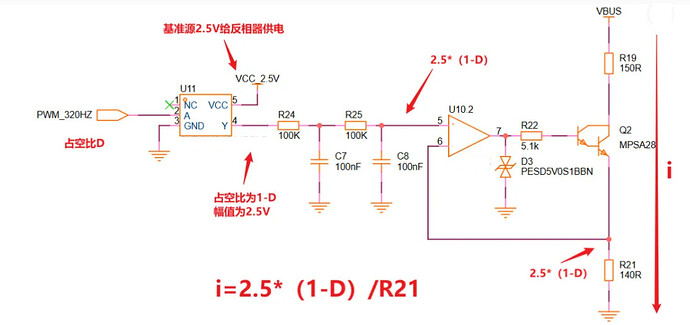

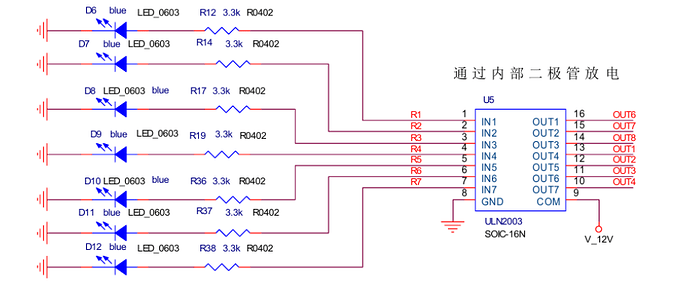

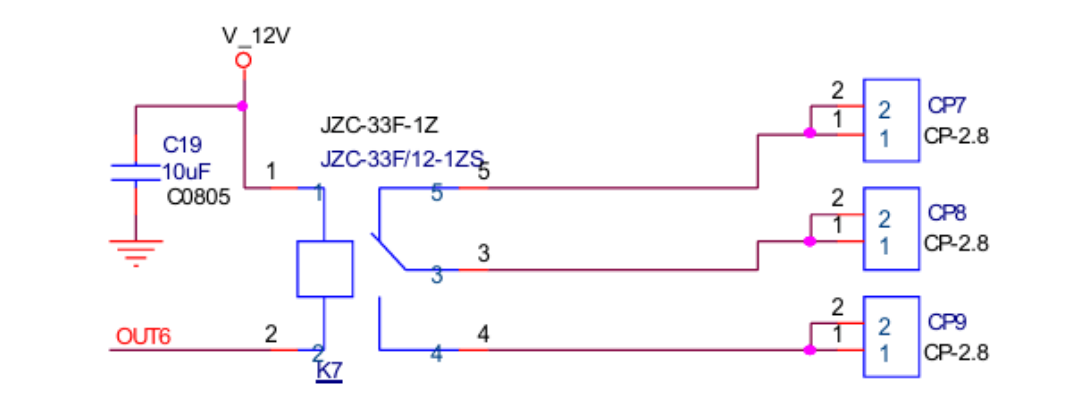

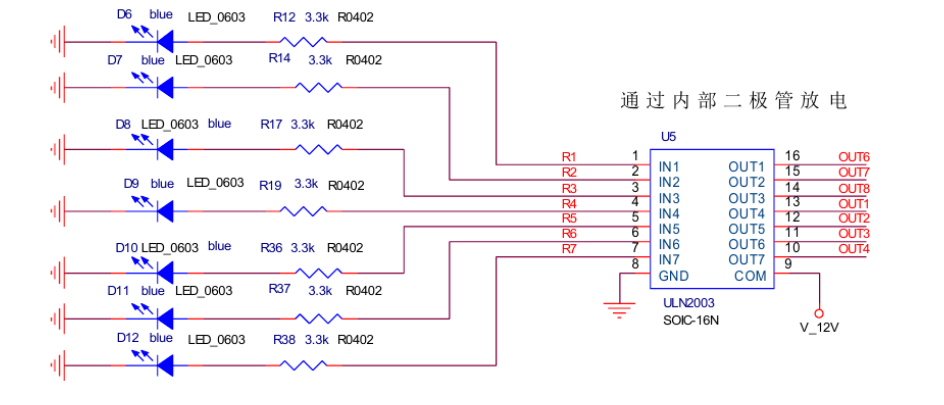

然后除此之外的达林顿管作为开关管的应用之外，也有达林顿管作为放大管的使用场合，最常见的就是恒流源，其使用达林顿管作为放大管，与运算放大器配合，使负载电流恒定，下图是我之前抄的一个压力变送器上的恒流源电路，其中Q2为达林顿管 ：
那么上面就算是介绍了达林顿管在开关区以及放大区的应用，那么接下来我们还是回归原理，来结合仿真加深一下理解。常规的三极管放大倍数有限，例如最常用的MMBT3904的电流放大倍数β也就大概几百都不到（随Ic变化），可以看到常规的三极管的β是很有限的。

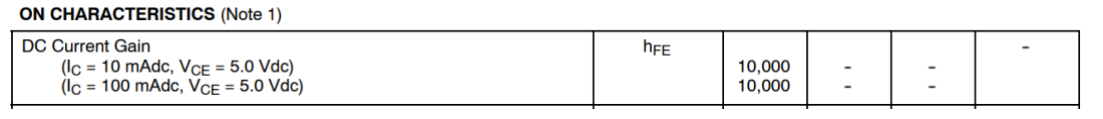

那么我们再看一个达林顿管的电流放大倍数，就拿刚才的压力变送器上使用的MPSA28的达林顿管来说，其电流增益可以轻轻松松到1W倍，这也是两级三极管带来的好处，因为达林顿管的增益计算为β*β，两个三极管的直流增益乘积：

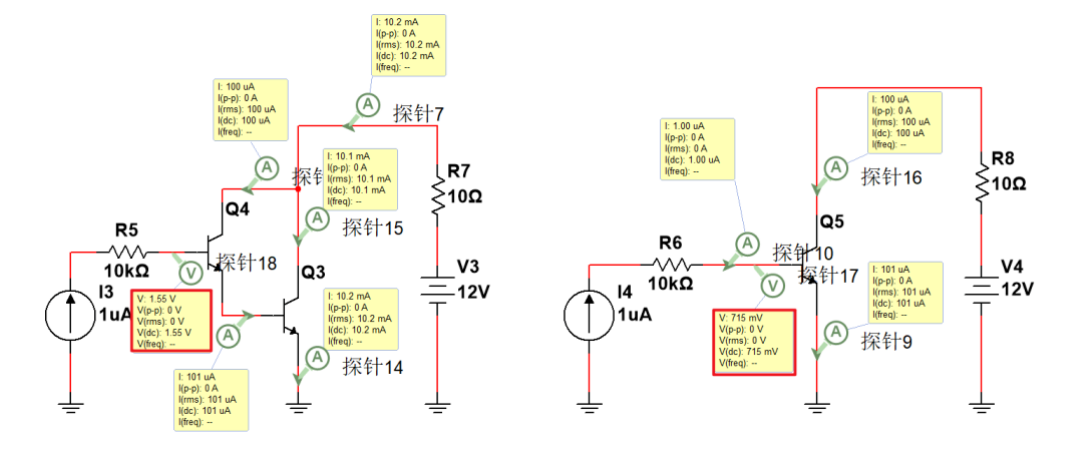

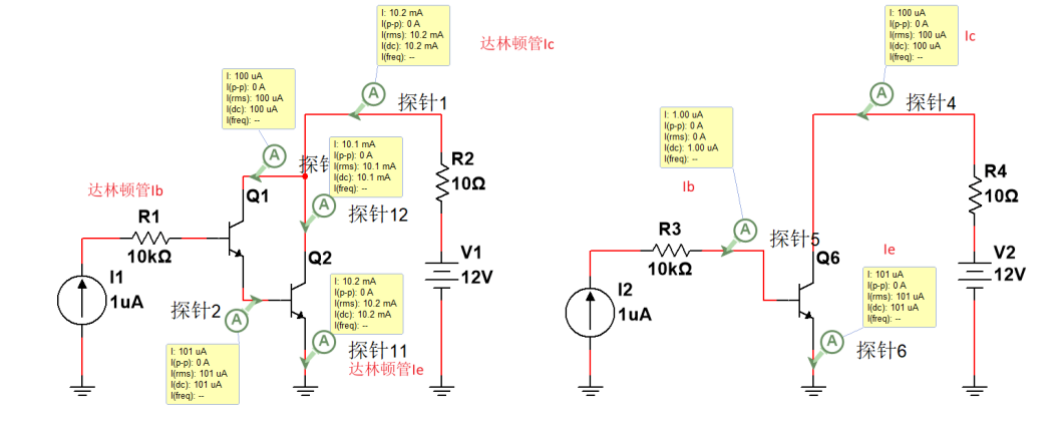

接下来是达林顿管放大区的电流增益仿真与普通三极管的对比，图中所示所有的三极管均为理想三极管，增益统一设置为100倍。可以看到，达林顿管的高电流增益的优势就很明显，在提供1uA的基极电流下，放大倍数β约等于100*100就是10k倍。而普通的三极管增益则是100倍。这也是达林顿管小电流控制大电流的魅力所在。

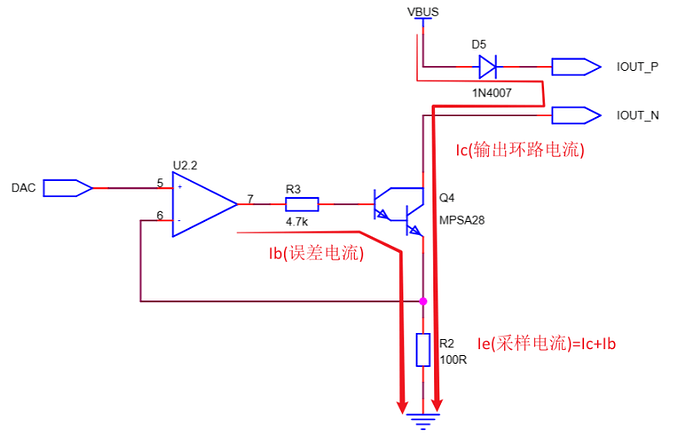

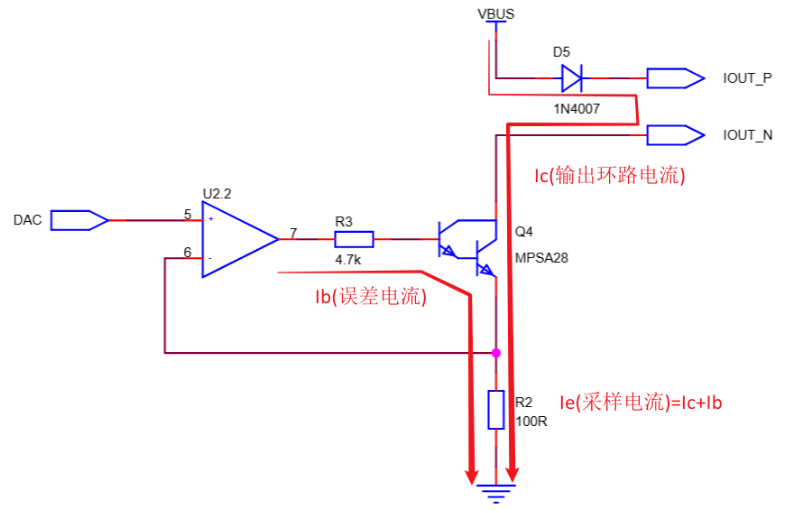

那么为什么某些4~20mA这种电路钟爱使用达林顿而不是普通的三极管呢？我拿以下一个例子作为举例，例如下图是一个Sink类型的4~20mA的恒流源电路，其中IOUT_P和IOUT_N是作为4~20mA的输出。可以看到Ic实际上就是作为4~20mA的输出电流的，而Ib则是误差电流，最终通过R2采样电阻负反馈给运放的电流Ie则是Ic环路电流和Ib误差电流之和。假如使用的是达林顿管，放大倍数β为10k倍，在4mA的时候，误差电流Ib仅有0.4uA。也就是实际环路电流Ic为3.9996mA。
那么如果使用的是普通的三极管呢？假如放大倍数β是100倍，那么由于三极管处于放大区，那么在4mA的时候，误差店里Ib为40uA，那么此时实际环路电流Ic为3.96mA。可以看到在下图这种4~20mA的电路拓扑上，是首选达林顿管或者MOS管的。

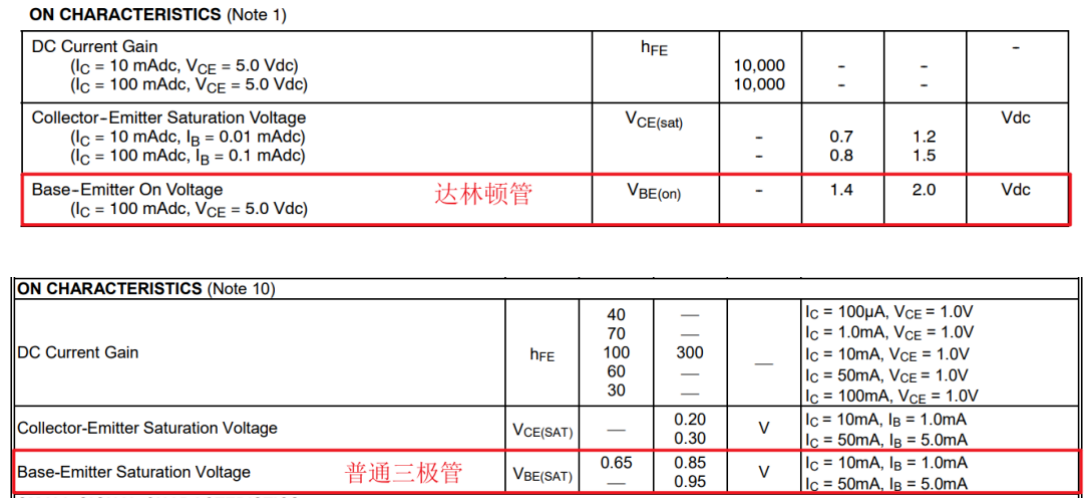

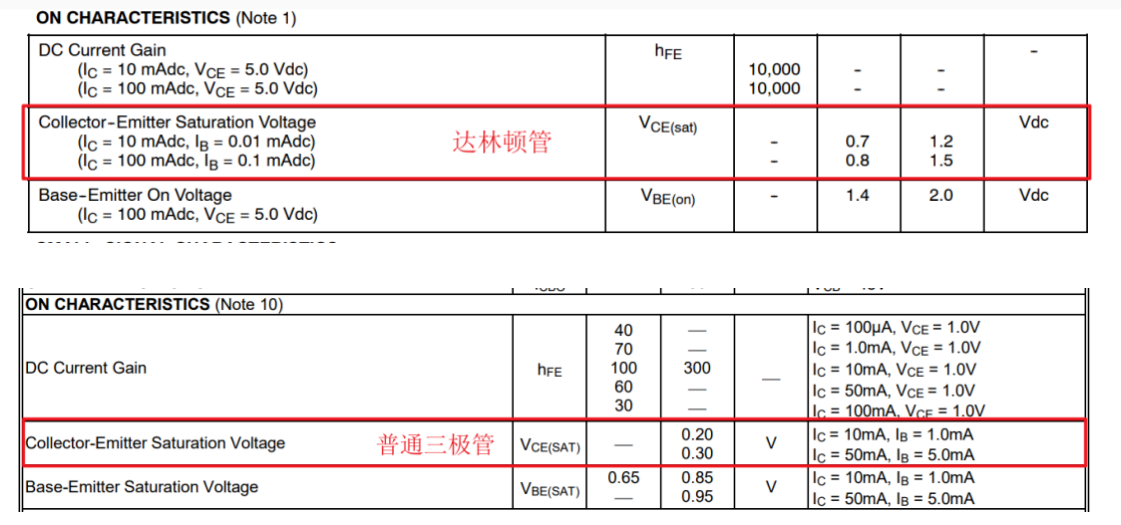

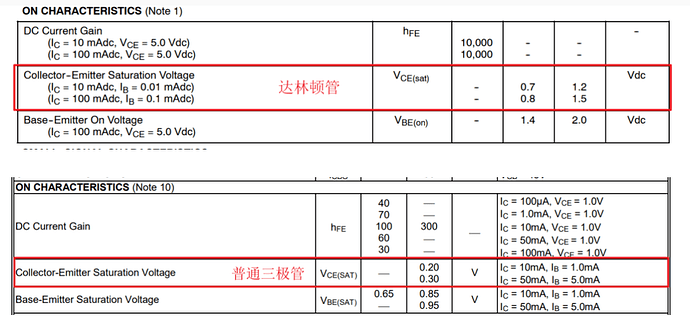

除此之外，第二个缺点也很明显，就是饱和压降很大，常规三极管深度饱和之后，饱和压降可以低至0.1~0.2V左右，然而达林顿管的饱和压降则大概为1V左右，这也是由于其独特的双管结构导致的。达林顿管的Vce等于第一个三极管的Vbe加上第二个三极管的Vce；下图是MMBT3904（普通三极管）和MPASA28（达林顿）的规格书Vce饱和压降参数对比：
好的，那么本期的分享也就到此结束了，如果有相关分享欢迎补充。感谢您的阅读分享和关注！
