一、工具简介
在本次设计中，我使用了MPS Flyback Design Tool进行反激电源方案设计与参数验证。
由于该工具支持的直流输入范围为8–140Vdc，无法直接输入 400Vdc 高压母线，因此本设计采用等效变换校验法：将 400Vdc 高压母线视为经前级变换后的中间母线电压，取100–140Vdc 作为反激级输入进行参数计算与应力验证。
选用MPX2002作为主控芯片，输出侧采用同步整流方案，以实现高效率与高功率密度设计。
二、使用场景
本设计目标为400Vdc 高压母线 → 28V / 5A 输出，应用于140W USB-C PD 电源系统的后级隔离反激模块。
设计目标
输入：400Vdc 直流母线【等效于100-400Vdc】
输出：输出电压：28V；输出电流：5A；最大输出功率：140W
三、设计流程
（1）参数设定

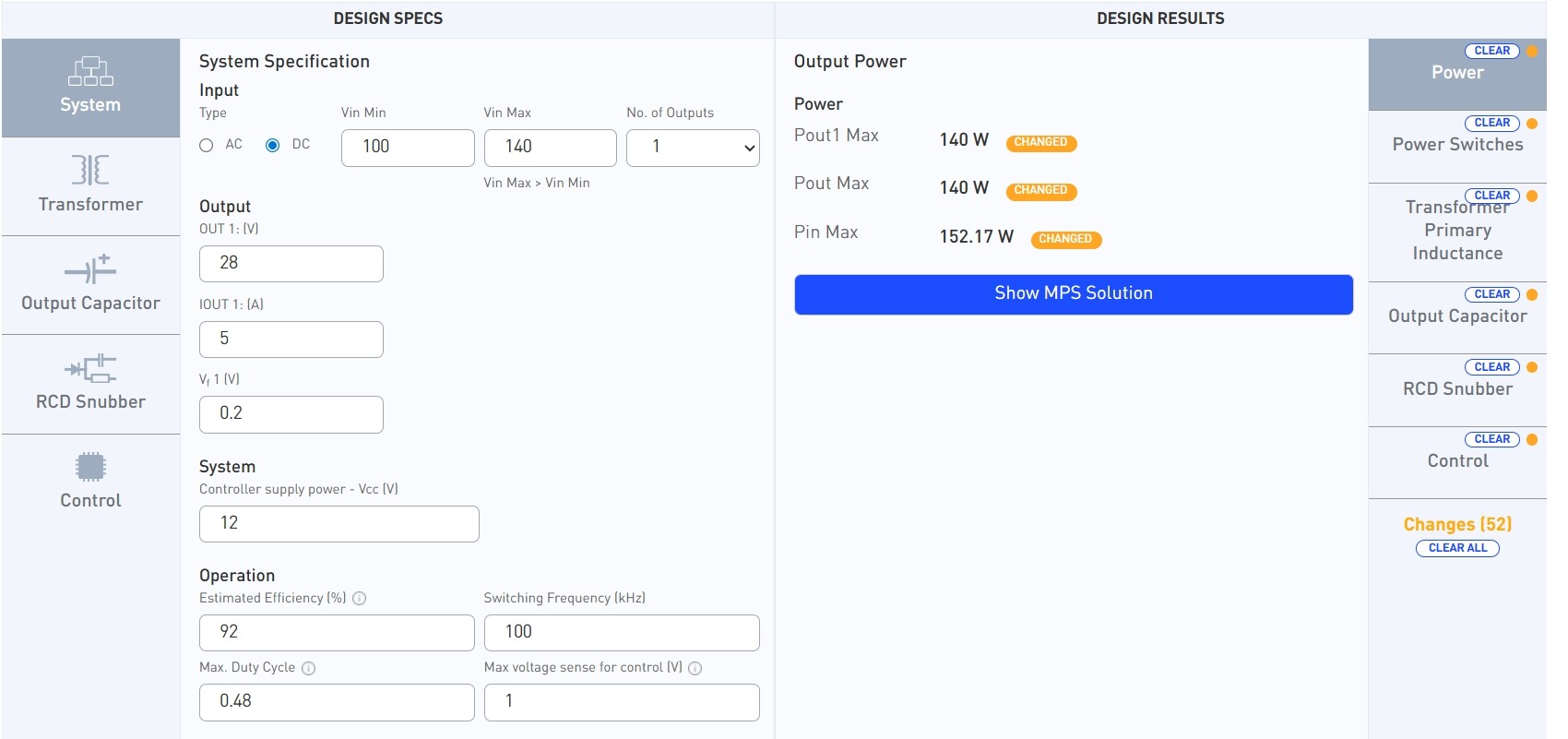

在 Flyback Design Tool 的 Design Specs 页面输入：
DC Input：100–140Vdc；输出电压：28V；输出电流：5A；同步整流等效压降 Vf：0.2V；
目标效率：92%；开关频率：100kHz；最大占空比：0.48。
设置完成后，工具自动计算变压器匝比、磁化电感、RCD 吸收参数等。
（2）一致性验证
Pout=28V×5A=140W。计算结果与设计目标一致
输入功率：Pin≈140/0.92≈152W。
在Power Switches页面上注意到Current too high, use of a synchronous rectifier recommended。采用传统二极管整流导致损耗显著，并且导致温升较高，因此应采用MP6908A同步整流方案，MOSFET 替代二极管。
四、使用体验与总结
由于 Flyback Design Tool 这个工具的输入电压最高只能设到 140V，没法直接仿真 400V 的高压情况。所以先用 140V 当"等效中间母线电压"来做反激级的参数设计和验证，等这部分调通了，再单独按真实的 400V 母线电压去核算耐压和绝缘这些指标。这样分两步走，既能用上这个工具的便利，又能满足实际高压系统的要求。总的来说，这个工具确实能省掉不少繁琐计算，在电源设计的早期阶段快速验证方案还是挺有用的。
