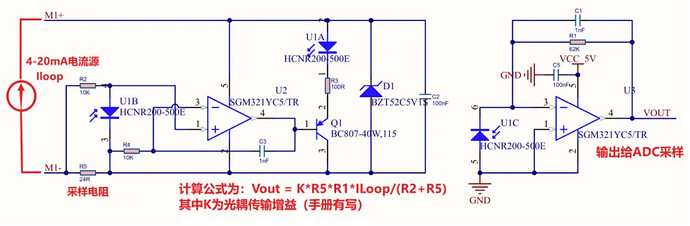

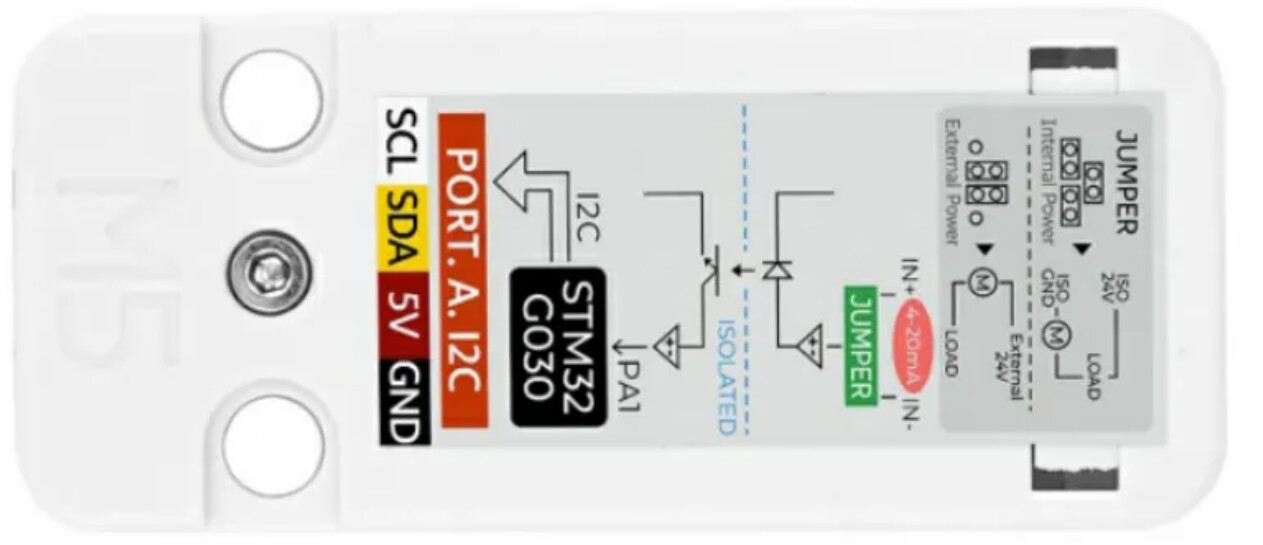

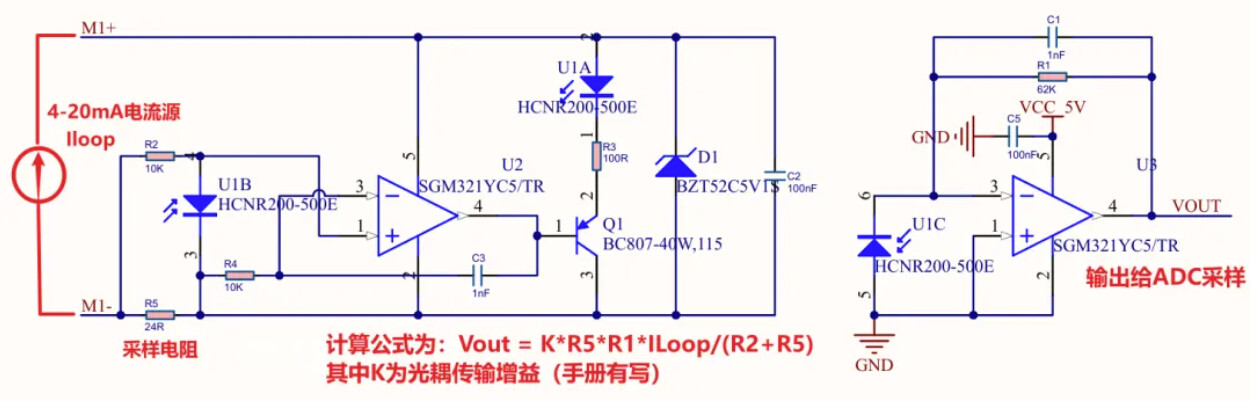

这个电路是一个量产的模块化电路，产品如下所示，是一个隔离的4-20mA的一个模块：

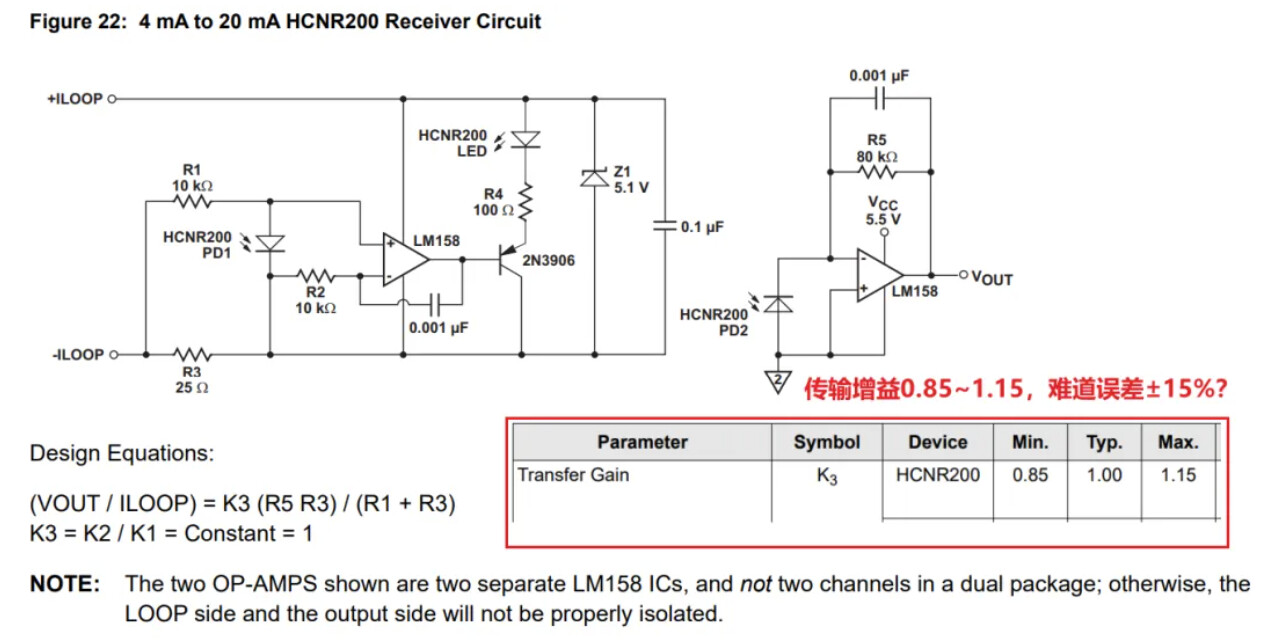

这个图在HCNR200-500E的数据手册中也有类似的电路图，可以说基本一模一样，其中传输增益K3的范围是0.85~1.15，那难道这个电路的误差范围是±15%吗？那还能用吗？比如4mA的环路电流，最终输出给单片机采样计算后会有15%的误差（同一批次下的产品）？这样看起来的话应该是需要校准一下。这个传输增益这一点我不是很理解，用过这个电路的佬可以评论区解一下惑：

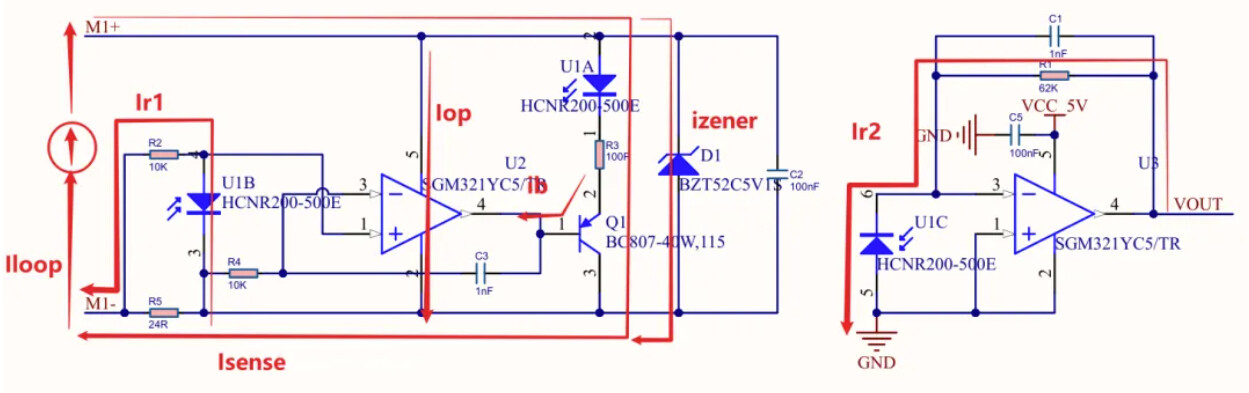

然后是电路的公式推导，为了简便理解，所以我们就默认K3=1吧，即认为光耦内部这俩接收管的一致性非常的棒，100%一致。那么通过电流路径我们可以看出有以下所示的主要路径，流过运算放大器的工作电流Iop，三极管的偏置电流ib，光耦的发光电流It，稳压管的稳压电流Izener，然后最终分为两路Ir1和Isense合成为最终的Iloop。在隔离测的光耦接收管有一个Ir2，本计算为了简便运算令其等于Ir1，电流路径如下所示：

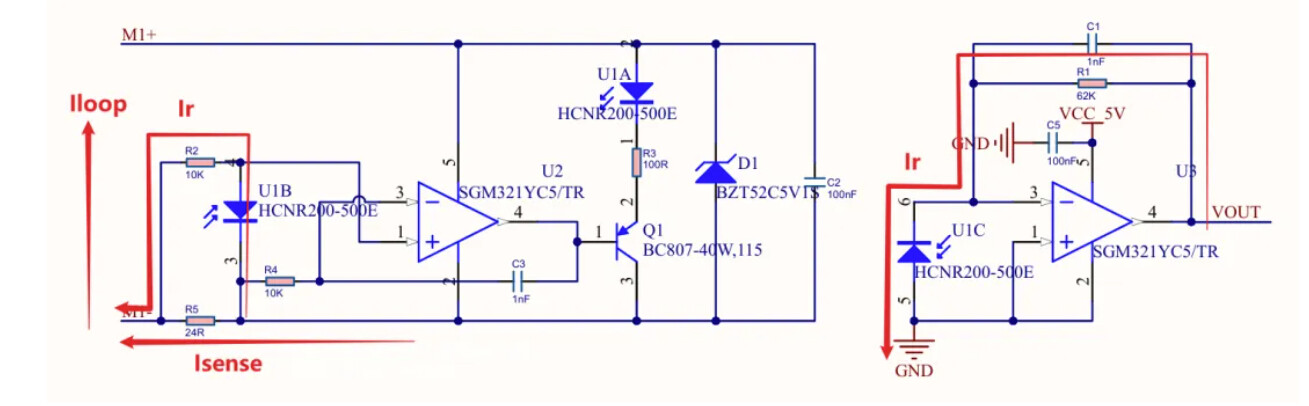

为了方便运算和理解，我们只看主要的电流路径，Ir和Isense和Iloop。我们可以知道以下三个公式：
Iloop=Isense+Ir ①
Ir = Vout/R1 ②
Ir*R2 = Isense *R5 ③
将2式带入3式，我们可以获得
Vout*R2/R1 = Isense*R5
Isense = Vout*R2/R1*R5 ④
而Iloop = Isense+Ir，所以将4式加上2式可得：
Iloop = Vout*（R2+R5）/R1*R5。
由此推导结束。
