一、具体介绍
本次实测使用的是 MPS反激设计工具Flyback Design Tool。想跑一个更常见的小功率高线反激：输入 85–265Vac，输出 12V/3A，频率 70kHz，效率先按 91%，占空比上限 0.48。
二、使用细节与设计流程
- 输入：85/265Vac，AC，输出路数 1 —— 覆盖常见市电波动。
- 输出：12V/3A，Vf=0.4V —— 适配器/小家电标配档。
- Operation：效率 91%，f_sw=70kHz，Max Duty=0.48，Vsense=1V —— 70kHz 比常规略高一点，磁件稍小，但损耗和 EMI 要注意。
- 填完参数界面即刷新，不用额外点计算。
三、工具给出的结果

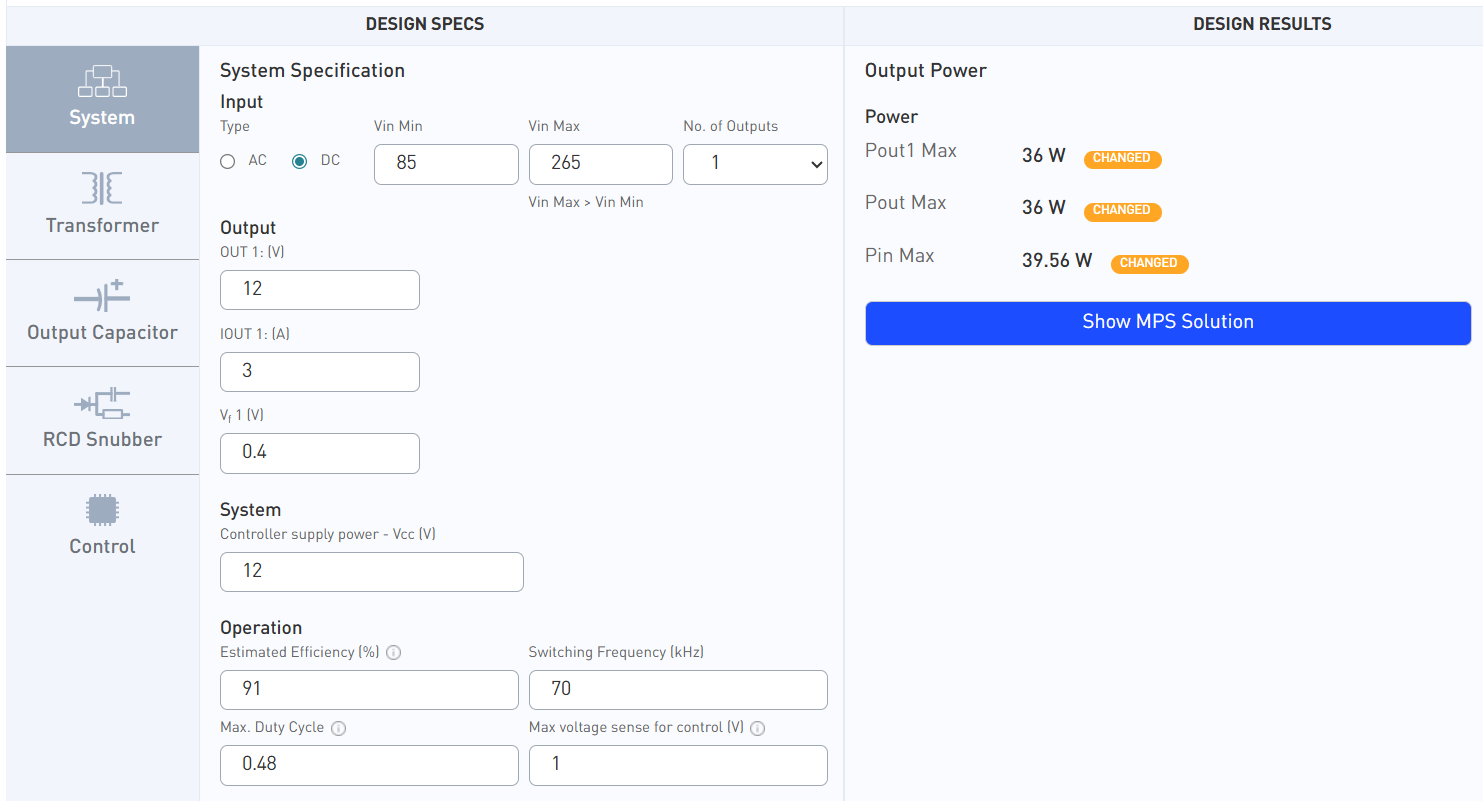

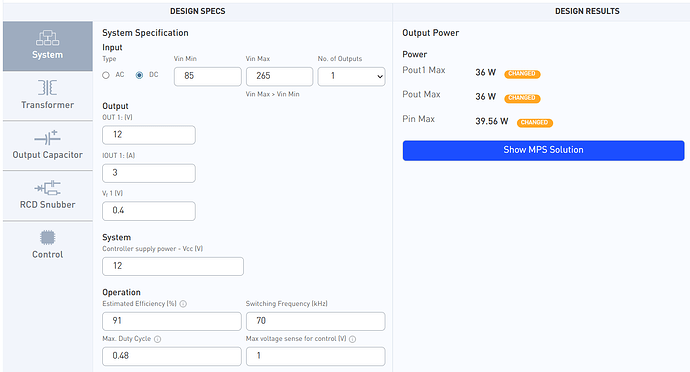

- Pout Max≈36 W，Pin Max≈39.56 W。

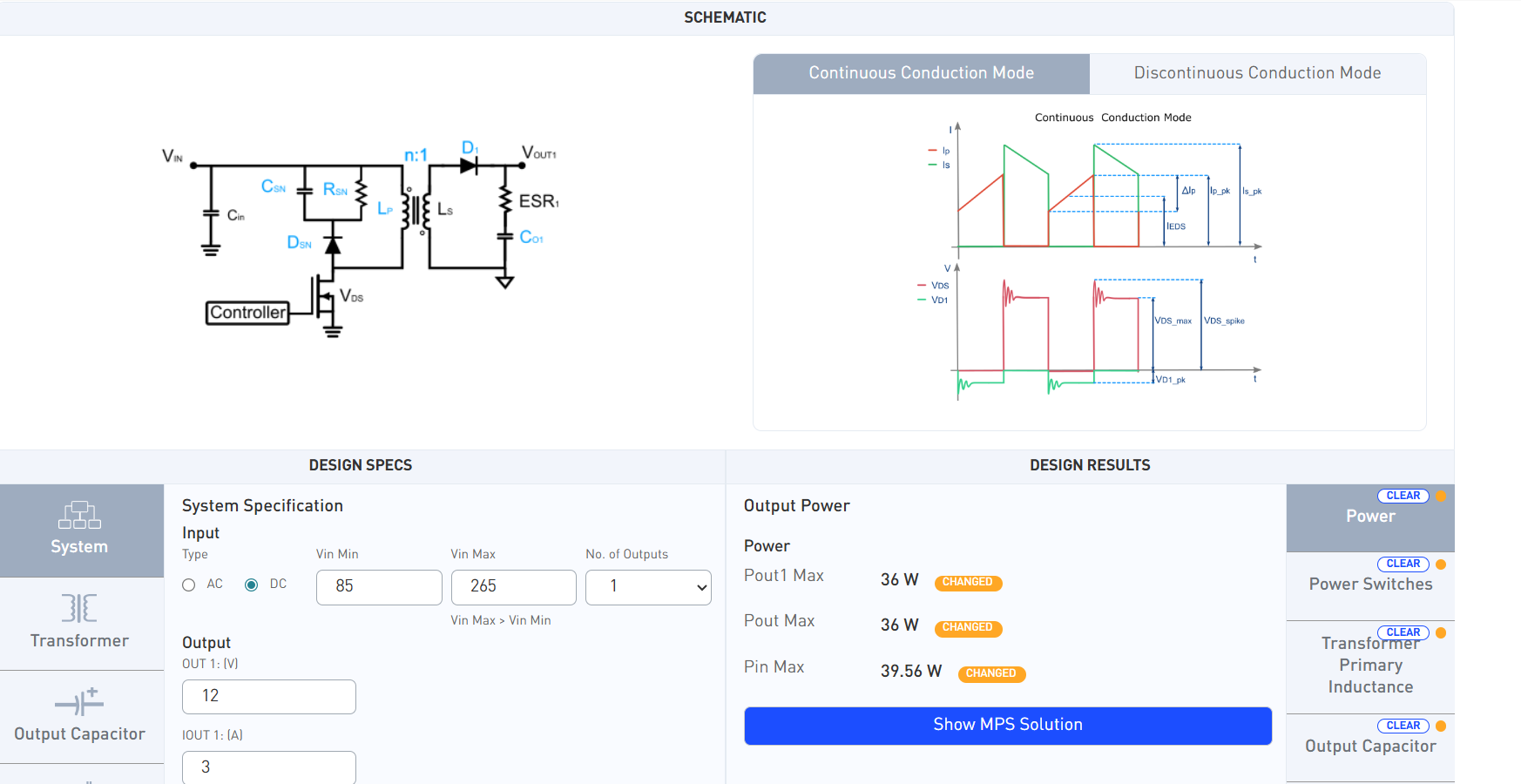

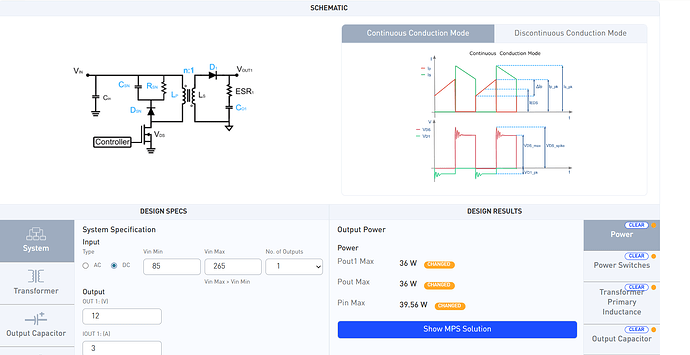

- 70kHz、Max Duty 0.48，在高线场景还有余量；示意可切 CCM/DCM，对比波形/应力。
- 右侧分栏（磁件、输出电容、RCD等）可继续细调，这里只截了主界面。
四、总结
- 功率端：36W/39.56W 的估算符合 12V/3A 预期，效率提示区会提醒建议 ≤92%，本例 91% 合理。
- 波形：CCM/DCM 可以切换示意，能直观看出占空、纹波和二极管应力的差别。
- 设计余量：Max Duty 0.48 在高线有余地，后续算 RCD/钳位时可以对照这个 duty 和漏感尖峰做选择。
- 频率/EMI：70kHz 不算激进，若想再缩磁件可拉高频率，但要同步看损耗与 EMI。
