一、设计目标
想做个“高压→低压大电流”的小体积电源，就在 LLC 工具里填了 300–420Vdc 母线、20V/8A、过载 15%，共振 140kHz，看看增益和谐振器件怎么给。
二、具体操作
- 输入：300/360/420V —— 兼顾电网跌落和高线；高线留一点余量。
- 输出：20V/8A，过载 15% —— 适合小服务器风扇/音箱类中功率负载。
- 共振频率：140kHz —— 想把磁件做小一点，但不想拉得太高。

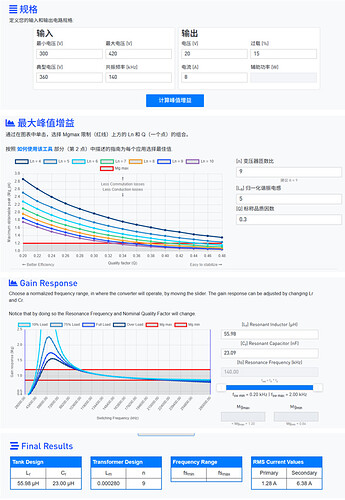

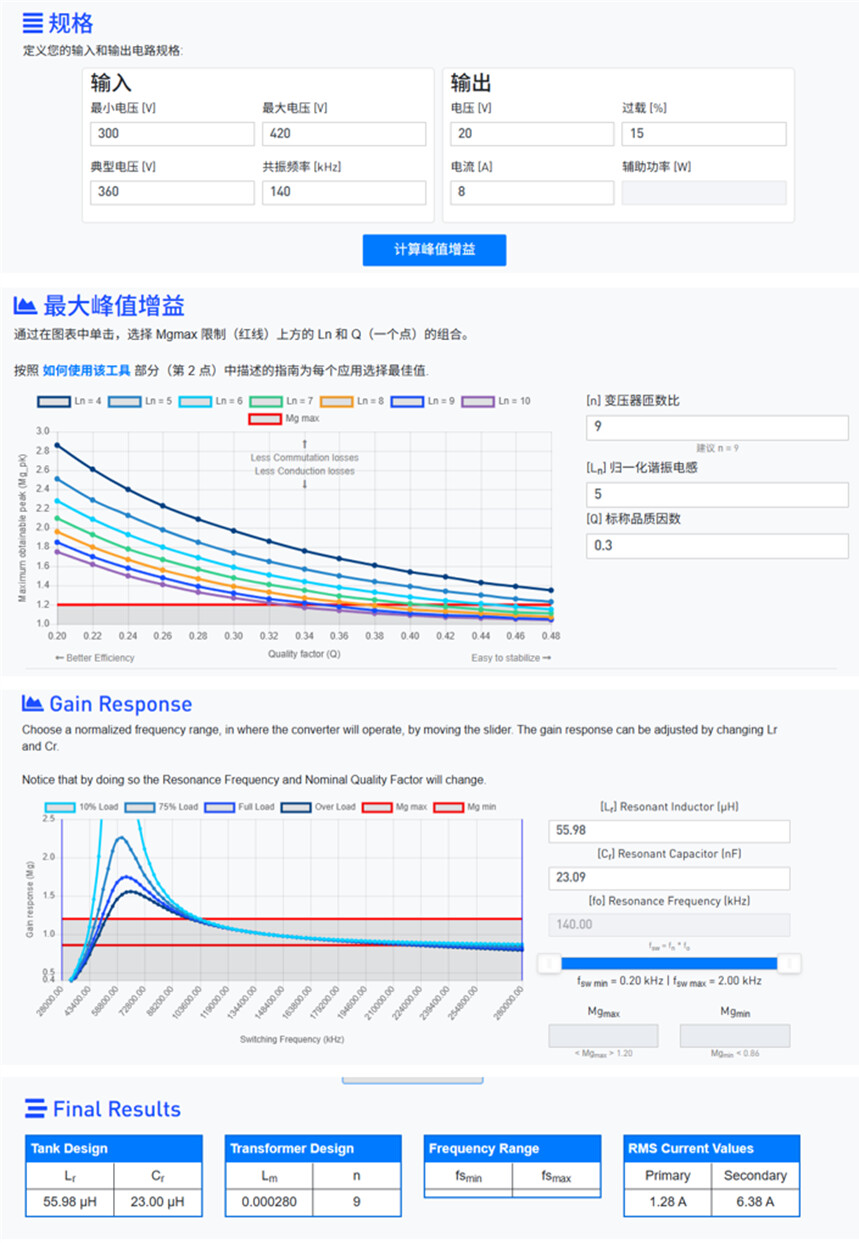

- 点“计算峰值增益”，工具推荐匝比 n≈9；在增益图选 Ln=5、Q=0.30，落在红线下且效率偏好的区域（红线是 Mg_max 上限，不能踩）。
三、工具给出的关键数值
- 增益窗口：Mg_max≈1.20，Mg_min≈0.86。高变比让上限紧，Ln/Q 选点别越红线，不然频偏/过载会顶到。
- Lr/Cr：Lr≈55.98 μH，Cr≈23.09 nF（围绕 140kHz 反推的谐振器件）。
- RMS 电流：原边≈1.28 A，副边≈6.38 A —— 二次侧管子和整流要按峰值/热来选。
- 匝比：n=9。频率范围 (fsmin/fsmax) 表格空着，需要结合 Gain Response 的滑条来看。
四、总结
- 140kHz 的好处是磁件更小，但 Mg_max=1.2，调整空间窄；过载或调频过猛容易撞红线。
- Ln=5、Q=0.30 让曲线处在“效率还不错且稳定性不难”的区间，如果想更宽的调节范围，可以微调 Ln/Q 再观察红线距离。
- 电流侧：1.28A/6.38A 的 RMS 提醒我二次整流和铜损要算好，最好用仿真再看峰值/热。
- 频率滑条显示的 fsmin/fsmax 没写进表格，后续选磁芯时要自己估算可用调频带宽。
