一、具体介绍
反激（Flyback）变换器是AC/DC电源设计中最经典的拓扑之一，凭借电路简洁、成本低、天然电气隔离等优势，广泛应用于100W以下中小功率场合。
MPS的 Flyback Design Tool 是一款功能全面的在线设计工具，支持CCM/DCM两种工作模式，集成了系统参数设定、变压器设计、输出电容、RCD吸收、控制环路等完整设计流程，还能根据设计结果推荐合适的MPS芯片方案。
二、使用场景
本次实测场景为家电多路辅助电源：
- 目标应用：家电（油烟机/冰箱）控制板辅助电源
- 输入：90V ~ 264V AC（宽电压输入）
- 输出：12V/3A（36W）+ 18V/0.3A（5.4W），总计约41.4W
- 设计挑战：宽电压输入下保持多路输出稳定，兼顾成本和可靠性
三、使用细节与设计流程
1. System 系统参数设定

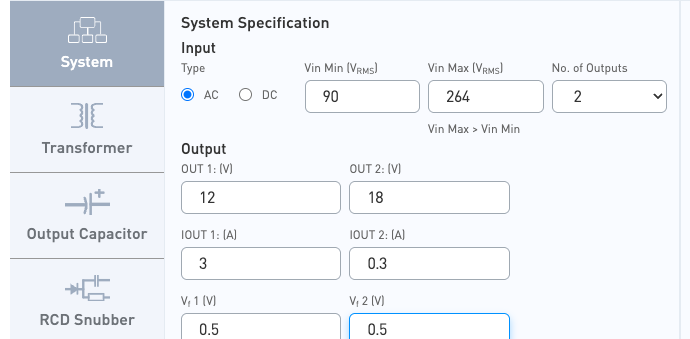

在System模块配置基本参数：AC输入90~264V，双路输出12V/3A + 18V/0.3A，开关频率70kHz，效率预估92%。
填入参数后，右侧实时显示功率计算：Pout Max = 41.4W，Pin Max = 45W。
2. Transformer 变压器设计

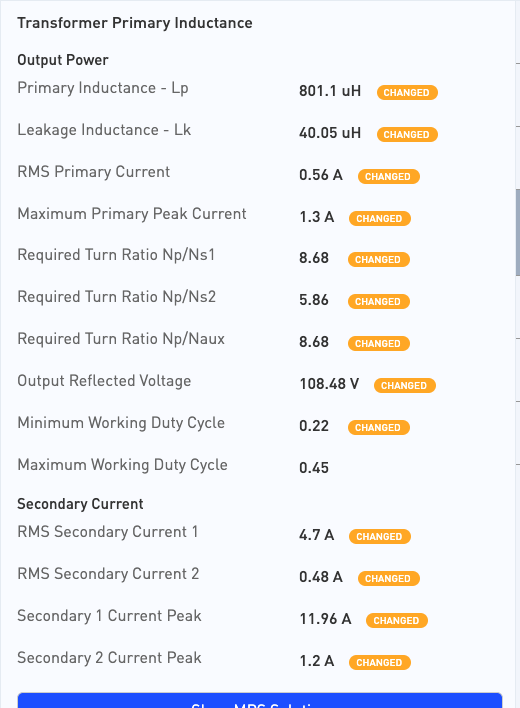

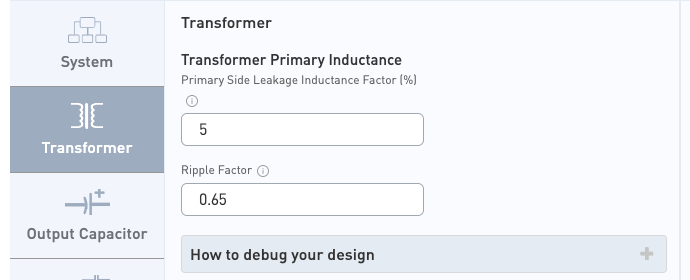

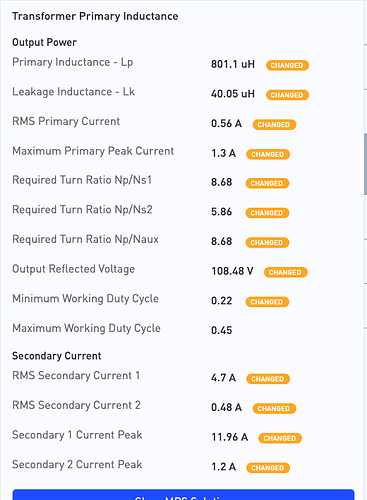

Transformer模块设定漏感系数5%、纹波因数0.65，工具自动计算变压器参数：
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 初级电感 Lp | 801.1 μH | 匝比 Np/Ns1 | 8.68 |
| 漏感 Lk | 40.05 μH | 匝比 Np/Ns2 | 5.86 |
| 原边RMS电流 | 0.56 A | 副边1 RMS电流 | 4.7 A |
| 原边峰值电流 | 1.3 A | 副边2 RMS电流 | 0.48 A |
3. Output Capacitor 输出电容

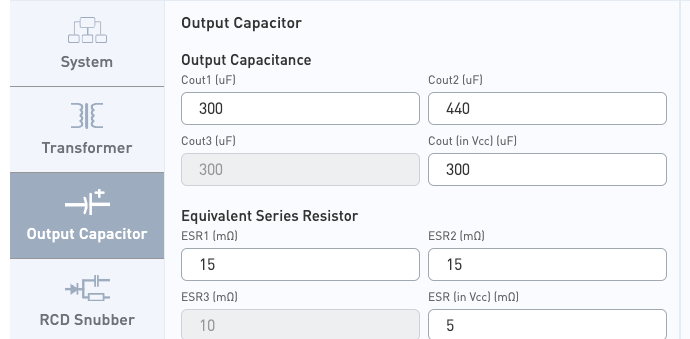

工具默认给出电容配置：OUT1 300μF/ESR 15mΩ，OUT2 440μF/ESR 15mΩ。
计算结果：OUT1纹波211mV（约1.76%），OUT2纹波19.26mV，基本满足家电应用需求。
4. RCD Snubber 吸收电路
设定最大电容电压纹波10%，工具计算吸收电路功耗4.24W，吸收电容电压244.07V。5%的默认漏感系数导致RCD损耗偏高，实际设计可通过优化绕线工艺降低漏感来改善。
5. Control 控制环路
选择Primary原边控制模式，工具自动完成传递函数分析和补偿网络计算：
| 关键指标 | 值 | 补偿参数 | 值 |
|---|---|---|---|
| Phase margin | 87.35° | RF | 28.45 kΩ |
| New phase margin | 80.02° | CF | 208.08 nF |
| DC gain | 21.71 dB | CB | 0.05 nF |
相位裕度80.02°远超45°工程标准，环路稳定性良好，不易振荡啸叫。
6. MPS方案推荐

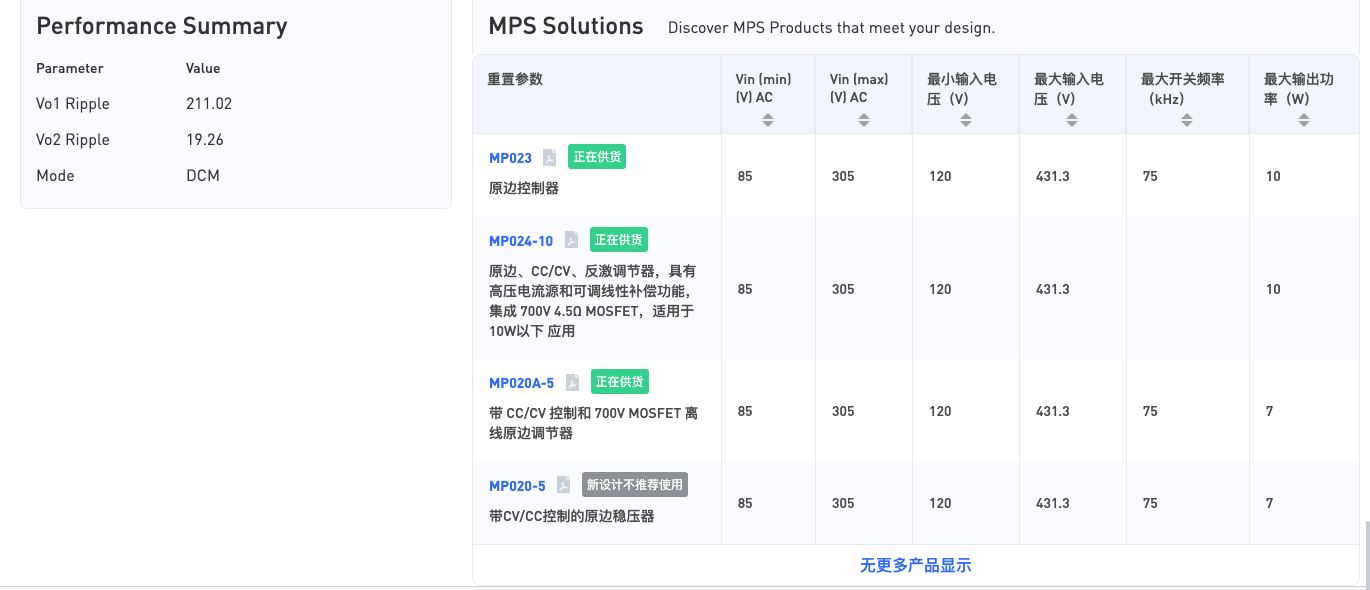

点击 “Show MPS Solution”，工具显示工作在DCM模式，并推荐以下MPS产品：
| 产品型号 | 描述 |
|---|---|
| MP023 | 原边控制器 |
| MP024-10 | 原边CC/CV反激调节器，集成700V 4.5Ω MOSFET |
| MP020A-5 | 带CC/CV控制和700V MOSFET离线原边调节器 |
四、总结与发现
- 模块化设计清晰：System → Transformer → Output Capacitor → RCD Snubber → Control，每个模块对应一个关键环节，设计思路有条理。
- 实时参数联动：修改任一参数，所有关联结果即时更新（本次设计追踪了52项参数变化），这是工具最大亮点。
- 控制环路自动化：自动完成极点零点分析、补偿网络设计并给出元件参数值，省去了大量手动计算。
- 改进建议：芯片推荐功率等级与实际设计功率（41.4W）存在差异，建议优化匹配算法；建议增加中文界面和设计报告导出功能。
