一、具体介绍
LLC谐振变换器凭借天然的软开关特性（ZVS/ZCS），在中大功率场合应用广泛，能显著降低开关损耗、提升效率和功率密度。
MPS推出的 LLC Design Tool 是一款在线设计工具，可帮助工程师快速确定谐振腔参数（Lr、Cr、Lm），确保变换器在准谐振范围内实现软开关。用户输入规格后，工具自动推荐设计方案，并支持参数自定义调整。
二、使用场景
本次实测应用场景：
- 目标应用：120W LED恒流驱动电源
- 输入：380V ~ 420V DC（PFC后级输出），典型400V
- 输出：48V / 2.5A，谐振频率100kHz，过载10%
该场景适用于工业照明、商业照明及LED路灯驱动等领域。
三、使用细节与设计流程

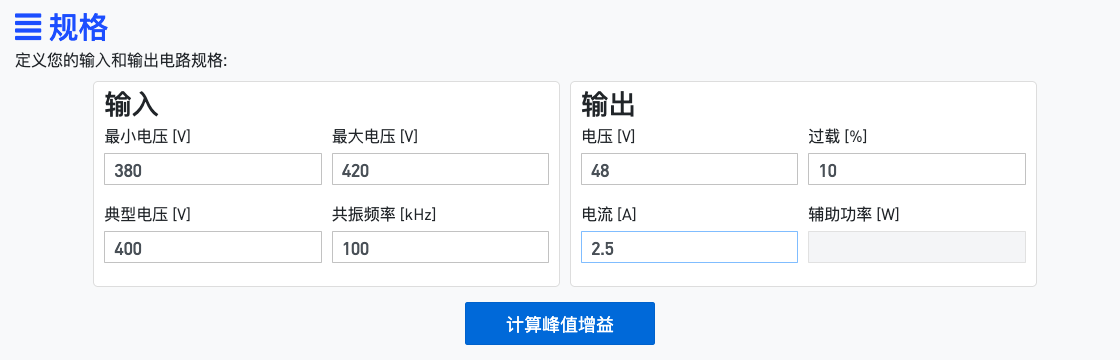

步骤1：输入输出规格设定
在"规格"模块中填入参数，点击 “计算峰值增益”：

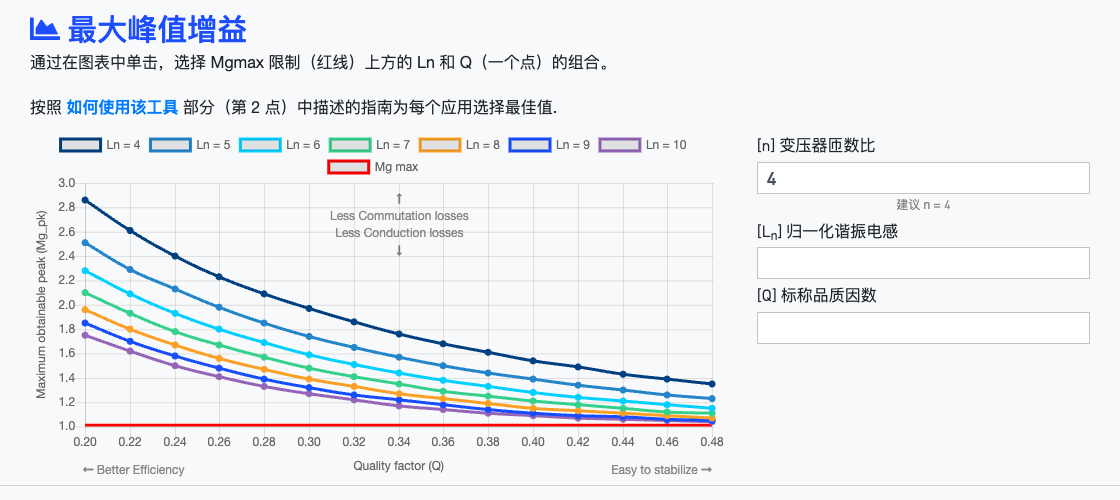

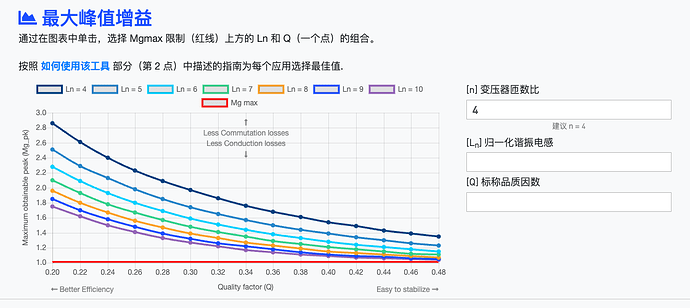

步骤2：选择Ln和Q参数
工具自动生成最大峰值增益图表，显示不同Ln/Q组合下的增益特性。红线为Mg_max限制，需在其上方选点。
- 建议匝数比 n = 4
- Mg_max = 1.0105，Mg_min = 0.9143
综合LED驱动对效率和稳定性的要求，选择 Ln = 6，Q = 0.30，以兼顾增益裕量和轻载效率。

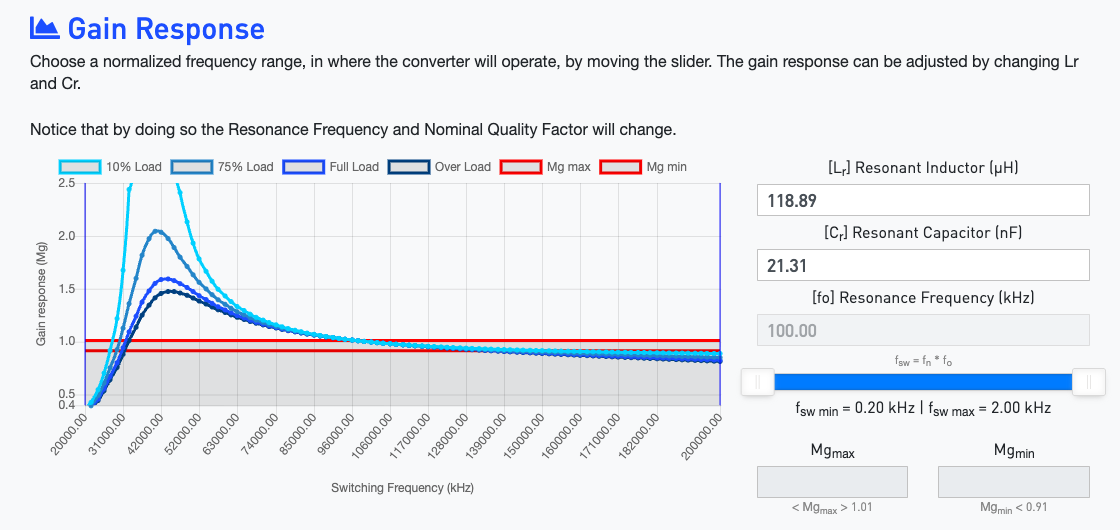

步骤3：增益响应与谐振参数
选定Ln和Q后，工具自动计算谐振腔核心参数：
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 谐振电感 Lr | 118.89 μH | 励磁电感 Lm | 713.34 μH |
| 谐振电容 Cr | 21.31 nF | 谐振频率 fo | 100 kHz |
增益响应图表展示了不同负载下的增益曲线，需确保 Mg_max > 1.01、Mg_min < 0.91。

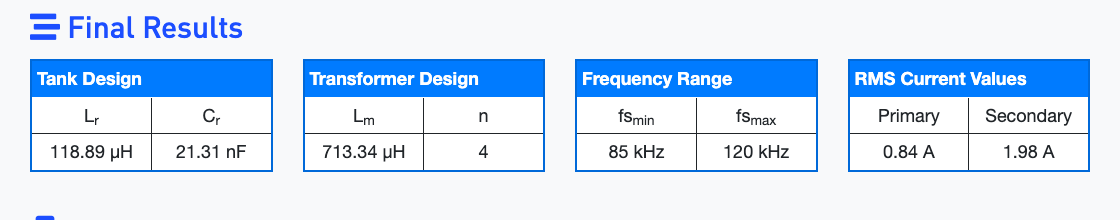

步骤4：最终设计结果
点击 “Show Final Results”，工具汇总输出完整设计参数：
| Tank Design | Transformer | RMS电流 |
|---|---|---|
| Lr = 118.89 μH | Lm = 713.34 μH | 原边 0.84 A |
| Cr = 21.31 nF | n = 4 | 副边 1.98 A |
原边电流仅0.84A，MOS管导通损耗低；100kHz谐振频率有利于磁性元件小型化。
四、总结与发现
- 流程清晰高效：从输入参数到完整设计，四步完成，不到5分钟。
- 可视化辅助决策：峰值增益和增益响应图表直观展示参数权衡关系，对LLC设计非常有帮助。
- 参数联动计算：修改任一参数后，关联参数实时更新，方便设计迭代。
- 改进建议：建议增加中文本地化、磁芯选型建议和效率预估功能；增益响应滑块交互体验可进一步优化。
