【MPS LLC工具实测】带调光功能的恒流LED驱动电源设计

[1569144780]

一、具体介绍

LLC谐振变换器凭借天然的软开关特性（ZVS/ZCS），在中大功率场合应用广泛，可显著降低开关损耗、提升效率和功率密度。

MPS推出的 LLC 设计工具 是一款在线设计工具，帮助工程师快速确定谐振腔参数（Lr、Cr、Lm），确保变换器在准谐振范围内实现软开关。用户输入规格后，工具自动推荐设计方案，并支持参数自定义调整。

二、使用场景

本次实测应用场景：

• 目标应用：带调光功能的恒流LED驱动电源

• 输入：380V ~ 420V DC（PFC后级输出），典型400V

• 输出：48V / 恒流2.5A，谐振频率100kHz，过载10%

该场景适用于需要调光功能的商业照明、舞台灯光、智能家居照明等领域。LED调光通常通过调节输出电流实现，LLC变换器在不同负载下的软开关特性使其非常适合此类应用——调光时负载变化大，但LLC仍能维持高效率。

三、使用细节与设计流程

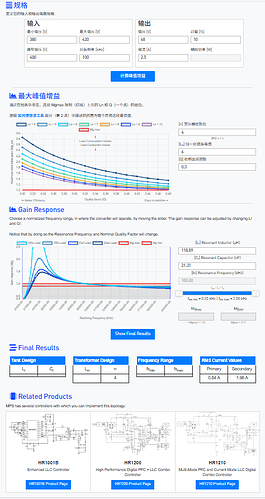

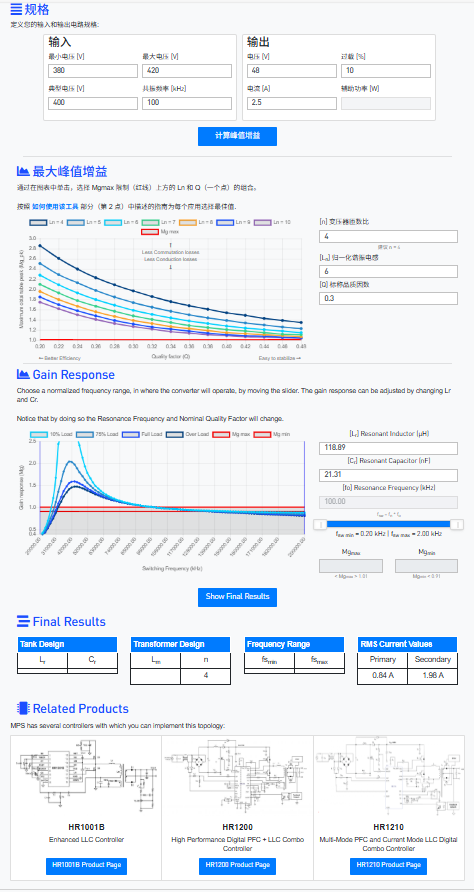

步骤1：输入输出规格设定

在"规格"模块中填入参数，点击 “计算峰值增益”：

输入参数	值	输出参数	值
最小电压	380V	输出电压	48V
最大电压	420V	输出电流	2.5A
典型电压	400V	过载	10%
共振频率	100kHz

步骤2：选择Ln和Q参数

工具自动生成最大峰值增益图表，显示不同Ln/Q组合下的增益特性。红线为Mg_max限制，需在其上方选点。

• 建议匝数比 n = 4

• Mg_max = 1.0105，Mg_min = 0.9143

综合LED调光驱动对效率和宽负载稳定性的要求，选择 Ln = 6，Q = 0.30，兼顾增益裕量和轻载（深度调光）效率。

步骤3：增益响应与谐振参数

选定Ln和Q后，工具自动计算谐振腔核心参数：

参数	值	参数	值
谐振电感 Lr	118.89 μH	励磁电感 Lm	713.34 μH
谐振电容 Cr	21.31 nF	谐振频率 fo	100 kHz

增益响应图表展示了不同负载下的增益曲线，需确保 Mg_max > 1.01、Mg_min < 0.91。调光应用中，轻载工作点对应深度调光状态，需关注该区域增益曲线的平坦度。

步骤4：最终设计结果

点击 “Show Final Results”，工具汇总输出完整设计参数：

Tank Design	Transformer	RMS电流
Lr = 118.89 μH	Lm = 713.34 μH	原边 0.84 A
Cr = 21.31 nF	n = 4	副边 1.98 A

原边电流仅0.84A，MOS管导通损耗低；匝比n=4相对较小，有利于降低变压器绕组复杂度。100kHz谐振频率有利于磁性元件小型化。

四、总结与发现

1. 流程清晰高效：从输入参数到完整设计，四步完成，不到5分钟。

2. 可视化辅助决策：峰值增益和增益响应图表直观展示参数权衡关系，特别有助于评估调光场景下轻载到满载的增益变化。

3. 参数联动计算：修改任一参数后，关联参数实时更新，方便在不同调光深度条件下迭代设计。
