boost升压电路想必大家都很熟悉，所以本期并不会涉及计算型的东西，本期就看看这个boost升压电路都能可以做什么奇奇怪怪的东西出来。
01
低端按摩仪
很多低端的按摩仪都是使用的这种分立的boost升压电路作为高电压的产生，用来作为电极的电压输出。例如我之前购买的几块钱到几十块钱的按摩仪，都是这种分立的boost电路，原因也很简单：便宜！要注意Q8的选型哦，要使用高耐压的三极管。

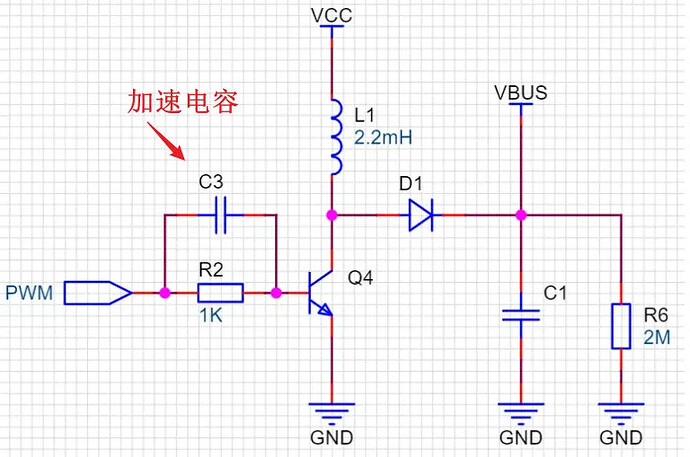

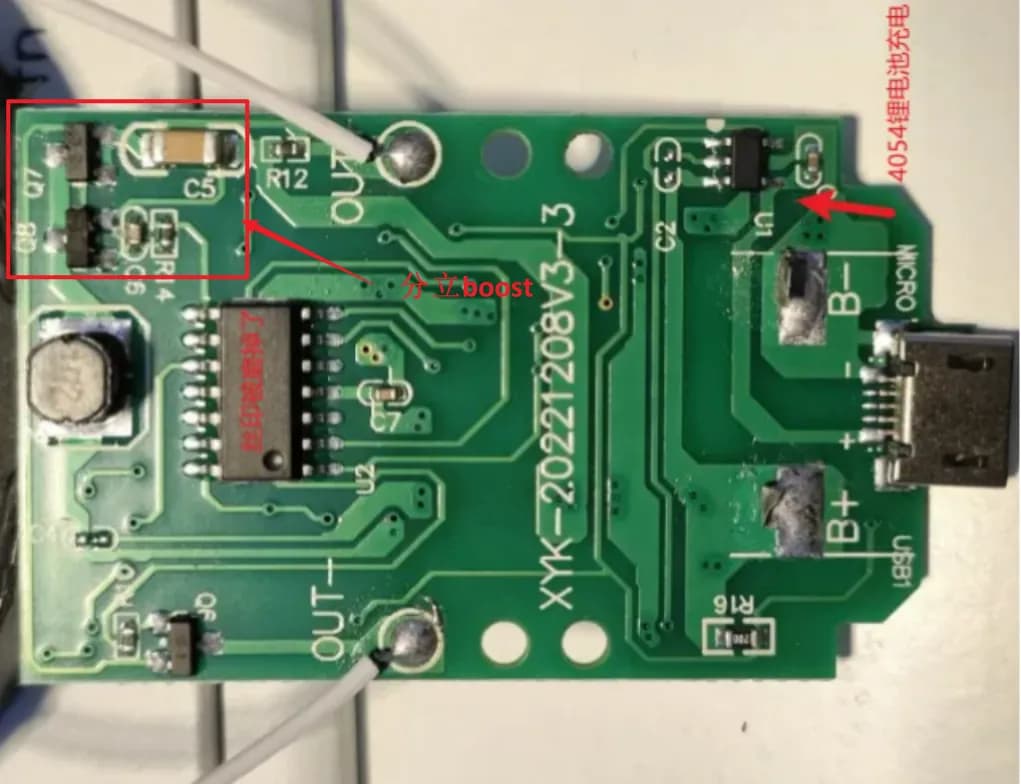

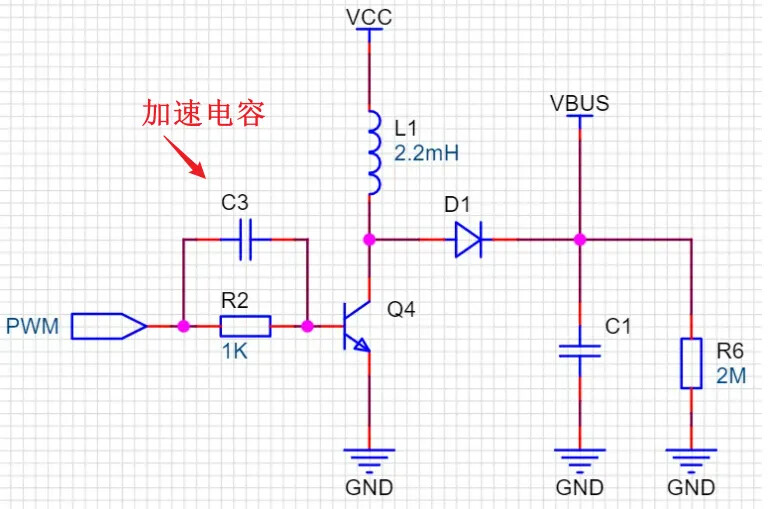

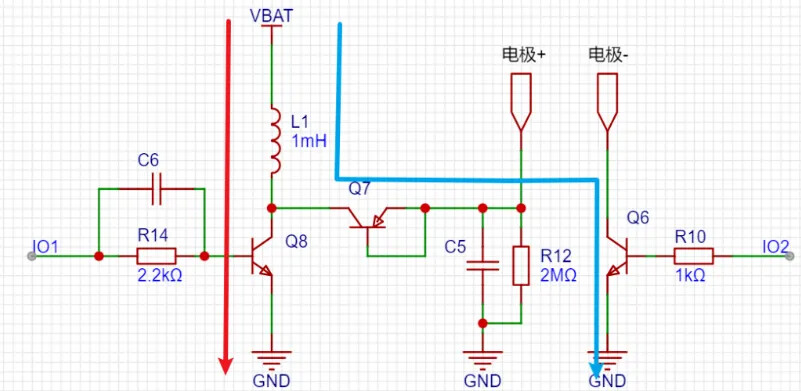

下图是我买的5块钱的按摩仪上的分立boost升压电路：

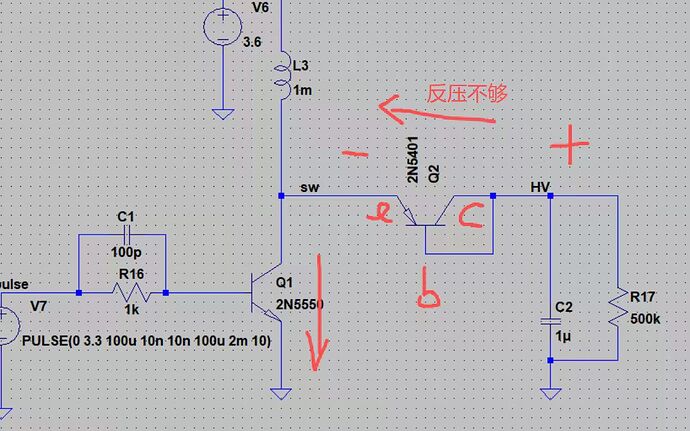

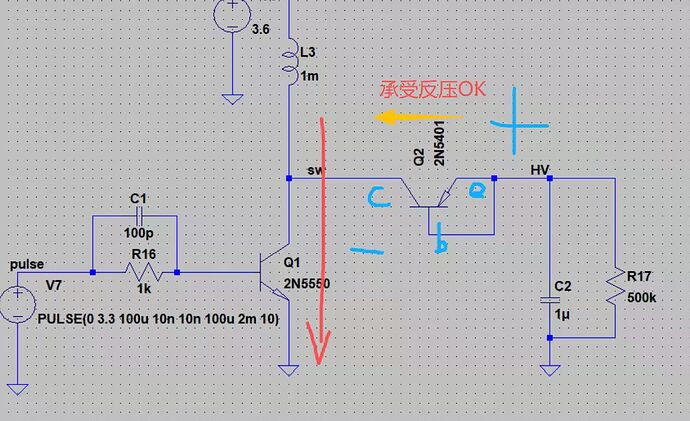

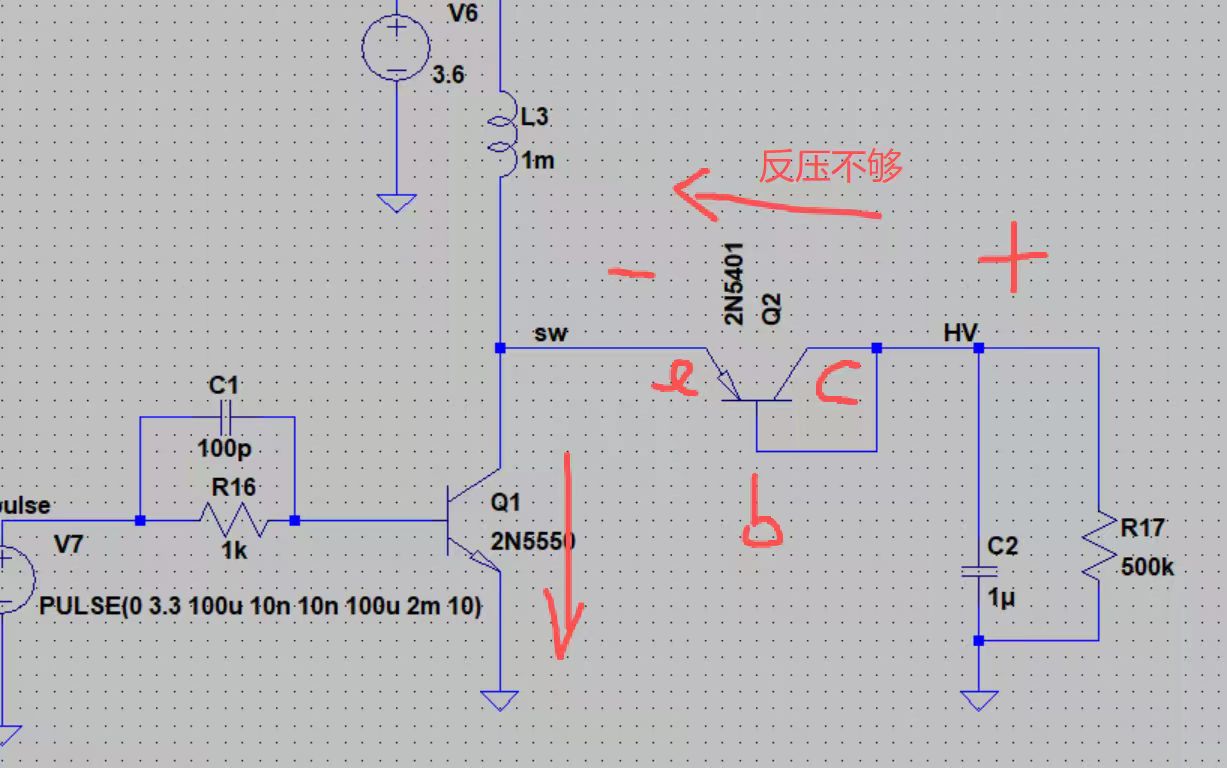

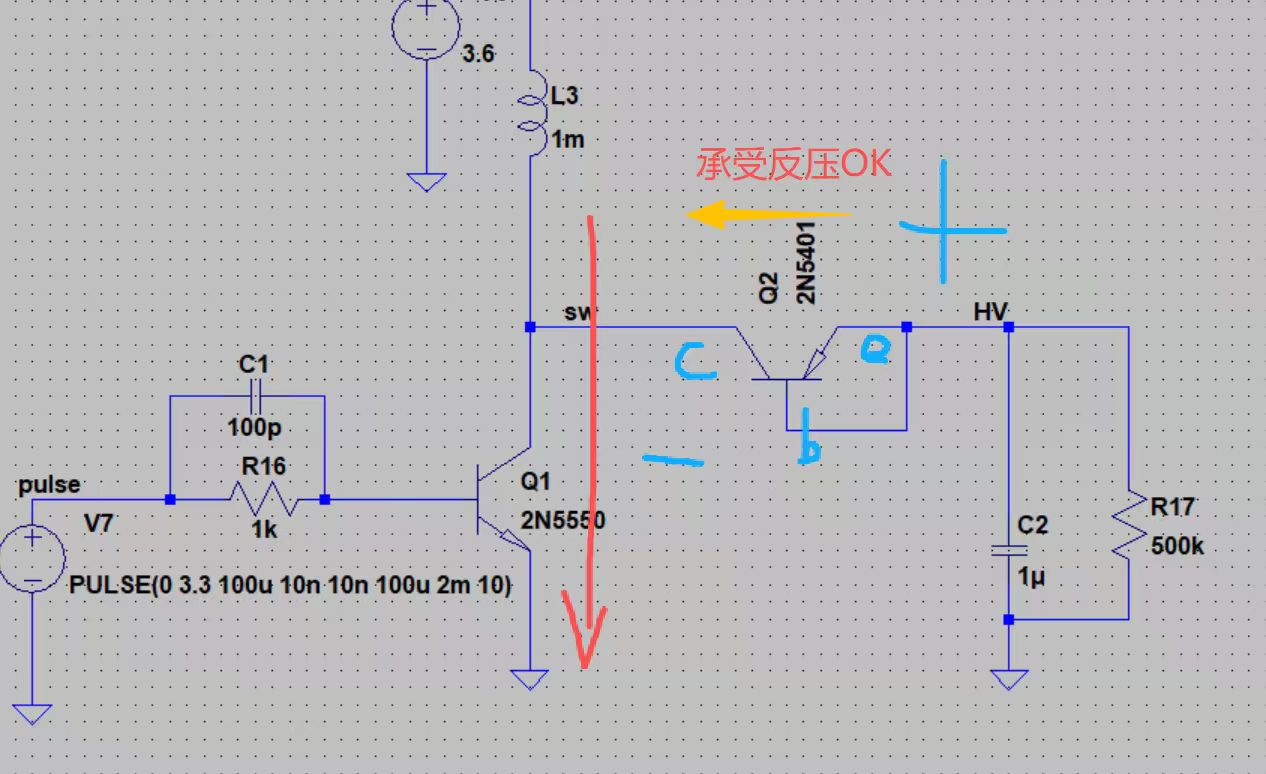

上图中的用法也很有意思，使用了一个PNP型的三极管做二极管（使用了其BC的PN结），这个应该是很多人没见过的用法。那么为什么用BC的PN结而不是使用BE的PN结呢？那么就是耐压问题，因为VBEO电压一般都很低（5V左右），而VCBO一般都很大（具体看规格书），那么就很适合这种高压boost了：
下图是我几十块钱买的按摩仪的boost升压电路，可以看到和刚刚几块钱的那个电路图也如出一辙，本质都是boost升压电路，且是无反馈的哦~；这个与第一个图区别就是，这个使用的是二极管，而不是用的三极管做二极管：
1 个赞
02
按摩梳子（说促进头发生长？）

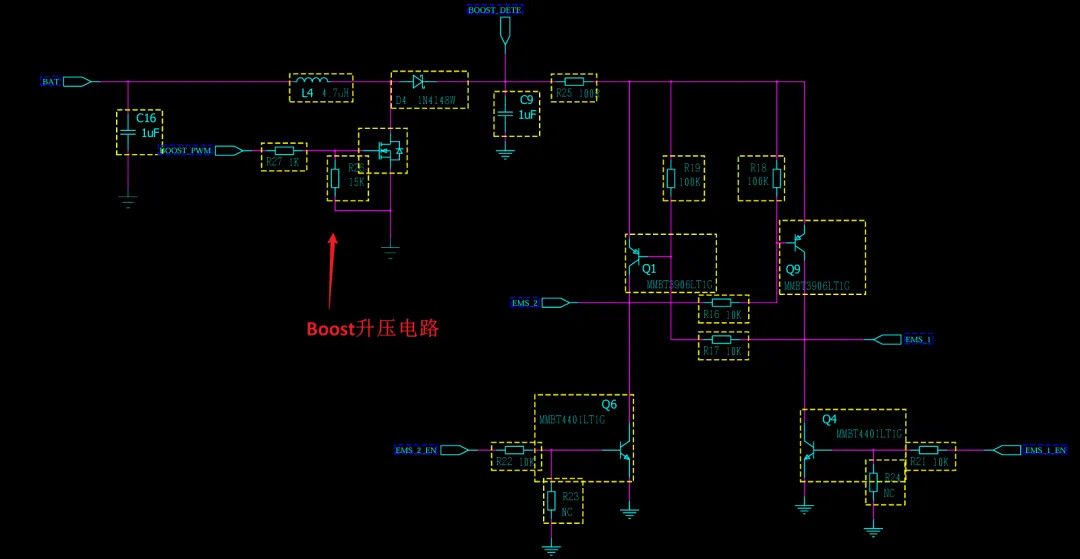

这个图是我朋友抄的，不是我抄的，这个按摩梳子上由于有这个电流刺激，所以也有分立的boost升压电路。不得不说这个分立boost在几块到几百块的产品上都有哈哈，实在是有意思。可以看到下图中是使用一个分立的boost作为升压，然后一个H桥连接产品的电极（使用的时候电极与头皮相连接），很有意思
03
液晶小黑板

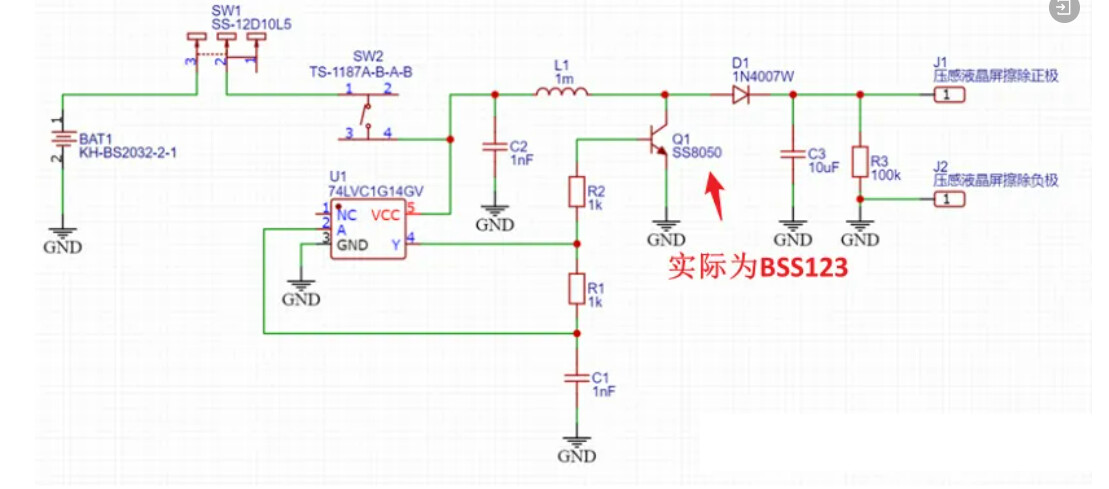

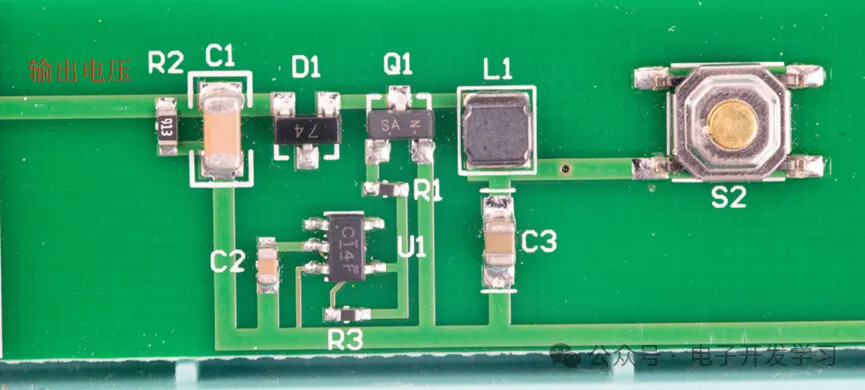

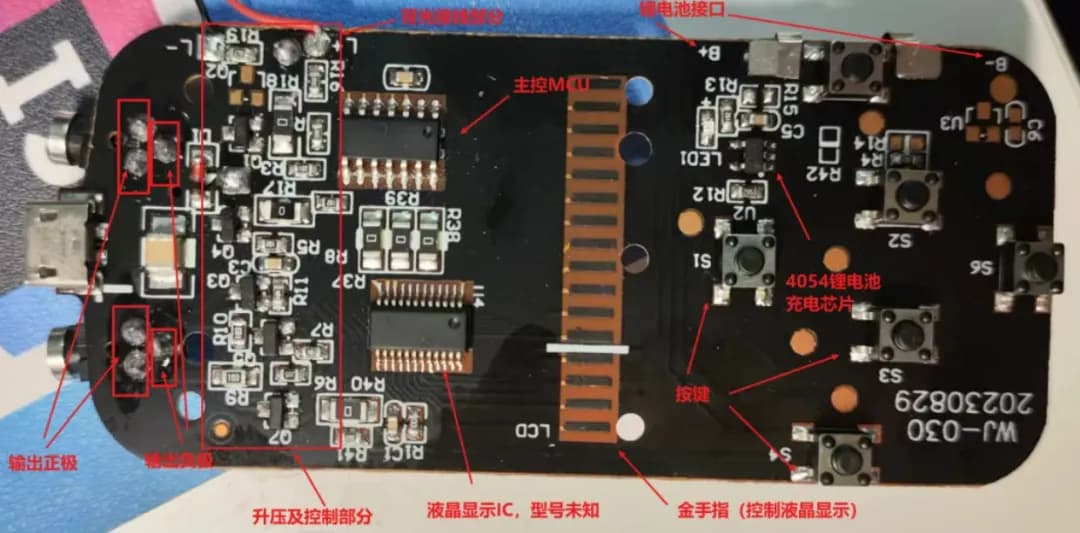

这个是我在电子开发学习公众号上看到的，是米家的一个液晶小黑板的电路，也是采用的分立的boost作为升压电路，用来产生电场重置液晶分子。这个也挺好的，不需要单片机，反相器做的rc振荡器来驱动分立的boost升压电路。
在上图这个电路我感觉还是很有意思的，这个不需要IO去控制，使用了一个反相器和外部RC搭建了一个RC振荡器，用来驱动开关管Q1，挺有意思。在这种电路中的Q1三极管要使用高耐压的三极管（因为升压的电压蛮高的），包括D1二极管也要选择合适规格耐压的二极管。
