【MPS反激设计工具实测】基于一个典型的双路输出案例测试

设计案例规格

  • 应用场景:智能家电控制板辅助电源。

  • 输入电压:90~264Vac。

  • 输出规格:双路输出,5V/2A + 12V/1A(总功率约 20W 级)。

  • 工作模式:默认 DCM(断续模式)

  • 应用:智能家电控制板辅助电源

1、输入参数

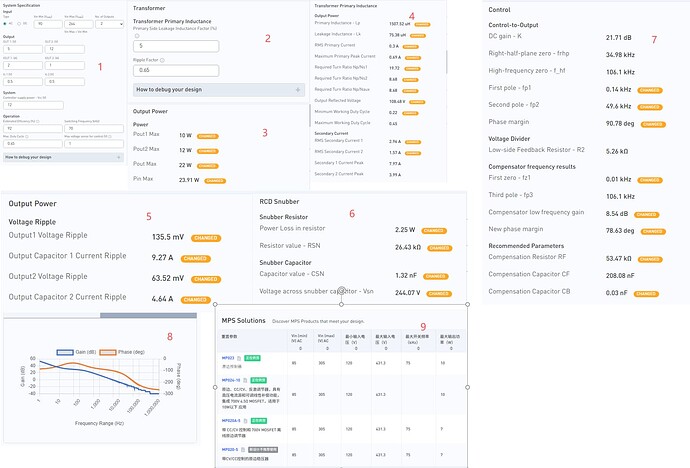

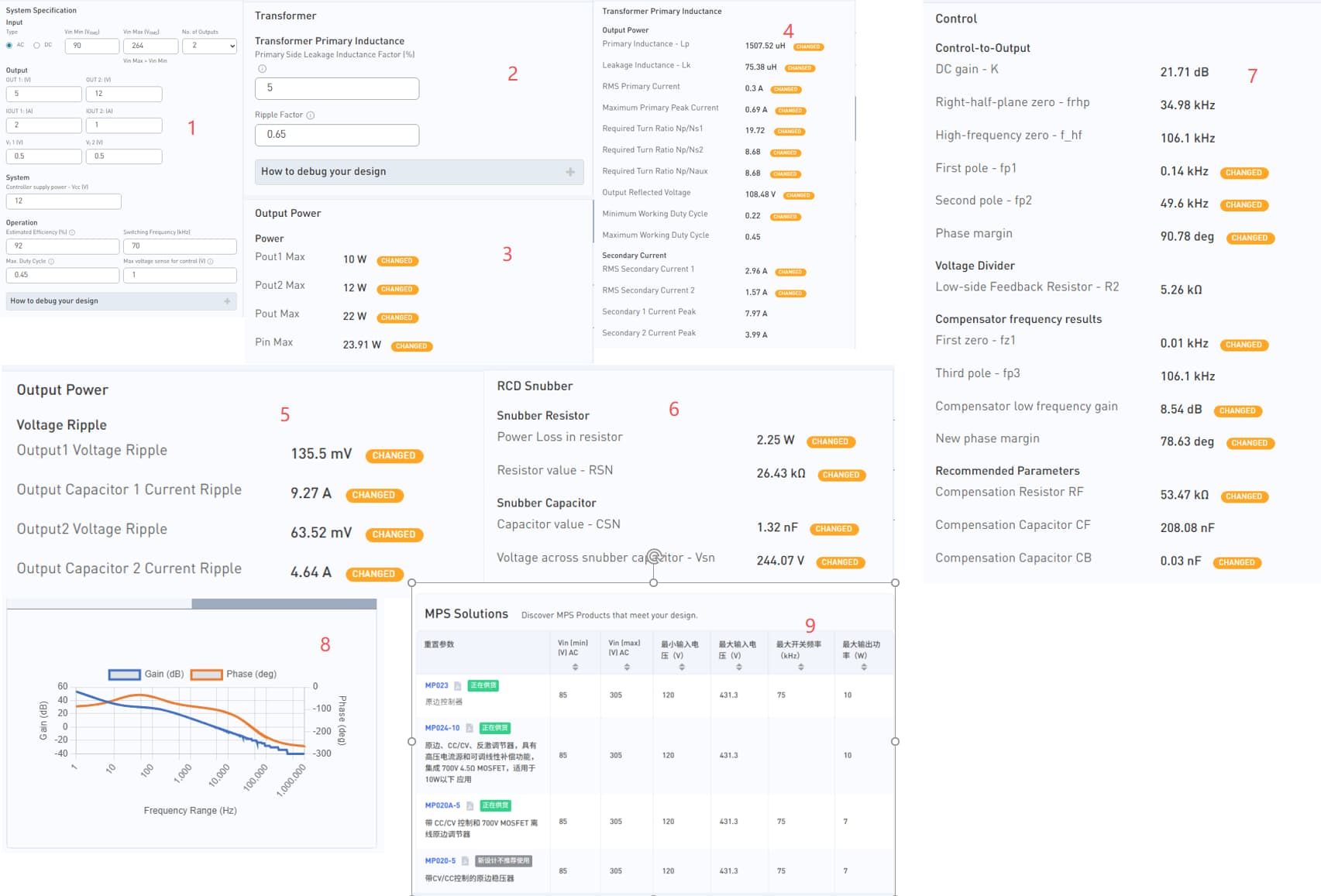

输入题目中需求的参数,其余使用默认值。因为新人只能贴一张图,所以帖子中的图全部用一张图代替,图中有用红色标明顺序。

2、变压器参数

接下来看 Transformer 页面,这次保留默认的 DCM、漏感系数和 Ripple Factor。对这类 低功率 级家电辅助电源来说,用默认参数先跑一次结果是合理的。

3、输出功率结果

工具先给出总功率和输入功率,用来确认题目输入有没有问题。从结果上来看工具已经正确识别了这道双路输出题目的总功率。

4、变压器和电流结果

信息量最大、同时最有参考价值的页面,仿真软件将变压器和主功率级的关键结果都给出来了。从这张图能很快看出两点:

  • 5V 这一路虽然电压低,但电流不小,次级峰值电流已经比较明显
  • 反射电压不低,后面 MOSFET 应力和吸收损耗都值得重点关注

这也是这个工具的价值所在:很快把“需求”翻译成“器件和磁件压力”。

5、输出的波纹信息

能直观看到,默认参数下 5V 路表现并不轻松。也就是说,这个模拟软件不仅仅是给出一组结果,还能把问题提前暴露出来,方便后面继续优化。

6、RCD吸收结果

接下来看 RCD Snubber 页面。这一页很适合拿来做评测,因为即使总功率不高,工具也能明显看出吸收损耗并不低。这类结果很有用,因为它会提醒你这个方案还不够“干净”。

7、控制环路信息

控制页把补偿和环路信息也给出来了。很多在线工具只会给磁件和应力,不会把补偿网络一起给出来。这里给出了环路信息,可以给工程师更多的注意信息。

8、环路Bode图信息

低频增益:约 50dB,表明系统具有良好的直流稳压精度和负载调整率。表明系统在设计上是稳定的,且有足够的稳定余量。

9、推荐信息列表

应该是自家的芯片参数比较了解吧。可以看见推荐的都是MPS的芯片。

心得体会

MPS 的反激设计工具总体体验下来,感觉很不错。上手简单,无需安装就能很快地完成一轮仿真。不仅仅只计算了变压器参数,还能看见波纹、吸收和补偿信息。还提供了环路Bode图,供参考。但感觉要用到生产中还不够,大方向OK,用这个工具做好框架,具体生产还需要对磁件、器件和环路的二次优化。
